Hyundai i20 II (IB) (2014-2020) – caja de fusibles
Hyundai i20 II (IB) – esquema de fusibles
Año de fabricación: 2014, 2015, 2016, 2017, 2018, 2019, 2020.
Ubicación de la caja de fusibles
La caja de fusibles se encuentra en el salpicadero y en el compartimento del motor.

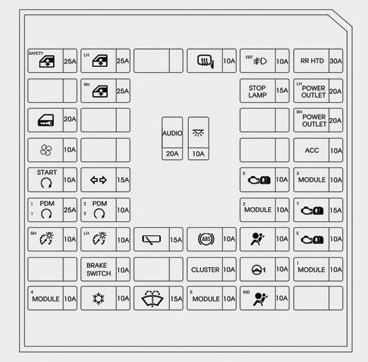

Esquema del panel de fusibles interior
Los símbolos descritos se encuentran en el esquema de arriba de izquierda a derecha.
| Nombre del fusible | Amperaje [A] | Descripción |
|---|---|---|
| Nombre del fusible | Amperaje [A] | Descripción |
| SAFETY P/WDW | 25A | Módulo de fusible de la ventanilla eléctrica del conductor |
| P/WDW LH | 25A | Interruptor principal de la ventanilla eléctrica;
Interruptor de la ventanilla eléctrica del pasajero. |
| HTD MIRR | 10 A | ECM;
Módulo de control del aire acondicionado; Espejo exterior del conductor/pasajero. |
| FOG LP FRT | 10 A | Relé de las luces antiniebla delanteras |
| RR HTD | 30A | Relé RR HTD |
| P/WDW RH | 25A | Interruptor de la ventanilla eléctrica del conductor |
| STOP LAMP | 15A | Módulo electrónico de señal de parada |
| POWER OUTLET LH | 20A | Toma de corriente izquierda |
| DR LOCK | 20A | Relé de desbloqueo de puerta/portón;
Relé de bloqueo/desbloqueo de puerta. |
| POWER OUTLET RH | 20A | Toma de corriente derecha |
| BLOWER | 10 A | Módulo de control del aire acondicionado;
Motor del ventilador. |
| ACC | 10 A | Interruptor del espejo exterior eléctrico;
Audio; Reloj digital; BCM; Módulo de control de llave inteligente; Bloqueo del conector I/P (relé P/OUTLET). |
| START | 10 A | A/T: interruptor de rango de transmisión, M/T: ECM, bloqueo del conector E/R (relé de arranque),
Interruptor de bloqueo de encendido; Módulo de control de llave inteligente. |
| TURN | 15A | BCM |
| SENSOR | 10 A | Sensor de agua |
| MODULE3 | 10 A | Módulo de control del aire acondicionado;
Bloqueo de conexión E/R (conector de control universal); Interruptor central; Palanca de cambios A/T ILL. |
| PDM1 | 25A | Módulo de control de llave inteligente |
| PDM2 | 25A | Módulo de control de llave inteligente;
Interruptor de botón de arranque/parada. |
| Nombre del fusible | Amperaje [A] | Descripción |
|---|---|---|
| MODULE2 | 10 A | Zumbador del sensor de asistencia de estacionamiento trasero;
Sensor de asistencia de estacionamiento trasero derecho e izquierdo; Sensor de asistencia de estacionamiento trasero (central). |
| TCU | 15A | A/T: Interruptor de rango de transmisión, sensor de velocidad del vehículo (entrada/salida),
M/T: sensor de velocidad del vehículo, bloqueo del conector I/P (F26) |
| TAIL LP RH | 10 A | Luz trasera compuesta (entrada/salida) derecha;
Faro delantero derecho; ILL. (+); Bombilla de la matrícula. |
| TAIL LP LH | 10 A | Luz trasera compuesta (entrada/salida) izquierda;
Faro delantero izquierdo; Bombilla de la matrícula. |
| RR WIPER | 15A | Motor del limpiaparabrisas trasero;
Interruptor multifunción; Bloqueo del conector E/R (relé del limpiaparabrisas trasero). |
| ABS | 10 A | Módulo de control del ABS |
| A/BAG | 10 A | Módulo de control del SRS |
| ECU | 10 A | ECM, módulo de control de llave inteligente |
| BRAKE SWITCH | 10 A | Interruptor de la luz de freno;
Módulo de control de llave inteligente. |
| CLUSTER | 10 A | Panel de instrumentos |
| MDPS | 10 A | Unidad MDPS |
| MODULE1 | 10 A | BCM;
Interruptor de la luz de freno; Interruptor de modo deportivo. |
| MODULE4 | 10 A | BCM;
Módulo de control de llave inteligente. |
| A/CON | 10 A | Bloqueo del conector E/R (relé del ventilador);
Módulo de control del aire acondicionado; Ionizador del panel de instrumentos (aire acondicionado automático). |
| WASHER | 15A | Motor del lavaparabrisas |
| MODULE5 | 10 A | Espejo electrocromático;
BCM; Bloqueo del conector E/R (relé H/Lamp HI). |
| A/BAG IND | 10 A | Panel de instrumentos |
| AUDIO | 20A | Audio |
| ROOM LP | 10 A | Bombilla del maletero;
Iluminación interior; BCM; Interruptor de luces de emergencia; Bombilla interior, central; Conector de datos; Reloj digital; Juego de indicadores; Módulo de control del aire acondicionado. |

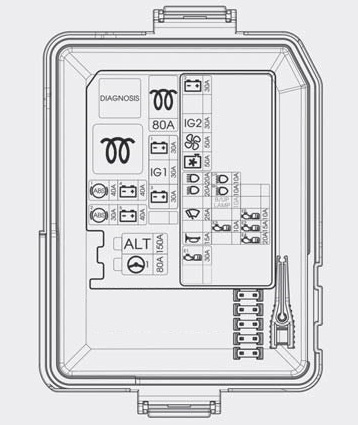

Esquema del panel principal de fusibles en el compartimento del motor
| Nombre del fusible | Amperaje [A] | Descripción |
|---|---|---|
| MDPS | 80A | Unidad MDPS |
| ALT | [125A] (150A) | Fusible del alternador – F9 / F10 / F11;
Fusible del alternador: gasolina – 125A, diésel – 150A. |
| ECU 4 | 15A | ECM/PCM |
| B+3 | 30A | Bloque de conexión I/P (conector de alimentación (fusible — F45, F46), fusible — F5, F9, F34) |
| IG1 | 30A | Sensor de botón de arranque:
Interruptor de encendido; Con botón de arranque: Caja de fusibles PDM (relé IG1/ACC). |
| B+1 | 30A | Bloque de conexión I/P (fusible — F11, F20, F23, F24) |
| GLOW | 80A | Bloque de conexión E/R (RLY. 1) |
| B+5 | 40A | Bloque de conexión I/P (relé P/OUTLET) |
| B+4 | 40A | Bloque de conexión I/P (relé RR HTD) |
| ABS | 30A | Módulo de control del ABS |
| ABS | 40A | Módulo de control del ABS;
Conector de control universal. |
[ ] : G4LA (1,2 gasolina), G4LC (1,4 gasolina)
( ) : D4FC (1.4 diésel)
Bloque PCB (motor de gasolina)
| Nombre del fusible | Amperaje [A] | Descripción |
|---|---|---|
| ECU 1 | 30A | Bloque PCB (relé de control del motor, fusible – F25) |
| HORN | 15A | Relé de la bocina, relé de la bocina B/alarma |
| F/PUMP | 20A | Relé F/bomba |
| WIPER FRT | 25A | Relé del limpiaparabrisas |
| H/LAMP LO | 20A | Relé de los faros (bajas) |
| H/LAMP HI | [20A] (10A) | Relé de los faros (altas) |
| C/FAN | 40A | Relé del ventilador (velocidades bajas);
Relé del ventilador (velocidades altas). |
| BLOWER | 50A | Relé del ventilador |
| IG 2 | 30A | Relé de arranque;
Sin botón de arranque: interruptor de encendido; Con botón de arranque: caja de fusibles del relé PDM (relé IG2) |
| IG 2 | 30A | Bloque de conexión I/P (relé P/WDW, fusible: F1) |
| ECU 3 | 15A | Relé F/bomba;
ECM, relé Hi/Lo C/Fan; Sensor de posición del árbol de levas #1/#2; Sensor de oxígeno (alto/bajo); Válvula de control de aceite #1/#2; Válvula solenoide de control de corriente; Válvula solenoide de corriente variable. |
| B/UP LAMP | 10 A | M/T:
interruptor de la luz de marcha atrás, bloque de conexión I/P (fusible — F26), A/T: PCM, interruptor de rango de transmisión, juego de indicadores, espejo electrocromático. |
| H/LAMP RH | 10 A | Faro derecho |
| H/LAMP LH | 10 A | Faro izquierdo |
| ECU 2 | 15A | ECM;
Inyector #1/#2/#3. |
| IGN COIL | 15A | G4LA:
Encendido G4LC: Encendido #1/#2/#3/#4; Condensador. |
[ ]: Tipo de faro general
( ): Tipo de proyector
Acerca del Hyundai i20 II (IB) (2014-2020)
El Hyundai i20 II (IB) es un hatchback compacto que se fabricó entre 2014 y 2020. Este modelo se caracteriza por un diseño moderno, un interior espacioso y tecnologías avanzadas que aumentan el confort y la seguridad de la conducción. El Hyundai i20 II ofrece varias opciones de motorización, incluyendo motores de gasolina y diésel con diferentes potencias, lo que permite a los conductores elegir según sus preferencias y necesidades. El vehículo es conocido por su fiabilidad y eficiencia, lo que lo convierte en una opción popular tanto para la conducción urbana como para viajes más largos.
Esquema de la caja de fusibles del Hyundai i20 II (IB)
Esta página muestra el esquema de la caja de fusibles para el Hyundai i20 II (IB), que es esencial para el mantenimiento y las reparaciones correctas de los sistemas eléctricos del vehículo. Las ubicaciones típicas de la caja de fusibles para este modelo incluyen el compartimento del motor y el interior del vehículo, generalmente debajo del salpicadero. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Al reemplazar fusibles, es importante utilizar siempre fusibles con el mismo valor de amperaje para evitar daños a los sistemas eléctricos. La caja de fusibles es un elemento clave para la seguridad y funcionalidad del vehículo, por lo que es importante conocer su configuración.
