Diagrama de fusibles y relés – Mitsubishi i-MiEV

Aplicable a vehículos fabricados en los años:

2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.

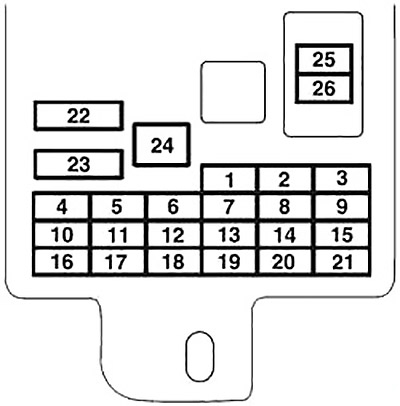

Fusibles del salpicadero

La caja de fusibles del habitáculo se encuentra debajo del salpicadero, delante del asiento del conductor, en la posición que se muestra en el diagrama. Presione el gancho (A) y retire la tapa de los fusibles (B).

Número	Descripción	Amperios [A]
Número	Descripción	Amperios [A]
1	Faro trasero (izquierdo)	7,5
2	Encendedor/Accesorios	15
3	–	–
4	Motor de arranque	7,5
5	Amplificador del sistema de audio	20
6	–	–
7	Faro trasero (derecho)	7,5
8	Espejos retrovisores exteriores	7,5
9	Unidad de control (unidad de motor eléctrico)	7,5
10	Unidad de control	7,5
11	Luz antiniebla trasera	10
12	Cierre centralizado de puertas	15
13	Luz interior	10

Número	Descripción	Amperios [A]
14	Limpiaparabrisas trasero	15
15	Odómetro	7,5
16	Relé	7,5
17	Asiento calefactable	20
18	Opción	10
19	Espejo exterior calefactable	7,5
20	Limpiaparabrisas	20
21	Luces de marcha atrás	7,5
22	Deshumidificador	30
23	Calefacción	30
24	Batería auxiliar	30
25	Radio	10
26	Unidad controlada electrónicamente	15
27	Unidad controlada electrónicamente	7,5

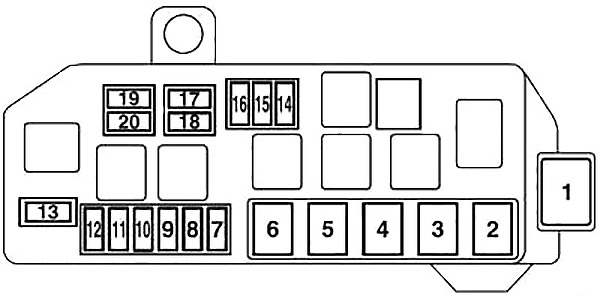

Fusibles en el compartimento del motor

Debajo del capó se encuentra la caja de fusibles, como se muestra en el diagrama. Presione el gancho (A) y retire la tapa.

Número	Descripción	Amperios [A]
Número	Descripción	Amperios [A]
1	–	–
2	Batería auxiliar	30
3	Interruptor del motor eléctrico	40
4	Motor del ventilador del radiador	40
5	Elevalunas eléctricos	40
6	Freno eléctrico de vacío	30
7	Control del grupo motor eléctrico	15
8	Luces de freno	15
9	Faros antiniebla delanteros	15

Número	Descripción	Amperios [A]
10	Bomba de agua (unidad con motor eléctrico)	15
11	Carga	10
12	Luz de advertencia	10
13	Bocina	10
14	Luces diurnas	10
15	Motor del ventilador de refrigeración de la batería de tracción	15
16	Bomba de agua (aire acondicionado)	10
17	Faro con luz de cruce (derecho)	20
18	Faro con luz de cruce (izquierdo)	20
19	Faro con luz de carretera (derecho)	10
20	Faro con luz de carretera (izquierdo)	10

Acerca del Mitsubishi i-MiEV (2009-2018)

El Mitsubishi i-MiEV es un vehículo eléctrico compacto que se fabricó entre 2009 y 2018. Este modelo es conocido por su funcionamiento ecológico y su uso eficiente de la energía. Con una potencia máxima de aproximadamente 49 kW y una autonomía de unos 160 km con una sola carga, el i-MiEV ofrece una solución práctica para la movilidad urbana. El vehículo está equipado con una batería de iones de litio que garantiza una conducción suave y silenciosa. Gracias a sus dimensiones compactas y su pequeño radio de giro, es ideal para la conducción en entornos urbanos. El interior ofrece suficiente espacio para cuatro pasajeros y un equipamiento básico que incluye aire acondicionado y elementos de seguridad modernos.

Diagrama de la caja de fusibles del Mitsubishi i-MiEV

Esta página muestra el diagrama de la caja de fusibles del Mitsubishi i-MiEV, que es clave para comprender el sistema eléctrico del vehículo. En este modelo, la caja de fusibles se encuentra típicamente debajo del salpicadero en el lado del conductor y en el compartimento del motor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en el sistema eléctrico. La caja de fusibles está diseñada para proteger los componentes eléctricos importantes del vehículo, por lo que es importante conocer su disposición y función.
