Mini Cooper R-50 (2001-2006) – caja de fusibles
Esquema de fusibles y relés – Mini Cooper R-50
Aplica a vehículos fabricados en los años:
2001, 2002, 2003, 2004, 2005, 2006.

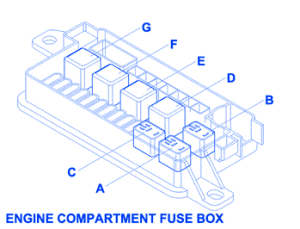

Caja de fusibles en el compartimento del motor
| Número | Descripción |
|---|---|
| Función de los relés de la caja de fusibles en el compartimento del motor | |
| A | Relé de velocidad/relé de limpiaparabrisas lento |
| b | Relé de encendido/apagado del limpiaparabrisas |
| C | Relé de faros antiniebla delanteros |
| D | Relé de calefacción y aire acondicionado |
| E | Relé del compresor del aire acondicionado |
| F | Relé de baja velocidad del ventilador de refrigeración del motor |
| G | Relé principal DME (K6300) |
| Función de los relés de la caja de fusibles en el habitáculo | |
| H | Relé de los chorros de los faros |
| I | Calefacción y ventilador del aire acondicionado |
| J | Relé de la bomba de combustible |

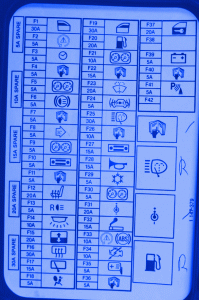

Caja de fusibles en el habitáculo
| Número | Amperaje [A] | Descripción |
|---|---|---|
| Número | Amperaje [A] | Descripción |
| F1 | 30A | BC1 (X332 3) Ventana eléctrica lado izquierdo |
| F2 | 5A | Sensor de ángulo de dirección |
| F3 | 5A | Unidad de control plegable con reloj digital/espejo exterior |
| F4 | 5A | BC1 (X254 27) Alimentación constante |
| F5 | 5A | Unidad de control para el salpicadero/LED (de la unidad de control del inmovilizador electrónico) |
| F6 | 5A | Interruptor de luces de freno/módulo de interruptor de embrague/unidad de control del inmovilizador electrónico EWS |
| F7 | 5A | BC1 (X254 36)/sensor de lluvia |
| F8 | 5A | Indicador/interruptor de luces bajas |
| F9 | 5A | Unidad de control para el salpicadero |
| F10 | 5A | Ordenador de navegación/unidad de control del monitor de a bordo/unidad de control de radio |
| F11 | 5A | K119, relé, bomba de pulverización trasera/relé K5, bomba de pulverización delantera |
| F12 | 20A | Interruptor de encendido para asientos calefactables |
| F13 | 5A | Interruptor de luces de marcha atrás/interruptor CVT |
| F14 | 10 A | BC1 (X332 14) Alimentación constante para luces interiores/de lectura |
| F15 | 20A | Unidad de control del módulo de techo corredizo |
| F 16 | 30A | BC1/ventana trasera sin antena ni ondulación 1 con antena de ventana trasera a través de K13/ventana trasera calefactable |
| F17 | 15A | BC1 (X254 43)/motor del limpiaparabrisas trasero a través de 101142 (relé del motor del limpiaparabrisas trasero) |
| F18 | 5A | Activación con sensor Hall y gancho para pasajero/sistema de retención multisistema (sistema SRS) |
| F19 | 30A | BC1 (X332 7) Ventanas eléctricas RH |
| F20 | 20A | K96, relé de la bomba de combustible 1 |
| Número | Amperaje [A] | Descripción |
|---|---|---|
| F21 | 10 A | Módulo de control para el salpicadero |
| F22 | 15A | Unidad de control integrada del monitor/ordenador de navegación/caja de fusibles |
| F23 | 20A | Relé de la bomba del lavaparabrisas delantero K5 / Relé de la bomba del lavaparabrisas trasero K119 |
| F24 | 5A | Unidad de control electrónico del inmovilizador / bocina para el sistema de alarma antirrobo EWS |
| F25 | 30A | Bomba del lavaparabrisas a través de K6 |
| F26 | 10 A | Transmisión automática |
| F27 | 15A | Unidad de control de radio/cambiador de CD/amplificador |
| F28 | 15A | Suspensión helicoidal/ángulo derecho/ángulo izquierdo a través de K2 |
| F29 | 5A | Módulo de calefacción y aire acondicionado/ventilador del sensor de temperatura interior |
| F30 | 5A | Cuatro instrumentos |
| F31 | 30A | BC1 a través de K4 (X253 23) Calefacción y ventilador del aire acondicionado |
| F32 | 15A | Encendedor de cigarrillos delantero a través de 101151 (relé del encendedor delantero) |
| F33 | 10 A | Unidad ABS/ASC/DSC |
| F34 | 10 A | Control electrónico digital del motor directamente y a través del relé de control principal K96 / Eng |
| F35 | 5A | Interruptor de ajuste del espejo/espejo con superficie electrocromática/calefacción del parabrisas/espejos exteriores |
| F36 | 5A | K416, relé de la pantalla calefactable delantera |
| F37 | 20A | BC1 (X332 1) Cierre centralizado |
| F38 | – | – |
| F39 | 5A | Alternador/unidad de control del sistema de dirección eléctrica/bomba hidráulica |
| F40 | 5A | Módulo de control para el salpicadero/panel de interruptores/sensor de ángulo de dirección |
| F41 | 5A | Unidad de control de distancia de estacionamiento/alimentación para K69923, relé del módulo de control del ventilador/bomba de dirección del ventilador |
| F42 | – | – |
Acerca del Mini Cooper R-50 (2001-2006)
El Mini Cooper R-50, fabricado entre 2001 y 2006, es un icónico automóvil compacto que combina un diseño elegante con características de conducción dinámicas. Este modelo fue el primero de la nueva generación de Mini, que revivió la legendaria marca. El Mini Cooper R-50 es conocido por su agilidad y su conducción divertida, resultado de su dirección precisa y sus dimensiones compactas. Bajo el capó, ofrecía varias opciones de motor, incluido un motor de gasolina de 1.6 litros que proporcionaba suficiente potencia para la conducción urbana y en carretera. El interior del vehículo fue diseñado con atención al detalle y ofrecía asientos cómodos para cuatro pasajeros.
Esquema de la caja de fusibles del Mini Cooper R-50
Esta página muestra el esquema de la caja de fusibles para el Mini Cooper R-50, que es esencial para el mantenimiento y las reparaciones adecuadas del vehículo. La caja de fusibles en este modelo se encuentra típicamente debajo del salpicadero en el lado del conductor y en el compartimento del motor. El esquema muestra los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para garantizar el correcto funcionamiento de los componentes eléctricos del vehículo.
