Audi TT FV/8S (2015-2020) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Audi TT FV/8S (2015–2020), obtendrás información sobre la ubicación de los paneles de fusibles en el coche y aprenderás la asignación de cada fusible (distribución de fusibles).
Audi TT FV/8S (2015-2020) – esquema de la caja de fusibles
Año de fabricación: 2015, 2016, 2017, 2018, 2019, 2020.
Ubicación de la caja de fusibles
Habitáculo

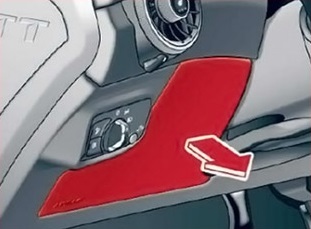

El panel de fusibles se encuentra detrás de la cubierta a la izquierda del volante.
Motor
Esquemas de la caja de fusibles

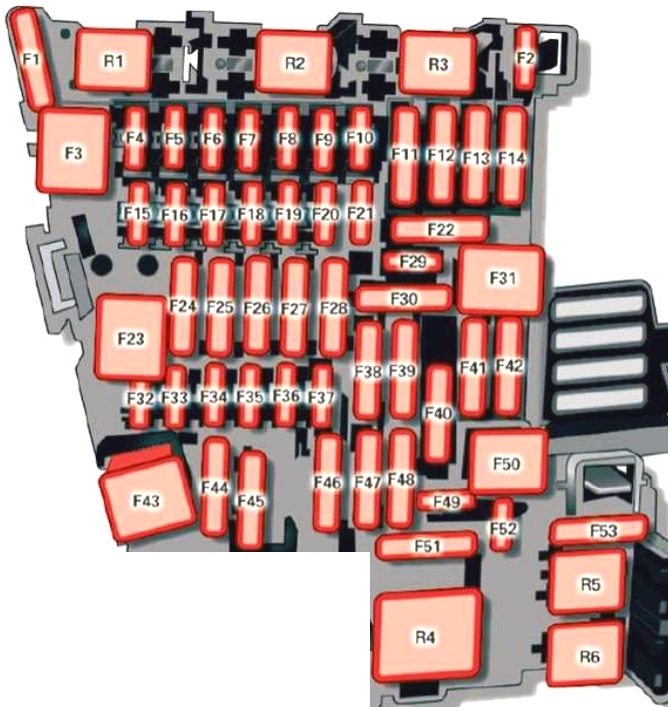

Caja de fusibles en el habitáculo
Asignación de fusibles en el salpicadero
| Nr | Descripción |
|---|---|
| Nr | Descripción |
| F1 | 2016-2018:
Módulo de control de potencia (Roadster); 2019: No se utiliza. |
| F2 | 2016-2018:
Módulo de control de potencia (Roadster); 2019: No se utiliza. |
| F3 | 2016-2018:
Módulo de control ESC; 2019: No se utiliza. |
| F4 | Procesador central (MIB-2) |
| F5 | Puerta de enlace (diagnóstico) |
| F6 | 2016-2017:
Sistema de alarma antirrobo; 2018-2019: Palanca de cambios (transmisión automática). |
| F7 | 2016-2017:
Aire acondicionado; Palanca de cambios (transmisión automática); Calefacción estacionaria; Relé de calefacción de la luneta trasera; 2018-2019: Control del sistema de aire acondicionado; Desempañador de la luneta trasera; Monitorización de la presión de los neumáticos. |
| F8 | 2016-2017:
Diagnóstico; Interruptor del freno de estacionamiento eléctrico; Interruptor de luces; Sensor de lluvia y luz; Iluminación interior; 2018-2019: Interruptor del freno de estacionamiento electromecánico; Interruptor de luces; Sensor de lluvia y luz; Iluminación interior; Conector de diagnóstico; Electrónica del techo. |
| F9 | Módulo del interruptor de la columna de dirección |
| F10 | 2016-2018:
Pantalla; 2019: Posición de los vehículos. |
| F11 | 2016-2018:
Embrague Haldex; 2019: Embrague de tracción total; Módulo de control del sistema eléctrico del vehículo en el lado izquierdo |
| F12 | Área MMI (componentes de infoentretenimiento) |
| F13 | 2016-2018:
Módulo de control de válvulas adaptativo; 2019: No se utiliza. |
| F14 | Ventilador del sistema de aire acondicionado |
| F15 | Bloqueo electrónico de la columna de dirección |
| F 16 | Componentes MMI;
Micrófono del cinturón de seguridad (Roadster). |
| F17 | Panel de instrumentos |
| F18 | Cámara trasera |
| F19 | Módulo de control del sistema de llave de confort |
| F20 | Ajuste de potencia del sistema de apoyo lumbar |
| F22 | Calefacción de la cabina superior (cuello) en el lado del pasajero delantero (Roadster) |
| F23 | 2016-2017:
Iluminación exterior derecha; Ordenador de a bordo (derecha); 2018-2019: No se utiliza. |
| F24 | 2016-2017:
No se utiliza; 2018-2019: Módulo de control del sistema eléctrico del vehículo en el lado derecho. |
| Nr | Descripción |
|---|---|
| F25 | Puerta lateral/puerta del lado del conductor (por ejemplo, elevalunas eléctricos) |
| F26 | Calefacción del asiento |
| F27 | 2016-2017:
No utilizado; 2018: Módulo de control del sistema eléctrico del vehículo. |
| F28 | Puerto AMI High media |
| F29 | 2016-2017:
Ordenador de a bordo; 2018: Módulo de control del sistema eléctrico del vehículo. |
| F31 | 2016-2017:
Ordenador de a bordo en el lado izquierdo; 2018: Módulo de control del sistema eléctrico del vehículo en el lado izquierdo; 2019: No utilizado |
| F32 | Sistemas de asistencia al conductor |
| F33 | Airbag |
| F34 | 2016-2018:
Relé de la toma de corriente; Sonido interno; Interruptor de la luz de marcha atrás; Sensor de temperatura; Sensor de nivel de aceite; 2019: Toma de corriente, sonido interno; Interruptor de la luz trasera; Sensor de temperatura; Sensor de nivel de aceite; Calefacción del cuello; Mecanismo de apertura de la puerta del garaje. |
| F35 | 2016-2018:
Diagnóstico; Sistema de control del flujo de los faros; Sensor de calidad del aire; Espejo con atenuación automática; 2019: Diagnóstico; Control del flujo de los faros; Sensor de calidad del aire; Espejo con atenuación automática; Módulo del interruptor del panel de instrumentos central. |
| F36 | Luz de giro derecha / Proyector LED derecho |
| F37 | Luz de giro izquierda / Proyector LED izquierdo |
| F38 | Módulo de control del motor, módulo de control ESC |
| F39 | Puerta lateral/pasajero delantero (por ejemplo, elevalunas eléctricos) |
| F40 | Encendedor, tomas de corriente |
| F41 | 2016-2018:
Relé SCR y unidad de suministro; 2019: Diagnóstico del depósito de combustible. |
| F42 | Área de cierre centralizado |
| F43 | 2016-2018:
Ordenador de a bordo; 2019: No utilizado. |
| F44 | 2016-2017:
No utilizado; 2018-2019: Módulo de control del embrague de tracción total. |
| F45 | Asiento del conductor ajustable eléctricamente |
| F46 | Calefacción de la cabina superior en el lado del conductor (Roadster) |
| F49 | Arranque, sensor de embrague |
| F50 | 2016-2017:
Válvulas ESC; 2018-2019: No utilizado. |
| F52 | 2016-2018:
No utilizado; 2019: Módulo de control para el control de la suspensión. |
| F53 | Desempañador de la luneta trasera |

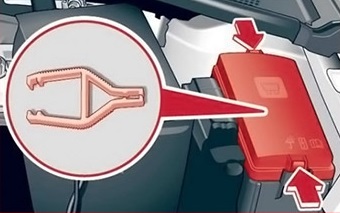

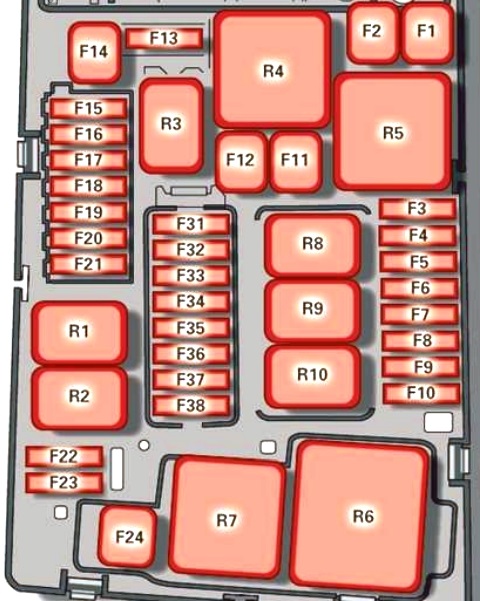

Caja de fusibles en el compartimento del motor
Asignación de fusibles en el compartimento del motor
| Nr | Descripción |
|---|---|
| Nr | Descripción |
| F1 | Módulo de control ESC |
| F2 | Módulo de control ESC |
| F3 | Módulo de control del motor |
| F4 | Refrigeración del motor;
Elementos del motor; Relé de la bobina auxiliar del calentador (1+2); Relé de la bomba de inyección de aire secundario. |
| F5 | Elementos del motor, sistema de depósitos |
| F6 | Sensor de luz de freno |
| F7 | Elementos del motor |
| F8 | Sensor de oxígeno |
| F9 | 2016-2018:
Elementos del motor; Mariposa de escape; Módulo de control del tiempo de encendido; 2019: Elementos del motor; Mariposa de escape. |
| F10 | Inyectores de combustible;
Módulo de control de combustible. |
| F11 | 2016-2018:
Calentador auxiliar 2; 2019: No se utiliza. |
| F12 | 2016-2018:
Calentador auxiliar 3; 2019: No se utiliza. |
| F13 | 2016-2018:
Módulo de control de la transmisión automática; 2019: Bomba de aceite de la transmisión. |
| Nr | Descripción |
|---|---|
| F14 | 2016-2017:
No utilizado; 2018-2019: Encendido (5 cilindros). |
| F15 | Bocina |
| F 16 | Bobina de encendido |
| F17 | 2016-2018:
Módulo de control ESC; Módulo de control del motor; 2019: Silencioso. |
| F18 | 2016-2018:
Terminal 30 (tensión de referencia); 2019: Interfaz de diagnóstico; Monitorización de la batería; Antena para la apertura de puertas de garaje |
| F19 | Limpiaparabrisas |
| F20 | 2016-2018:
Bocina; 2019: Sistema de alerta antivandalismo |
| F21 | 2016-2018:
No utilizado; 2019: Módulo de control de la transmisión automática. |
| F22 | Diagnóstico del terminal 50 |
| F23 | Arranque |
| F24 | Calefacción auxiliar 1 |
| F31 | 2016-2017:
No utilizado; 2018-2019: Elementos del motor (5 cilindros). |
| F32 | 2016-2018:
Faros LED; 2019: No utilizado. |
| F33 | 2016-2017:
No utilizado; 2018: Bomba de aceite de la transmisión; 2019: No utilizado. |
