Nissan Micra (2003-2010) – caja de fusibles
Nissan Micra (2003-2010) – diagrama de la caja de fusibles
Año de fabricación: 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010.
El fusible del encendedor de cigarrillos (toma de corriente) en el Nissan Micra (2003-2010) es el fusible F11 en la caja de fusibles.

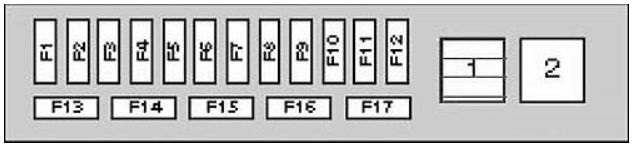

Caja de fusibles del habitáculo
La caja de fusibles se encuentra debajo del volante, detrás de la cubierta.
| Nº | Amperios [A] | Descripción |
|---|---|---|
| 1 | Relé de accesorios | |
| 2 | Relé del ventilador de la calefacción | |
| F1 | 15A | Limpiaparabrisas delantero |
| F2 | 10 A | Intermitentes del salpicadero |
| F3 | 10 A | Sistema SRS |
| F4 | 10 A | Unidad de control multifunción 1;
Conector de diagnóstico. |
| F5 | 10 A | Interruptor de luces de freno (sensor de proximidad);
ABS; Luces de freno. |
| F6 | 10 A | Cierre centralizado;
Alarma; Aire acondicionado. |
| F7 | 10 A | Unidad de control multifunción 1 |
| F8 | 10 A | Salpicadero;
Conector de diagnóstico (DLC). |
| F9 | 15A | Calefacción |
| F10 | 15A | Calefacción |
| F11 | 15A | Encendedor de cigarrillos |
| F12 | 10 A | Sistema de audio;
Sistema de navegación; Antivandalismo; Retrovisores eléctricos; Ordenador de a bordo. |
| F13 | 10 A | Desempañador de la luneta trasera |
| F14 | 10 A | Luces diurnas |
| F15 | 10 A | Asientos calefactables |
| F 16 | 10 A | Aire acondicionado |
| F17 | 10 A | Antivandalismo;
Cierre centralizado; Iluminación interior. |
Panel de fusibles en el compartimento del motor
Caja de fusibles 1
La caja de fusibles 1 se encuentra en el compartimento del motor (lado izquierdo), detrás del faro.
| Nº | Amperios [A] | Descripción |
|---|---|---|
| F31 | – | |
| F32 | – | |
| F33 | 10 A | Faro derecho –
luz de carretera, sistema de luces diurnas. |
| F34 | 10 A | Faro izquierdo –
luz de carretera, sistema de luces diurnas. |
| F35 | 10 A | Luz de posición trasera derecha |
| F36 | 10 A | Luz de posición trasera izquierda |
| F37 | – | – |
| F38 | 20A | Limpiaparabrisas |
| F39 | 15A | Luces de cruce –
faro izquierdo, sistema de luces diurnas. |
| F40 | 15A | Luces de cruce –
faro derecho, sistema de luces diurnas, regulación de faros. |
| F41 | 10 A | Relé del aire acondicionado |
| F42 | – | – |
| F43 | – | – |
| F44 | – | – |
| F45 | 15A | Relé de la luneta trasera térmica |
| F46 | 15A | Relé de la luneta trasera térmica |
| F47 | 15A | Relé de la bomba de combustible |
| F48 | 10 A | Módulo electrónico AT |
| F49 | 10 A | Sistema antibloqueo (ABS) |
| F50 | 10 A | Interruptor de bloqueo de arranque |
| F51 | 20A | Relé del módulo de control de la mariposa |
| F52 | 20A | Control del motor |
| F53 | 10 A | Sensores de oxígeno calentados |
| F54 | 10 A | Boquillas del lavaparabrisas |
| F55 | 20A | Faros antiniebla |
Caja de fusibles 2
La caja de fusibles 2 se encuentra en el compartimento del motor (lado izquierdo).
| Nº | Amperios [A] | Descripción |
|---|---|---|
| 1 | Relé de la bocina | |
| F21 | ||
| F22 | ||
| F23 | ||
| F24 | 15A | Sistema de audio;
Sistema de navegación. |
| F25 | 10 A | Bocina |
| F26 | 10 A | Generador |
| F27 | 10 A | Luces diurnas – si están disponibles |
| F28 | 10 A | |
| F29 | 40A | Unidad de control electrónico del ABS |
| F30 | 40A | Relé del ventilador de refrigeración |
| F31 | 40A | Llave de encendido |
| F32 | 40A | Calentador del refrigerante |
| F33 | 40A | Unidad de control multifunción 1 |
| F34 | 30A | Unidad de control electrónico del ABS |
| F35 | 30A | Relé del lavaparabrisas |
| F36 | 60A | Unidad de control electrónico del ABS |
Fusibles en la batería
| Nº | Amperios [A] | Descripción |
|---|---|---|
| A | 250A | Fusible principal |
| B | 80A | Unidad de control electrónico del ABS |
| C | 80A | Unidad de control multifunción 1 |
| D | 60A | Caja de fusibles / relé –
compartimento del motor 1 (F45-F46), (F51-F52); Relé principal del interruptor de arranque. |
| E | 80A | Caja de fusibles / relé –
salpicadero (F5-F8), (F14), (F17); Relé auxiliar; Relé del ventilador de la calefacción. |
