Nissan Juke (2011-2017) – caja de fusibles
Nissan Juke (2011-2017) – diagrama de fusibles
Año de fabricación: 2011, 2012, 2013, 2014, 2015, 2016, 2017.
El fusible del encendedor de cigarrillos (toma de corriente) en el Nissan Juke (2011-2017) es el fusible F1 en la caja de fusibles.
Caja de fusibles del habitáculo
| Nº | Amperios [A] | Descripción |
|---|---|---|
| F1 | 20A | Toma de corriente;
Encendedor de cigarrillos; Sistema de audio; Espejos eléctricos. |
| F2 | 10 A | Sistema de amplificación |
| F3 | 10 A | Bloqueo de montaje en el compartimento del motor |
| F4 | 15A | Relé del ventilador |
| F5 | 10 A | Aire acondicionado |
| F6 | 15A | Relé del ventilador |
| F7 | 10 A | Equipamiento adicional |
| F8 | 10 A | Kit de intermitentes |
| F9 | 20A | Equipamiento del remolque |
| F10 | 10A | Iluminación interior |
| F11 | 15A | Calefacción del asiento |
| F12 | 10 A | Calefacción de los espejos |
| F13 | 10 A | Kit de intermitentes |
| F14 | 10 A | Equipamiento adicional |
| F15 | 10 A | Equipamiento adicional |
| F16 | 10 A | Juntas |
| F17 | 10 A | SRS |
| Relés | ||
| R1 | Relé de equipamiento adicional | |
| R2 | Relé del ventilador | |
Diagrama de la caja de fusibles del compartimento del motor

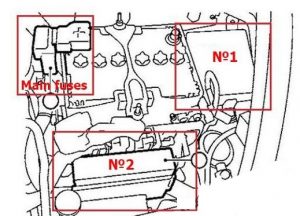

Ubicación
Diagrama de la caja de fusibles 1
| Nº | Amperios [A] | Descripción |
|---|---|---|
| F1 | 20A | Luneta trasera térmica;
Espejos térmicos. |
| F2 | – | No se utiliza |
| F3 | 20A | Sistema de gestión del motor |
| F4 | – | No se utiliza |
| F5 | 30A | Iluminación/limpiaparabrisas delanteros |
| F6 | 10 A | Luces del lado derecho |
| F7 | 10 A | Luces del lado izquierdo |
| F8 | – | No se utiliza |
| F9 | 10 A | Embrague del compresor del aire acondicionado |
| F10 | 15A | Faros antiniebla |
| F11 | 10 A | Faro de cruce (derecho) |
| F12 | 10 A | Faro de cruce (izquierdo) |
| F13 | 15A | Faro de carretera (izquierdo) |
| F14 | 15A | Faro de carretera (derecho) |
| F15 | 10 A | Sistema de gestión del motor |
| F 16 | 10 A | Bombillas de la luz de marcha atrás |
| F17 | 10 A | Sistema antirrobo |
| F18 | – | No se utiliza |
| F19 | – | No se utiliza |
| F20 | 15A | Bomba de combustible |
| F21 | 15A | Sistema de encendido |
| F22 | 15A | Sistema de inyección |
| F23 | – | No se utiliza |
| F24 | 15A | Dirección asistida |
| Relés | ||
| R8 | Relé de la luneta trasera térmica | |
| R17 | Relé del ventilador de refrigeración (-) | |
| R18 | Relé del ventilador de refrigeración (+) | |
| R20 | Relé del sistema de encendido | |
Diagrama de fusibles 2
| Nº | Amperios [A] | Descripción |
|---|---|---|
| 1 | 50A | ABS |
| 2 | 10 A | Señal de parada |
| 3 | 40A | Sistema de encendido;
Ventanas eléctricas; ABS |
| 4 | 10 A | AT |
| 5 | 10 A | Claxon, generador |
| 6 | 20A | Sistema de amplificación |
| 7 | 10 A | AT |
| 8 | 60A | Dirección asistida eléctrica |
| 8 | 30A | Boquilla de pulverización del faro |
| 8 | 30A | ABS |
| 9 | 50A | Ventilador de refrigeración |
| 10 | Relé del claxon |
Acerca del Nissan Juke (2011-2017)
El Nissan Juke, fabricado entre 2011 y 2017, es un SUV crossover compacto que se caracteriza por un diseño distintivo y único. Este modelo es conocido por su silueta deportiva y su alto nivel de personalización, lo que permite a los propietarios elegir entre varias combinaciones de colores y accesorios. El Nissan Juke ofrece varias opciones de motorización, incluyendo motores de gasolina y diésel, siendo los motores de gasolina de 1.6 litros con turbo especialmente populares. El vehículo está equipado con tecnologías modernas y elementos de seguridad que garantizan una conducción cómoda y segura.
Diagrama de la caja de fusibles del Nissan Juke
Esta página muestra el diagrama de la caja de fusibles del Nissan Juke, que es esencial para el correcto mantenimiento y reparación del vehículo. Las ubicaciones típicas de la caja de fusibles en este modelo son en el compartimento del motor y en el interior del vehículo, generalmente debajo del salpicadero. Los diagramas de esta página muestran detalladamente los números de los fusibles, sus valores de amperaje y los componentes que protegen. Al reemplazar fusibles, es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para garantizar el correcto funcionamiento de todos los dispositivos eléctricos del vehículo.
