Volkswagen Pointer – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Volkswagen Pointer, descubrirás dónde se encuentran los paneles de fusibles dentro del vehículo y obtendrás información detallada sobre la asignación y el diseño de cada fusible.
Diagrama de fusibles y relés – Volkswagen Pointer
Otros nombres:
- Volkswagen Parati
- Volkswagen Pointer
- Volkswagen Saveiro.

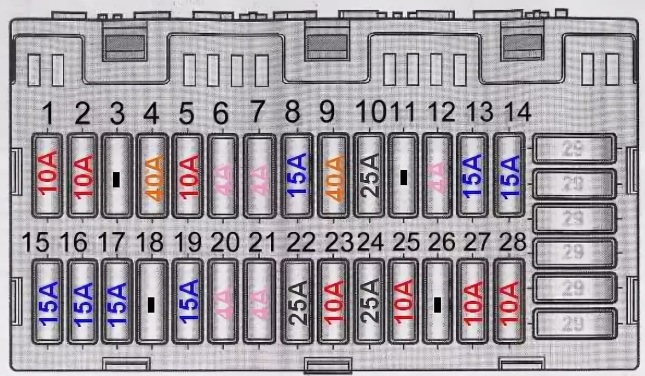

Caja de fusibles y relés
Se encuentra debajo del salpicadero, detrás de la guantera. Para acceder a las cajas, debes retirarlas (ver dibujo).
Descripción
| 1 | Bocina |
| 2 | Control de flujo del faro izquierdo |
| 3 | Sistema ABS |
| 4 | Ventilador del radiador primera etapa |
| 5 | Ajuste del flujo de los faros del lado derecho |
| 6 | Reloj, iluminación del maletero, iluminación interior |
| 7 | Luces de posición derechas |
| 8 | Frenos, luces de advertencia, luces de señalización |
| 9 | Ventilador del radiador segunda etapa |
| 10 | Aire acondicionado |
| 11 | Reserva |
| 12 | Cierre centralizado, sistema de alarma |
| 13 | Sistema de inyección |
| 14 | Bomba de combustible |
| 15 | Faro alto derecho, luz de advertencia |
| 16 | Faro alto izquierdo |
| 17 | Limpiaparabrisas delantero y trasero |
| 18 | Luces antiniebla |
| 19 | Tensión 12 V |
| 20 | Iluminación de posición izquierda |
| 21 | Guantera, cenicero, encendedor, iluminación de matrícula, luces antiniebla traseras, luces de posición |
| 22 | Luneta trasera térmica |
| 23 | Limpiaparabrisas trasero |
| 24 | Sistema de ventilación |
| 25 | Encendedor, advertencia de cinturones de seguridad |
| 26 | Ajuste de espejos exteriores |
| 27 | Intermitentes, intermitentes de advertencia, luces de advertencia, reserva de combustible, indicador de temperatura del refrigerante |
| 28 | Luces de marcha atrás |
| 29 | Fusibles de reserva |
En esta caja de fusibles (arriba) se encuentra la sección principal con los relés.
Asignación de relés
- Relé de limpiaparabrisas delantero
- Activa la señal y el relé de advertencia
- Relé para vehículos con limpiaparabrisas o lavaparabrisas trasero
- Relé de luces antiniebla
- Relé que desconecta la luneta trasera del desempañador
- Función X (posición reservada)
- Relé de señal
- Fusible térmico para elevalunas eléctricos
- Cierre centralizado
- Relé de aire acondicionado
- Relé para el control del flujo de los faros
Caja de fusibles adicional
Se encuentra debajo de la tapicería, a los pies del pasajero delantero.
