Seat Arosa (1997-2004) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Seat Arosa 1997–2004, obtendrás información sobre la ubicación de los paneles de fusibles dentro del coche y aprenderás la asignación de cada fusible (distribución de fusibles).
Seat Arosa (1997-2004) – diagrama de fusibles
Año de fabricación: 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004.
El fusible del encendedor de cigarrillos (toma de corriente) en el Seat Arosa es el fusible SB45 (toma delantera de 12 V) en la caja de fusibles del salpicadero.
Caja de fusibles del compartimento del motor
Los fusibles se encuentran en la batería.
| Número | Amperaje [A] | Descripción |
|---|---|---|
| SB1 | 110 | Alternador |
| SB2 | 80 | Plataforma de relés |
| SB3 | 50 | Bujías de incandescencia del motor |
| SB4 | 50 | Elementos del calentador del refrigerante |
| 30 | Aire acondicionado | |
| SB5 | 30 | Unidad de control del ABS |
| SB6 | 30 | Unidad de control del ABS |
| SB7 | 20 | Ventilador del radiador |
| SB8 | 10 | Aire acondicionado |

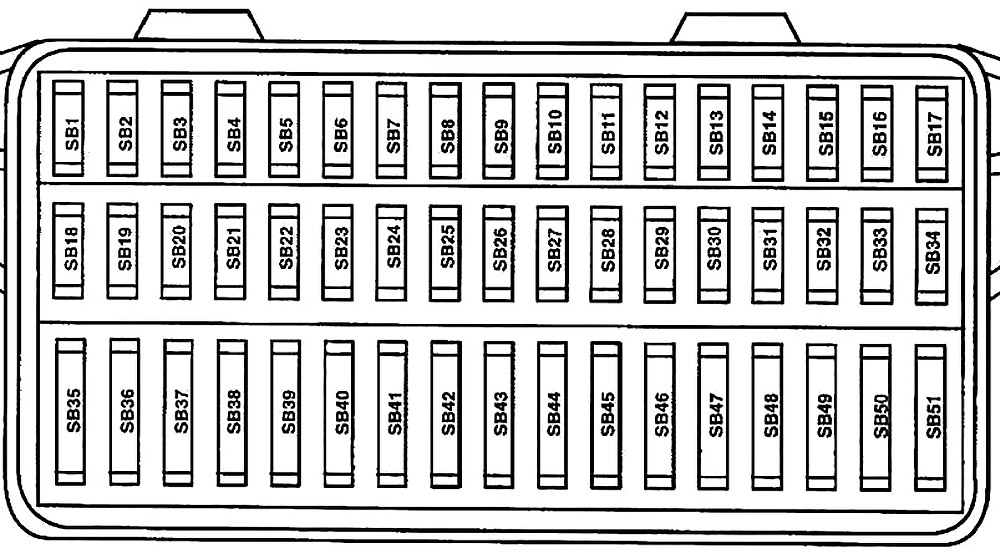

Caja de fusibles del compartimento de pasajeros
El panel de fusibles se encuentra detrás del revestimiento del salpicadero en el lado del conductor.
| Número | Amperaje [A] | Descripción |
|---|---|---|
| Número | Amperaje [A] | Descripción |
| SB1 | 10 | Calefacción de la sonda lambda |
| SB2 | 5 | Iluminación de la matrícula |
| SB3 | 10 | Inyectores |
| SB4 | 5 | Luces de posición izquierdas |
| SB5 | 5 | Luces de posición derechas |
| SB6 | 10 | Limpiaparabrisas trasero |
| SB7 | 7.5 | Intermitentes |
| SB8 | 5 | ABS y EDL |
| SB9 | 5 | Ajuste del ángulo de los faros |
| SB10 | 5 | Iluminación interior |
| SB11 | 5 | Alimentación eléctrica para diagnóstico automático |
| SB12 | 10 | Faro de cruce derecho |
| SB13 | 10 | Faro de cruce izquierdo |
| SB14 | 10 | Sistema de luces de emergencia, alarma antirrobo |
| SB15 | 10 | Luces de freno |
| SB16 | 5 | Señal acústica de luces de posición y radio |
| SB17 | 10 | Unidad de control Simos |
| 5 | Espejo plegable | |
| SB18 | 5 | Calefacción del espejo |
| SB19 | 15 | Claxon doble;
Boquillas calefactadas para limpiaparabrisas. |
| SB20 | 15 | Claxon doble;
Boquillas calefactadas para limpiaparabrisas. |
| 10 | Cambiador de CD;
Teléfono |
|
| SB21 | 5 | Transmisión automática |
| SB22 | 5 | Transmisión automática |
| 15 | Claxon ATA | |
| SB23 | 5 | Inicio de la inyección |
| SB24 | 5 | Activación de la válvula de inyección;
Válvula del cuerpo del acelerador; Relé de las bujías de incandescencia del motor. |
| 5 | Interruptor del pedal del embrague;
Unidad de control del sistema de inyección directa diésel. |
|
| SB25 | 5 | Interruptor del pedal del embrague;
Unidad de control del sistema de inyección directa diésel |
| 5 | Palanca de cambios para transmisión automática | |
| SB26 | 5 | Palanca de cambios para transmisión automática |
| 5 | Sistema de recirculación de aire | |
| SB27 | 5 | Sistema de recirculación de aire |
| 5 | Inserciones en el salpicadero | |
| SB28 | 5 | Inserciones en el salpicadero |
| 5 | Transmisor del tacómetro;
Inmovilizador. |
| Número | Amperaje [A] | Descripción |
|---|---|---|
| SB29 | 5 | Transmisor del cuentakilómetros;
Inmovilizador. |
| 7.5 | Luces de marcha atrás | |
| SB30 | 5 | Luces de marcha atrás |
| 5 | Válvula de recirculación de gases de escape;
Válvula solenoide del filtro de carbón activo. |
|
| SB31 | 5 | Válvula de recirculación de gases de escape;
Válvula solenoide del filtro de carbón activo. |
| 10 | Unidad de control del sistema de inyección de combustible | |
| SB32 | 10 | Controlador de interrupción de combustible;
Controlador del sistema de inyección. |
| 5 | Unidad de control del sistema de inyección de combustible | |
| SB33 | 10 | Unidad de control de la transmisión automática |
| SB34 | 10 | Transformador de encendido;
Transmisor del cuentakilómetros (para motor AHT). |
| SB35 | 25 | Techo panorámico corredizo |
| SB36 | 15 | Controlador del sistema de inyección Simos |
| SB37 | 15 | Unidad de control del sistema de inyección |
| SB38 | 15 | Puerta eléctrica del conductor |
| 25 | Puerta eléctrica del conductor | |
| SB39 | 15 | Bomba de combustible |
| 25 | Elevalunas eléctricos en la puerta del pasajero | |
| SB40 | 15 | Cierre centralizado |
| 15 | Bomba de combustible | |
| SB41 | 15 | Radio |
| 15 | Cierre centralizado | |
| SB42 | 15 | Luces antiniebla traseras |
| 15 | Radio;
Navegación. |
|
| SB43 | 15 | Luces de cruce izquierdas |
| 15 | Luces antiniebla delanteras y traseras | |
| SB44 | 15 | Luces de cruce derechas |
| 15 | Luces de cruce izquierdas | |
| SB45 | 15 | Encendedor de cigarrillos |
| 15 | Luces de cruce derechas | |
| SB46 | 15 | Encendedor de cigarrillos |
| SB47 | 20 | Calefacción de la luneta trasera |
| 20 | Boquillas pulverizadoras de los faros | |
| SB48 | 25 | Ventilador de aire fresco |
| 20 | Calefacción de la luneta trasera | |
| SB49 | 25 | Puerta delantera eléctrica del pasajero |
| 25 | Ventilador de aire fresco | |
| SB50 | 15 | Sistema de limpiaparabrisas |
| SB51 | 15 | Calefacción del asiento |

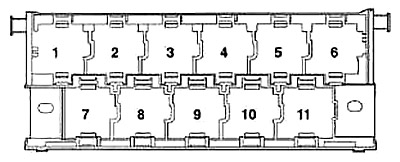

Bloque de relés
Cerca del diagrama de la caja de fusibles
| Número | Descripción |
|---|---|
| 1 | Relé del motor de arranque (53) – solo en vehículos equipados con transmisión automática |
| 2 | Relé de la bomba de combustible (167) – solo en vehículos con motor de gasolina |
| 7 | Unidad de control de interrupción de combustible (405) – solo en vehículos equipados con airbag |
| 8 | Relé de lavado / limpiaparabrisas automático (19) |
| 9 | Relé de escape para contacto X (100) |
| 1 | Relé del motor de arranque (53) – solo en vehículos equipados con transmisión automática |
| 2 | Relé de la bomba de combustible -crash- (409) – solo en vehículos con motor de gasolina |
| 7 | Relé de escape para contacto X (100) |
| 8 | Relé de lavado / limpiaparabrisas automático (19) |
| 9 | Unidad de control de interrupción de combustible (405) – solo diésel y airbags |

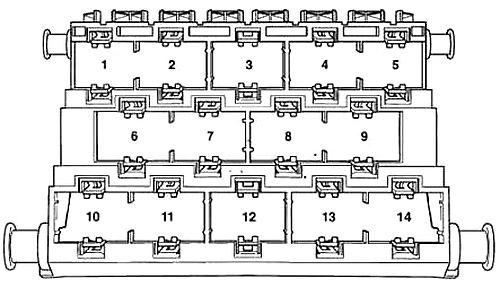

Debajo del diagrama de relés
| Número | Descripción |
|---|---|
| 1 | Airbag |
| 2 | Intermitente delantero derecho;
Luces delanteras derechas. |
| 3 | Claxon;
Limpiaparabrisas; Interruptor de luces de freno. |
| 4 | Alternador;
ABS; Motor de arranque. |
| 5 | Luces izquierdas;
Intermitentes izquierdos; Autodiagnóstico; Ajuste del ángulo de los faros. |
| 6 | Transmisión automática |
| 7 | Testigo del alternador;
Alimentación de la unidad de control del motor; Testigo de presión de aceite. |
| 9 | Interruptor de contacto de la alarma antirrobo |
Acerca del Seat Arosa (1997-2004)
El Seat Arosa, fabricado entre 1997 y 2004, es un coche urbano compacto que ofrece una solución práctica para la conducción diaria. Este modelo fue diseñado con énfasis en la eficiencia y la facilidad de manejo, lo que lo hace ideal para el entorno urbano. El Seat Arosa estaba disponible con varias motorizaciones, incluyendo motores de gasolina y diésel, que proporcionaban un buen equilibrio entre rendimiento y consumo de combustible. Gracias a su compacidad y agilidad, el Arosa fue popular entre los conductores que buscaban un vehículo fiable y económico para la conducción urbana.
Diagrama de la caja de fusibles del Seat Arosa
Esta página muestra el diagrama de la caja de fusibles del Seat Arosa, que es clave para la identificación y el mantenimiento de los sistemas eléctricos del vehículo. En este modelo, la caja de fusibles suele estar ubicada en el interior del vehículo, debajo del salpicadero en el lado del conductor. Los diagramas contienen información detallada sobre la numeración de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es una parte integral del mantenimiento del vehículo, por lo que es importante tener un diagrama preciso para una correcta resolución de problemas.
