Honda Odyssey RL5 (2011-2017) – caja de fusibles
En este artículo, encontrará diagramas de la caja de fusibles del Honda Odyssey (RL5) 2011-2017, obtendrá información sobre la ubicación de los paneles de fusibles en el automóvil y aprenderá la asignación de cada fusible (diseño de fusibles).
2011, 2012, 2013, 2014, 2015, 2016, 2017.
Los fusibles del encendedor de cigarrillos (tomas de corriente) en el Honda Odyssey son los fusibles n.º 14 (toma de corriente trasera para accesorios), n.º 15 (toma de corriente delantera para accesorios (si está presente)) y n.º 27 (toma de corriente delantera para accesorios) en el panel de fusibles del lado del pasajero.
Cabina
- Panel de fusibles n.º 1
- Unidad de control del sistema de monitoreo de presión de neumáticos (TPMS)
- Módulo de control de la señal de giro
- Unidad de control de orientación de faros (con HID)
- Unidad de control del sensor de estacionamiento y marcha atrás
- Unidad del sistema de retención (SRS)
- Panel de conexión del conductor n.º 1
- Panel de conexión central
- Panel de fusibles n.º 2
- Unidad de control del inmovilizador sin llave
- Panel de conexión del conductor n.º 2

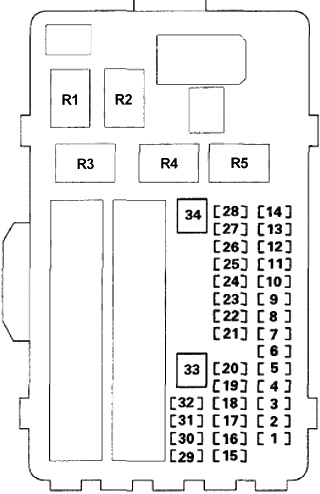

Panel de fusibles de la cabina 1
Se encuentra debajo del salpicadero. La posición de los fusibles se indica en la etiqueta del panel lateral.
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 1 | 7,5 | Activador de la cerradura de la puerta delantera del pasajero |
| 2 | 7,5 | Activador de la cerradura de la puerta corredera derecha |
| 3 | 7,5 | Activador de la cerradura de la puerta del conductor |
| 4 | 7,5 | Activador de la cerradura de la puerta delantera del pasajero |
| 5 | 7,5 | Activador de la cerradura de la puerta corredera derecha |
| 6 | 7,5 | Activador de la cerradura de la puerta del conductor (relé de alimentación de la cerradura de la puerta (DR UNLOCK)), relé de alimentación de la cerradura de la puerta (DR UNLOCK) |
| 7 | 20 | Fusibles (caja de fusibles de distribución de la cabina n.º 1): n.º 1, 2, 3, 4, 5 |
| 8 | 10 | Opción HAC |
| 9 | 20 | Unidad de control de la puerta corredera izquierda |
| 10 | 15 | Fusibles (caja de fusibles de distribución del maletero): n.º 12, 13 |
| 11 | 7,5 | Relé de marcha atrás, espejo interior con atenuación automática, brújula eléctrica, unidad de control de la señal de giro, luces de marcha atrás, unidad de control multiplex integrada (MICU), unidad de control del sensor de estacionamiento y marcha atrás, unidad de control del espejo eléctrico, unidad de control de la potencia del asiento, solenoide de bloqueo de la transmisión, unidad de control del sistema de monitoreo de presión de neumáticos (TPMS) |
| 12 | 20 | Fusibles (caja de fusibles de distribución del motor n.º 1): n.º 3, 4, 5, 6, 7 |
| 13 | 7,5 | Pantalla de audio – unidad de control del adaptador USB, unidad de audio, unidad de navegación de audio, relé de alimentación de accesorios del maletero, relé de alimentación de accesorios delanteros inferiores, relé de alimentación de accesorios delanteros superiores, micrófono delantero de cancelación activa de ruido (ANC), micrófono delantero HFL-ANC, pantalla de navegación, botón de control de interfaz, bobina de bloqueo de llave, micrófono trasero de cancelación activa de ruido (ANC) |
| 14 | 7,5 | Unidad de control del sistema de propulsión – PCM, señal de arranque |
| 15 | 20 | Motor del asiento delantero eléctrico del conductor (interruptor de ajuste del asiento del conductor), motor del asiento deslizante del conductor (interruptor de ajuste del asiento del conductor), unidad de control HandsFreeLink, unidad de control del asiento eléctrico |
| 16 | 20 | Unidad de control/controlador silencioso del techo solar |
| 17 | 20 | Relé de la ventana trasera izquierda, interruptor de la ventana trasera izquierda |
| 18 | 10 | Sistema de entrada inteligente |
| 19 | 20 | Interruptor principal de la ventana eléctrica |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 20 | – | – |
| 21 | 20 | Bomba de combustible (relé principal PGM-FI n.º 2), unidad de control del inmovilizador sin llave, módulo de control del sistema de propulsión – PCM (IG1) |
| 22 | 15 | Fusibles (caja de fusibles de la cabina n.º 1): n.º 19, 20, 21, 22, 23 |
| 23 | 7,5 | Módulo-unidad de control VSA, sensor de aceleración del ángulo de inclinación |
| 24 | 7,5 | Detector de carga eléctrica (ELD), interruptor de posición del pedal de freno, módulo de control del sistema de propulsión (PCM) |
| 25 | 7,5 | Módulo de control del sistema de propulsión – PCM (STRLD) |
| 26 | 7,5 | Relé del interruptor del compresor del aire acondicionado, relé del ventilador del condensador del aire acondicionado (diodo A/C), módulo inversor del aire acondicionado, espejo interior con atenuación automática, unidad del aire acondicionado, motor del radiador, relé de control del ventilador (diodo A/C), relé del motor del ventilador delantero, unidad de control HVAC, unidad de control del espejo eléctrico, interruptor principal de la ventana eléctrica, panel de control del aire acondicionado trasero, unidad de control del aire acondicionado trasero, relé del motor del ventilador trasero, relé del desempañador de la ventana trasera, relé del asiento calefactable |
| 27 | 7,5 | Luces de circulación diurna (DRL), módulo de control del relé |
| 28 | 7,5 | Bloqueo de botones |
| 29 | 7,5 | Motor del soporte lumbar del conductor (interruptor del soporte lumbar del conductor) |
| 30 | 7,5 | Unidad de control del sistema de monitoreo de presión de neumáticos (TPMS) |
| 31 | – | – |
| 32 | 20 | Motor eléctrico para bajar el asiento trasero del conductor, interruptor de ajuste del asiento del conductor, motor de inclinación del asiento del conductor, unidad de control del asiento eléctrico |
| 33 | 40 | Unidad de control de la puerta corredera izquierda |
| 34 | – | – |
| R1 | Apagado de arranque n.º 1 | |
| R2 | Apagado de arranque n.º 2 | |
| R3 | PGM-FI Principal n.º 2 (Bomba de combustible) | |
| R4 | Encendido (apagado IG2) | |
| R5 | Encendido (apagado ACC) | |
Panel de fusibles de la cabina n.º 2
Se encuentra en el panel lateral inferior. Retire la cubierta para abrir.
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 1 | 30 | Amplificador de audio |
| 2 | 20 | Relé de la ventana trasera derecha, interruptor de la ventana trasera derecha |
| 3 | 10 | Unidad de control del soporte del motor (relé de control del soporte activo del motor (ACM)) |
| 4 | – | – |
| 5 | 20 | Unidad de control del asiento calefactable (relé del calentador del asiento) |
| 6 | – | – |
| 7 | 20 | Motor deslizante del asiento delantero del pasajero (interruptor de ajuste del asiento delantero del pasajero) |
| 8 | 20 | Motor de inclinación del asiento delantero del pasajero (interruptor de ajuste del asiento delantero del pasajero) |
| 9 | – | – |
| 10 | – | – |
| 11 | – | – |
| 12 | – | – |
| 13 | 20 | Unidad de control de la puerta corredera derecha |
| 14 | 15 | Toma de corriente para accesorios del maletero (relé de la toma de corriente para accesorios del maletero) |
| 15 | 15 | Toma de corriente para accesorios delanteros inferiores (relé de la toma de corriente de la consola delantera) |
| 16 | – | – |
| 17 | – | – |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 18 | 20 | Interruptor de la ventana delantera del pasajero |
| 19 | 10 | Unidad del sistema de protección suplementaria (SRS) |
| 20 | 7,5 | Relé de control del sistema de soporte activo del motor (ACM), unidad de control del soporte del motor, unidad de control de la puerta corredera derecha, unidad de control de los asientos calefactables |
| 21 | 7,5 | Unidad de control de orientación de faros (con HID) |
| 22 | – | – |
| 23 | 7,5 | Indicador de desactivación del airbag del pasajero delantero, módulo del sistema de detección de ocupantes (ODS), módulo del sistema de protección suplementaria (SRS), fusible (caja de fusibles de la cabina n.º 1): n.º 24 |
| 24 | – | – |
| 25 | 7,5 | Iluminación: Iluminación del panel indicador de la posición de la transmisión A/T, módulo de audio, módulo de audio, lámpara del interruptor BSI OFF, módulo del aire acondicionado, lámpara del interruptor del refrigerador, lámpara del espacio para los pies del conductor, lámpara del interruptor de la puerta trasera del conductor, lámpara de la guantera, lámpara del interruptor de las luces de emergencia, unidad de control HVAC, unidad HomeLink, interruptor de la luz interior, interruptor de la puerta corredera del pilar B izquierdo, interruptor de la luz del sensor de estacionamiento y marcha atrás, luz del espacio para los pies del pasajero, luz del interruptor de la puerta corredera, panel de control del aire acondicionado trasero, controlador y pantalla traseros, grupo de la toma de corriente auxiliar Res, interruptor de la puerta corredera del pilar B derecho, luces de los interruptores del volante, lámpara del interruptor VSA OFF |
| 26 | – | – |
| 27 | 15 | Toma de corriente para accesorios delanteros (relé de la toma de corriente para accesorios delanteros) |
| 28 | – | – |
| R1 | Asiento calefactable | |
| R2 | Ventana trasera derecha | |
| R3 | Control activo del soporte del motor (ACM) | |
| R4 | Toma de corriente para accesorios en el maletero | |
| R5 | Toma de corriente para accesorios delanteros inferiores | |
| R6 | Toma de corriente para accesorios delanteros superiores | |
Panel de relés de la cabina
| Número | Relé |
|---|---|
| R1 | Iluminación interior desactivada |
| R2 | Motor del ventilador delantero |
Acerca del Honda Odyssey RL5 (2011-2017)
El Honda Odyssey RL5, fabricado entre 2011 y 2017, es un popular monovolumen que ofrece un interior espacioso y un alto nivel de confort para toda la familia. Este modelo es conocido por su fiabilidad y sus prácticas características, que lo convierten en un vehículo ideal para viajes largos. El Odyssey RL5 está equipado con un motor V6 de 3.5 litros, que proporciona suficiente potencia y un consumo de combustible eficiente. El vehículo también está equipado con tecnologías modernas y elementos de seguridad que garantizan una conducción cómoda y segura.
Diagrama de la caja de fusibles del Honda Odyssey RL5
Esta página muestra el diagrama de la caja de fusibles para el modelo Honda Odyssey RL5, que es crucial para la identificación y el mantenimiento de los componentes eléctricos del vehículo. En este modelo, la caja de fusibles se encuentra típicamente debajo del salpicadero en el lado del conductor y en el compartimento del motor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes protegidos. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en el sistema eléctrico. La caja de fusibles es una parte esencial del mantenimiento y cuidado de su vehículo, por lo que es importante tener una visión general de su contenido y función.
