Honda Crosstour (2011-2015) – caja de fusibles
En este artículo encontrará diagramas de la caja de fusibles del Honda Crosstour 2011-2015, obtendrá información sobre la ubicación de los paneles de fusibles dentro del automóvil y aprenderá la asignación de cada fusible (diseño de fusibles).
Diagrama de fusibles y relés – Honda Crosstour
Aplicable a vehículos fabricados en los años:
2011, 2012, 2013, 2014, 2015.
Los fusibles de la toma del encendedor de cigarrillos (tomas de corriente) en el Honda Crosstour son el fusible n.º 23 (toma de corriente de accesorios delantera) en la caja de fusibles del salpicadero del lado del conductor y los fusibles n.º 12 (2012: toma de corriente de accesorios de la consola), n.º 16 (carga de la zona de la toma de corriente de accesorios) en la caja de fusibles del salpicadero del lado del pasajero.

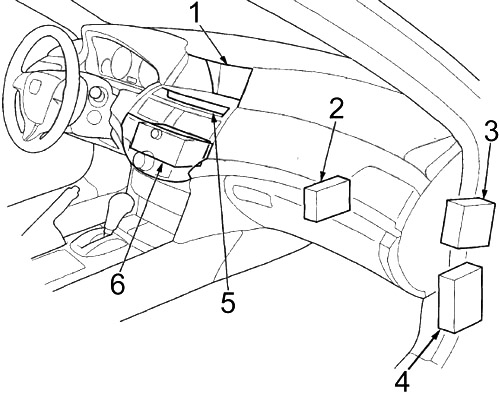

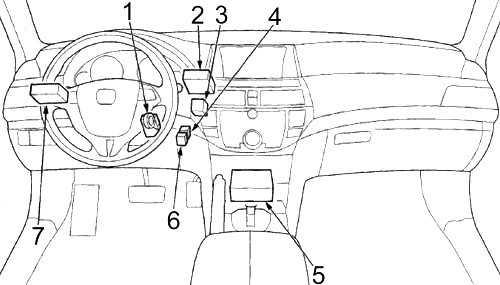

Cabina
- Unidad de control HandsFreeLink
- Caja de fusibles n.º 1
- Unidad de control multiplexada integrada del conductor (MICU)
- Caja de conexiones del conductor
- Módulo de control de intermitentes
- Pantalla de navegación
- Aire acondicionado (con sistema de navegación)
- Amplificador de audio
- Caja de fusibles n.º 2 / Unidad de control multiplexada integrada del pasajero (MICU)
- Pantalla adicional de audio/HVAC (con sistema de navegación)
Unidad de aire acondicionado (sin sistema de navegación) - Unidad de audio
- Inmovilizador – unidad de control sin llave
- Unidad de control del sistema de monitoreo de presión de neumáticos (TPMS)
- Bloque de conexión central
- Relé de la toma de corriente de accesorios dentro del compartimento del motor
- Unidad del sistema de retención suplementario (SRS)
- Relé de la toma de corriente de accesorios de la consola
- Unidad de control de soporte del motor

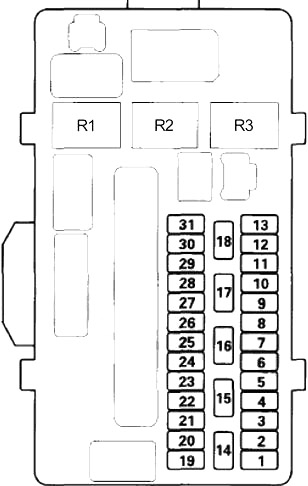

Caja de fusibles de la cabina 1
Se encuentra debajo del salpicadero. Las posiciones de los fusibles se indican en la etiqueta debajo del salpicadero.
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 1 | – | – |
| 2 | 7,5 | Unidad de control del asiento eléctrico (con sistema de memoria de posición del conductor (DPMS)) |
| 3 | 15 | Relé del motor del limpiaparabrisas trasero, relé del motor del limpiaparabrisas delantero, motor del limpiaparabrisas delantero/trasero (relé del motor del limpiaparabrisas) |
| 4 | 7,5 | Motor del limpiaparabrisas trasero (relé del motor del limpiaparabrisas trasero), relé del motor del limpiaparabrisas delantero |
| 5 | 7,5 | Espejo interior con atenuación automática, relé Rela, unidad de control multiplexada integrada del conductor (MICU), luz de emergencia, brújula eléctrica, módulo de control de intermitentes, unidad de navegación, unidad de control multiplexada integrada del pasajero (MICU), bloqueo electromagnético de la transmisión, unidad de control del sistema de monitoreo de presión de neumáticos (TPMS) |
| 6 | 7,5 | Módulo modulador VSA, sensor de aceleración de velocidad de inclinación |
| 7 | 15 | Relé de control de activación activa del soporte del motor (ACM), alternador, interruptor de posición del pedal de freno, módulo de control del sistema de transmisión – PCM (VBSOL), sensor de carga eléctrica (ELD), unidad de control de soporte del motor, válvula de purga del depósito de vapores de combustible (EVAP) |
| 8 | 7,5 | 3.5L (J35Z): Módulo de control del sistema de transmisión – PCM (STS – Señal de arranque) |
| 9 | 20 | Módulo de control del sistema de transmisión – PCM (IG1), bomba de combustible (relé principal PGM-FI n.º 2), unidad de control sin llave del inmovilizador |
| 10 | 10 | Módulo de control del sistema de transmisión – PCM (VBSOL2) |
| 11 | 10 | Unidad del sistema de retención suplementario (SRS) |
| 12 | 7,5 | Indicador de desactivación del airbag del pasajero delantero, módulo del sistema de detección de ocupantes (ODS), módulo del sistema de seguridad suplementario (SRS) |
| 13 | – | – |
| 14 | 10 | 3.5L (J35Z): Unidad de control de soporte del motor (relé de control de activación activa del soporte del motor (ACM)) |
| 15 | 7,5 | Luces diurnas (DRL), unidad de control multiplexada integrada del conductor (MICU) |
| 16 | 7,5 | Relé del embrague del compresor del aire acondicionado, relé del ventilador del condensador del aire acondicionado (3,5 l), pantalla de audio-HVAC, subpantalla de audio-HVAC, relé del motor del ventilador, unidad de control del aire acondicionado, unidad de control multiplexada de la puerta, interruptor del aire acondicionado del conductor, asiento del conductor interruptor de calefacción, relé de control del ventilador, interruptor de calefacción del asiento del pasajero delantero, pantalla de navegación, interruptor del aire acondicionado del pasajero, interruptor de los espejos eléctricos, relé del desempañador de la luneta trasera, unidad de control HVAC (2,4 l), espejo con pantalla de cámara de marcha atrás, relé del ventilador del radiador (2,4 l) |
| 17 | 7,5 | Unidad de control multiplexada integrada del conductor (MICU) (bloqueo de llave ACC) |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 18 | 7,5 | Módulo de audio, pantalla de audio-HVAC, pantalla auxiliar de audio-HVAC, relé de la toma de corriente de accesorios del maletero, relé de la toma de corriente de accesorios de la consola, relé de la toma de corriente de accesorios delantera, micrófono delantero HFL-ANC/control de sonido activo, micrófono delantero HFL-Navegación-ANC/control de sonido activo, unidad de control HandsFreeLink, control de interfaz, bobina de bloqueo de llave, pantalla de navegación, unidad de navegación, unidad de control del asiento eléctrico |
| 19 | 20 | Motor eléctrico de elevación del asiento del conductor delantero, motor de deslizamiento del asiento del conductor, interruptor de ajuste del asiento del conductor, unidad de control del asiento eléctrico |
| 20 | 20 | Unidad de control/motor del techo solar |
| 21 | 20 | Motor eléctrico de elevación del asiento del conductor, interruptor de ajuste del asiento del conductor, motor de inclinación del asiento del conductor |
| 22 | 20 | Motor de la ventanilla trasera izquierda, interruptor de la ventanilla trasera izquierda, relé de la ventanilla eléctrica |
| 23 | 15 | Toma de corriente de accesorios delantera (relé de la toma de corriente de accesorios) |
| 24 | 20 | Unidad de control multiplexada de la puerta |
| 25 | 10 | Actuador de la cerradura de la puerta del conductor, actuador de la cerradura del depósito de combustible, actuador de la cerradura de la puerta trasera izquierda, relé de la cerradura eléctrica, actuador de liberación del portón trasero, relé del actuador de liberación del portón trasero |
| 26 | 10 | Faro delantero izquierdo, unidad de control multiplexada integrada del conductor (MICU), relé del faro delantero |
| 27 | 10 | Luz de posición delantera izquierda, luz de posición lateral delantera izquierda, luz trasera izquierda, iluminación de la matrícula, luz trasera derecha, relé de las luces traseras, unidad de control multiplexada integrada del conductor (MICU) |
| 28 | 10 | Luz de carretera del faro izquierdo |
| 29 | 7,5 | Unidad de control del sistema de monitoreo de presión de neumáticos (TPMS) |
| 30 | 15 | Luces de cruce del faro izquierdo |
| 31 | 7,5 | – |
| R1 | PGM-FI Principal n.º 2 (Bomba de combustible) | |
| R2 | Toma de corriente de accesorios delantera | |
| R3 | Parada de arranque n.º 1 | |

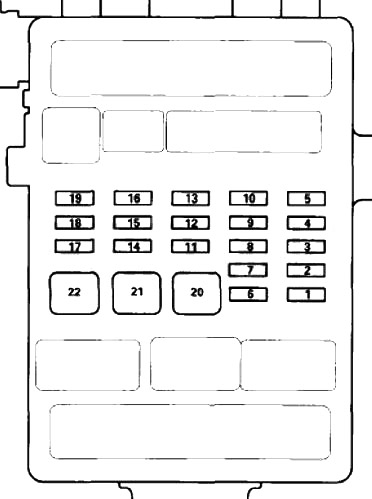

Caja de fusibles de la cabina n.º 2
Se encuentra en el panel lateral inferior. Retire la tapa para abrir. Las posiciones de los fusibles se indican en la tapa de la caja de fusibles.
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 1 | 10 | Luz de carretera derecha |
| 2 | 10 | Faro delantero derecho, luz de posición lateral derecha, relé de las luces traseras, fusible (caja de fusibles n.º 2) n.º 6, módulo de control multiplexado integrado para pasajeros (MICU) |
| 3 | 10 | Faro delantero derecho, relé de las luces de carretera, módulo de control multiplexado integrado para pasajeros (MICU) |
| 4 | 15 | Luz de cruce derecha |
| 5 | – | – |
| 6 | 7,5 | Iluminación del panel indicador de posición de la transmisión A/T, iluminación ambiental, luz indicadora de la pantalla de audio-HVAC, luz indicadora de la subpantalla de audio-HVAC, luz indicadora del aire acondicionado, luz indicadora del interruptor de calefacción del asiento del conductor, interruptor del aire acondicionado del conductor, luz indicadora del interruptor de calefacción del asiento del pasajero delantero, luz de la guantera, interruptor del sistema de advertencia de emergencia/luz indicadora de desactivación del airbag del pasajero, unidad HomeLink, luz indicadora del interruptor del techo solar, pantalla de navegación, unidad de navegación, interruptor del aire acondicionado del pasajero, luces indicadoras de los interruptores del volante, luz indicadora del interruptor VSA OFF |
| 7 | – | – |
| 8 | 20 | Motor de inclinación del asiento del pasajero delantero, interruptor de ajuste del asiento del pasajero delantero |
| 9 | 20 | Motor de deslizamiento del asiento del pasajero delantero, interruptor de ajuste del asiento del pasajero delantero |
| 10 | 10 | Actuador de la cerradura de la puerta del pasajero delantero, relé de la cerradura eléctrica de la puerta, actuador de la cerradura de la puerta trasera derecha |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 11 | 20 | Motor de la ventanilla trasera derecha, interruptor de la ventanilla trasera derecha |
| 12 | 15 | Toma de corriente de accesorios de la consola (relé de la toma de corriente de accesorios de la consola) |
| 13 | 20 | Interruptor de la ventanilla del pasajero delantero |
| 14 | – | – |
| 15 | 20 | Amplificador de audio |
| 16 | 15 | Toma de corriente de accesorios en el compartimento de pasajeros (relé de la toma de corriente de accesorios en el compartimento de pasajeros) |
| 17 | – | – |
| 18 | 10 | Motor de soporte lumbar del conductor, interruptor de soporte lumbar del conductor |
| 19 | 15 | Calefacción del asiento del conductor, relé de calefacción del asiento, calefacción del asiento del pasajero delantero |
| 20 | – | – |
| 21 | – | – |
| 22 | – | – |

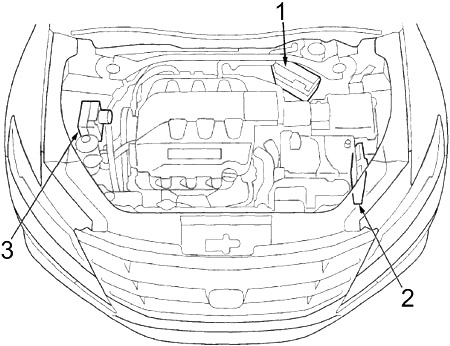

Compartimento del motor
- Caja de fusibles
- Módulo de control del sistema de transmisión (PCM)
- Unidad de control del modulador SA

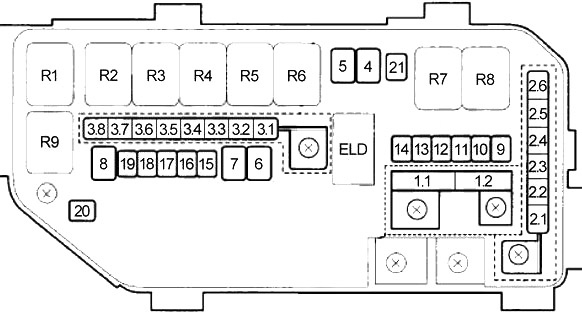

Diagrama de la caja de fusibles en el compartimento del motor
Se encuentra cerca del depósito de líquido de frenos. Presione los pestillos para abrir la caja.
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 1,1 | 120 | 3.5L (J35Z): Batería, alimentación |
| 100 | 2,4 l (K24A): Batería, alimentación | |
| 1.2 | 40 | Fusible (caja de fusibles de la cabina n.º 2): n.º 8, 9, 10, 11, 12, 13 |
| 2,1 | 70 | – |
| 2,2 | 40 | Modulador VSA-unidad de control |
| 2,3 | 30 | Modulador VSA-unidad de control |
| 2,4 | 40 | Fusible (caja de fusibles de la cabina n.º 2): n.º 15, 16, 17, 18, 19 |
| 2,5 | 30 | Motor del limpiaparabrisas de los faros, relé del limpiaparabrisas de los faros |
| 2,6 | – | – |
| 3.1 | 50 | Encendido |
| 3.2 | 40 | – |
| 3,3 | 30 | Fusible (caja de fusibles de la cabina n.º 2): n.º 1, 2, 3, 4 |
| 3.4 | 60 | Fusible (caja de fusibles de la cabina n.º 1): n.º 14, 19, 20, 21, 22, 23, 24, 25 |
| 3,5 | 30 | Fusible (caja de fusibles de la cabina n.º 1): n.º 26, 27, 28, 29, 30 |
| 3,6 | 30 | Motor del ventilador del radiador, relé del ventilador del radiador |
| 3,7 | 30 | Motor del limpiaparabrisas delantero, relé del motor del limpiaparabrisas delantero, relé del motor intermitente del limpiaparabrisas delantero, relé de nivel alto/bajo del limpiaparabrisas delantero |
| 3,8 | 30 | 3.5L (J35Z): Motor del ventilador del condensador del aire acondicionado, relé del ventilador del condensador del aire acondicionado |
| 4 | 75 | Relé del ventilador del radiador |
| 5 | 40 | Relé del desempañador de la luneta trasera, desempañador inferior de la luneta trasera, condensador de reducción de ruido, desempañador superior de la luneta trasera |
| 6 | 20 | 2.4L (K24A): Relé del ventilador del condensador del aire acondicionado |
| 7 | 15 | Interruptor de advertencia, unidad de control multiplexada integrada del conductor (MICU) |
| 8 | 20 | Interruptor de la luz de freno, interruptor de posición del pedal de freno, módulo de control del sistema de transmisión – PCM, luz de freno de altura elevada, relé de la bocina, conector de iluminación del remolque |
| 9 | – | – |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 10 | – | – |
| 11 | 15 | Relé de la bobina de encendido, bobinas de encendido |
| 12 | 15 | Subrelé PGM-FI, válvula de purga de vapores de combustible (EVAP), sensor de relación aire-combustible delantero (A/F), sensor de oxígeno secundario calentado delantero (HO2S) (banco 1, sensor 2), sensor de relación aire-combustible trasero (A/F) (banco 2, sensor 1), sensor de oxígeno secundario calentado trasero (HO2S) (banco 2, sensor 2), fusible n.º 4 |
| 13 | – | – |
| 14 | – | – |
| 15 | 10 | Módulo de audio, módulo de pantalla AUDIO-HVAC, módulo AUDIO-HVAC adicional, iluminación de marcha atrás, conector de interfaz de datos (DLC), unidad de control multiplexada en la puerta, iluminación exterior en la puerta del conductor, unidad de control multiplexada integrada del conductor (MICU), micrófono delantero HFLANC/control de sonido activo, micrófono delantero HFL-Navegación-ANC/control de sonido activo, lámpara de lectura en la puerta del pasajero delantero, unidad de control de intermitentes, unidad de control HandsFreeLink, unidad de control del inmovilizador sin llave, unidad de pantalla de navegación, unidad de navegación, unidad de control multiplexada integrada del pasajero (MICU), unidad de control del espejo ajustable eléctricamente, unidad de control del asiento ajustable eléctricamente |
| 16 | 7,5 | Iluminación de cortesía, iluminación del espejo de cortesía del conductor, unidad HomeLink, iluminación de la llave de encendido, iluminación de mapa individual, iluminación de la zona de carga izquierda. Iluminación del espejo de cortesía del pasajero, iluminación de la zona de carga derecha |
| 17 | 15 | Relé principal PGM-FI n.º 1, sensor de posición del cigüeñal (CKP), sensor de posición del árbol de levas (CMP), relé de control del sistema de control electrónico del acelerador (ETCS), inyectores, sensor de flujo de masa de aire (MAF), unidad de control del sistema de transmisión – PCM (IGP), relé principal PGM-FI n.º 2 |
| 18 | 15 | Relé de control del sistema de control electrónico del acelerador (ETCS) |
| 19 | 75 | 3.5L (J35Z): Unidad de control del sistema de transmisión – PCM (VBUM) |
| 20 | 40 | 3.5L (J35Z): Motor del ventilador, relé del motor del ventilador |
| 40 | 2,4L (K24A): Embrague del compresor del aire acondicionado, relé del embrague del compresor del aire acondicionado | |
| 21 | 7,5 | 3.5L (J35Z): Embrague del compresor del aire acondicionado, relé del embrague del compresor del aire acondicionado |
| 2.4L (K24A): Relé del ventilador del condensador del aire acondicionado | ||
| R1 | Motor del ventilador | |
| R2 | Bocina fuerte | |
| R3 | PGM-FI Principal | |
| R4 | PGM-FI Subrelé | |
| R5 | Bobina de encendido | |
| R6 | Control del sistema de control electrónico del acelerador (ETCS) | |
| R7 | Ventilador del condensador del aire acondicionado | |
| R8 | Calefactor de la luneta trasera | |
| R9 | Embrague del compresor del aire acondicionado | |
Acerca del Honda Crosstour (2011-2015)
El Honda Crosstour, fabricado entre 2011 y 2015, es un crossover que combina elementos de SUV y sedanes. Este modelo es conocido por su diseño elegante y su interior espacioso, que ofrece comodidad para los pasajeros y amplio espacio de almacenamiento. El Crosstour estaba disponible con dos motorizaciones principales: un motor de cuatro cilindros de 2.4 litros y un motor V6 más potente de 3.5 litros. Ambos motores ofrecen un rendimiento fiable y un consumo de combustible eficiente, lo que convierte al Crosstour en un vehículo ideal tanto para viajes largos como para el uso diario.
Diagrama de la caja de fusibles del Honda Crosstour
Esta página muestra el diagrama de la caja de fusibles para el modelo Honda Crosstour, indicando las ubicaciones exactas de las cajas de fusibles, que son típicas de este automóvil. La caja de fusibles suele encontrarse debajo del salpicadero en el lado del conductor y en el compartimento del motor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes protegidos, como las luces, la radio o el aire acondicionado. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en el sistema eléctrico. La caja de fusibles es un elemento clave para la seguridad y el correcto funcionamiento de los componentes eléctricos de su vehículo.
