Audi A4 B7 (2004-2009) – caja de fusibles
En este artículo, encontrará diagramas de la caja de fusibles del Audi A4 B7 (2004–2009), obtendrá información sobre la ubicación de los paneles de fusibles dentro del automóvil y aprenderá la asignación de cada fusible (diseño de fusibles).
Audi A4 B7 (8E, 8H) (2004-2008) – diagrama de fusibles
Año de fabricación: 2004, 2005, 2006, 2007, 2008, 2009.
El fusible del encendedor de cigarrillos (toma de corriente) en el Audi A4 B7 (2004-2009) es el fusible 33 en la caja de fusibles del habitáculo.
Caja de fusibles en el habitáculo
Ubicación de la caja de fusibles: descripción de los fusibles del Audi A4 B7.
Los fusibles del Audi A4 B7 se encuentran en una caja a la izquierda del salpicadero:
Para acceder a ellos, es necesario abrir la puerta lateral izquierda y retirar el panel lateral del salpicadero presionándolo.
Diagrama de la caja de fusibles
| N.º | Amperios [A] | Descripción |
|---|---|---|
| N.º | Amperios [A] | Descripción |
| 1 | 10 A | Control de climatización;
Climatronic. |
| 2 | 5A | Luces de cortesía |
| 3 | 5A | Boquillas del limpiaparabrisas calefactadas |
| 4 | 5A | Unidad de control del ventilador de refrigeración |
| 5 | 10 A | Cortinilla trasera;
Interruptor multifunción; Sensor de nivel de aceite; Sensor de temperatura del aceite; Sistema de navegación; Control de asistencia al aparcamiento. |
| 6 | 5A | Sensor de calidad del aire;
Climatronic; Asientos delanteros calefactados; Sensor de alta presión del aire acondicionado; Botón TCS/ESP, |
| 7 | 10 A | Interruptor de control de tracción;
Interruptor de embrague; Control ABS; Interruptor del pedal de freno. |
| 8 | 5A | Teléfono;
Amplificador de teléfono. |
| 9 | 15A | Relé de servofreno |
| 10 | 5A | Control de ángulo de faros |
| 11 | 5A | Unidad de control del airbag;
Luz de advertencia del airbag. |
| 12 | 10 A | Conector de diagnóstico |
| 13 | 10 A | Unidad de control, electrónica de la columna de dirección |
| 14 | 10 A | Interruptor de luz de freno |
| 15 | 10 A | Unidad de control con pantalla en el salpicadero;
Sistema de navegación; Reproductor de CD. |
| 16 | 5A | Abridor de garaje |
| 17 | 10 A | Sensor de lluvia;
Sistema de luces diurnas; Control de asistencia al aparcamiento. |
| 18 | 5A | |
| 19 | 15A | Faros antiniebla |
| 20 | No utilizado | |
| 21 | No utilizado |
| N.º | Amperios [A] | Descripción |
|---|---|---|
| 22 | 15A | Control de la puerta delantera izquierda;
Control de la puerta delantera derecha. |
| 23 | 15A | Control de la puerta trasera izquierda;
Control de la puerta trasera derecha. |
| 24 | 20A | Sistema eléctrico de confort |
| 25 | 30A | Ventilador;
Aire acondicionado. |
| 26 | 30A | Luneta trasera calefactada |
| 27 | 30A | Unidad de control de detección de remolque |
| 28 | 20A | Bomba de combustible |
| 29 | No utilizado | |
| 30 | 20A | Control del techo corredizo |
| 31 | 15A | Interruptor de luces de marcha atrás;
Medidor de masa de aire; Control de la transmisión automática; Sensor de luz; Relé del motor de arranque; Electroimán de bloqueo de la palanca de cambios; Conector de diagnóstico; Espejo antideslumbrante automático. |
| 32 | No utilizado | |
| 33 | 15A | Encendedor de cigarrillos |
| 34 | 30A | Toma de 12V |
| 35 | 30A | Toma de accesorios |
| 36 | 30A | Unidad de control de alimentación;
Motor del limpiaparabrisas trasero. |
| 37 | 30A | Control de alimentación;
Bomba del lavaparabrisas de los faros. |
| 38 | 15A | Bocina de advertencia;
Sistema eléctrico de confort; Monitorización interior |
| 39 | 20A | Amplificador de sonido de radio |
| 40 | 25A | Bocina |
| 41 | Unidad de control de calefacción adicional;
Receptor de control remoto. |
|
| 42 | 30A | Unidad de control ABS |
| 43 | 15A | Medidor de flujo de aire;
Gestión del motor; EGR; Relé principal; Unidad de control del motor; Relé de la unidad de control del motor. |
| 44 | 30A | Unidad de control del clima |

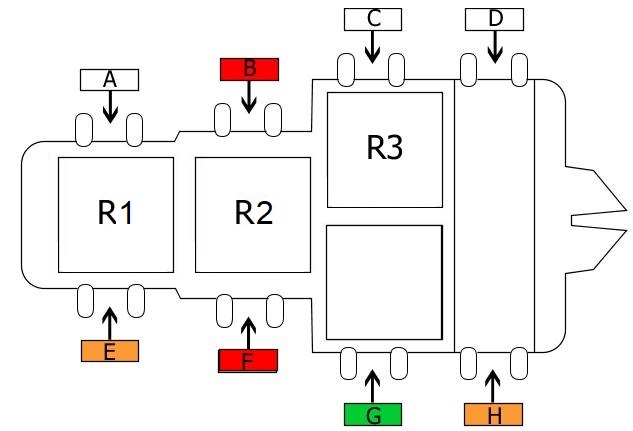

Caja de fusibles y relés n.º 1.
Diagrama de la caja de fusibles.
Leyenda.
| N.º | Amperios [A] | Descripción |
|---|---|---|
| A | No utilizado | |
| b | 40A | Calefactor auxiliar |
| C | 60A | Calefactor auxiliar |
| R1 | Vehículos especiales | |
| R2 | Relé de calefacción de baja potencia | |
| R3 | Relé de calefacción de alta potencia |

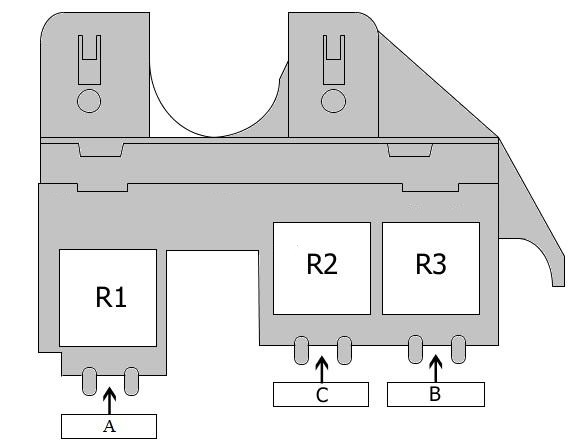

Caja de fusibles y relés n.º 2 en la zona de pasajeros
Diagrama de la caja de fusibles
| N.º | Amperios [A] | Descripción |
|---|---|---|
| A | 10 A | Cortinilla trasera |
| B1 | 10 A | Toma de 12V |
| B2 | 10 A | Cortinilla trasera |
| C | No utilizado | |
| D | 30A | Regulador de ventana |
| E1 | 30A | Ajuste del asiento del conductor |
| E2 | 10 A | Ajuste del asiento del conductor |
| F | 30A | Regulador de ventana |
| g | 30A | Módulo de remolque |
| R1 | Relé de la bomba de combustible;
Relé adicional de la bomba de combustible. |
|
| R2 | Unidad de control Servotronic | |
| R3 | Relé del motor de arranque | |
| R4 | Relé del motor de arranque;
Relé de servofreno. |
|
| R5 | Relé de la luneta trasera calefactada | |
| R6 | Relé de descarga de contacto X | |
| R7 | No utilizado | |
| R8 | Relé de la bocina | |
| R9 | No utilizado |
Caja de fusibles y relés n.º 3 en la zona de pasajeros
Diagrama de la caja de fusibles
| N.º | Amperios [A] | Descripción |
|---|---|---|
| A | No utilizado | |
| B | 10 A | Sistema de disuasión de plagas |
| C | No utilizado | |
| D | No utilizado | |
| E | 40A | Vehículos especiales |
| F1 | 10 A | Vehículos especiales |
| F2 | 40A | Ventilador de refrigeración (también 60A) |
| G | 30A | Ventilador de refrigeración (también se utilizan 40A y 60A) |
| H | 40A | Unidad de control ABS |
| R1 | No utilizado | |
| R2 | No utilizado | |
| R3 | Vehículos especiales | |
| R4A | Vehículos especiales | |
| R4B | Paquete taxi |
Caja de fusibles en la zona de pasajeros
Diagrama de la caja de fusibles
| N.º | Amperios [A] | Descripción |
|---|---|---|
| A | No utilizado | |
| B | No utilizado | |
| B1 | No utilizado | |
| B2 | No utilizado | |
| R1 | Sistema de advertencia;
Luces de carretera; Relé de luces de carretera. |
|
| R2 | Vehículos especiales;
Paquete taxi. |
|
| R3 | Unidad de control del sistema de advertencia o relé de la sirena |
|
| R4 | Unidad de control del sistema de advertencia o relé de la sirena |
|
| R5 | Relé de advertencia;
Intermitente derecho |
|
| R6 | Relé de advertencia Intermitente izquierdo o No utilizado |
Caja de fusibles n.º 2 en la zona de pasajeros
Diagrama de la caja de fusibles
| N.º | Amperios [A] | Descripción |
|---|---|---|
| 1 | 10 A | Vehículos especiales o paquete taxi |
| 2 | 25A | Vehículos especiales o sistema de advertencia |
| 3 | 10 A | Vehículos especiales o paquete taxi |
| 4 | Vehículos especiales | |
| 5 | Vehículos especiales | |
| 6 | Vehículos especiales | |
| 7 | Vehículos especiales | |
| 8 | Vehículos especiales | |
| 9 | 5A | Vehículos especiales o radio |
| 10 | 10 A | Vehículos especiales o toma de 12V |

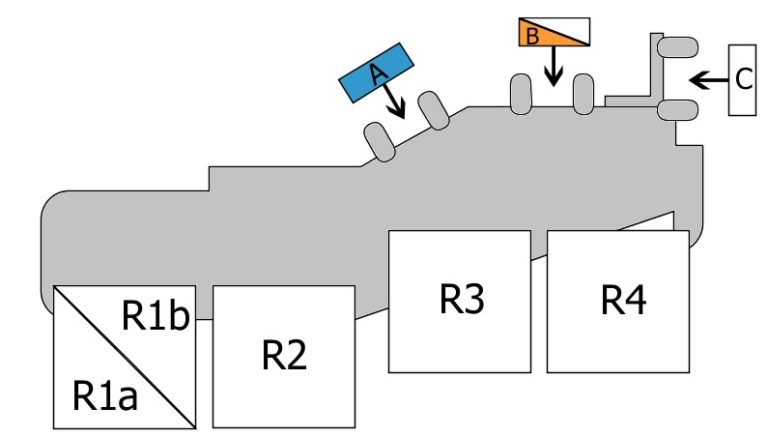

Caja de fusibles en el compartimento del motor del Audi A4 (B7)
Diagrama de la caja de fusibles
| N.º | Amperios [A] | Descripción |
|---|---|---|
| A | 15A | Electrónica del motor |
| B1 | No utilizado | |
| B2 | 40A | Bomba de inyección de aire secundario |
| C | No utilizado | |
| D | 20A | Unidad de control del motor |
| E | 15A | Inyectores |
| F | No utilizado | |
| G | 15A | Electrónica del motor |
| R1a | No utilizado | |
| R1b | No utilizado | |
| R2 | Relé principal | |
| R3 | Relé de la bomba de aire secundario | |
| R4 | No utilizado |
Esto se aplica a los modelos de motor:
2004, 2005, 2006, 2007 y 2008 Audi A4 B7 Gasolina (1.6, 1.8T, 2.0, 3.2) y Diésel (1.9 TDI, 2.5 TDI, 2.7 TDI y 3.0 TDI), S4, RS4.
