BMW 535i – E34 (1991-1994) – caja de fusibles
En este artículo, encontrará diagramas de la caja de fusibles del BMW 535i (E34) 1991-1994, obtendrá información sobre la ubicación de los paneles de fusibles en el automóvil y aprenderá la asignación de cada fusible (diseño de fusibles).
BMW 535i – E34 (1991-1994) – diagrama de la caja de fusibles
Año de fabricación: 1991, 1992, 1993, 1994.
Los fusibles de la toma del encendedor de cigarrillos (tomas de corriente) en el BMW 535i – E34 son el fusible n.º 5 en la caja de fusibles delantera.

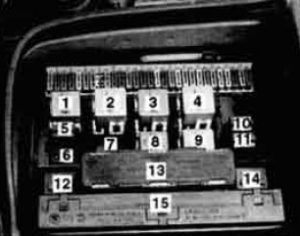

Bloque de distribución de energía delantero
El bloque de fusibles se encuentra en la parte inferior del salpicadero, en el lado del conductor.
| Número | Descripción |
| 1 | Conector de bocina; Teléfono |
| 2) | Relé del motor de arranque |
| 3) | Relé de descarga (terminal R) |
| 4 | Relé del ventilador |
| 5 | Relé de la bomba del lavaparabrisas |
| 6 | Relé de alerta telefónica |
| 7 | Relé ABS (ej. 1994 · 95) |
| 8 | Relé de descarga (K 61) |
| 9 | Relé de descarga (K 15) |
| 10 | Relé de la bomba de agua auxiliar |
| 11 | Relé de la bocina |
| 12 | Relé de luces de emergencia |
| 13 | Control del módulo de gestión |
| 14 | Módulo de gestión de fallos |
| 15 | Módulo de gestión de lámparas |
Caja de fusibles de distribución de energía trasera
La caja de fusibles trasera se encuentra debajo del asiento trasero y contiene fusibles auxiliares, relés y módulos de control.
| Número | Descripción |
| 1 | Módulo de relé |
| 2) | Módulo general |
| 3) | Relé del deshumidificador trasero |
| 4 | Relé de limpiaparabrisas |
| 5 | Relé de protección de energía eléctrica |
| 6 | Bloques de fusibles |
| 7 | Bloque de fusibles (1992 y posteriores) |
Caja de fusibles (E-box)
La caja de fusibles o E-box se encuentra en la esquina trasera derecha del compartimento del motor.
| Número | Descripción |
| 1 | Módulo de control ABS o Slip (tracción) |
| 2) | Módulo de control DME |
| 3) | Módulo de control de crucero |
| 4 | Relé del sistema (principal) |
| 5 | Relé de la bomba de combustible |
| 6 | Relé del calentador del sensor de oxígeno |
Placa de relés auxiliar
La placa de relés auxiliar está montada en la esquina delantera izquierda del compartimento del motor.
| Número | Descripción |
| 1 | Módulo del sistema de limpieza de faros y deshumidificación (Canadá) |
| 2) | Relé de velocidad normal |
| 3) | Relé de alta velocidad |
| 4 | Relé de alerta acústica del teléfono |
| 5 | Relé del aire acondicionado |
| 6 | Fusibles |
Ubicación del fusible
Los fusibles del 1 al 29 están montados en la caja de fusibles de distribución de energía delantera. Las ubicaciones adicionales de los fusibles incluyen la caja de distribución de energía trasera (fusibles n.º 30-37 y n.º 40-47) y el panel de relés auxiliares (fusibles n.º 48, 49 o n.º 55-56).
| Número | Amperaje [A] | Descripción |
| 1 | 15 | ABS (ver también fusible 17); Control del monitor del salpicadero (ver también fusibles 15, 17, 20, 29);
Monitor de lámparas (ver también fusibles 2, 3, 5, 7, 10, 11, 13, 14, 15); Luces de freno; Control de crucero (ver también fusible 17); Ordenador de a bordo (ver también fusibles 17, 20); Control electrónico del acelerador (EML) (ver también fusibles 17, 20); Control electrónico de la transmisión (ver también fusibles 12, 17). |
| 2) | 7,5 | Inyección de combustible (solo motor M60); Faros/luces antiniebla (ver también fusibles 3, 4, 5, 7, 10, 11, 13, 14, 15, 24);
Monitor de lámparas (ver también fusibles 1, 3, 4, 5, 7, 10, 11, 13, 14, 15); Interruptor de luces de emergencia (ver también fusibles 3, 6, 13, 14); Unidad de control de fallos (ver también fusibles 6, 10, 11). |
| 3) | 7,5 | Faros/luces antiniebla (ver también fusibles 2, 5, 7, 10, 11, 13, 14, 24); Monitor de lámparas (ver también fusibles 1, 2, 4, 5, 7, 10, 11, 13, 14, 15);
Intermitentes y luces de emergencia (ver también fusibles 2, 6, 13, 14); Limpiador de faros (Canadá) (ver también fusibles 4, 5, 17, 22, 24); Electrónica de la carrocería (ZKE) (ver también fusibles 4, 5, 17, 24, 30, 47). |
| 4 | 7,5 | Luces de estacionamiento / traseras / cabina (ver también fusibles 5, 15, 20); Monitor de lámparas (ver también fusibles 1, 2, 3, 5, 7, 10, 11, 13, 14, 15);
Espejos eléctricos (ver también fusibles 5, 12); Limpiador de faros (Canadá) (ver también fusibles 3, 5, 17, 22, 24); Electrónica de la carrocería (ZKE) (ver también fusibles 3, 5, 17, 24, 30, 47). |
| 5 | 10 | Faros / luces antiniebla (ver también fusibles 2, 3, 7, 10, 11, 13, 14); Limpiador de faros (Canadá) (ver también fusibles 3, 4, 17, 22, 24);
Luces traseras y bajo el capó (ver también fusibles 4, 15, 20); Iluminación de la matrícula (ver también 15, 21); Iluminación del compartimento y del encendedor de cigarrillos (ver también fusibles 18, 21, 26); Iluminación interior (ver también fusibles 17, 18, 20, 21); Monitor de lámparas (ver también fusibles 1, 2, 3, 4, 7, 10, 11, 13, 14, 15); Espejos eléctricos (ver también fusibles 4, 12); Electrónica de la carrocería (ZKE) (ver también fusibles 3, 5, 17, 24, 30, 47). |
| 6 | 15 | Intermitentes y luces de emergencia (ver también fusibles 2, 3, 13, 14); Unidad de control de fallos (ver también fusibles 2, 10, 11). |
| 7 | 15 | Faros/luces antiniebla (ver también fusibles 2, 3, 5, 10, 11, 13, 14, 15) Monitor de lámparas (ver también fusibles 1, 2, 3, 4, 5, 10, 11, 13, 14) |
| 8 | 7,5 | – |
| 9 | 15 | Bocina; Control de climatización (IHKR) (ver también fusibles 19, 20, 27, 29, 46);
Teléfono móvil (ver también fusibles 18, 31); Ventilador auxiliar (ver también fusibles 25, 29). |
| 10 | 7,5 | Faros/luces antiniebla (ver también fusibles 2, 3, 5, 7, 11, 13, 14); Monitor de lámparas (ver también fusibles 1, 2, 3, 4, 5, 7, 11, 13, 14, 15);
Unidad de control de fallos (ver también fusibles 2, 10, 11). |
| 11 | 7,5 | Faros/luces antiniebla (ver también fusibles 2, 3, 5, 7, 10, 13, 14); Monitor de lámparas (ver también fusibles 1, 2, 3, 4, 5, 7, 10, 13, 14, 15);
Unidad de control de fallos (ver también fusibles 2, 10, 11). |
| 12 | 15 | Calentadores de boquillas del limpiaparabrisas delantero; Luces de marcha atrás;
Espejos eléctricos; Memorias (ver también fusibles 16, 18, 42); Control electrónico de la transmisión (ver también fusibles 1, 17). |
| 13 | 7,5 | Faros / luces antiniebla (ver también fusibles 2, 3, 5, 7, 10, 11, 14); Intermitentes/luces de emergencia (ver también fusibles 2, 3, 6, 14);
Monitor de lámparas (ver también fusibles 1, 2, 3, 4, 5, 7, 10, 11, 14, 15). |
| 14 | 7,5 | Faros / luces antiniebla (ver también fusibles 2, 3, 5, 7, 10, 11, 13, 37); Intermitentes / luces de emergencia (ver también fusibles 2, 3, 6, 13);
Monitor de lámparas (ver también fusibles 1, 2, 3, 4, 5, 7, 10, 11, 13, 15). |
| 15 | 7,5 | Luces de estacionamiento / traseras (ver también fusibles 4, 5, 20); Iluminación de la matrícula (ver también fusibles 5, 21);
Luces de freno (ver también fusible 1); Monitor de lámparas (ver también fusibles 1, 2, 3, 4, 5, 7, 10, 11, 13, 14). |
| 16 | 30 | Asientos calefactables; Memorias (ver también fusibles 12, 18, 42);
Soporte lumbar. |
| 17 | 7,5 | Inyección de combustible (ver también fusible 23); Sistema de carga;
Motor de arranque (?); Ventilador de la caja de fusibles (ver también fusible 28); Control electrónico de la transmisión (ver también fusibles 1, 12); ABSlTraction (ver también fusible 1); Calefacción de la cerradura de la puerta (ver también fusible 30); Control de ventanas (ver también fusibles 30, 31, 47); Techo solar eléctrico (ver también fusibles 30, 31, 47); Limpiador de faros (Canadá) (ver también fusibles 3, 4, 5, 22, 24); Salpicadero y luces de control (ver también fusibles 1, 17, 20, 29); Monitor de lámparas (ver también fusibles 2, 3, 4, 5, 7, 10, 11, 13, 14, 15); Luces de freno (ver también fusible 15); Iluminación interior (ver también fusibles 5, 18, 21, 30, 44); Control electrónico del acelerador (EML) (ver también fusibles 1, 20); Control de crucero (ver también fusible 1); Ordenador de a bordo, Monitor de lámparas (ver también fusibles 1, 20); Módulo de electrónica central (ZKE) (ver también fusibles 3, 4, 5, 24, 30, 47). |
| 18 | 15 | Iluminación interior (ver también fusibles 5, 17, 21, 30, 44); Luz del compartimento / encendedor de cigarrillos (ver también fusibles 5, 21, 26);
Radio / reproductor de CD (ver también fusible 41); Teléfono móvil (ver también fusibles 9, 31); Memorias (ver también fusibles 12, 16, 42); Sistema antivirus (Alpine) (ver también fusible 21); Mando a distancia. |
| 19 | 30 | Ajuste integrado del aire acondicionado (IHKR) (ver también fusibles 9, 20, 27, 29, 46) |
| 20 | 7,5 | Salpicadero / control del monitor (ver también fusibles 1, 17, 29); Luces de estacionamiento / traseras / cabina (ver también fusibles 4, 5, 15);
Iluminación interior (ver también fusibles 5, 17, 18, 21, 30) Ajuste integrado del aire acondicionado (IHKR) (ver también fusibles 9, 19, 27, 29, 46); Ordenador de a bordo (ver también fusibles 1, 17); Control electrónico del acelerador (EML) (ver también fusibles 1, 17). |
| 21 | 7,5 | Iluminación de la matrícula (ver también fusibles 5, 15); Iluminación interior (ver también fusibles 5, 17, 18, 30, 44);
Luz del compartimento / encendedor de cigarrillos (ver también fusibles 5, 18, 26); Sistema antivirus (Alpine) (ver también fusible 18). |
| 22 | 30 | Control de presión del limpiaparabrisas delantero (ADV) (ver también Fusibles 15, 44); Lavaparabrisas (Canadá) (ver también Fusibles 3, 4, 5, 17, 24). |
| 23 | 15 | Inyección de combustible / bomba de combustible (ver también Fusible 17) |
| 24 | 10 | Sistema de limpieza de faros (fuera de Estados Unidos); Control de limpiaparabrisas delanteros (SWSI) (ver también Fusible 44);
Electrónica de la unidad de control central (ZKE) (ver también Fusibles 3, 4, 5, 17, 30, 47). |
| 25 | 30 | Ventilador auxiliar (ver también Fusible 29) |
| 26 | 30 | Iluminación del compartimento del motor / encendedor de cigarrillos (ver también Fusibles 5, 18, 21) |
| 27 | 7,5 | Control integrado del aire acondicionado (IHKR) (ver también Fusibles 9, 19, 20, 29, 46) |
| 28 | 15 | Ventilador E-box (también Fusible 17); Sistema de carga (ver también Fusible 17);
Calefacción del asiento; Calefacción de la ventana trasera; Dirección asistida (Servotronic). |
| 29 | 7,5 | Control integrado del aire acondicionado (IHKR) (ver también Fusibles 9, 19, 20, 24, 27, 46); Ventilador auxiliar (ver también Fusible 25);
Salpicadero / luces de control (ver también Fusibles 1, 17, 20). |
| 30 | 7,5 | Calefacción de la cerradura de la puerta (ver también Fusible 17); Cierre centralizado (ver también Fusible 31, 47);
Control de ventanas (ver también Fusible 17, 31, 47); Techo solar eléctrico (ver también Fusibles 17, 31, 47); Módulo de electrónica central (ZKE) (ver también Fusibles 3, 4, 5, 17, 24, 47); Iluminación interior (ver también Fusibles 5, 17, 18, 20, 21). |
| 31 | 7,5 | Cierre centralizado (ver también Fusibles 30, 47); Control de ventanas (ver también Fusibles 17, 30, 47);
Techo solar eléctrico (ver también Fusibles 17, 30, 47); Teléfono móvil (ver también Fusibles 9, 18). |
| 32 | 7,5 | – |
| 34 | 20 | Ajuste eléctrico de la columna de dirección |
| 35 | 30 | Cierre centralizado |
| 37 | 20 | Control de limpiaparabrisas / lavaparabrisas trasero (Touring) |
| 40 | 15 | – |
| 41 | 30 | Radio / reproductor de CD (ver también Fusible 18); Asientos calefactables. |
| 42 | 30 | Asientos eléctricos (ver también Fusible 43); Memorias (ver también Fusibles 12, 16, 18). |
| 43 | 30 | Asientos eléctricos (ver también Fusible 42) |
| 44 | 30 | Control de limpiaparabrisas delanteros (SWS) (ver también Fusible 24); Control de presión de limpiaparabrisas (SWS) (ver también Fusible 15, 22). |
| 46 | 30 | Control integrado del aire acondicionado (IHKR) (ver también Fusibles 9, 19, 20, 27, 29) |
| 47 | 30 | Electrónica de la carrocería (ZKE) (ver también Fusibles 3, 4, 5, 17, 24, 30); Techo solar eléctrico (ver también Fusibles 17, 30, 31);
Control de ventanas (ver también Fusibles 17, 30, 31); Cierre centralizado (ver también Fusibles 30, 31). |
| 48 | 15 | – |
| 49 | – | – |
Acerca del BMW 535i – E34 (1991-1994)
El BMW 535i – E34, fabricado entre 1991 y 1994, forma parte de la tercera generación de la Serie 5. Este modelo es conocido por su fiabilidad y sus potentes motores. Bajo el capó se encuentra un motor de seis cilindros en línea de 3,5 litros, que proporciona un excelente rendimiento y dinámica de conducción. El E34 también es apreciado por su calidad de construcción y su conducción cómoda, lo que lo convierte en una opción popular entre los entusiastas de BMW. El interior ofrece amplio espacio y comodidad, y está equipado con tecnologías modernas de la época, lo que garantiza una experiencia de conducción agradable.
Diagrama de la caja de fusibles del BMW 535i – E34
Esta página muestra el diagrama de la caja de fusibles para el BMW 535i – E34, que es esencial para el mantenimiento y las reparaciones adecuadas del vehículo. La caja de fusibles en este modelo se encuentra típicamente en el compartimento del motor y en el interior del vehículo. Los diagramas en la página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante usar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños a los sistemas eléctricos. La caja de fusibles es un elemento clave para garantizar la seguridad y fiabilidad del vehículo, por lo que es importante tener un diagrama preciso para cualquier intervención.
