BMW X6 G06 (2019-2021…) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del BMW X6 (G06) 2019-2021…, obtendrás información sobre la ubicación de los paneles de fusibles dentro del coche y aprenderás la asignación de cada fusible (distribución de fusibles).
BMW X6 G06 – esquema de la caja de fusibles
Año de fabricación: 2019, 2020, 2021.
Los fusibles del encendedor de cigarrillos (toma de corriente) en el BMW X6 G06 son los fusibles F46, F218, F273 en la caja de fusibles.

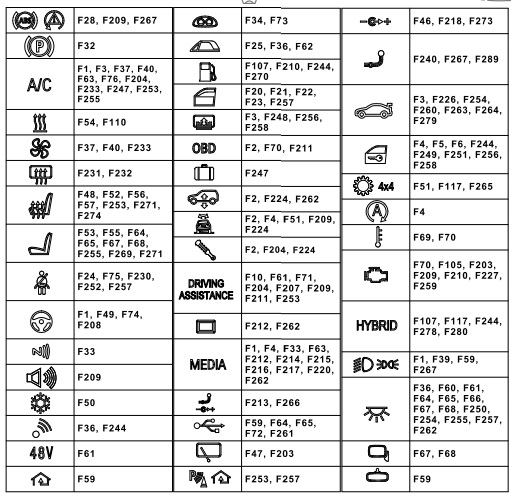

Asignación de fusibles y símbolos
Las cajas de fusibles en el BMW X6 G06 se encuentran en el maletero y en el habitáculo. Los números de los fusibles están asociados con el significado del fusible.
Comprueba el significado de los símbolos de BMW

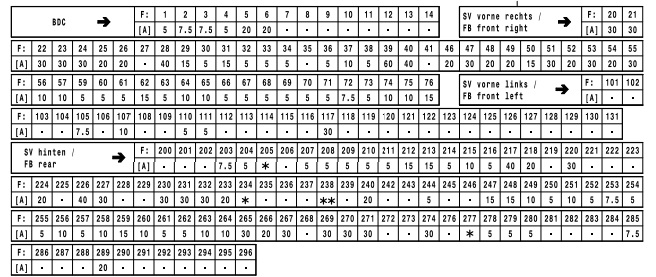

Amperajes
- BDC
- Caja de fusibles delantera derecha
- Caja de fusibles delantera izquierda
- Caja de fusibles trasera

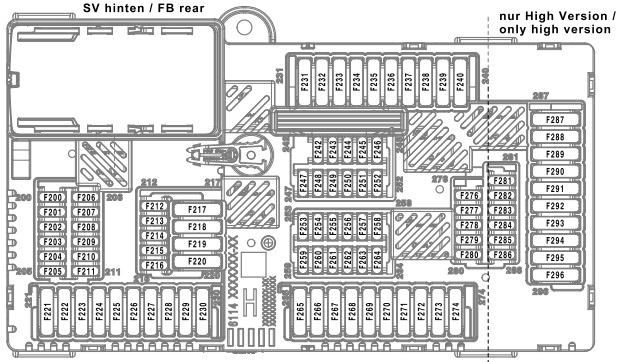

Caja de fusibles trasera en el maletero
Caja de fusibles delantera izquierda
Caja de fusibles delantera derecha
Controlador Body Domain Controller
BDC
Significado de los símbolos de los fusibles de BMW
La lista se actualizará regularmente. Si tienes sugerencias, deja un comentario o escribe un correo electrónico.
| Número | Símbolo | Descripción |
| 1 |  |
ABS (sistema de prevención de bloqueo de ruedas durante el frenado), DSC (control dinámico de estabilidad) |
| 2 |  |
Módulo de control de la función de la columna de dirección |
| 3 |  |
Módulo de remolque, enganche de remolque |
| 4 |  |
Pantalla Head-Up (HUD) en el parabrisas |
| 5 |  |
Sistema START-STOP |
| 6 |  |
Espejos eléctricos |
| 7 |  |
Instalación de suspensión neumática |
| 8 |  |
Transmisión; DSC – control dinámico de estabilidad;
SMG – transmisión manual secuencial. |
| 9 |  |
Faros principales; Sensor de lluvia;
Sensor de luz; Control electrónico de la altura de la dirección. |
| 10 |  |
Módulo de luces |
| 11 |  |
Cambiador de CD; Módulo Can Gateway. |
| 12 |  |
Alarma |
| 13 |   |
Sensores de estacionamiento / Home link (abrepuertas de garaje) |
| 14 |  |
Ventilador eléctrico |
| 15 |  |
Bocina |
| 16 |  |
Módulo de puerta; Cierre automático silencioso. |
| 17 |  |
Ventanas eléctricas |
| 18 |  |
Asientos calefactables |
| 19 |  |
Ajuste de asientos |
| 20 |  |
Cinturones de seguridad |
| 21 |  |
OBD |
| 22 |  |
Calefacción;Calefacción auxiliar independiente.
Calefacción del parabrisas. |
| 23 |  |
Control de crucero |
| 24 |  |
Relé del limpiaparabrisas trasero |
| 25 |  |
Desempañador de la luneta trasera (calefacción de la luneta trasera) |
| 26 |  |
Calentador del líquido limpiaparabrisas |
| 27 |  |
Ventilador |
| 28 |  |
Luces interiores |
| 29 |  |
Tablero de instrumentos; Odómetro |
| 30 |   |
Sistema de aire acondicionado |
| 31 | DDE | Electrónica Digital Diesel (DDE) |
| 32 |  |
Relé de la bomba de combustible; Control de la bomba de combustible. |
| 33 |  |
DME – Electrónica Digital del Motor; Módulo de Voltaje Integrado – IVM. |
| 34 |  |
BDC (Controlador Body Domain Controller) |
| 35 |  |
Amplificador HiFi; Sintonizador de TV;
Módulo de vídeo. Radio (?). |
| 36 |  |
Control de presión de neumáticos RDV |
| 37 |  |
Lavado delantero |
| 38 |  |
Sistema de lavado de faros |
| 39 |  |
Panorámico; Techo panorámico;
Módulo superior del descapotable. |
| 40 |  |
Teléfono |
| 41 |  |
Módulo superior del descapotable; Relé del descapotable. |
| 42 |  |
Encendedor de cigarrillos delantero y trasero; Toma de 12V;
Toma de carga del compartimento (12V). |
| 43 |  |
Freno de estacionamiento |
| 44 |  |
Cierre del maletero (puerta trasera); Cierre automático de la puerta trasera. |
| 45 |  |
Parasoles eléctricos traseros (para BMW F60 M5) |
| 46 |  |
Sistema de propulsión dinámica |
| 47 |  |
Tracción a las cuatro ruedas |
| 48 |  |
Sistema START-STOP |
| 49 |  |
Asistente de dirección |
| 50 |  |
Sistema híbrido |
| 51 |  |
Sistema de audio |
| 52 |  |
Espejo retrovisor electrocromático |
| 53 |  |
Relé del compresor de suspensión neumática |
Sobre el BMW X6 G06 (2019-2021…)
El BMW X6 G06, presentado en 2019, es un SUV de lujo que combina un diseño deportivo con un rendimiento de conducción potente. Este modelo es conocido por su aspecto dinámico y tecnología avanzada. El BMW X6 G06 ofrece diversas motorizaciones, incluyendo motores de gasolina y diésel, que proporcionan alto rendimiento y un consumo de combustible eficiente. El interior del vehículo está equipado con las últimas tecnologías, incluyendo una cabina digital y sistemas avanzados de asistencia al conductor, lo que garantiza confort y seguridad en la carretera.
Esquema de la caja de fusibles del BMW X6 G06
Esta página muestra el esquema de la caja de fusibles para el BMW X6 G06, que es esencial para el mantenimiento adecuado y la resolución de problemas con los sistemas eléctricos del vehículo. En este modelo, la caja de fusibles se encuentra típicamente en el compartimento del motor y en el interior, a menudo debajo del salpicadero o en el maletero. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para garantizar el correcto funcionamiento de la electrónica de su BMW X6 G06.
