BMW iX3 (2021-…) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del BMW iX3 2021-…, obtendrás información sobre la ubicación de los paneles de fusibles en el coche y aprenderás la asignación de cada fusible (distribución de fusibles).
BMW iX3 – esquema de la caja de fusibles
Año de fabricación: 2021
Los fusibles del encendedor de cigarrillos (toma de corriente) en el BMW iX3 son los fusibles F46, F47, F273 y F284 en la caja de fusibles.
Asignación de fusibles y símbolos
Las cajas de fusibles en el BMW iX3 se encuentran en el maletero y en el habitáculo. Los números de los fusibles están asociados con el significado del fusible.
¡Al final de la publicación encontrarás la descripción de los símbolos!

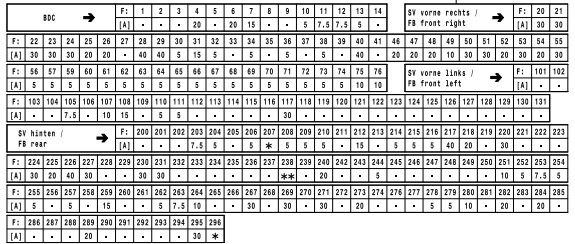

Amperajes:
- BDC
- Caja de fusibles delantera derecha
- Caja de fusibles delantera izquierda
- Caja de fusibles trasera.

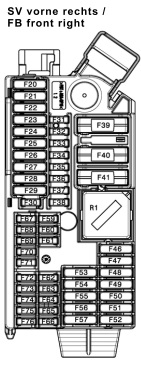

Caja de fusibles delantera derecha
Caja de fusibles delantera izquierda
BDC (Controlador de la carrocería)

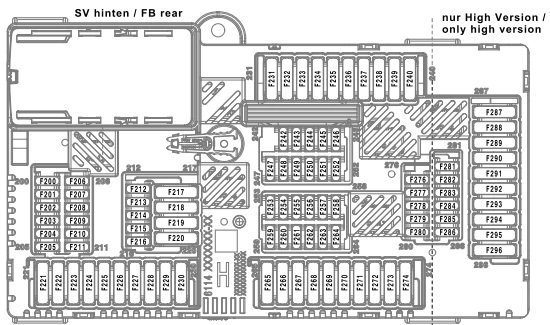

Caja de fusibles en el maletero

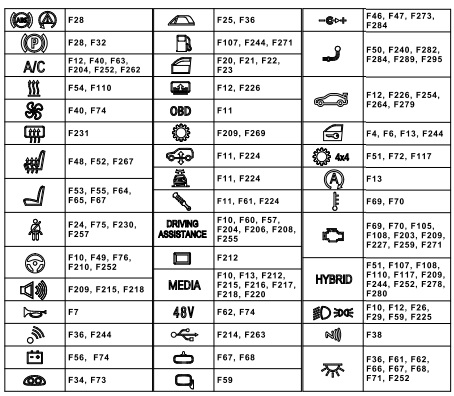

Significado de los símbolos de los fusibles BMW
La lista se actualizará regularmente. Si tienes sugerencias, ¡deja un comentario o envía un correo electrónico!
| Número | Símbolo | Descripción |
| 1 |  |
ABS (sistema de prevención de bloqueo de ruedas durante el frenado), DSC (control dinámico de estabilidad) |
| 2 |  |
Módulo de control de la función de la columna de dirección |
| 3 |  |
Módulo de remolque, gancho de remolque |
| 4 |  |
Pantalla Head-Up (HUD) |
| 5 |  |
Sistema START-STOP |
| 6 |  |
Espejos eléctricos |
| 7 |  |
Suspensión neumática |
| 8 |  |
Transmisión; DSC – control dinámico de estabilidad;
SMG – transmisión manual secuencial. |
| 9 |  |
Faros principales; Sensor de lluvia;
Sensor de luz; Control electrónico de la altura de la dirección. |
| 10 |  |
Módulo de luces |
| 11 |  |
Cambiador de CD; Módulo Can Gateway. |
| 12 |  |
Alarma |
| 13 |   |
Sensores de estacionamiento / Home link (abridor de puerta de garaje) |
| 14 |  |
Ventilador eléctrico |
| 15 |  |
Bocina |
| 16 |  |
Módulo de puerta; Cierre automático silencioso. |
| 17 |  |
Ventanas eléctricas |
| 18 |  |
Asientos calefactables |
| 19 |  |
Ajuste de asientos |
| 20 |  |
Cinturones de seguridad |
| 21 |  |
OBD |
| 22 |  |
Calefacción;Calefacción autónoma.
Calefacción del parabrisas. |
| 23 |  |
Control de crucero |
| 24 |  |
Relé del limpiaparabrisas trasero |
| 25 |  |
Desempañador de la ventana trasera (calefacción de la ventana trasera) |
| 26 |  |
Calentador de líquido limpiaparabrisas |
| 27 |  |
Ventilador |
| 28 |  |
Luces interiores |
| 29 |  |
Panel de instrumentos; Odómetro |
| 30 |   |
Sistema de aire acondicionado |
| 31 | DDE | Electrónica Digital Diesel (DDE) |
| 32 |  |
Relé de la bomba de combustible; Control de la bomba de combustible. |
| 33 |  |
DME – Electrónica Digital del Motor; Módulo de voltaje integrado – IVM. |
| 34 |  |
BDC (Controlador de la carrocería) |
| 35 |  |
Amplificador HiFi; Sintonizador de TV;
Módulo de vídeo. Radio (?). |
| 36 |  |
Control de presión de neumáticos RDV |
| 37 |  |
Limpiaparabrisas delanteros |
| 38 |  |
Sistema de lavado de faros |
| 39 |  |
Techo abierto; Techo panorámico;
Módulo superior del descapotable. |
| 40 |  |
Teléfono |
| 41 |  |
Módulo superior del descapotable; Relé del descapotable. |
| 42 |  |
Encendedor de cigarrillos delantero y trasero; Toma de 12V;
Toma de carga del compartimento (12V). |
| 43 |  |
Freno de estacionamiento |
| 44 |  |
Bloqueo de puertas (puertas traseras); Cierre automático de las puertas traseras. |
| 45 |  |
Parasoles eléctricos traseros (para BMW F60 M5) |
| 46 |  |
Conducción dinámica |
| 47 |  |
Tracción a las cuatro ruedas |
| 48 |  |
Sistema START-STOP |
| 49 |  |
Asistente de dirección |
| 50 |  |
Sistema híbrido |
| 51 |  |
Sistema de audio |
| 52 |  |
Espejo retrovisor electrocromático |
| 53 |  |
Relé del compresor de la suspensión neumática |
Sobre el BMW iX3 (2021-…)
El BMW iX3 es un SUV totalmente eléctrico que combina un diseño moderno con tecnologías avanzadas. Este modelo está equipado con un potente motor eléctrico que proporciona una conducción suave y silenciosa. Con una autonomía de hasta 460 kilómetros con una sola carga según WLTP, el iX3 es el vehículo ideal tanto para el uso diario como para viajes más largos. El interior del vehículo ofrece materiales de lujo y las últimas innovaciones tecnológicas, incluyendo una gran pantalla táctil y sistemas avanzados de asistencia. El BMW iX3 está diseñado para proporcionar el máximo confort y seguridad a todos los pasajeros.
Esquema de la caja de fusibles del BMW iX3
Esta página muestra el esquema de la caja de fusibles para el BMW iX3, que es esencial para la identificación y el mantenimiento de los sistemas eléctricos del vehículo. La caja de fusibles en este modelo se encuentra típicamente en el compartimento del motor y en el interior del vehículo, generalmente cerca del salpicadero. El esquema muestra los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para garantizar el correcto funcionamiento de todos los dispositivos electrónicos del vehículo.
