BMW 1 F40 (2019-…) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del BMW Serie 1 (F40) 2019, obtendrás información sobre la ubicación de los paneles de fusibles dentro del coche y aprenderás la asignación de cada fusible (distribución de fusibles).
BMW 1 F40 – esquema de la caja de fusibles
Año de fabricación: 2019, 2020, 2021.
Los fusibles del encendedor de cigarrillos (toma de corriente) en el BMW 1 F40 son los fusibles 62, 56, 65, 86 en la caja de fusibles.
Asignación de fusibles y símbolos
Las cajas de fusibles en el BMW 1 F40 se encuentran en el compartimento de carga y en el habitáculo. Los números de los fusibles están asociados con el significado del fusible.
Comprueba el significado de los símbolos de BMW
Caja de fusibles
Amperajes

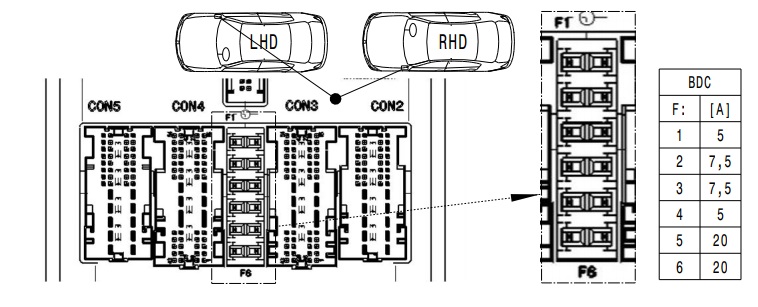

Controlador Body Domain Controller
Significado de los símbolos de los fusibles de BMW
La lista se actualizará regularmente. Si tienes sugerencias, deja un comentario o escribe un correo electrónico.
| Nº | Símbolo | Descripción |
| 1 |  |
ABS (sistema de prevención de bloqueo de ruedas durante el frenado), DSC (control dinámico de estabilidad) |
| 2 |  |
Módulo de control de la función de la columna de dirección |
| 3 |  |
Módulo de remolque, enganche de remolque |
| 4 |  |
Pantalla Head-Up (HUD) |
| 5 |  |
Sistema START-STOP |
| 6 |  |
Espejos eléctricos |
| 7 |  |
Suspensión neumática |
| 8 |  |
Transmisión; DSC – control dinámico de estabilidad;
SMG – transmisión manual secuencial. |
| 9 |  |
Faros principales; Sensor de lluvia;
Sensor de luz; Control electrónico de la altura de conducción. |
| 10 |  |
Módulo de luces |
| 11 |  |
Cambiador de CD; Módulo Can Gateway. |
| 12 |  |
Alarma |
| 13 |   |
Sensores de estacionamiento / Home link (abrepuertas de garaje) |
| 14 |  |
Ventilador eléctrico |
| 15 |  |
Bocina |
| 16 |  |
Módulo de puerta; Cierre automático silencioso. |
| 17 |  |
Ventanas eléctricas |
| 18 |  |
Asientos calefactables |
| 19 |  |
Ajuste de asientos |
| 20 |  |
Cinturones de seguridad |
| 21 |  |
OBD |
| 22 |  |
Calefacción;Calefacción autónoma.
Calefacción del parabrisas. |
| 23 |  |
Control de crucero |
| 24 |  |
Relé del limpiaparabrisas trasero |
| 25 |  |
Desempañador de la ventana trasera (calefacción de la ventana trasera) |
| 26 |  |
Calentador de líquido limpiaparabrisas |
| 27 |  |
Ventilador |
| 28 |  |
Luces interiores |
| 29 |  |
Panel de instrumentos; Odómetro |
| 30 |   |
Sistema de aire acondicionado |
| 31 | DDE | Electrónica Digital Diesel (DDE) |
| 32 |  |
Relé de la bomba de combustible; Control de la bomba de combustible. |
| 33 |  |
DME – Electrónica Digital del Motor; Módulo de Voltaje Integrado – IVM. |
| 34 |  |
BDC (Controlador Body Domain Controller) |
| 35 |  |
Amplificador HiFi; Sintonizador de TV;
Módulo de vídeo. Radio (?). |
| 36 |  |
Control de presión de neumáticos RDV |
| 37 |  |
Lavado delantero |
| 38 |  |
Sistema de lavado de faros |
| 39 |  |
Techo abierto; Cristal panorámico;
Módulo superior del descapotable. |
| 40 |  |
Teléfono |
| 41 |  |
Módulo superior del descapotable; Relé del descapotable. |
| 42 |  |
Encendedor de cigarrillos delantero y trasero; Toma de 12V;
Toma de carga del compartimento (12V). |
| 43 |  |
Freno de estacionamiento |
| 44 |  |
Cierre de la tapa del maletero (portón trasero); Cierre automático del portón trasero. |
| 45 |  |
Parasol eléctrico trasero (para BMW F60 M5) |
| 46 |  |
Propulsión dinámica |
| 47 |  |
Tracción a las cuatro ruedas |
| 48 |  |
SISTEMA START-STOP |
| 49 |  |
Asistente de dirección |
| 50 |  |
Sistema híbrido |
| 51 |  |
Sistema de audio |
| 52 |  |
Espejo retrovisor electrocromático |
| 53 |  |
Relé del compresor de la suspensión neumática |
Acerca del BMW 1 F40 (2019-…)
El BMW 1 F40, lanzado en 2019, representa la tercera generación de la Serie 1 del fabricante alemán BMW. Este modelo es conocido por su diseño dinámico y tecnologías modernas que ofrecen confort y seguridad al más alto nivel. El BMW 1 F40 está disponible con diversas motorizaciones, incluyendo motores de gasolina y diésel, que proporcionan rendimiento y eficiencia. Gracias a la tracción delantera y a los avanzados asistentes de conducción, este modelo es ideal tanto para la conducción urbana como para la autopista.
Esquema de la caja de fusibles del BMW 1 F40
Esta página muestra el esquema de la caja de fusibles para el BMW 1 F40, que es esencial para comprender correctamente el sistema eléctrico del vehículo. Las ubicaciones típicas de la caja de fusibles en este modelo incluyen el compartimento bajo el capó y el interior del vehículo, generalmente cerca del salpicadero. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en el sistema eléctrico. La caja de fusibles es un elemento clave para la seguridad y funcionalidad del vehículo, por lo que es importante tener una visión general de su disposición y funciones.
