En este artículo, encontrará diagramas de la caja de fusibles del Audi S4 (2008–2018), obtendrá información sobre la ubicación de los paneles de fusibles en el automóvil y aprenderá la asignación de cada fusible (diseño de fusibles).

Obsah

Audi S4 (2008) – diagrama de la caja de fusibles

Año de fabricación: 2008.

El fusible del encendedor de cigarrillos (toma de corriente) en el Audi S4 (2008) es el fusible 4 en la caja de fusibles – portafusibles (rojo).

Panel de instrumentos (lado del conductor)

Portafusibles (negro)

Número Descripción Amperaje [A]
1 Control dinámico 5
2 Sensor de embrague 5
3 Abridor de puerta de garaje 5
4 Asistente de carril Audi 10
5 Aire acondicionado 5
6 Ajuste del flujo de los faros (derecho) 5
7 Control del flujo de los faros (izquierdo) 5
8 Unidad de control 1 del sistema eléctrico del vehículo 5
9 Espejos interiores 5
10 Puerta del selector 5
11 Boquillas calefactadas para limpiaparabrisas 5
12 Aire acondicionado 5

Caja de fusibles (marrón)

Número Descripción Amperaje [A]
1 – –
2 Sensor de embrague 5
3 Bomba de combustible (diésel / gasolina) 20
25
4 Bomba de agua auxiliar (3.2 FSI) 5
5 Calefacción del asiento (lado izquierdo) con / sin ventilación del asiento 30
6 Programa electrónico de estabilidad 10
7 Bocina 25
8 Motor eléctrico de la ventana (puerta izquierda) 30
9 Motor del limpiaparabrisas 30
10 Programa electrónico de estabilidad 25
11 Controlador de puerta (lado del conductor) 15
12 Sensor de lluvia y luz 5

Caja de fusibles (rojo)

Número Descripción Amperaje [A]
1 – –
2 – –
3 Soporte lumbar 10
4 Control dinámico 35
5 Iluminación interior 5
6 Unidad de control 1 del sistema eléctrico del vehículo 35
7 Unidad de control 1 del sistema eléctrico del vehículo 30
8 Unidad de control 1 del sistema eléctrico del vehículo 30
9 Techo panorámico / techo corredizo 20
10 Unidad de control 1 del sistema eléctrico del vehículo 30
11 – –
12 Electrónica de confort 5

Tablero de instrumentos (lado del pasajero)

Caja de fusibles (negro)

Número Descripción Amperaje [A]
1 – –
2 – –
3 – –
4 – –
5 Módulo de interruptor de la columna de dirección 5
6 Programa electrónico de estabilidad 5
7 Conector de diagnóstico 5
8 Puerta de enlace (interfaz de diagnóstico para bus de datos) 5
9 – –
10 – –
11 – –
12 – –

Caja de fusibles (marrón)

Número Descripción Amperaje [A]
1 Unidad de CD 5
2 Módulo de interruptores para Audi drive select 5
3 MMI / Radio 10
20
4 Interruptor de luz 5
5 Unidad de control del tablero de instrumentos 5
6 Bloqueo de encendido 5
7 – –
8 Ventilador del aire acondicionado 40
9 Bloqueo de la columna de dirección 5
10 Aire acondicionado 10
11 Conector de diagnóstico 10
12 Módulo de interruptor de la columna de dirección 5

Maletero

Caja de fusibles (negro)

Número Descripción Amperaje [A]
1 – –
2 Unidad de control para remolque 15
3 Unidad de control para remolque 20
4 Unidad de control para remolque 20
5 Freno de estacionamiento electrónico 5
6 Control electrónico de la suspensión 15
7 Freno de estacionamiento electromecánico 30
8 Unidad de control 2 del sistema eléctrico del vehículo 30
9 – –
10 Unidad de control 2 del sistema eléctrico del vehículo 30
11 Unidad de control 2 del sistema eléctrico del vehículo 20
12 – –

Caja de fusibles (marrón)

Número Descripción Amperaje [A]
1 Alimentación eléctrica 15
2 – –
3 Radio / navegación 7,5
4 Unidad de control para sistema de audio digital 30
5 MMI 5
6 Controlador de puerta (lado del conductor) 30
7 Freno de estacionamiento electromecánico 30
8 Calefacción del asiento trasero 30
9 Unidad de control de puerta (lado del pasajero) 30
10 Receptor de control remoto para calefacción estacionaria 5
11 Unidad de control de puerta (lado del pasajero) 15
12 Unidad de control para cámara de marcha atrás 5

Caja de fusibles (rojo)

Número Descripción Amperaje [A]
1 En la consola trasera 15
2 En la consola delantera 15
3 En el maletero 15
4 Encendedor 15
5 Asistencia de estacionamiento 5
6 Preinstalación de teléfono sin manos libres (interfaz VDA) 5
7 Unidad de control para control de crucero adaptativo 15
8 – –
9 Interruptor EPB (freno de estacionamiento electromecánico) 5
10 Función de asistencia de cambio de carril 5
11 Calefacción del asiento trasero 5
12 Airbag 5

Audi S4 (2010) – esquema de fusibles

Año de fabricación: 2010

Tablero de instrumentos (lado del conductor)

Caja de fusibles A (negra)

Número Descripción Amperaje [A]
1 Control dinámico 5
2 – –
3 Homelink 5
4 – –
5 Control de clima 5
6 Ajuste del alcance del faro derecho 5
7 Ajuste del alcance del faro izquierdo 5
8 Módulo de control del sistema eléctrico del vehículo 1 5
9 Control de crucero adaptativo 5
10 Cambio de puerta 5
11 Boquillas de líquido limpiaparabrisas del calentador 5
12 Control de clima 5
13 Preparación para teléfono móvil 5
14 Airbag 5
15 Terminal 15 25
16 Motor del terminal 15 40
Leggere  Audi Q7 4L (2005-2015) – batería

Caja de fusibles B (marrón)

Número Descripción Amperaje [A]
1 Espejo interior especial con función de atenuación automática 5
2 Sensor de embrague 5
3 Bomba de combustible de gasolina 25
4 Bomba de agua auxiliar 3.2 l FSI 5
5 Calefacción del asiento izquierdo con / sin calefacción del asiento 15
30
6 Programa electrónico de estabilidad 10
7 Bocina 25
8 Motor del elevalunas de la puerta izquierda 30
9 Motor del limpiaparabrisas 30
10 Programa electrónico de estabilidad 25
11 Puerta izquierda 15
12 Sensor de lluvia y luz 5

Panel de fusibles (rojo)

Número Descripción Amperaje [A]
1 – –
2 – –
3 Soporte lumbar 10
4 Control dinámico 35
5 Guantera con aire acondicionado 5
6 Módulo de control del sistema eléctrico del vehículo 1 35
7 Módulo de control del sistema eléctrico del vehículo 1 20
8 Módulo de control del sistema eléctrico del vehículo 1 30
9 Techo panorámico 20
10 Módulo de control del sistema eléctrico del vehículo 1 30
11 Cubierta del techo panorámico 20
12 Electrónica de confort 5



Tablero de instrumentos (lado derecho)

Soporte de fusibles (negro)

Número Descripción Amperaje [A]
1 – –
2 – –
3 – –
4 – –
5 Módulo de interruptor de la columna de dirección 5
6 Programa electrónico de estabilización 5
7 Conector de diagnóstico terminal 15 5
8 Puerta de enlace 5
9 – –
10 – –
11 – –
12 – –

Caja de fusibles (marrón)

Número Descripción Amperajes [A]
1 Unidad de CD 5
2 Módulo de interruptor selector de tracción Audi 5
3 MMI / Radio 5
20
4 Juego de indicadores 5
5 Puerta de enlace 5
6 Bloqueo de encendido 5
7 Interruptor de luces giratorio 5
8 Ventilador del sistema de aire acondicionado 40
9 Bloqueo de la columna de dirección 5
10 Control de clima 10
11 Conector de diagnóstico terminal 30 10
12 Módulo de interruptor de la columna de dirección 5

Maletero

Panel de fusibles B (negro)

Número Descripción Amperaje [A]
1 Módulo de control de la cubierta del maletero (Avant) 30
2 Módulo de control del remolque 15
3 Módulo de control del remolque 20
4 Módulo de control del remolque 20
5 Freno de estacionamiento electromecánico 5
6 Control electrónico de la amortiguación 15
7 Freno de estacionamiento electromecánico 30
8 Módulo de control del sistema eléctrico del vehículo 2 30
9 Quattro Sport 35
10 Módulo de control del sistema eléctrico del vehículo 2 30
11 Módulo de control del sistema eléctrico del vehículo 2 20
12 Terminal 30 5

Caja de fusibles C (marrón)

Número Descripción Amperaje [A]
1 Módulo de control de la cubierta del maletero 30
2 Calefacción del asiento delantero derecho 15
3 Circuito convertidor DCDC 1 40
4 Circuito convertidor DCDC 2 40
5 Suministro eléctrico 30
6 – –
7 Freno de estacionamiento electromecánico 30
8 Calefacción de los asientos traseros 30
9 Módulo de configuración de la puerta lateral del pasajero 30
10 – –
11 Módulo de control de la puerta lateral del pasajero 15
12 – –

Panel de fusibles D (rojo)

Número Descripción Amperaje [A]
1 Salida de la consola central trasera 15
2 Salida de la consola central delantera 15
3 Salida del maletero 15
4 Encendedor 15
5 V6 FSI 5
6 Alimentación para los asientos traseros 5
7 Sistema de estacionamiento 7,5
8 Tercer limpiaparabrisas (Avant) 15
9 Interruptor del freno de estacionamiento electromecánico 5
10 Asistente lateral Audi 5
11 Calefacción de los asientos traseros 5
12 Terminal 15 de los módulos de control 5

Caja de fusibles E (negra)

Número Descripción Amperaje [A]
1 – –
2 – –
3 Amplificador DSP, radio 30
20
4 MMI 7,5
5 Preparación de radio / navegación / teléfono móvil 7,5
6 Cámara trasera 5
7 – –
8 – –
9 – –
10 – –
11 – –
12 – –

Audi S4 (2011-2012) – esquema de fusibles

Año de fabricación: 2011, 2012.

El fusible del encendedor de cigarrillos (toma de corriente) en el Volvo 850 (1996-1997) es el fusible 4 en la caja de fusibles – panel de fusibles D (rojo).

Tablero de instrumentos (lado del conductor)

Panel de fusibles D rojo en el tablero del Volvo 850 (1996-1997).

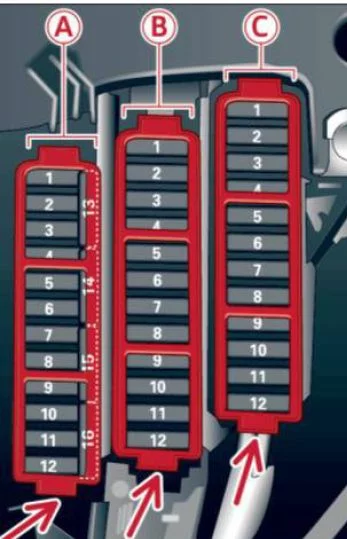

Audi S4 – esquema de fusibles – tablero de instrumentos izquierdo

Panel de fusibles A (negro)

Número Descripción Amperaje [A]
1 Control dinámico 5
2 – –
3 Homelink 5
4 – –
5 Control de clima 5
6 Ajuste de potencia del faro derecho 5
7 Ajuste de potencia del faro izquierdo 5
8 Módulo de control del sistema eléctrico del vehículo 1 5
9 Control de crucero adaptativo 5
10 Cambio de puerta 5
11 Boquillas de líquido limpiaparabrisas del calentador 5
12 Control de clima 5
13 Preparación para teléfono móvil 5
14 Airbag 5
15 Terminal 15 25
16 Motor del terminal 15 40

Caja de fusibles B (marrón)

Número Descripción Amperaje [A]
1 Espejo retrovisor interior con función de atenuación automática 5
2 Sensor de embrague 5
3 Bomba de combustible de gasolina 25
4 – –
5 Calefacción del asiento izquierdo con/sin calefacción del asiento 15
30
6 Programa electrónico de estabilidad 10
7 Bocina 25
8 Motor del regulador de la ventana de la puerta izquierda 30
9 Motor del limpiaparabrisas 30
10 Programa electrónico de estabilidad 25
11 Puerta izquierda 15
12 Sensor de lluvia y luz 5

Panel de fusibles C (rojo)

Número Descripción Amperaje [A]
1 – –
2 – –
3 Soporte lumbar 10
4 Control dinámico 35
5 Antena (Avant) 5
6 Módulo de control del sistema eléctrico del vehículo 1 35
7 Módulo de control del sistema eléctrico del vehículo 1 20
8 Módulo de control del sistema eléctrico del vehículo 1 30
9 Techo corredizo 20
10 Módulo de control del sistema eléctrico del vehículo 1 30
11 Cubierta del techo corredizo (Avant) 20
12 Electrónica de confort 5



Tablero de instrumentos (lado derecho)

Ubicación del fusible 4 del encendedor en el lado derecho del Volvo 850.
Audi S4 – esquema de fusibles – tablero de instrumentos derecho

Portafusibles A (negro)

Número Descripción Amperaje [A]
1 – –
2 – –
3 – –
4 – –
5 Módulo de interruptor de la columna de dirección 5
6 Programa electrónico de estabilización 5
7 Conector de diagnóstico terminal 15 5
8 Puerta de enlace (interfaz de diagnóstico del bus de datos) 5
9 – –
10 – –
11 – –
12 – –

Caja de fusibles B (marrón)

Número Descripción Amperaje [A]
1 Reproductor de CD / DVD 5
2 Módulo de interruptor de selección de tracción Audi 5
3 MMI / Radio 5
20
4 Juego de indicadores 5
5 Puerta de enlace (módulo de control del juego de indicadores) 5
6 Bloqueo de encendido 5
7 Interruptor giratorio de luz 5
8 Ventilador del sistema de aire acondicionado 40
9 Bloqueo de la columna de dirección 5
10 Control de clima 10
11 Conector de diagnóstico terminal 30 10
12 Módulo de interruptor de la columna de dirección 5

Maletero

Caja de fusibles del encendedor de cigarrillos en el maletero del Volvo 850.
Audi S4 – esquema de fusibles – maletero

Panel de fusibles B (negro)

Número Descripción Amperaje [A]
1 Módulo de control de la tapa del maletero (Avant) 30
2 Módulo de control del remolque 15
3 Módulo de control del remolque 20
4 Módulo de control del remolque 20
5 Freno de estacionamiento electromecánico 5
6 Control electrónico de la absorción 15
7 Freno de estacionamiento electromecánico 30
8 Módulo de control del sistema eléctrico del vehículo 2 30
9 Quattro Sport 35
10 Módulo de control del sistema eléctrico del vehículo 2 30
11 Módulo de control del sistema eléctrico del vehículo 20
12 Terminal 30 5
Leggere  Audi 80 B3 (1986-1991) – caja de fusibles

Panel de fusibles C (marrón)

Número Descripción Amperaje [A]
1 Módulo de control de la tapa del maletero 30
2 Calefacción del asiento delantero derecho 15
3 Ruta del convertidor DCDC 1 40
4 Ruta del convertidor DCDC 2 40
5 Toma de corriente eléctrica 30
6 – –
7 Freno de estacionamiento electromecánico 30
8 Calefacción de los asientos traseros 30
9 Módulo de configuración de la puerta lateral del pasajero 30
10 – –
11 Módulo de control de la puerta lateral del pasajero 15
12 – –

Panel de fusibles D (rojo)

Número Descripción Amperaje [A]
1 Salida de la consola central trasera 15
2 Salida de la consola central delantera 15
3 Salida del maletero 15
4 Encendedor de cigarrillos 15
5 V6 FSI 5
6 Alimentación para los asientos traseros 5
7 Sistema de estacionamiento 7,5
8 Parachoques trasero (Avant) 15
9 Interruptor del freno de estacionamiento electromecánico 5
10 Asistente lateral Audi 5
11 Calefacción de los asientos traseros 5
12 Terminal 15 de los módulos de control 5

Caja de fusibles E (negra)

Número Descripción Amperaje [A]
1 – –
2 – –
3 Amplificador DSP, radio 30
20
4 MMI 7,5
5 Preparación para radio / navegación / teléfono móvil 7,5
6 – –
7 Preparación para teléfono móvil 5
8 – –
9 – –
10 – –
11 – –
12 – –

Audi S4 (2014-2016) – esquema de fusibles

Año de fabricación: 2014, 2015, 2016.

El fusible del encendedor de cigarrillos (toma de corriente) en el Audi S4 (2014-2016) es el fusible 2 en la caja de fusibles – caja de fusibles C (marrón).

Tablero de instrumentos (lado del conductor)

Caja de fusibles C marrón en el tablero del Audi S4 (2014-2016).
Audi S4 – esquema de fusibles – lado del habitáculo

Caja de fusibles A (negra)

Número Descripción Amperajes [A]
1 Control dinámico 5
2 Control electrónico de estabilidad (módulo) 5
3 Sensor de presión del sistema de aire acondicionado, freno de estacionamiento eléctrico, Homelink, espejo de atenuación automática, sensor de calidad del aire / aire exterior, control electrónico de estabilidad (botón) 5
4 – –
5 Actor de sonido 5
6 Ajuste del flujo de los faros / faros principales (iluminación en curva) 5 / 7,5
7 Faro (iluminación en curva) 7,5
8 Módulos de control (freno de estacionamiento eléctrico, amortiguador, cuatro deportes), convertidor DCDC 5
9 Control de crucero adaptativo 5
10 Sensor de cambio / embrague 5
11 Asistente lateral 5
12 Ajuste del flujo de los faros, sistema de estacionamiento 5
13 Airbag 5
14 Limpiaparabrisas trasero (allroad) 15
15 Fusible auxiliar (tablero de instrumentos) 10
16 Fusible auxiliar 15 (compartimento del motor) 40

Caja de fusibles B (marrón)

Número Descripción Amperaje [A]
1 – –
2 Sensor de luz de freno 5
3 Bomba de combustible 25
4 Sensor de embrague 5
5 Calefacción del asiento izquierdo con / sin ventilación del asiento 15/30
6 Control electrónico de estabilidad (eléctrico) 5
7 Bocina 15
8 Puerta delantera izquierda (elevalunas, cierre centralizado, espejo, interruptor, iluminación) 30
9 Motor del limpiaparabrisas delantero 30
10 Control electrónico de estabilidad (válvulas) 25
11 Modelos de dos puertas: regulador de la ventana trasera izquierda, Modelos de cuatro puertas: puerta trasera izquierda (regulador de la ventana, cierre centralizado, interruptor, iluminación) 30
12 Sensor de lluvia y luz 5

Caja de fusibles C (roja)

Número Descripción Amperaje [A]
1 – –
2 – –
3 Soporte lumbar 10
4 Control dinámico 35
5 Iluminación interior (cabriolet) 5
6 Dispositivos de pulverización del parabrisas, dispositivos de pulverización de los faros 35
7 Módulo de control del sistema eléctrico del vehículo 1 20
8 Módulo de control del sistema eléctrico del vehículo 1 30
9 Motor del regulador de la ventana trasera izquierda (cabriolet) / techo corredizo 7,5 / 20
10 Módulo de control del sistema eléctrico del vehículo 1 30
11 Regulador de la ventana trasera derecha (cabriolet) / motor del parasol 7,5 / 20
12 Sistema de alarma antirrobo 5



Tablero de instrumentos (lado derecho)

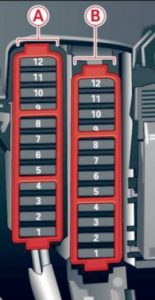

Ubicación del fusible 2 del encendedor en el lado derecho del Audi S4.
Audi S4 – esquema de fusibles – lado derecho de la cabina

Portafusibles A (negro)

Número Descripción Amperaje [A]
1 – –
2 – –
3 – –
4 – –
5 Módulo de interruptor de la columna de dirección 5
6 – –
7 Conector de diagnóstico terminal 15 5
8 Puerto (interfaz de diagnóstico del bus de datos) 5
9 Calefacción auxiliar 5
10 – –
11 – –
12 – –

Caja de fusibles B (marrón)

Número Descripción Amperaje [A]
1 Reproductor de CD / DVD 5
2 Wi-Fi 5
3 MMI / Radio 5/20
4 Juego de indicadores 5
5 Puerta de enlace (módulo de control del juego de indicadores) 5
6 Bloqueo de encendido 5
7 Interruptor de luz 5
8 Ventilador del sistema de aire acondicionado 40
9 Bloqueo de la columna de dirección 5
10 Sistema de control de clima 10
11 Conector de diagnóstico terminal 30 10
12 Módulo de interruptor de la columna de dirección 5

Maletero

Panel de fusibles del encendedor de cigarrillos en el maletero del Audi S4.
Audi S4 – esquema de fusibles – maletero

Panel de fusibles A (negro)

Número Descripción Amperaje [A]
1 – 30
2 Calefacción de la ventana trasera (cabriolet) 30
3 Cierre superior de la capota (cabriolet) 30
4 Hidráulica de la capota eléctrica (cabriolet) 50

Panel de fusibles B (negro)

Número Descripción Amperajes [A]
1 Módulo de control de la tapa del maletero (todos los caminos) / Módulo de control de la capota eléctrica (cabriolet) 30/10
2 Spoilers traseros retráctiles (RS 5 Coupe) 10
3 – –
4 – –
5 Freno de estacionamiento electromecánico 5
6 Control electrónico de la suspensión 15
7 Freno de estacionamiento electromecánico 30
8 Iluminación trasera exterior 30
9 Quattro Sport 35
10 Iluminación trasera exterior 30
11 Cierre centralizado 20
12 Terminal 30 5

Panel de fusibles C (marrón)

Número Descripción Amperaje [A]
1 Módulo de control de la cubierta del maletero (allroad) 30
2 Toma de corriente de 12 V, encendedor de cigarrillos 20
3 Ruta del convertidor DCDC 1 40
4 Ruta del convertidor DCDC 2, amplificador DSP, radio 40
5 Calefacción de la cabina superior derecha (Cabriolet) 30
6 – –
7 Freno de estacionamiento electromecánico 30
8 – –
9 Puerta delantera derecha (elevalunas, cierre centralizado, espejo, interruptor, iluminación) 30
10 Calefacción de la cabina superior izquierda (cabriolet) 30
11 Modelos de dos puertas: regulador de la ventana trasera derecha, Modelos de cuatro puertas: puerta trasera derecha (regulador de la ventana, cierre centralizado, interruptor, iluminación) 30
12 Preparación para teléfono móvil 5

Caja de fusibles E (negra)

Número Descripción Amperaje [A]
1 Calefacción del asiento delantero derecho 15
2 – –
3 – –
4 MMI 7,5
5 Radio 5
6 Cámara trasera 5
7 Calefacción de la ventana trasera (allroad) 30
8 Entretenimiento en los asientos traseros 5
9 – –
10 – –
11 – –
12 – –

Audi S4 (2017) – esquema de fusibles

Año de fabricación: 2017.

El fusible del encendedor de cigarrillos (toma de corriente) en el Audi S4 (2017) es el fusible 6 (?) en la caja de fusibles – [panel de fusibles B (rojo).

Asignación de fusibles – zona de los pies del conductor / pasajero

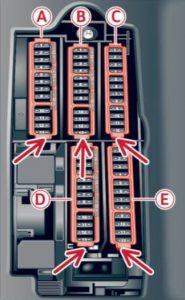

Asignación de fusibles B rojo en la zona de los pies del Audi S4 (2017).
Audi S4 – esquema del panel de fusibles – zona de los pies del pasajero delantero

Zona de los pies del pasajero delantero (vehículo con volante a la derecha)

Ubicación del fusible 6 del encendedor en el lado del pasajero del Audi S4.
Audi S4 – esquema del panel de fusibles – zona de los pies del pasajero delantero (vehículo con volante a la derecha)

Panel de fusibles A (marrón)

Nº Descripción
1 –
2 Sensor de masa de aire;

Regulación del árbol de levas.
3 Aletas de escape;

Inyectores de combustible;

Entrada del radiador.
4 Bomba de vacío;

Bomba de agua caliente;

Sensor de partículas;

Sensor de biodiésel.
5 Sensor de luz de freno
6 Válvulas del motor
7 Sonda lambda;

Sensor de masa de aire.
8 Bomba de agua;

Bomba de alta presión;

Válvula reguladora de alta presión.
9 Bomba de agua caliente
10 Sensor de presión de aceite;

Sensor de temperatura del aceite.
11 Sensor de posición del pedal del embrague
12 Válvulas del motor
13 Ventilador del radiador
14 Inyectores de combustible
15 Bobinas de encendido
16 Bomba de combustible
Leggere  Audi TT 8J (2006-2014) – Caja de fusibles

Caja de fusibles B (roja)

Nº Descripción
1 Sistema de alarma antirrobo
2 Módulo de control del motor
3 Soporte lumbar
4 Mecanismo de selección de la transmisión automática.
5 Bocina
6 Freno de estacionamiento electromecánico
7 Módulo de control de la puerta
8 Luces interiores
9 –
10 Módulo de control del airbag
11 Control electrónico de estabilidad (ESC)
12 Conector de diagnóstico;

Sensor de luz/lluvia
13 Sistema de control de clima
14 Módulo de control de la puerta delantera derecha
15 Compresor del aire acondicionado

Panel de fusibles C (negro)

Nº Descripción
1 Calefacción de los asientos delanteros
2 Limpiaparabrisas
3 Electrónica de iluminación del faro izquierdo
4 Techo panorámico
5 Módulo de control de la puerta delantera izquierda
6 Toma de corriente
7 Módulo de control de la puerta trasera derecha
8 –
9 Electrónica del faro derecho
10 Limpiaparabrisas delantero;

Limpiaparabrisas de los faros.
11 Módulo de control de la puerta trasera izquierda

Panel de fusibles D (negro)

Número Descripción
1 Ventilación del asiento;

Espejo retrovisor;

Elementos de control del aire acondicionado trasero.
2 Puerta, sistema de control de clima
3 Ajuste del sonido del actuador/sonido del escape
4 Sensor de posición del pedal del embrague
5 Arranque del motor
6 –
7 –
8 Homelink
9 Control de crucero adaptativo
10 –
11 Cámara de vídeo
12 Faro Matrix LED/faro LED derecho
13 Faro Matrix LED/faro LED izquierdo
14 Limpiaparabrisas trasero

Caja de fusibles E (roja)

Nº Descripción
1 Bobinas de encendido
2 Válvulas de los depósitos de gas natural
3 –
4 –
5 Fijación del motor
6 Transmisión automática
7 Tablero de instrumentos
8 Sistema de aire acondicionado (ventilador)
9 –
10 Control dinámico
11 Arranque del motor

Asignación de fusibles en el tablero de instrumentos del lado del conductor

Diagrama de fusibles del aire acondicionado trasero en el tablero del conductor.
Audi S4 – esquema de fusibles del cuadro – tablero de instrumentos del lado del conductor
Número Descripción
1 –
2 Teléfono
3 –
4 Pantalla Head-up
5 Interfaz de música Audi
6 Controles del aire acondicionado delantero
7 Bloqueo de la columna de dirección
8 Pantalla del sistema de infoentretenimiento
9 Juego de indicadores
10 Unidad de infoentretenimiento
11 Interruptor de luces
12 Electrónica de la columna de dirección
13 –
14 Sistema de infoentretenimiento
15 –
16 Calefacción del volante

Asignación de fusibles en el maletero izquierdo

Diagrama de fusibles del aire acondicionado trasero en el maletero izquierdo.
Audi S4 – esquema de fusibles – maletero

Panel de fusibles A (negro)

Nº Descripción
1 –
2 Descongelación del parabrisas
3 Descongelación del parabrisas
4 –
5 Control de la suspensión
6 Transmisión automática
7 Descongelación de la ventana trasera
8 Calefacción de los asientos traseros
9 Luces traseras
10 Pretensor del cinturón de seguridad del lado izquierdo
11 Cierre centralizado
12 Cubierta eléctrica del maletero

Caja de fusibles B (roja)

Número Descripción
No asignado

Panel de fusibles C (marrón)

Número Descripción
1 –
2 Teléfono
3 Soporte lumbar
4 Asistente lateral Audi
5 –
6 –
7 –
8 –
9 –
10 –
11 –
12 Homelink
13 Cámara trasera, cámaras periféricas
14 Luces traseras derechas
15 –
16 Pretensor del cinturón de seguridad derecho

Caja de fusibles E (roja)

Número Descripción
1 –
2 Amplificador de audio
3 AdBlue
4 –
5 Conexión para enganche de remolque (luz derecha)
6 –
7 Enganche de remolque
8 Conexión para enganche de remolque (luz izquierda)
9 Conexión para enganche de remolque (toma de corriente)
10 Diferencial deportivo
11 Ad Blue

Audi S4 (2018) – diagrama de fusibles

Año de fabricación: 2018.

El fusible del encendedor de cigarrillos (toma de corriente) en el Audi S4 (2018) es el fusible 7 en la caja de fusibles C (negra).

Asignación de fusibles – zona de los pies del conductor / pasajero

Caja de fusibles C negra en la zona de los pies del Audi S4 (2018).
Audi S4 – diagrama de fusibles – zona de los pies del pasajero delantero

Zona de los pies del pasajero delantero (vehículo con volante a la derecha)

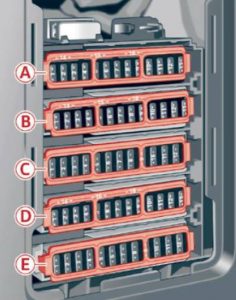

Ubicación del fusible 7 del encendedor en el lado del pasajero del Audi S4.
Audi S4 – diagrama de fusibles – zona de los pies del pasajero delantero (vehículo con volante a la derecha)

Panel de fusibles A (marrón)

Número Descripción
1 –
2 Sensor de flujo de masa de aire, control del árbol de levas, bomba del radiador de aire comprimido
3 Tubo de escape, inyectores de combustible, entrada del radiador
4 Bomba de vacío, bomba de agua caliente, sensor de partículas, sensor de biodiésel
5 Sensor de luz de freno
6 Válvulas del motor, control del árbol de levas
7 Sonda lambda, sensor de flujo de masa de aire
8 Bomba de agua, bomba de alta presión, válvula de control de alta presión
9 Bomba de agua caliente
10 Sensor de presión de aceite, sensor de temperatura de aceite
11 Sensor de posición del pedal del embrague
12 Válvulas del motor
13 Ventilador del radiador
14 Inyectores de combustible
15 Bobinas de encendido
16 Bomba de combustible

Panel de fusibles B (rojo)

Número Descripción
1 Sistema de alarma antirrobo
2 Módulo de control del motor
3 Soporte lumbar
4 Mecanismo de selección de la transmisión automática
5 Bocina
6 Freno de estacionamiento electromecánico
7 Módulo de control de la puerta
8 Luces interiores
9 –
10 Módulo de control del airbag
11 Control electrónico de estabilidad (ESC)
12 Conector de diagnóstico, sensor de luz / lluvia
13 Sistema de aire acondicionado
14 Módulo de control de la puerta delantera derecha
15 Compresor del aire acondicionado

Panel de fusibles C (negro)

Número Descripción
1 Calefacción de los asientos delanteros
2 Limpiaparabrisas
3 Electrónica de iluminación del faro izquierdo
4 Techo panorámico de cristal / techo corredizo / techo practicable
5 Módulo de control de la puerta delantera izquierda
6 Toma de corriente
7 Módulo de control de la puerta trasera derecha
8 Tracción a las cuatro ruedas
9 Electrónica del faro derecho
10 Limpiaparabrisas / lavafaros
11 Módulo de control de la puerta trasera izquierda

Caja de fusibles D (negra)

Número Descripción
1 Ventilación del asiento, espejo, control del aire acondicionado trasero
2 Puerta, sistema de control del aire acondicionado
3 Ajuste del sonido del actuador / sonido del escape
4 Sensor de posición del pedal del embrague
5 Arranque del motor
6 –
7 Puerto USB de carga trasero
8 Homelink
9 Control de crucero adaptativo
10 –
11 Cámara de vídeo
12 Faro Matrix LED / faro LED derecho
13 Faro Matrix LED / faro LED izquierdo
14 Limpiaparabrisas trasero

Caja de fusibles E (roja)

Número Descripción
1 Bobinas de encendido
2 Válvulas de los depósitos de gas natural
3 –
4 –
5 Soporte del motor
6 Transmisión automática
7 Panel de instrumentos
8 Sistema de aire acondicionado (ventilador)
9 –
10 Control dinámico
11 Arranque del motor

Asignación de fusibles en el salpicadero del lado del conductor

Panel de fusibles del encendedor de cigarrillos en el salpicadero del Audi S4.
Audi S4 – diagrama de fusibles – salpicadero del lado del conductor
Número Descripción
1 –
2 Teléfono
3 –
4 Pantalla Head-up
5 Interfaz Audi music, puerto de carga USB
6 Control del aire acondicionado delantero
7 Bloqueo de la columna de dirección
8 Pantalla del sistema de infoentretenimiento
9 Juego de indicadores
10 Unidad de infoentretenimiento
11 Interruptor de luz
12 Electrónica de la columna de dirección
13 –
14 Sistema de infoentretenimiento
15 –
16 Calefacción del volante

Asignación de fusibles en el maletero del lado izquierdo

Ubicación del fusible 7 del encendedor en el maletero izquierdo del Audi S4.
Audi S4 – diagrama de fusibles – maletero

Panel de fusibles A (negro)

Número Descripción
1 –
2 Descongelación del parabrisas
3 Descongelación del parabrisas
4 –
5 Control de la suspensión
6 Transmisión automática
7 Descongelación de la luneta trasera
8 Calefacción de los asientos traseros
9 Luces traseras
10 Pretensor del cinturón de seguridad izquierdo
11 Cierre centralizado
12 Cubierta eléctrica del maletero

Panel de fusibles B (rojo)

Número Descripción
No asignado

Caja de fusibles C (marrón)

Número Descripción
1 –
2 Teléfono
3 Soporte lumbar
4 Asistente lateral Audi
5 –
6 –
7 –
8 Módulo inteligente (depósito)
9 –
10 –
11 Linterna de 12 V.
12 Homelink
13 Cámara de marcha atrás, cámaras periféricas
14 Luces traseras derechas
15 –
16 Pretensor del cinturón de seguridad derecho

Caja de fusibles E (roja)

Número Dispositivos eléctricos
1 –
2 Amplificador de audio
3 Calefacción AdBlue
4 –
5 Enganche de remolque (luz derecha)
6 –
7 Enganche de remolque
8 Enganche de remolque (luz izquierda)
9 Enganche de remolque (toma de corriente)
10 Diferencial deportivo
11 Ad Blue

Acerca del Audi S4 (2008-2018)

El Audi S4, fabricado entre 2008 y 2018, es una versión deportiva del popular modelo Audi A4. Este modelo es conocido por su potente motor y su diseño deportivo, que combina elegancia con dinamismo. El Audi S4 de este período está equipado con un motor V6 de 3.0 litros, sobrealimentado por un compresor, que ofrece una potencia de aproximadamente 333 caballos. El vehículo cuenta con tracción a las cuatro ruedas Quattro, lo que garantiza una excelente tracción y estabilidad en la carretera. El interior del Audi S4 es lujoso y ofrece una gran cantidad de tecnologías modernas que aumentan el confort y la seguridad de la conducción.

Diagrama de la caja de fusibles del Audi S4

Esta página muestra el diagrama de la caja de fusibles del Audi S4, que es esencial para el correcto mantenimiento y reparación del sistema eléctrico del vehículo. Las ubicaciones típicas de la caja de fusibles en este modelo son debajo del capó y en el interior del vehículo, generalmente en el lado del conductor. Los diagramas muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en el sistema eléctrico. La caja de fusibles es un elemento clave que garantiza la protección de los circuitos eléctricos y el correcto funcionamiento de todos los componentes electrónicos del vehículo.

Post correlati:

  1. Audi A3 8P (2003-2013) – caja de fusibles
  2. Audi TT 8J (2006-2014) – Caja de fusibles
  3. Audi Q3 (2011-2018) – caja de fusibles
  4. Audi V8 D11 (1988-1994) – caja de fusibles
  5. Audi Q7 4L (2005-2015) – Caja de fusibles
  6. Audi A4 B8 (2007-2015) – batería
  7. Audi A3 8P (2004-2013) – batería
  8. Anulación de la inspección de servicio en Audi A4 B6 (2000-2006)
Carlos Martínez

Carlos Martínez

Soy Carlos Martínez, apasionado de la mecánica automotriz y de los sistemas eléctricos de los vehículos. Desde hace más de diez años me dedico a recopilar y analizar diagramas de cajas de fusibles y relés para diferentes marcas y modelos de automóviles. Creé este sitio web para ayudar a conductores, mecánicos y aficionados al automóvil a encontrar rápidamente la información que necesitan cuando surge un problema eléctrico en el vehículo. Sé por experiencia propia que localizar el fusible correcto puede ahorrar mucho tiempo y evitar reparaciones innecesarias. En esta página publico diagramas claros y organizados de cajas de fusibles, junto con la ubicación de los componentes y explicaciones útiles para facilitar su identificación. Mi objetivo es ofrecer información sencilla, práctica y accesible para cualquier persona que necesite entender mejor el sistema eléctrico de su coche.
