Audi S4 8V (2013) – Caja de fusibles

En este artículo encontrarás diagramas de la caja de fusibles del Audi S4 8V (2013), obtendrás información sobre la ubicación de los paneles de fusibles dentro del coche y aprenderás la asignación de cada fusible (distribución de fusibles).

Audi S4 8V (2013) – esquema de fusibles

Año de fabricación: 2013.

El fusible del encendedor de cigarrillos (toma de corriente) en el Audi S4 (2013) es el fusible 2 en la caja de fusibles – panel de fusibles C (marrón).

Tablero de instrumentos (lado del conductor)

Panel de fusibles A (negro)

Número	Descripción	Amp [A]
1	Control de dinámica	5
2	Módulo de control ESC	5
3	Sensor de presión del sistema de aire acondicionado; Freno de estacionamiento electromecánico; Homelink; Atenuación automática del espejo; Sensor de calidad del aire/ aire exterior; Botón ESC.	5
4	–	–
5	Regulación del sonido del actuador/ sonido de escape	5/15
6	Sistema de control de flujo de faros/ faros de curva	5 / 7,5
7	Faro (iluminación de curva)	7,5
8	Módulos de control (freno de estacionamiento electromecánico, amortiguador, cuatro deportes, enganche de remolque); Convertidor DCDC.	5
9	Control de crucero adaptativo	5
10	Cambio de puerta	5
11	Asistente lateral	5
12	Regulación del flujo de faros; Sistema de estacionamiento.	5
13	Airbag	5
14	Limpiaparabrisas trasero (allroad)	15
15	Fusible auxiliar (tablero de instrumentos).	10
16	Fusible auxiliar 15 (compartimento del motor).	40

Panel de fusibles B (marrón)

Nº	Descripción	Amp [A]
1	–	–
2	Sensor de luz de freno	5
3	Bomba de combustible	25
4	Sensor de embrague	5
5	Calefacción del asiento izquierdo con/ sin ventilación del asiento.	15/30
6	SALIDA	5
7	Bocina	15
8	Puerta delantera izquierda (control de ventanas, cierre centralizado, espejo, interruptor, iluminación).	30
9	Motor del limpiaparabrisas	30
10	SALIDA	25
11	Modelos de dos puertas: regulador de la ventana trasera izquierda, Modelos de cuatro puertas: puerta trasera izquierda (regulador de ventana, cierre centralizado, interruptor, iluminación).	30
12	Sensor de lluvia y luz	5

Panel de fusibles C (rojo)

Número	Descripción	Amp [A]
1	–	–
2	–	–
3	Soporte lumbar	10
4	Control dinámico	35
5	Iluminación interior (cabriolet)	5
6	Boquillas de pulverización del parabrisas; Boquillas de pulverización de los faros	35
7	Módulo de control del sistema eléctrico del vehículo 1.	20
8	Módulo de control del sistema eléctrico del vehículo 1.	30
9	Motor del regulador de la ventana trasera izquierda (cabriolet); Techo practicable.	7,5/20
10	Módulo de control del sistema eléctrico del vehículo 1.	30
11	Regulador de la ventana trasera derecha (cabriolet); Motor del parasol.	7,5/20
12	Sistema de alarma antirrobo	5

Tablero de instrumentos (lado derecho)

Soporte de fusibles A (negro)

Nº	Descripción	Amp [A]
1	–	–
2	–	–
3	–	–
4	–	–
5	Módulo del interruptor de la columna de dirección	5
6	–	–
7	Conector de diagnóstico terminal 15	5
8	Puerta (interfaz de diagnóstico Databus).	5
9	Calefacción auxiliar	5
10	–	–
11	–	–
12	–	–

Panel de fusibles B (marrón)

Número	Descripción	Amp [A]
1	Reproductor de CD/DVD	5
2	Wi-Fi	5
3	MMI/Radio	5/20
4	Juego de indicadores	5
5	Gateway (módulo de control del juego de indicadores)	5
6	Bloqueo de encendido	5
7	Interruptor de luz	5
8	Ventilador del sistema de aire acondicionado	40
9	Bloqueo de la columna de dirección	5
10	Sistema de control de aire acondicionado	10
11	Conector de diagnóstico terminal 30	10
12	Módulo del interruptor de la columna de dirección	5

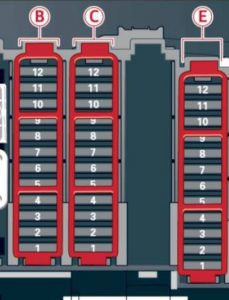

Maletero

Panel de fusibles B (negro)

Nr	Descripción	Amp [A]
1	Módulo de control de la tapa del maletero; Módulo de control de potencia superior (cabriolet).	30/10
2	Módulo de control del remolque o alerón trasero plegable (RS 5 Coupe).	15
3	Módulo de control del remolque	20
4	Módulo de control del remolque	20
5	Freno de estacionamiento electromecánico	5
6	Control electrónico de amortiguación	15
7	Freno de estacionamiento electromecánico	30
8	Iluminación trasera externa	30
9	Quattro Sport	35
10	Iluminación trasera externa	30
11	Módulo de control del sistema eléctrico del vehículo	20
12	Terminal 30	5

Panel de fusibles C (marrón)

Número	Descripción	Amp [A]
1	Módulo de control de la tapa del maletero (allroad)	30
2	Tensión 12 V; Encendedor de cigarrillos	20
3	Ruta del convertidor DCDC 1	40
4	Ruta del convertidor DCDC 2; Amplificador DSP; Radio.	40
5	Calefacción de la cabina superior derecha (Cabriolet)	30
6	–	–
7	Freno de estacionamiento electromecánico	30
8	–	–
9	Puerta delantera derecha (regulador de ventana, cierre centralizado, espejo, interruptor, iluminación).	30
10	Calefacción de la cabina superior izquierda (cabriolet)	30
11	Modelos de dos puertas: regulador de la ventana trasera derecha; Modelos de cuatro puertas: puerta trasera derecha (regulador de ventana, cierre centralizado, interruptor, iluminación).	30
12	Preparación para teléfono móvil	5

Caja de fusibles E (negra)

Número	Descripción	Amp [A]
1	Calefacción del asiento delantero derecho	15
2	–	–
3	–	–
4	MMI	7,5
5	Radio	5
6	Cámara trasera	5
7	Calefacción de la ventana trasera (allroad)	30
8	Entretenimiento en los asientos traseros	5
9	–	–
10	–	–
11	–	–
12	–	–

Acerca del Audi S4 8V (2013)

El Audi S4 8V de 2013 es un sedán deportivo que combina elegancia con rendimiento. Este modelo es conocido por su diseño dinámico y su fabricación precisa, características típicas de la marca Audi. Bajo el capó se encuentra un potente motor V6 de 3.0 litros, que proporciona una potencia y aceleración impresionantes. El Audi S4 8V está equipado con tecnologías avanzadas, incluido el sistema quattro de tracción total, que garantiza una excelente tracción y estabilidad en la carretera. El interior del vehículo ofrece materiales de lujo y funciones modernas que aumentan el confort y la comodidad tanto del conductor como de los pasajeros.

Esquema de la caja de fusibles del Audi S4 8V

Esta página muestra el esquema de la caja de fusibles para el Audi S4 8V, que es esencial para la identificación y el mantenimiento de los componentes eléctricos del vehículo. Las ubicaciones típicas de la caja de fusibles en este modelo incluyen el compartimento del motor y el interior del vehículo, más comúnmente en el lado del conductor o cerca del tablero de instrumentos. Los diagramas incluyen los números de los fusibles, sus valores de amperaje y los componentes que protegen. Al reemplazar fusibles, es importante utilizar siempre fusibles con el mismo valor de amperaje para evitar daños al sistema eléctrico. La caja de fusibles es un elemento clave para el funcionamiento seguro y fiable de su Audi S4 8V.
