Ford Transit Custom/Tourneo Custom (2019-2020…) – caja de fusibles

Ford Transit Custom/Tourneo Custom (2019-2020 ..) – diagrama de la caja de fusibles

Compartimento de pasajeros

Dos cajas de fusibles se encuentran detrás del panel extraíble debajo del volante: la caja de fusibles está a la derecha y el módulo de control de la carrocería a la izquierda (en vehículos con volante a la derecha, viceversa).

Caja de fusibles preliminar

Se encuentra debajo del asiento del conductor.

Compartimento del motor

2.0L Ecoblue y vehículo eléctrico híbrido enchufable (PHEV)

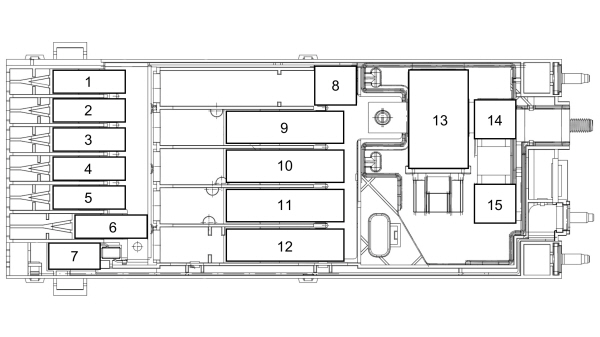

2.2L Diésel

Caja de fusibles preliminar

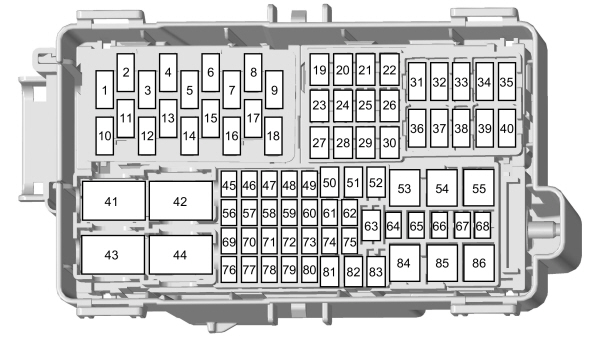

Asignación de fusibles en la caja de fusibles preliminar (2.0L Ecoblue y PHEV)

<

Nº	Amperios [A]	Descripción
1	125A	Módulo de control de la carrocería.
2	80A	Dirección asistida electrónica.
3	150A	Calentador auxiliar.
4	–	No utilizado.
5	–	No utilizado.
6	150A	Caja de fusibles del habitáculo.
7	60A	Autocaravana
8	–	Batería
9	470A	Inversor CC/CC.
10	300A	Caja de fusibles del compartimento del motor.
11	–	No utilizado.
12	150A	Caja de fusibles del conductor.
13	–	Relé de descarga de carga.
14	180A	Punto de alimentación auxiliar 1.
15	60A	Punto de alimentación auxiliar 2.

Caja de fusibles del habitáculo

Asignación de fusibles en el salpicadero (2.0L Ecoblue)

Nº	Amperios [A]	Descripción
Nº	Amperios [A]	Descripción
1	5A	Puerto USB.
2	–	No utilizado.
3	5A	Puerto USB.
4	–	No utilizado.
5	5A	Puerto USB.
6	–	No utilizado.
7	–	No utilizado.
8	–	No utilizado.
9	10 A	Espejos calefactables.
10	–	No utilizado.
11	–	No utilizado.
12	–	No utilizado.
13	–	No utilizado.
14	–	No utilizado.
15	–	No utilizado.
16	5A	Sensor de lluvia.
17	–	No utilizado.
18	20A	Motor del limpiaparabrisas trasero.
19	–	No utilizado.
20	–	No utilizado.
21	20A	Luneta trasera térmica.
22	20A	Luneta trasera térmica.
23	20A	Punto de alimentación auxiliar.
24	20A	Punto de alimentación auxiliar.
25	25A	Motor del limpiaparabrisas delantero.
26	25A	Motor del limpiaparabrisas delantero.
27	–	No utilizado.
28	–	No utilizado.
29	–	No utilizado.
30	–	No utilizado.
31	–	No utilizado.
32	–	No utilizado.
33	–	No utilizado.
34	–	No utilizado.
35	–	No utilizado.
36	–	No utilizado.
37	–	No utilizado.
38	–	No utilizado.
39	–	No utilizado.
40	–	No utilizado.
41	–	No utilizado.
42	40A	Relé de arranque/parada.

Nº	Amperios [A]	Descripción
43	–	Relé de adaptación.
44	40A	Relé de arranque/parada.
45	10 A	Módulo de adaptación.
46	15A	Módulo de remolque.
47	5A	Calefacción de combustible.
48	–	No utilizado.
49	10 A	Interruptor del pedal de freno.
50	–	No utilizado.
51	–	No utilizado.
52	30A	Asiento del conductor con soporte.
53	60A	Batería
54	60A	Inversor de potencia.
55	50A	Módulo de control de la carrocería.
56	–	No utilizado.
57	–	No utilizado.
58	10 A	Interfaz del módulo de la carrocería; Módulo de control de la interfaz del carrocero; Segunda caja de fusibles.
59	–	No utilizado.
60	–	No utilizado.
61	7,5A	Tacógrafo.
62	15A	Módulo de interfaz del carrocero.
63	20A	Punto de alimentación auxiliar.
64	–	No utilizado.
65	–	No utilizado.
66	10 A	Sistema de relé de desconexión mejorada.
67	–	No utilizado.
68	5A	Módulo de remolque.
69	30A	Dirección asistida electrónica.
70	–	No utilizado.
71	10 A	Asientos calefactables.
72	10 A	Asientos calefactables.
73	20A	Módulo de iluminación frontal adaptativa; Ajuste de faros.
74	–	No utilizado.
75	10 A	Caja de fusibles de distribución de energía.
76	–	No utilizado.
77	5A	Interruptor de faros.
78	–	No utilizado.
79	5A	Relé de arranque/parada.
80	–	No utilizado.
81	–	No utilizado.
82	–	No utilizado.
83	15A	Módulo de control de dinámica del vehículo.
84	50A	Módulo de control de la carrocería.
85	–	No utilizado.
86	50A	Módulo de control de la carrocería.

Módulo de control de la carrocería

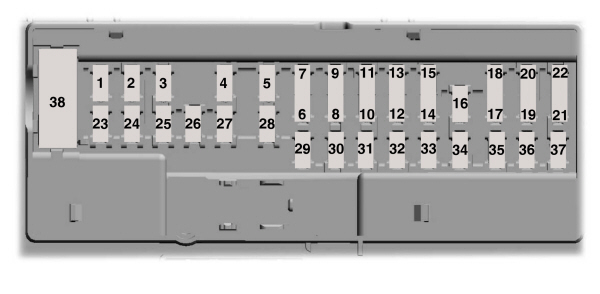

Asignación de fusibles en el módulo de control de la carrocería (2.0L Ecoblue)

Nº	Amperios [A]	Descripción
Nº	Amperios [A]	Descripción
1	–	No utilizado.
2	10 A	Inversor de potencia.
3	7,5A	Interruptor de elevalunas eléctrico; Espejos exteriores eléctricos.
4	20A	No utilizado.
5	–	No utilizado.
6	10 A	Alarma antirrobo.
7	10 A	No utilizado.
8	5A	Módem telemático.
9	5A	Sensor de intrusión; Aire acondicionado trasero.
10	–	No utilizado.
11	–	No utilizado.
12	7,5A	Control de climatización.
13	7,5A	Conexión de datos; Columna de dirección; Panel de instrumentos.
14	15A	Módulo de gestión de energía de la batería – MHEV.
15	15A	Módulo SYNC 3.
16	–	No utilizado.
17	7,5A	Tacógrafo.
18	7,5A	No utilizado.

Nº	Amperios [A]	Descripción
19	5A	Alarma acústica con alimentación por batería.
20	5A	Encendido.
21	5A	Control de calefacción con coeficiente de temperatura positivo.
22	5A	Módulo de control de advertencia de peatones.
23	30A	No utilizado.
24	30A	No utilizado.
25	20A	Módulo de la puerta del conductor.
26	30A	Módulo de la puerta del pasajero.
27	30A	No utilizado.
28	30A	No utilizado.
29	15A	No utilizado.
30	5A	No utilizado.
31	10 A	Conexión de datos; Receptor de llave remota.
32	20A	Radio; Módulo telemático.
33	–	No utilizado.
34	30A	Tacógrafo; Centro de mensajes; Calefacción con coeficiente de temperatura positivo; Inversor de corriente continua/alterna; Cámara del sistema de mantenimiento de carril; Asistencia al aparcamiento; Columna de dirección.
35	5A	No utilizado.
36	15A	Asistencia al aparcamiento; Cámara del sistema de mantenimiento de carril; Módulo de control de la columna de dirección.
37	20A	No utilizado.
38	30A	Elevalunas eléctricos.

Caja de fusibles del compartimento del motor

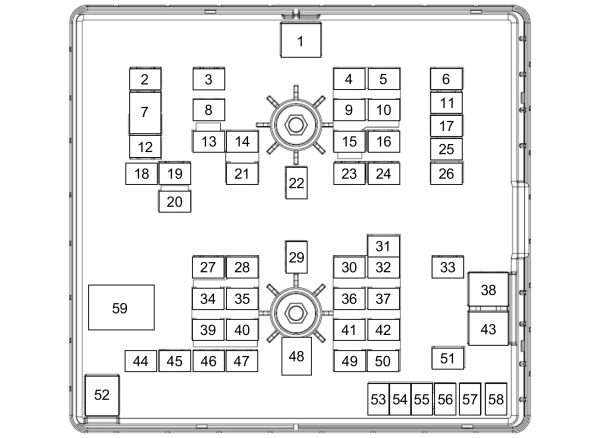

Asignación de fusibles en el compartimento del motor (2.0L Ecoblue)

Nº	Amperios [A]	Descripción
Nº	Amperios [A]	Descripción
1	50A	Limpiaparabrisas.
2	–	No utilizado.
3	40A	Elemento calefactor del parabrisas delantero derecho.
4	15A	Bomba del lavaparabrisas trasero.
5	–	No utilizado.
6	–	No utilizado.
7	40A	Motor del ventilador delantero.
8	40A	Elemento calefactor del parabrisas delantero izquierdo.
9	15A	Cerradura de la puerta trasera.
10	5A	Módulo de gestión de energía de la batería – MHEV.
11	40A	Punto de alimentación auxiliar. Puerto USB.
12	20A	Bocina
13	20A	Sistema de reducción catalítica selectiva.
14	10 A	Alimentación del vehículo 5.
15	–	No utilizado.
16	–	No utilizado.
17	10 A	Faros de alta intensidad derechos.
18	40A	Calefactor de la luneta trasera.
19	20A	Faros antiniebla delanteros.
20	10 A	Espejos plegables eléctricos.
21	15A	Alimentación del vehículo 4.
22	40A	Motor del ventilador trasero.
23	20A	Bomba de combustible.
24	40A	Relé del motor de arranque.
25	40A	Punto de alimentación auxiliar.
26	10 A	Faros de alta intensidad izquierdos.
27	40A	Sistema de reducción catalítica selectiva.
28	20A	Alimentación del vehículo 1.
29	40A	Calefactor del filtro de combustible.

Nº	Amperios [A]	Descripción
30	15A	Bomba de refrigerante.
31	5A	Sistema de prevención de bloqueo de ruedas.
32	15A	Módulo de control de la transmisión.
33	30A	Motor de arranque.
34	15A	Sistema de reducción catalítica selectiva.
35	15A	Potencia del vehículo 2.
36	5A	Motor de arranque integrado con correa – MHEV.
37	5A	Bujías de incandescencia. Módulo de control del sistema de propulsión.
38	60A	Bujías de incandescencia.
39	15A	Sistema de reducción catalítica selectiva.
40	10 A	Potencia del vehículo 3.
41	10 A	Monitor de bujías de incandescencia.
42	15A	Unidad de control de la transmisión.
43	60A	Bomba del sistema de prevención de bloqueo.
44	25A	Ventilador de refrigeración.
45	30A	Toma de remolque.
46	–	No utilizado.
47	40A	Suspensión trasera.
48	50A	Ventilador de refrigeración.
49	15A	Sensor de óxidos de nitrógeno.
50	5A	Calentador de combustible de bloque cerrado.
51	10 A	Embrague del aire acondicionado.
52	50A	Ventilador de refrigeración.
53	5A	Tensor activo – MHEV.
54	20A	Alarma de emergencia.
55	25A	Bomba de aceite de la transmisión.
56	20A	Calefacción auxiliar de combustible.
57	25A	Sistema de prevención de bloqueo con control electrónico de estabilidad.
58	30A	Toma de remolque.
59	–	Relé del ventilador de refrigeración.

Caja de fusibles preliminar

Asignación de fusibles en la caja de fusibles preliminar (2.0L Ecoblue y PHEV)

Nº	Amperios [A]	Descripción
1	125A	Módulo de control de la carrocería.
2	80A	Dirección asistida electrónica.
3	150A	Calentador auxiliar.
4	–	No utilizado.
5	–	No utilizado.
6	150A	Caja de fusibles del habitáculo.
7	60A	Autocaravana
8	–	Batería
9	470A	Inversor CC/CC.
10	300A	Caja de fusibles del compartimento del motor.
11	–	No utilizado.
12	150A	Caja de fusibles del conductor.
13	–	Relé de descarga de carga.
14	180A	Punto de alimentación auxiliar 1.
15	60A	Punto de alimentación auxiliar 2.

Caja de fusibles del habitáculo

Asignación de fusibles en el salpicadero (PHEV)

Nº	Amperios [A]	Descripción
1	–	No utilizado.
2	–	No utilizado.
3	–	No utilizado.
4	20A	Luneta trasera térmica.
5	20A	Luneta trasera térmica.
6	–	No utilizado.
7	–	No utilizado.
8	25A	Motor del limpiaparabrisas delantero.
9	25A	Motor del limpiaparabrisas delantero.
10	20A	Punto de alimentación auxiliar.
11	20A	Punto de alimentación auxiliar.
12	10 A	Espejos exteriores calefactables.
13	–	No utilizado.
14	–	No utilizado.
15	–	No utilizado.
16	5A	Puerto USB.
17	–	No utilizado.
18	5A	Puerto USB.
19	–	No utilizado.
20	5A	Puerto USB.
21	–	No utilizado.
22	–	No utilizado.
23	–	No utilizado.
24	–	No utilizado.
25	–	No utilizado.
26	–	No utilizado.
27	–	No utilizado.
28	20A	Motor del limpiaparabrisas trasero.
29	–	No utilizado.
30	5A	Limpiaparabrisas automáticos.
31	–	No utilizado.
32	15A	Módulo de control del vehículo.
33	15A	Módulo de control del vehículo.
34	15A	Módulo de control del vehículo.
35	–	No utilizado.
36	–	No utilizado.
37	50A	Módulo de control de la carrocería.
38	60A	Inversor de corriente continua/alterna.
39	–	No utilizado.
40	30A	Asiento del conductor con soporte.
41	–	No utilizado.
42	–	No utilizado.
43	10 A	Interruptor de freno.
44	–	No utilizado.
45	10 A	Generador de corriente continua / inversor de corriente alterna.
46	15A	Módulo de remolque.
47	10 A	Módulo Upfitter.
48	15A	Interfaz Upfitter.
49	5A	Tacógrafo.
50	–	No utilizado.
51	10 A	Sistema de información de ángulo muerto.
52	10 A	Caja de fusibles del compartimento del motor.
53	–	No utilizado.
54	–	No utilizado.
55	5A	Módulo de remolque.
56	–	No utilizado.
57	10 A	Relé Upfitter.
58	–	No utilizado.
59	–	No utilizado.
60	20A	Punto de alimentación auxiliar.
61	10 A	Caja de fusibles del compartimento del motor.
62	–	No utilizado.
63	20A	Control de iluminación.
64	10 A	Asientos calefactables.
65	10 A	Asientos calefactables.
66	–

Nº	Amperios [A]	Descripción
1	–	No utilizado.
2	–	No utilizado.
3	–	No utilizado.
4	20A	Luneta trasera térmica.
5	20A	Luneta trasera térmica.
6	–	No utilizado.
7	–	No utilizado.
8	25A	Motor del limpiaparabrisas delantero.
9	25A	Motor del limpiaparabrisas delantero.
10	20A	Punto de alimentación auxiliar.
11	20A	Punto de alimentación auxiliar.
12	10 A	Espejos exteriores calefactables.
13	–	No utilizado.
14	–	No utilizado.
15	–	No utilizado.
16	5A	Puerto USB.
17	–	No utilizado.
18	5A	Puerto USB.
19	–	No utilizado.
20	5A	Puerto USB.
21	–	No utilizado.
22	–	No utilizado.
23	–	No utilizado.
24	–	No utilizado.
25	–	No utilizado.
26	–	No utilizado.
27	–	No utilizado.
28	20A	Motor del limpiaparabrisas trasero.
29	–	No utilizado.
30	5A	Limpiaparabrisas automáticos.
31	–	No utilizado.
32	15A	Unidad de control del vehículo.
33	15A	Unidad de control del vehículo.
34	15A	Unidad de control del vehículo.
35	–	No utilizado.
36	–	No utilizado.
37	50A	Unidad de control de la carrocería.
38	60A	Inversor de corriente continua/alterna.
39	–	No utilizado.
40	30A	Asiento del conductor con soporte.
41	–	No utilizado.
42	–	No utilizado.
43	10 A	Interruptor de freno.
44	–	No utilizado.
45	10 A	Generador de corriente continua / inversor de corriente alterna.
46	15A	Unidad de control del remolque.
47	10 A	Módulo Upfitter.
48	15A	Interfaz Upfitter.
49	5A	Tacógrafo.
50	–	No utilizado.
51	10 A	Sistema de información de ángulo muerto.
52	10 A	Caja de fusibles del compartimento del motor.
53	–	No utilizado.
54	–	No utilizado.
55	5A	Unidad de control del remolque.
56	–	No utilizado.
57	10 A	Relé Upfitter.
58	–	No utilizado.
59	–	No utilizado.
60	20A	Punto de alimentación auxiliar.
61	10 A	Caja de fusibles del compartimento del motor.
62	–	No utilizado.
63	20A	Control de iluminación.
64	10 A	Asientos calefactables.
65	10 A	Asientos calefactables.
66	–

Acerca de Ford Transit Custom/Tourneo Custom (2019-2020…)

Ford Transit Custom y Tourneo Custom son modelos populares que se caracterizan por su versatilidad y fiabilidad. Estos vehículos son ideales tanto para uso comercial como familiar, lo que los convierte en una opción popular entre los conductores. Los modelos de 2019-2020 ofrecen varias opciones de motor, incluyendo variantes diésel y gasolina, que proporcionan un equilibrio óptimo entre rendimiento y eficiencia. El interior está diseñado pensando en la comodidad y la funcionalidad, ofreciendo un amplio espacio para pasajeros y carga. Las tecnologías modernas y las características de seguridad garantizan que la conducción no solo sea cómoda, sino también segura.

Diagrama de la caja de fusibles de Ford Transit Custom/Tourneo Custom

Esta página muestra el diagrama de la caja de fusibles para los modelos Ford Transit Custom y Tourneo Custom. En estos vehículos, la caja de fusibles se encuentra típicamente debajo del salpicadero en el lado del conductor y debajo del capó. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en el sistema eléctrico. La caja de fusibles es un elemento clave para el correcto funcionamiento de los sistemas eléctricos del vehículo, por lo que es importante conocer su disposición y funciones.
