Audi A6 C6 (2004-2011) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Audi A6 C6 (2004–2011), obtendrás información sobre la ubicación de los paneles de fusibles en el coche y aprenderás la asignación de cada fusible (distribución de fusibles).
Acerca del Audi A6 C6 (2004-2011)
El Audi A6 C6 es la tercera generación de este modelo. El vehículo fue diseñado por el italiano Walter de’Silva. El A6 C6 es similar en apariencia a su predecesor, pero es ligeramente más largo. La característica más distintiva de este modelo es el nuevo aspecto de la parrilla.
El fusible del encendedor de cigarrillos (toma de corriente) en el Audi A6 C6 (2004-2011) es el fusible 2 en la distribución de fusibles (lado del pasajero del salpicadero).
El Audi A6 C6 (2004-2011) tiene 3 ubicaciones de fusibles. Dos en el salpicadero, en el lado del pasajero y del conductor, y uno en el maletero.
Distribución de fusibles en el lado del conductor del salpicadero – fusibles audi a6 c6
Para acceder a la distribución de fusibles ubicada en el lado del conductor del salpicadero, abre la puerta del conductor y retira el clip de plástico (A) del elemento de bloqueo de la tapa delantera.
En la tapa a la izquierda del salpicadero se encuentra un clip de plástico (A) que se puede utilizar para extraer los fusibles. La manivela (B) sirve para el accionamiento de emergencia del techo solar eléctrico. En ambas tapas del salpicadero también hay una etiqueta con un diagrama de fusibles (C) para la distribución de fusibles correspondiente.

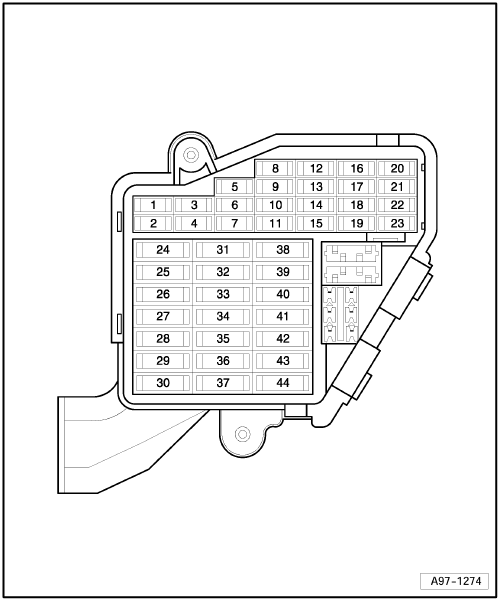

Audi A6 C6 – Esquema de distribución de fusibles – lado del conductor del salpicadero
| Número | Descripción | Amperaje [A] |
| 1 | No se usa | – |
| 2 | No se usa | – |
| 3 | Gestión del motor | 5 |
| 4 | Sensor de nivel de aceite;
Iluminación de la matrícula. |
5 |
| 5 | Aire acondicionado;
Sistema de monitorización de la presión de los neumáticos. |
5 |
| 6 | Programa electrónico de estabilidad (ESP);
Sensor de embrague. |
5 |
| 7 | Conector de diagnóstico | 5 |
| 8 | Unidad de control Homelink | 5 |
| 9 | Espejo interior
con función de atenuación automática. |
5 |
| 10 | Control de crucero adaptativo | 5 |
| 11 | No se usa | – |
| 12 | Conector de diagnóstico | 10 |
| 13 | Interruptor de la columna de dirección | 10 |
| 14 | Interruptor de las luces de freno;
2009-2011: No se usa |
– |
| 15 | Juego de intermitentes;
Módulo de control Gateway. |
10 |
| 16 | Teléfono, teléfono móvil | 5 |
| 17 | Programa electrónico de estabilidad (ESP) | 10 |
| 18 | Electrónica del faro (izquierdo) | 5 |
| 19 | Sensor de lluvia | 5 |
| 20 | Boquillas del limpiaparabrisas calefactadas | 5 |
| 21 | Ajuste del asiento (conductor) | 10 |
| 22 | Pantalla MMI | 5 |
| 23 | Freno de estacionamiento electromecánico | 5 |
| 24 | No se usa | – |
| 25 | No se usa | – |
| 26 | No se usa | – |
| 27 | No se usa | – |
| 28 | No se usa | – |
| 29 | No se usa | – |
| 30 | No se usa | – |
| 31 | Interruptor de las luces de marcha atrás;
Transmisión; Elementos del motor. |
15 |
| 32 | Controlador inteligente del módulo de potencia;
Iluminación del espacio para los pies; Faros delanteros; Bocina; Sistema de limpiaparabrisas; Volante ajustable eléctricamente. |
30 |
| 33 | Controlador inteligente del módulo de potencia
(luces del lado izquierdo). |
25 |
| 34 | Controlador inteligente del módulo de potencia
(luces del lado derecho). |
25 |
| 35 | No se usa | – |
| 36 | Lavafaros | 30 |
| 37 | Sistema electrónico de estabilidad (ESP) | 25 |
| 38 | Sistema de limpiaparabrisas | 30 |
| 39 | Módulo de control de la puerta del lado izquierdo | 15 |
| 40 | Bocina | 25 |
| 41 | Ventilador de la calefacción | 40 |
| 42 | Bloqueo electrónico
del módulo de control de encendido; Volante ajustable eléctricamente. |
30 |
| 43 | Limpiaparabrisas trasero (Avant) | 15 |
| 44 | Apertura de ventanas eléctricas
(lado izquierdo) |
35 |
Cuadro de relés – esquema de fusibles audi a6 c6
Se encuentra debajo del salpicadero, a la izquierda del volante.
Propósito
| A | Fusible de la unidad de control ABS 1 -S123- (40A) |
| b | Reserva |
| C | Reserva |
| D | Reserva |
| 1 | Relé de alimentación (terminal 15) -J329- |
| 2 | Relé del limpiaparabrisas de los faros -J39- |
| 3 | Reserva |
| 4 | Relé de arranque -J53- |
| 5 | Relé de alimentación (terminal 75x) -J694- (hasta 04.2005) |
| 6 | Relé de arranque 2 -J695- |
| 7 | Relé de señal -J4- |
| 7 | Relé de tensión de alimentación (terminal 75x) -J694- (desde 05.2005) |
| 8 | Reserva |
| 9 | Reserva |
Acerca del Audi A6 C6 (2004-2011)
El Audi A6 C6, fabricado entre 2004 y 2011, es conocido por su elegancia y sofisticación tecnológica. Este modelo ofrece una amplia gama de opciones de motor, incluyendo motores de gasolina y diésel, que proporcionan diferentes niveles de rendimiento y eficiencia. El Audi A6 C6 se caracteriza por un interior confortable, características de seguridad avanzadas y una mano de obra de calidad, lo que lo convierte en una opción popular entre los conductores que buscan fiabilidad y lujo en uno. El vehículo también está equipado con tecnologías modernas, como un sistema de navegación y sistemas de audio avanzados, que aumentan la comodidad y la experiencia de conducción.
Esquema de la caja de fusibles del Audi A6 C6
Esta página muestra el esquema de la caja de fusibles para el modelo Audi A6 C6, que es esencial para el mantenimiento adecuado y la resolución de problemas del sistema eléctrico del vehículo. La caja de fusibles en este modelo se encuentra generalmente en dos lugares: en el interior, debajo del salpicadero en el lado del conductor, y en el compartimento del motor. El esquema muestra los números de los fusibles, sus valores de amperaje y los componentes que protegen. Al reemplazar los fusibles, es importante utilizar siempre reemplazos con el mismo valor de amperaje para evitar daños al sistema eléctrico. La caja de fusibles es un elemento clave para el funcionamiento seguro y eficiente del vehículo, por lo que es importante tener una visión general de su configuración.
