Audi 100 C3 (1989-1991) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Audi 100 C3 (1989–1991), obtendrás información sobre la ubicación de los paneles de fusibles dentro del coche y aprenderás la asignación de cada fusible (distribución de fusibles).

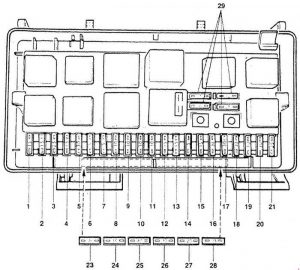

Audi 100 C3 (1989-1991) – esquema de fusibles
Año de fabricación: 1989, 1990, 1991.
El fusible del encendedor de cigarrillos (toma de corriente) en el Audi 100 C3 (1989-1991) es el fusible 4 en el esquema de fusibles
Fusibles
| N.º |
[A] |
Descripción |
| 1 | 15 | Faros antiniebla, faros antiniebla traseros |
| 2 | 15 | Faros de emergencia |
| 3 | 25 | Bocina, luces de freno |
| 4 | 15 | Luces de lectura, maletero, encendedor de cigarrillos , iluminación interior, espejo de cortesía, ordenador de a bordo |
| 5 | 30 | No se utiliza |
| 6 | 5 | Intermitentes laterales, luces de posición, derecha |
| 7 | 5 | Intermitente lateral, luces de posición, izquierda |
| 8 | 10 | Faro de cruce, intermitente |
| 9 | 10 | Faro de cruce izquierdo |
| 10 | 10 | Faro de carretera, faro derecho |
| 11 | 10 | Faro de carretera, faro izquierdo |
| 12 | 15 | Panel de instrumentos, luces de marcha atrás, control de crucero, interruptor térmico electrónico |
| 13 | 15 | Bomba de combustible |
| 14 | 5 | Guantera, compartimento del motor, iluminación de la matrícula |
| 15 | 25 | Limpiaparabrisas |
| 16 | 30 | Elementos calefactores de la luneta trasera, elementos calefactores del espejo exterior |
| 17 | 30 | Ventilador de aire fresco |
| 18 | 5 | Tercer limpiaparabrisas (familiar) |
| 19 | 10 | Cierre centralizado y unidad de control de inyección de combustible 100, 100 Quattro |
| 20 | 30 | Asientos calefactables con función de memoria de asiento |
| 21 | 25 | No se utiliza |
| 22 | – | No se utiliza |
| 23 | 30 | No se utiliza |
| 24 | 10 | No se utiliza |
| 25 | 30 | Asientos eléctricos con memoria, asiento del pasajero |
| 26 | 5 | Auto-Check, espejos ajustables eléctricamente, control de memoria del asiento del conductor |
| 27 | 10 | Unidad de control de encendido 100, 100 Quattro |
| 28 | 15 | Controlador de inyección de combustible II |
| 29 | – | Fusibles de repuesto |

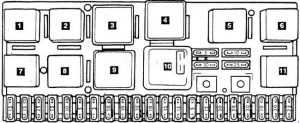

| Número | Descripción |
| 1 | abierto |
| 2 | Ventilador del radiador (nivel 2) |
| 3 | Modelos 100 – salida del ventilador de refrigeración del radiador Modelos 200 – ventilador de refrigeración del radiador (nivel 1) |
| 4 | No se utiliza |
| 5 | Relé de reducción de carga |
| 6 | No se utiliza |
| 7 | Bocina |
| 8 | Relé antirrobo |
| 9 | Boquilla pulverizadora / limpiaparabrisas con funcionamiento intermitente |
| 10 | Bomba de combustible |
| 11 | Relé del aire acondicionado |

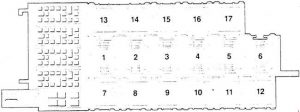

Panel de relés auxiliares
| N.º |
Descripción |
| 1 | No se utiliza |
| 2 | Unidad de control de radio para aviso de cinturón de seguridad / luz de posición |
| 3 | Unidad de control de retardo de la iluminación interior |
| 4 | No se utiliza |
| 5 | Controlador de faros delanteros |
| 6 | No se utiliza |
| 7 | Relé del ventilador del radiador de tercera etapa |
| 8 | Relé combinado ABS |
| 9 | Relé del pulverizador intensivo |
| 10 | Controlador de elevalunas |
| 11 | Controlador de elevalunas |
| 12 | Relé del limpiaparabrisas trasero |
| 13 | No se utiliza |
| 14 | Interruptor automático para elevalunas |
| 15 | Relé del asiento calefactable del conductor |
| 16 | Relé del asiento calefactable del pasajero |
| 17 | No se utiliza |
Acerca del Audi 100 C3 (1989-1991)
El Audi 100 C3, fabricado entre 1989 y 1991, es conocido por su fiabilidad y confort. Este modelo pertenece a la tercera generación del Audi 100 y ofrece diversas opciones de motorización, incluyendo motores de gasolina y diésel. Entre los motores populares se encuentran el motor de gasolina de 2.0 litros y el motor diésel de 2.5 litros, que proporcionan un rendimiento y eficiencia equilibrados. El Audi 100 C3 se caracteriza por su diseño aerodinámico y la calidad de su acabado interior, lo que lo convierte en una opción popular entre los conductores que buscan un vehículo fiable y cómodo para viajes largos.
Esquema de la caja de fusibles del Audi 100 C3
Esta página muestra el esquema de la caja de fusibles del Audi 100 C3, que es esencial para el correcto mantenimiento y reparación del vehículo. La caja de fusibles en este modelo se encuentra generalmente en el compartimento del motor y en el interior, debajo del salpicadero. El esquema muestra los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en el sistema eléctrico. La caja de fusibles es un elemento clave para la seguridad y funcionalidad del vehículo, por lo que es importante tener una visión general de su configuración y uso correcto.
