Mercedes Clase M w163 (1997-2005) – caja de fusibles
Mercedes Clase M w163 (1997-2005) – diagrama de la caja de fusibles
Año de producción: 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005.
El fusible del encendedor de cigarrillos (toma de corriente) en el Mercedes Clase M w163 (1997-2005) es el fusible 10 en la caja de fusibles del compartimento del motor.
Caja de fusibles y relés en la parte trasera izquierda del compartimento del motor (hasta el 31/08/01)
| Número |
Descripción | Amperaje [A] |
| 1 | Toma interna (X58 / 1) | 15 |
| 2 | Grupo de intermitentes (A1):
Intermitentes delanteros izquierdos (A1e1); Intermitentes delanteros derechos (E1): Intermitente izquierdo (E1e5) Luz trasera izquierda (E3): Intermitente izquierdo (E3e1) Intermitente auxiliar izquierdo (E22/1) Tubo de conexión interna, circuito L (Z53/4) Conector de conexión del enganche de remolque (X52) |
7,5 |
| 3 | Grupo de faros delanteros derechos (E2):
Luz de carretera derecha (E2e1) |
15 |
| 4 | Alimentación del techo corredizo (SHD), circuito 30:
Motor del techo corredizo (SHD) (M12) |
30 |
| 5 | Grupo de faros delanteros izquierdos (E1):
Luz de carretera izquierda (E1e1) Grupo de intermitentes (A1): Testigo de luz de carretera (A1e3) |
7,5 |
| 6 | Motor del limpiaparabrisas trasero (M6 / 4) | 7,5 |
| 7 | Interruptor combinado (S4):
Interruptor de luces de emergencia (S6/1s1) Interruptor del lavaparabrisas (S4s4) Interruptor del limpiaparabrisas (S4s5) Motor del limpiaparabrisas (M6/1) Relé K17: Relé intermitente del limpiaparabrisas delantero. |
15 |
| 8 | Unidad de control de la caja de fusibles (N78) | 25 |
| 9 | Grupo de iluminación del cuadro de instrumentos (A1)
Iluminación de la matrícula: Iluminación de la matrícula izquierda (E19/3V) Iluminación de la matrícula derecha (E19/4) Iluminación de la matrícula, soporte de rueda de repuesto izquierdo (E19/5) Iluminación de la matrícula, soporte de rueda de repuesto derecho (E19/6) Tubo de conexión del cuadro de instrumentos, circuito 58d (Z50/1): Interruptor de la ventanilla izquierda (S21/13y) Interruptor de la ventanilla derecha (S21/14) (diodos electroluminiscentes) Interruptor SIH delantero izquierdo (S51/1) Interruptor SIH delantero derecho (S51/2) (diodos electroluminiscentes) Calefactor/interruptor de CA (S98) (diodos electroluminiscentes) Combinación de interruptores de 2 posiciones (S97/6) (diodos electroluminiscentes) Interruptor ESP OFF (S76/6) (diodos electroluminiscentes) Interruptor del espejo exterior, plegable y desplegable (S50/1) (diodos electroluminiscentes) Interruptor de ajuste eléctrico de los faros (SI/1) (diodos electroluminiscentes) Interruptor del limpiaparabrisas/lavaparabrisas trasero (S78) (diodos electroluminiscentes) Interruptor del techo corredizo (S13/2) (diodos electroluminiscentes) Interruptor de las luces de marcha atrás (S16/2) Iluminación (R3e1) Grupo de interruptores de la consola central (S21). |
7,5 |
| 10 | Radio (A2)
Tubo de conexión del techo corredizo, circuito 15R (Z54/1): Parasol izquierdo con luz (Е14/1) Parasol derecho con luz (E14/2) Unidad de control del ordenador de a bordo (N41) Ajuste automático del espejo interior (H7) Encendedor de cigarrillos delantero (con iluminación del cenicero) R3: Elemento calefactor (R3r1) Lámpara de la guantera (E13/1) Grupo de intermitentes (A1): Testigo del airbag y testigo de advertencia (A1e15). |
10 |
| 11 | Sensor de flujo de masa de aire de película caliente (B2 / 5) Sensor de posición del árbol de levas (L5 / 1) Válvulas de inyección (Y62) En el caso del M111: • Módulo de control HFM (N3 / 4) |
10 |
| 12 | Tubo de conexión interna, circuito 58L (Z53 / 6): • Conector de conexión del enganche de remolque (X52) • Luz trasera izquierda (E3): • Luz trasera izquierda y luz de posición (E3e2) Grupo de faros delanteros izquierdos (E1): • Luz de posición y luz de estacionamiento izquierda (E1e3) • Iluminación de posición izquierda (E1e6) |
7,5 |
| 13 | Tubo de conexión del techo corredizo, circuito 30 (Z54 / 2): • Luz de techo delantera (con retardo de apagado y luz de lectura delantera) (E15 / 2) • Luz interior trasera (E15 / 3) • Luz de techo trasera izquierda (E15 / 8) • Luz de techo trasera derecha (E15 / 9) • Luces de bienvenida delanteras izquierdas (E17 / 16) • Luces de bienvenida delanteras derechas (E17 / 15) • Unidad de control del ordenador de a bordo (TRIP) (N41) Grupo de lavaparabrisas (A1): Sensor de ángulo de dirección (N49) Conector de enlace de datos (X11 / 4) |
10 |
| 14 | Unidad de control del motor (diésel) Dispositivo de control de inyección Válvula de recirculación de gases de escape |
25 |
| 15 | Tubo de conexión interna, circuito 54 (Z52 / 6): Luz de freno izquierda (E3): • Luz de freno izquierda (E3e4) Luz trasera derecha (E4): • Luz de freno derecha (E4e4) • Luz de freno central (E21) • Luz de freno central, soporte de rueda de repuesto (E35) • Interruptor de luz de freno |
10 |
| 16 | Conector de diagnóstico (X11 / 4) Interruptor de luces de marcha atrás (S16 / 2) Tubo de conexión del cuadro de instrumentos, circuito 15 (Z50 / 2): • Unidad de control del aire acondicionado (N19) • Interruptor de calefacción / CA (S98) • Interruptor del ventilador (S98s1) • Termostato (S98p1) • Iluminación (S98el) • Iluminación (S98e2) • Interruptor de recirculación de aire (S98s2) • Interruptor del aire acondicionado (S98s3) • Motor del actuador de la trampilla de recirculación de aire (M39) Grupo de intermitentes (A1) |
15 |
| 17 | Caja de conexión del compartimento de carga (X58 / 4) | 20 |
| 18 | Conector de conexión del enganche de remolque (X52) | 25 |
| 19 | M111: Módulo de control HFM (N3 / 4) Electroimán regulable del árbol de levas (Y49) Válvula de cierre del filtro de carbón activo (Y58) M112 / 113: Conector de conexión 87 M2e (Z7 / 36) • Válvula de conmutación EGR (Y27) • Válvula de vacío de la bomba de aire (Y32) • Sensor de oxígeno O2 izquierdo, antes del catalizador. (G3 / 3) • Sensor de oxígeno O2 derecho, antes del catalizador. (G3 / 4) Válvula de control de flujo (Y58 / 1) Sensor de oxígeno O2 izquierdo, después del catalizador. (G3 / 5) Sensor de oxígeno O2 derecho, después del catalizador. (G3 / 6) |
15 |
| 20 | No asignado | – |
| 21 | Radio (A2) Teléfono móvil Sistema de control por voz (VCS) |
15 |
| 22 | Tubo de conexión interna, circuito 15 (Z51 / 5) • Módulo de control ETC [EGS] (N15 / 3) • Interruptor de reconocimiento del haz de transmisión (S16 / 10) • Bloqueo de válvula electromagnética, reserva / estacionamiento (Y66 / 1) • Control de la caja de fusibles (N78) • Unidad de control de los sistemas de tracción (N47) Con ESP: • Sensor de ángulo de dirección (N49) Grupo de intermitentes (A1) Botón de control de crucero (S40) Con M111: Módulo de control HFM-SFI (N3 / 4) Con M112 / 113: Controlador de la electrónica del motor (N3 / 10) Controlador del ventilador de admisión (N65 / 2) en los modelos 163.174 / 175 Sensor de lluvia (B38) |
15 |
| 23 | Módulo de control de regulación del haz de los faros (N71) | 15 |
| 24 | Tubo de conexión interna, circuito 58R (Z52 / 4) • Conector de conexión del enganche de remolque (X52) Grupo de faros delanteros derechos (E2) • Luz de posición y luz de estacionamiento derecha (E2e3) Luz trasera derecha (E4) • Luz trasera derecha y luz de posición (E4e2) Lado derecho – luz de posición (E2e6) |
7,5 |
| 25 | Faro delantero derecho (E2) • Intermitente derecho (E2e5) Luz trasera derecha (E4) • Intermitente derecho (E4e1) Intermitente auxiliar derecho (E22 / 2) Controlador del sistema de tracción (N47) Tubo de conexión interna, circuito R (Z53 / 5): • Conector de conexión del enganche de remolque (X52) Grupo de iluminación del cuadro de instrumentos (A1) • Testigo del intermitente derecho (A1e2) |
7,5 |
| 26 | Terminal de conexión 15, fusible (Z3 / 29): • Bobinas de encendido M111 (T1) • Bobinas de encendido M112 (T1) • Bobinas de encendido M113 (T1) |
15 |
| 39 | No asignado | – |
| 40 | Sistema de audio | 25 |
| 41 | No asignado | – |
| 42 | Cierre centralizado: • Motor del cierre centralizado de la puerta delantera izquierda (M14 / 6) • Motor del cierre centralizado de la puerta delantera derecha (M14 / 5) Tubo de conexión del cierre centralizado, motor 1 (Z53 / 1): • Motor del cierre centralizado de la puerta trasera (M14 / 7) • Motor CL [ZV] de la puerta trasera izquierda (M14 / 8) • Motor CL [ZV] de la puerta trasera derecha (M14 / 9) • Motor del tapón del depósito CL [ZV] (M14 / 10) |
20 |
| 43 | Motor del ventilador (М2) trasero | 20 |
| 44 | Bomba de líquido del lavaparabrisas trasero (M5 / 3) | 15 |
| 44 | Tipo 163.154 / 157 Relé del ventilador del motor, etapa 1 (F1k26) Relé del ventilador del motor, etapa 1 (F1k26) Tubo de conexión de la cámara del motor izquierda, ventilador (Z56 / 2) • Ventilador auxiliar izquierdo (M4m1) • Ventilador auxiliar derecho (M4m2) |
40 |
| 45 | Bomba de aire eléctrica (M33) | 40 |
| 46 | Tubo de conexión del cuadro de instrumentos, luz antiniebla trasera (Z50 / 10) • Luz antiniebla trasera izquierda (E3e5), luz antiniebla trasera derecha (E4e5) Conector del enganche de remolque (X52) |
7,5 |
| 47 | Tubo de conexión del faro auxiliar, lado derecho del compartimento del motor (Z56 / 4) Faro delantero izquierdo (E1) • Luz antiniebla izquierda (E1e4) • Luz de carretera izquierda (E1e7), luz de carretera derecha (E2e7) Faro delantero derecho (E2) • Luz antiniebla derecha (E2e4) |
15 |
| Relés | ||
| K1 | Relé de la luneta trasera térmica | |
| K2 | Módulo de relé del VENTILADOR (K39) | |
| K3 | Relé de la bomba de combustible eléctrica (excepto motor 612.963) | |
| K4 | Relé de intermitentes izquierdos | |
| K5 | Circuito 58 del relé, iluminación de la matrícula / grupo de intermitentes | |
| K6 | Programa electrónico de estabilidad (ESP) / relé de desactivación de las luces de freno | |
| K7 | Relé de la señal de giro derecha | |
| K8 | Relé de arranque (interruptor electromagnético, borne 50) | |
| K9 | Circuito del relé 58R (luz de posición derecha) | |
| K10 | Reserva | |
| K11 | Circuito del relé 15 retardado (solo motor 612.963) | |
| K12 | Circuito del relé 15 | |
| K13 | Circuito del relé 58L (luz de posición izquierda) | |
| K14 | Relé de confort | |
| K15 | Relé del cierre centralizado, desbloqueo del portón trasero | |
| K16 | Relé de la ventanilla delantera derecha | |
| K17 | Relé del limpiaparabrisas delantero, intermitente | |
| K18 | Relé de la ventanilla delantera izquierda | |
| K19 | Relé de la bomba de circulación de calefacción y fusible del ventilador de la caja de fusibles y relés | |
| K20 | Relé del cierre centralizado: Bloqueo de todas las puertas | |
| K21 | Relé del ventilador de calefacción | |
| K22 | Relé de las luces de cruce y contacto | |
| K23 | Relé del cierre centralizado: desbloqueo de la puerta del pasajero delantero, puertas traseras y tapón del depósito de combustible | |
| K24 | Relé del cierre centralizado: desbloqueo de la puerta del conductor | |
| K25 | Reserva | |
| K26 | Relé del ventilador del motor, etapa 1, con aire acondicionado | |
| K27 | Reserva | |
| K28 | Relé de la bomba de inyección de aire secundario | |
| K29 | Relé de las luces antiniebla traseras | |

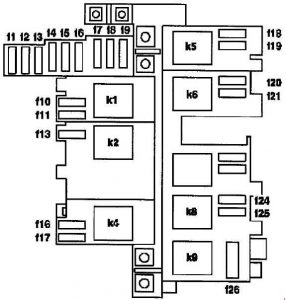

Caja de fusibles y módulos, espacio para los pies delantero derecho
| Número |
Descripción |
[A] |
| 1 | Testigo AIRBAG OFF | 7.5 |
| 2 | Encendedor de cigarrillos delantero (con iluminación del cenicero) | Hasta VIN A289564, X754619:
20
Desde VIN A289565, X754620: 15
|
| 3 | Motor del limpiaparabrisas trasero | 15 |
| 4 | Hasta VIN A289564, X754619: unidad de control E-Call (solo EE. UU.) Desde VIN A289565, X754620: motor del ventilador delantero |
7,5 40 |
| 5 | Aspiradora / aire acondicionado | Hasta VIN A289564, X754619:
7.5
Desde VIN A289565, X754620: 15
|
| 6 | Toma interna | 20 |
| 7 | No asignado | – |
| 8 | Calefacción del asiento delantero izquierdo y calefacción del asiento delantero derecho No asignado |
Hasta VIN A289564, X754619:
20 Desde VIN A289565, X754620
|
| 9 | No asignado | – |
| 10 | Interruptor de ajuste del asiento delantero izquierdo | Hasta VIN A289564, X754619:
30
Desde VIN A289565, X754620: 35
|
| 11 | Interruptor de ajuste del asiento delantero derecho | Hasta VIN A289564, X754619:
30
Desde VIN A289565, X754620: 35
|
| 13 | Retirar la bomba de combustible existente con sensor de nivel de combustible (gasolina) | 20 |
| 17 | Luneta trasera térmica | 25 |
| 19 | Bomba HCS [SRA] | 30 |
| 20 | Faro de carretera derecho | Desde VIN A289565, X754620:
7,5
|
| 21 | Intermitente izquierdo / luces de carretera | Desde VIN A289565, X754620:
7,5
|
| 24 | Motores de las ventanillas traseras y alimentación del panel de control inferior | Desde VIN A289565, X754620:
25
|
| 25 | Motores de las ventanillas delanteras y alimentación del panel de control inferior | Desde VIN A289565, X754620:
25
|
| Relés | ||
| K1 | Relé de control de confort de los asientos | |
| K2 | Relé de la bomba de combustible (gasolina) | |
| K4 | Relé de descongelación de la luneta trasera | |
| K5 | Relé de la bomba HCS [SRA] | |
| K6 | Relé auxiliar de las luces de carretera (desde VIN A289565, X754620) | |
| K8 | Panel de control inferior / interruptor de puente de contacto (desde VIN A289565, X754620) | |
| K9 | Relé para la alimentación de tensión del terminal 15 | |
