Mercedes-Benz GLK (2008-2015) – caja de fusibles
Mercedes-Benz GLK (2008-2015) – diagrama de fusibles
Año de fabricación: 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015.
El fusible del encendedor de cigarrillos (toma de corriente) en el Mercedes GLK (2008-2015) es el fusible 71 en la caja de fusibles del maletero.
Ubicación

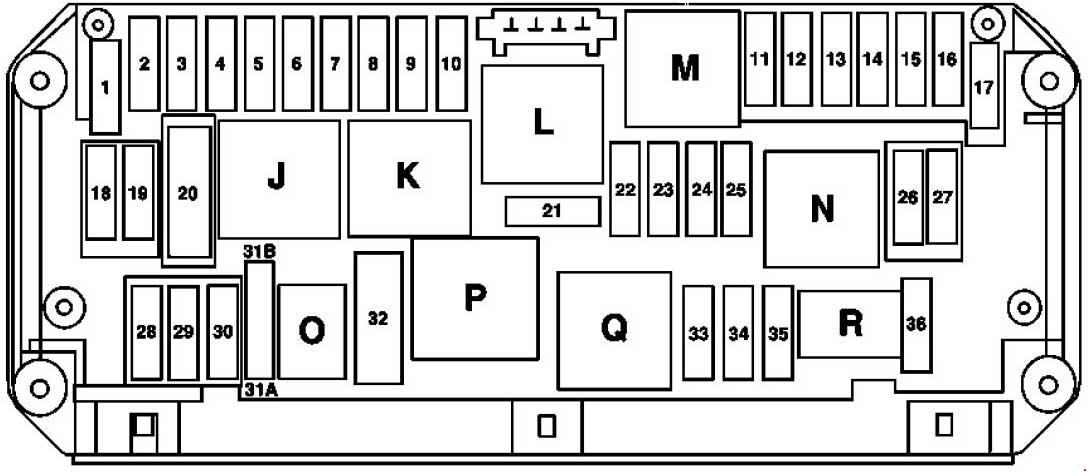

Caja de fusibles y relés a la izquierda del motor (1-36)
| Número |
Descripción |
Amperaje [A] |
| 1 | Unidad de control electrónico del programa de estabilidad (N30 / 4) | 25 |
| 2 | Controlador de la puerta delantera izquierda (N69 / 1) | 30 |
| 3 | Unidad de control de la puerta delantera derecha (N69 / 2) | 30 |
| 4 | Aplicable a motores 271.272 hasta el 31.8.08:
Controlador de la bomba de combustible (N118); Aplicable a motores 156 hasta el 31.8.08: Controlador de la bomba de combustible izquierda (N118/3); Controlador de la bomba de combustible derecha (N118/4). |
7.5 |
| Aplicable a motor diésel a partir del 1.9.08:
Sensor de condensación del filtro de combustible con elemento calefactor (B76 / 1). |
20 | |
| 5 | Juego de indicadores (A1) Válido a partir del 1.6.10:
Interruptor de luces exteriores (S1). |
7.5 |
| 6 | Aplicable a motor diésel:
Unidad de control ME-SFI [ME] (N3/10); Aplicable a motor de gasolina: Unidad de control CDI (N3 / 9). |
10 |
| 7 | Relé protegido del terminal 50;
Motor de arranque (N10 / 1kM): Motor de arranque (M1). |
20 |
| 8 | Unidad de control adicional del sistema de mantenimiento (N2 / 10) | 7.5 |
| 9 | Toma de la guantera (X58 / 31) | 15 |
| 10 | Motor del limpiaparabrisas (M6 / 1) | 30 |
| 11 | Aplicable al código (523)
Radio It / IB Audio 20 o código (510) Audio 20 en equipamiento básico. Cambiador de casetes o código (525) Radio MB Audio 50 APS o código (511) Audio 50 APS con. Cambiador de casetes DVD o código (527) COMAND APS con un reproductor de DVD (con navegación) o código (512) COMAND APS en equipamiento básico; Cambiador de casetes DVD o a partir del 1.6.09 con código (528) COMAND con. Cambiador de casetes DVD Pantalla Audio / COMAND (A40 / 8) Panel de control Audio / COMAND (A40 / 9). |
7.5 |
| 12 | Unidad de control automático y aire acondicionado (N22 / 7)
Aplicable al código (220) PARKTRONIC o código (483) Paquete o código ADVANCED AGILITY (540) Parasol o código (873) Calefacción del asiento delantero izquierdo y derecho o código (B03) Función ECO start / stop o código (430) Paquete Offroad: Panel de control superior (N72 / 1). |
7.5 |
| 13 | Unidad de control del módulo de la columna de dirección (N80) | 7.5 |
| 14 | Unidad de control electrónico del programa de estabilidad (N30 / 4) | 7.5 |
| 15 | Unidad de control adicional del sistema de mantenimiento (N2 / 10) | 7.5 |
| 16 | Aplicable al código (386) Teléfono móvil:
Conector eléctrico del teléfono móvil (X39 / 37); Aplicable a la transmisión 722: Unidad de control electrónico del módulo de transmisión (N15 / 5); Aplicable al código (B03) Función ECO start / stop Conectado a través del relé de reserva (N10 / 1kQ): Bomba de aceite eléctrica de la transmisión (M42). |
5 |
| 17 | Aplicable al código (413) Techo de cristal panorámico con techo corredizo:
Módulo de control del techo panorámico corredizo (A98); Aplicable al modelo 204.0 / 2 con código (414) Techo de cristal eléctrico inclinable y corredizo: Panel de control superior (N70). |
30 |
| 18 | Aplicable hasta el 30.11.09:
Interruptor de luces exteriores (S1). |
7.5 |
| 19 | Unidad de control eléctrico del bloqueo de la dirección (N26 / 5);
Unidad de control electrónico del bloqueo de encendido (N73). |
20 |
| 20 | Unidad de control electrónico del programa de estabilidad (N30 / 4) | 40 |
| 21 | Interruptor de luces de freno (S9 / 1);
Interruptor de luz de guantera (S17 / 9); Aplicable al código (U18) Reconocimiento automático de asiento infantil (ACSR): Reconocimiento de ocupación del asiento delantero del pasajero y ACSR (B48); Aplicable sin código (494) versión USA y sin código (U18) Reconocimiento automático de asiento infantil (ACSR [AKSE]): Reconocimiento de ocupación del asiento delantero del pasajero (B41 / 1). |
7.5 |
| 22 | Motor del ventilador del compartimento del motor y del aire acondicionado con control integrado (M4 / 7) ;
Aplicable al motor 271: Aplicable al motor 272 con código (494) versión USA: Acoplamiento del conector del terminal 87M2e (Z7 / 36) Aplicable al motor 272 sin código (494) versión USA: Válvula de control de soplado (Y58 / 1) Aplicable al motor 642: Unidad CDI (N3 / 9) Elemento calefactor del tubo de escape (R39 / 1) Aplicable al motor 646: Unidad CDI (N3 / 9) Acoplamiento del conector del terminal 87 (Z7 / 5) |
15 |
| 23 | Aplicable a motor diésel:
Unidad SAM trasera con fusible y módulo de relé (N10 / 2) Unidad CDI (N3 / 9) Acoplamiento del conector del terminal 87 (Z7 / 5) Aplicable al motor 271: Circuito 87 M1e acoplamiento del conector (Z7 / 35) Aplicable al motor 272: Circuito 87 acoplamiento del conector M1i (Z7 / 38) |
20 |
| 24 | Aplicable al motor 272:Circuito 87 acoplamiento del conector M1e (Z7 / 35) Aplicable al motor diésel: Acoplamiento del conector del terminal 87 (Z7 / 5) Aplicable al motor 646: Unidad CDI (N3 / 9) |
15 |
| 25 | Aplicable a motores 271, 272:
Unidad ME-SFI [ME] (N3 / 10) Aplicable a motor diésel: Sensor de oxígeno antes del catalizador (G3 / 2) |
15 |
| 26 | Aplicable al código (510) Audio 20 con cambiador de casetes o con código (523) Radio MB Audio 20:
Radio (A2) Aplicable al código (525) Radio MB Audio 50 APS o código (511) Audio 50 APS en accesorios. Cambiador de casetes DVD: Radio con sistema de piloto automático (A2 / 56) Aplicable al código (527) COMAND APS con un reproductor de DVD (con navegación) o código (512) COMAND APS en accesorios. Cambiador de casetes DVD o a partir del 1.6.09 con código (528) COMAND con. Cambiador de casetes DVD Controlador COMAND (A40 / 3) |
20 |
| 27 | Unidad de control eléctrico del bloqueo de la dirección (N26 / 5)
Unidad de control electrónico del bloqueo de encendido (N73) Aplicable a motor diésel: Unidad CDI (N3 / 9) Aplicable a motor de gasolina: Unidad ME-SFI [ME] (N3 / 10) |
7.5 |
| 28 | Juego de indicadores (A1) | 7.5 |
| 29 | Aplicable al código (614) Faro bi-xenón o código (618) Faro bi-xenón o código (615)
Faro bi-xenón o código (616) Grupo de faros bi-xenón con iluminación asimétrica integrada o código (621) Sistema de iluminación inteligente (conducción a la izquierda) o código (622) Sistema de iluminación inteligente (conducción a la derecha): Grupo de faros delanteros derechos (E2) Aplicable sin código (614) Faro bi-xenón y sin código (618) Faro bi-xenón sin código (615) Grupo de faros bi-xenón y sin código (616) Faro bi-xenón con iluminación asimétrica integrada y sin código (621) Sistema de iluminación inteligente (conducción a la izquierda) y sin código (622) Sistema de iluminación inteligente (conducción a la derecha): Grupo de faros delanteros derechos (E2) |
10 |
| 30 | Aplicable al código (614) Faro bi-xenón o código (618)
Faro bi-xenón o código (615) Faro bi-xenón o código (616) Grupo de faros bi-xenón con iluminación asimétrica integrada o código (621) Sistema de iluminación inteligente (conducción a la izquierda) o código (622) Sistema de iluminación inteligente (conducción a la derecha): Grupo de faros delanteros izquierdos (E1) Aplicable sin código (614) Grupo de faros bi-xenón y sin código (618) Faro bi-xenón sin código (615) Grupo de faros bi-xenón y sin código (616) Faro bi-xenón con iluminación asimétrica integrada y sin código (621) Sistema de iluminación inteligente (conducción a la izquierda) y sin código (622) Sistema de iluminación inteligente (conducción a la derecha): Grupo de faros delanteros izquierdos (E1) Aplicable al motor 642: Conector del cableado eléctrico interior y del cableado del motor (X26) |
10 |
| 31 A | Conectado a través del relé de la bocina (N10 / 1 kO):
Bocina izquierda (H2) Bocina derecha (H2 / 1) |
15 |
| 31B | Conectado a través del relé de la bocina (N10 / 1 kO):
Bocina izquierda (H2) Bocina derecha (H2 / 1) |
15 |
| 32 | Aplicable al motor 272:
Conectado a través del relé de inyección de aire secundario (N10 / 1 kP): Bomba de aire eléctrica (M33) |
40 |
| 32 | Aplicable al motor 272:
Conectado a través del relé de inyección de aire secundario (N10 / 1 kP): Bomba de aire eléctrica (M33) |
40 |
| 33 | Aplicable a la transmisión 722.6:
Unidad de control electrónico de la transmisión (N15 / 3) Aplicable a la transmisión 722.9: Unidad de control de transmisión totalmente integrada (Y3 / 8) |
10 |
| 34 | Aplicable a motor 271. 272 a partir del 1.9.08:
Controlador de la bomba de combustible (N118) Aplicable a motor 156 a partir del 1.9.08: Controlador de la bomba de combustible izquierda (N118 / 3) Controlador de la bomba de combustible derecha (N118 / 4) |
7.5 |
| 35 | Reserva | – |
| 36 | Reserva |
Bandeja de fusibles y relés en el maletero
| Número |
Descripción |
Amperaje [A] |
| 37 | Asiento del conductor Electroimán del reposacabezas NECK-PRO (Y24 / 12)
Válvula electromagnética del reposacabezas del asiento del pasajero delantero NECK-PRO (Y24 / 13) |
5 |
| 38 | Aplicable al modelo 204.2 / 9:
Conectado a través del relé del limpiaparabrisas del maletero (N10 / 2kE): Motor del limpiaparabrisas de la puerta trasera (M6 / 4) |
15 |
| 39 | Aplicable excepto vehículos en el Reino Unido hasta el 31.5.09:
Controlador de la puerta trasera izquierda (N69 / 3) |
30 |
| 40 | Reserva | – |
| 41 | Aplicable hasta el 31.3.10:
Controlador de la puerta trasera derecha (N69 / 4) Aplicable a partir del 1.4.10 Controlador de la puerta delantera derecha (N69 / 2) |
30 |
| 42 | Aplicable a motor de gasolina o motor 642 a partir del 1.12.09 o motor 651 a partir del 1.6.09:
Unidad de control de la bomba de combustible (N118) Aplicable a motor 646 o motor 642 hasta el 30.11.09 o motor 651 hasta el 31.5.09: Conectado a través de la bomba de combustible (N10 / 2kD): Bomba de combustible (M3) |
20 |
| 43 | Aplicable a partir del 1.6.09 con código (581) Climatizador automático confort:
Motor del ventilador trasero (M2 / 1) |
7.5 |
| 44 | Aplicable al modelo 204.0 / 9 con código (494) Versión USA o con código (460) Versión canadiense y sin código (275)
Paquete de memoria (asiento del conductor, columna de dirección, espejos): Grupo de interruptores, ajuste del asiento delantero derecho (S23) Aplicable sin código (494) Versión USA y sin código (460) Versión canadiense y sin código (275) Paquete de memoria (asiento del conductor, columna de dirección, espejos): Interruptor del asiento delantero del pasajero con ajuste parcialmente eléctrico (S23 / 1) |
30 |
| 45 | Aplicable al modelo 204.0 / 9 con código (494) versión USA o con código (460) versión canadiense y sin código (275) Paquete de memoria (asiento del conductor, columna de dirección, espejos): • Grupo de interruptores para el ajuste del asiento delantero izquierdo (S22) Importante sin código (494) Versión USA y sin código (460) Versión canadiense y sin código (275) Paquete de memoria (asiento del conductor, columna de dirección, espejos): • Interruptor de ajuste parcialmente eléctrico del asiento del conductor (S22 / 1) |
30 |
| 46 | Amplificador de antena para antena FM de la luneta trasera (A2 / 19) Aplicable hasta el 31.5.10 con código (551) Sistema de alarma antirrobo (ATA [EDW]) y a partir del 1.6.10 con código (551) Sistema de alarma antirrobo (ATA [EDW]) y sin código (494) Versión USA: • Sirena de alarma (H3 / 1) • Seguridad interna y unidad de control de seguridad contra remolque (N26 / 6) Aplicable al modelo 204.2: • Amplificador de antena de la luneta trasera 1 (A2 / 71) Aplicable al modelo 204.2 con código (498) Versión japonesa: • Amplificador de antena de la luneta trasera antena FM (A2 / 19) • Amplificador de antena de TV 1 y banda DAB III (A94 / 1) Aplicable al modelo 204.2 con código (537) Radio digital: • Amplificador de antena DAB banda III (A95 / 2) Aplicable al código (498) Versión japonesa y código (889) Keyless-Go: • Amplificador de antena de TV 2 y KEYLESS-GO (A94 / 2) (con modelo 204.0 / 9) • Amplificador de antena KEYLESS-GO (A94 / 4) (con modelo 204.2) Aplicable al código (889) Keyless Go: • Amplificador de antena para antena FM de la luneta trasera (A2 / 19) |
7.5 |
| 47 | Reserva | – |
| 48 | Reserva | – |
| 49 | Conectado a través del relé de calefacción de la luneta trasera (N10 / 2kC): • Calefacción de la luneta trasera (R1) |
40 |
| 50 | Aplicable al código (299) PRE-SAFE: • Enrollador delantero reversible tipo riqht emerqencv (A76 / 1) |
50 |
| 51 | Aplicable al código (299) PRE-SAFE: • Enrollador delantero izquierdo reversible de tensión de emergencia (A76) |
50 |
| 52 | Reserva | – |
| 53 | Aplicable hasta el 31.5.09 con código (550) Dispositivo de remolque: • Unidad de control de reconocimiento de remolque (N28 / 1) Aplicable a partir del 1.6.09 con código (550) Dispositivo de remolque: • Unidad de control de reconocimiento de remolque (N28 / 1) |
15 |
| 54 | Aplicable hasta el 31.5.09 con código (550) Dispositivo de remolque: • Unidad de control de reconocimiento de remolque (N28 / 1) Aplicable a partir del 1.6.09 con código (550) Dispositivo de remolque: • Unidad de control de reconocimiento de remolque (N28 / 1) Aplicable al modelo 204.075 / 077/275/277: • Grupo de interruptores de apoyo lumbar del asiento del conductor y apoyos laterales (S109 / 4) • Grupo de interruptores de apoyo lumbar del asiento del pasajero y apoyos laterales (S109 / 5) • Bloqueo de válvulas AMG del asiento delantero del pasajero (Y109 / 3) • Bloqueo de válvulas AMG del asiento del conductor (Y109 / 2) |
7.5 |
| 55 | Reserva | – |
| 56 | Aplicable hasta el 31.5.09 con código (550) Dispositivo de remolque: • Unidad de control de reconocimiento de remolque (N28 / 1) Aplicable a partir del 1.6.09 con código (550) Dispositivo de remolque: • Toma de remolque (X58) |
15 |
| 57 | Aplicable hasta el 31.5.09 con código (550) Dispositivo de remolque: • Unidad de control de reconocimiento de remolque (N28 / 1) Aplicable a partir del 1.6.09 con código (550) Dispositivo de remolque: • Unidad de control de reconocimiento de remolque (N28 / 1) |
20 |
| 58 | Aplicable al código (550) Dispositivo de remolque: • Unidad de control de reconocimiento de remolque (N28 / 1) |
20 |
| 59 | Aplicable al código (220) Parktronic: • Unidad de control del sistema de estacionamiento (N62) |
7.5 |
| 60 | Aplicable al código (409) Asientos delanteros multicontorno izquierdo / derecho: • Bomba neumática del asiento multicontorno (M40) |
7.5 |
| 61 | Aplicable al modelo 204 2/9 con portón trasero EASY-PACK con código (890): • Unidad de control del portón trasero (N121 / 1) |
40 |
| 62 | Aplicable a partir del 1.06.09 con código (275) Paquete de memoria (asiento del conductor, columna de dirección, espejos): • Unidad de control del asiento del conductor (N32 / 1) |
30 |
| 63 | Aplicable a partir del 1.06.09 con código (242) Asiento delantero del pasajero ajustable eléctricamente con memoria: • Controlador del asiento delantero del pasajero (N32 / 2) |
30 |
| 64 | Aplicable al modelo 204.0 / 9 con código (U80) Toma de corriente de 115 V en el maletero: • Unidad de control del inversor DC / AC (N24 / 3) |
25 |
| 65 | Aplicable a partir del 1.06.09 con el modelo 204.0 / 2 con código (483) Paquete ADVANCED AGILITY: • Unidad de control del sistema de amortiguación adaptativa (N51 / 5) |
15 |
| 66 | Reserva | – |
| 67 | Aplicable al sistema de audio con código (810): • Unidad de control del amplificador del sistema de audio (N40 / 3) |
30 |
| 68 | Reserva | – |
| 69 | Aplicable al modelo 204.9 con código (810) Sistema de audio: • Amplificador de altavoces traseros (N40 / 9) |
20 |
| 70 | Aplicable al modelo 204.0 / 9 con código (470) Sistema de monitoreo de presión de neumáticos (estándar): Empresa Schrader o código (475) Monitoreo de presión de neumáticos (Premium) Empresa Schrader: • Unidad de control de monitoreo de presión de neumáticos (N88) |
5 |
| 71 | Aplicable al código (301) kit de encendedor / kit para fumadores: • Encendedor delantero con iluminación de cenicero (R3) Aplicable sin código (301) Paquete de cenicero / paquete para fumadores: • Toma de corriente en la parte delantera del vehículo (X58 / 17) |
15 |
| 72 | Aplicable al modelo 204.2: • Caja de fusibles del maletero (X58 / 4) Aplicable al modelo 204.0 / 9 con código (U80) Toma de corriente de 115 V en el maletero: • Toma de 115 V (X58 / 34) |
15 |
| 73 | Aplicable a partir del 1.6.09 • Conector de diagnóstico (X1114) Aplicable al calentador estacionario con código (228): • Receptor del calentador estacionario para control remoto (A6 / 1) |
7.5 |
| 74 | Aplicable al código (889) Keyless Go: • Unidad de control KEYLESS-GO (N69 / 5) |
15 |
| 75 | Aplicable al código (228) calentador estacionario: • Calentador estacionario (A6) |
20 |
| 76 | En la toma de corriente dentro del vehículo (X58 / 1) | 15 |
| 77 | Aplicable al modelo 204.0 / 9 con código (494) Versión USA: • Unidad de control del sistema de detección de peso (WSS) (N110) |
7.5 |
| 78 | Reserva | – |
| 79 | Reserva | – |
| 80 | Reserva | – |
| 81 | Aplicable al código (518) Interfaz multimedia: • Unidad de control de la interfaz multimedia (N125 / 1) |
5 |
| 82 | Aplicable al código (228) Calentador estacionario o código (386) Teléfono móvil: • Compensador del sistema de telefonía móvil UMTS (A28 / 13) Aplicable hasta el 31.5.09 con código (498) Versión japonesa: • Unidad de control del sintonizador de TV (N143) Importante a partir del 1.6.09 con código (498) Versión japonesa: • Sintonizador de televisión digital (A90 / 3) |
57.5
7.5 |
| 83 | Aplicable al código (498) Versión japonesa: • Unidad de control de peaje electrónico (A50 / 3) Aplicable al modelo 204.0 / 9 con código (359) Sistema de llamada de emergencia TELE AID: • Unidad de control del sistema de llamada de emergencia (N123 / 4) Aplicable al modelo 204.9 a partir del 1.12.10 con código (218) Cámara de marcha atrás: • Cámara de marcha atrás (B84 / 3) |
7.5 |
| 84 | Aplicable hasta el 31.5.09 y a partir del 1.6.10 con el modelo 204.0 / 9 con código (536) Radio satelital SIRIUS: • Unidad de control de radio satelital digital de audio (SOAR) (N87 / 5) Aplicable a partir del 1.6.09 y hasta el 31.5.10 con el modelo 204.0 / 9 con código (536) Radio satelital SIRIUS: • Unidad de control SDAR / sintonizador de alta resolución (N87 / 8) Se refiere al código (537) Radio digital • Unidad de control de transmisión de audio digital (N87 / 3) Importante para el código (218) Cámara de marcha atrás sin código (498) Versión japonesa: • Módulo de alimentación de la cámara de marcha atrás (N66 / 10) Aplicable al código (218) Cámara de marcha atrás y código (498) Versión japonesa: • Unidad de control de la cámara de marcha atrás (N66 / 2) |
7.5 |
| 85 | Aplicable hasta el 31.5.09 con código (498) Versión japonesa: • Unidad de control del sintonizador de TV (N143) Aplicable a partir del 1.6.09 con código (498) Versión japonesa: • Sintonizador de televisión digital (A90 / 3) |
7.5 |
| 86 | Aplicable al modelo 204.9 con código (864) Sistema de entretenimiento trasero: • Reproductor de DVD (A40 / 4) |
7.5 |
| 87 | Aplicable al modelo 204.0 / 9 con código (359) Sistema de llamada de emergencia TELE AID: • Unidad de control del sistema de llamada de emergencia (N123 / 4) |
7.5 |
| 88 | Aplicable a partir del 1.6.09 • Reserva |
– |
| 89 | Aplicable a partir del 1.6.09 con código (550) Dispositivo de remolque: • Unidad de control de reconocimiento de remolque (N28 / 1) Aplicable a partir del 1.6.09 con motor 156: • Relé del motor del ventilador del enfriador de aceite (K25) |
20 |
| 90 | Aplicable a partir del 1.6.09 • Reserva |
– |
| 91 | Aplicable al modelo 204.0 / 9 con código (U80) Toma de corriente de 115 V en el maletero: • Unidad de control del inversor DC / AC (N24 / 3) |
25 |
| 92 | Aplicable a partir del 1.6.09 • Reserva |
– |
Acerca del Mercedes-Benz GLK (2008-2015)
El Mercedes-Benz GLK, fabricado entre 2008 y 2015, es un SUV compacto que se caracteriza por su elegante diseño y alto nivel de confort. Este modelo ofrece varias opciones de motorización, incluyendo motores de gasolina y diésel, que proporcionan un excelente rendimiento y eficiencia. El GLK es conocido por su robusta construcción y tecnologías avanzadas que garantizan seguridad y comodidad en la carretera. El interior del vehículo es espacioso y lujosamente equipado, lo que lo convierte en una opción ideal para quienes buscan un vehículo fiable y elegante.
Diagrama de la caja de fusibles del Mercedes-Benz GLK
Esta página muestra el diagrama de la caja de fusibles del Mercedes-Benz GLK, que es esencial para el correcto mantenimiento y reparación del vehículo. En este modelo, las cajas de fusibles se encuentran típicamente en el compartimento del motor y en el interior del vehículo, generalmente debajo del salpicadero. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en el sistema eléctrico. La caja de fusibles es un elemento clave en el sistema eléctrico del vehículo, por lo que es importante tener una visión general de su disposición y funciones.
