BMW X1 II F48 (2016-2021) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del BMW X1 (F48) 2016-2021, obtendrás información sobre la ubicación de los paneles de fusibles dentro del coche y aprenderás la asignación de cada fusible (distribución de fusibles).
BMW X1 II (F48) – diagrama de la caja de fusibles
Año de fabricación: 2016, 2017, 2018, 2019, 2020, 2021.

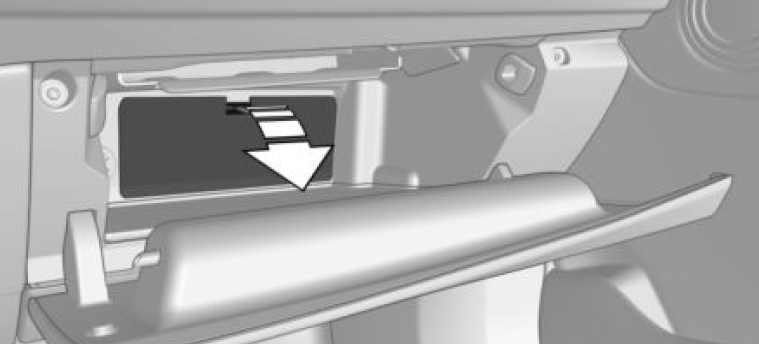

Ubicación de la caja de fusibles en la guantera
Baja la guantera, mira la flecha.
¡Al final de la publicación encontrarás la descripción de los símbolos!
Símbolos y números de fusibles
Números de fusibles relacionados con el significado del fusible.

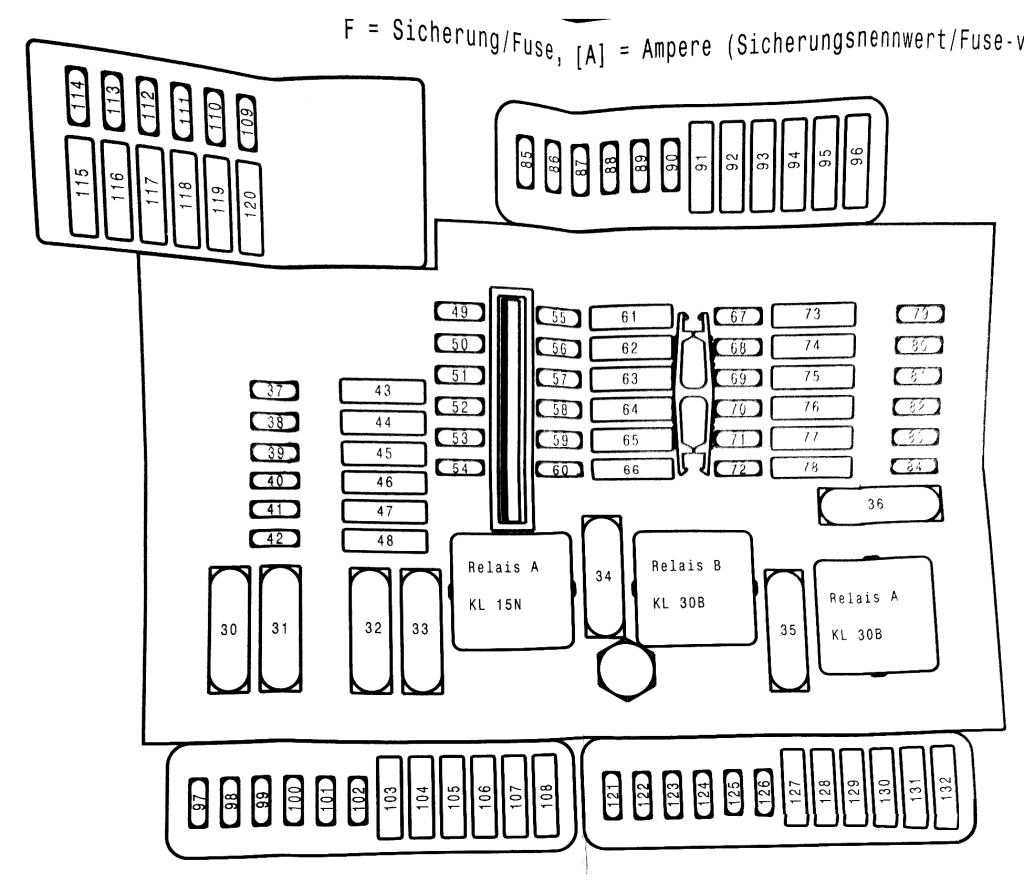

Diagrama de la caja de fusibles
| Fusible | Número |
|---|---|
| Fusible | Número |
| 30 | – |
| 31 | 50 |
| 32 | 40 |
| 33 | – |
| 34 | 40 |
| 35 | 50 |
| 36 | – |
| 37 | 5 |
| 38 | 5 |
| 39 | 5 |
| 40 | 5 |
| 41 | 5 |
| 42 | 5 |
| 43 | 30 |
| 44 | – |
| 45 | 40 |
| 46 | 5 |
| 47 | 30 |
| 48 | 30 |
| 49 | 5 |
| 50 | 5 |
| 51 | 5 |
| 52 | 5 |
| 53 | 5 |
| 54 | 5 |
| 55 | 5 |
| 56 | 5 |
| 57 | – |
| 58 | 10 |
| 59 | 5 |
| 60 | 5 |
| 61 | 20 |
| 62 | 5 |
| 63 | 20 |
| 64 | – |
| 65 | 20 |
| 66 | 20 |
| 67 | 7,5 |
| 68 | 5 |
| 69 | 7,5 |
| 70 | 5 |
| 71 | 7,5 |
| 72 | 5 |
| 73 | 10 |
| 74 | 5 |
| 75 | 10 |
| 76 | 5 |
| 77 | – |
| 78 | 15 |
| 79 | 5 |
| 80 | 5 |
| Fusible | Número |
|---|---|
| 81 | 15 |
| 82 | 5 |
| 83 | 7,5 |
| 84 | 5 |
| 85 | 5 |
| 86 | – |
| 87 | – |
| 88 | – |
| 89 | 5 |
| 90 | 5 |
| 91 | 15 |
| 92 | 10 |
| 93 | 15 |
| 94 | 20 |
| 95 | 30 |
| 96 | 10 |
| 97 | – |
| 98 | – |
| 99 | – |
| 100 | 5 |
| 101 | 5 |
| 102 | 15 |
| 103 | 20 |
| 104 | 20 |
| 105 | – |
| 106 | – |
| 107 | 40 |
| 108 | – |
| 109 | 5 |
| 110 | 5 |
| 111 | 5 |
| 112 | – |
| 113 | 10 |
| 114 | – |
| 115 | 5 |
| 116 | – |
| 117 | – |
| 118 | – |
| 119 | 20 |
| 120 | 20 |
| 121 | – |
| 122 | 5 |
| 123 | 5 |
| 124 | 10 |
| 125 | 10 |
| 126 | – |
| 127 | 30 |
| 128 | 30 |
| 129 | 30 |
| 130 | 10 |
| 131 | 30 |
| 132 | 20 |
Diagrama BDC (Unidad de control de la carrocería)
| Fusible | Amperaje [A] |
|---|---|
| 1 | 30 |
| 2 | 30 |
| 3 | 20 |
| 4 | 30 |
| 5 | 30 |
| 6 | 30 |
| 7 | 20 |
| 8 | – |
| 9 | 5 |
| 10 | 7,5 |
| 11 | 7,5 |
| 12 | 5 |
| 13 | 15 |
| 14 | 15 |
Significado de los símbolos de los fusibles de BMW
La lista se actualizará constantemente. Si tienes sugerencias, ¡deja un comentario o escribe un correo electrónico!
| Número | Símbolo | Descripción |
| 1 |  |
ABS (sistema de prevención de bloqueo de ruedas durante el frenado), DSC (control dinámico de estabilidad) |
| 2 |  |
Módulo de control de la función de la columna de dirección |
| 3 |  |
Módulo de remolque, enganche de remolque |
| 4 |  |
Pantalla Head-Up (HUD) |
| 5 |  |
Sistema START-STOP |
| 6 |  |
Espejos eléctricos |
| 7 |  |
Suspensión neumática |
| 8 |  |
Transmisión; DSC – control dinámico de estabilidad;
SMG – transmisión manual secuencial. |
| 9 |  |
Faros principales; Sensor de lluvia;
Sensor de luz; Control electrónico de la altura de la dirección. |
| 10 |  |
Módulo de luces |
| 11 |  |
Cambiador de CD; Módulo Can Gateway. |
| 12 |  |
Alarma |
| 13 |   |
Sensores de estacionamiento / Home link (abrepuertas de garaje) |
| 14 |  |
Ventilador eléctrico |
| 15 |  |
Bocina |
| 16 |  |
Módulo de puerta; Cierre automático silencioso. |
| 17 |  |
Ventanas eléctricas |
| 18 |  |
Asientos calefactables |
| 19 |  |
Ajuste de asientos |
| 20 |  |
Cinturones de seguridad |
| 21 |  |
OBD |
| 22 |  |
Calefacción;Calefacción independiente para estacionamiento.
Calefacción del parabrisas. |
| 23 |  |
Control de crucero |
| 24 |  |
Relé del limpiaparabrisas trasero |
| 25 |  |
Desempañador de la ventana trasera (calefacción de la ventana trasera) |
| 26 |  |
Calentador de líquido limpiaparabrisas |
| 27 |  |
Ventilador |
| 28 |  |
Luces interiores |
| 29 |  |
Panel de instrumentos; Odómetro |
| 30 |   |
Sistema de aire acondicionado |
| 31 | DDE | Electrónica Digital Diesel (DDE) |
| 32 |  |
Relé de la bomba de combustible; Control de la bomba de combustible. |
| 33 |  |
DME – Electrónica Digital del Motor; Módulo de voltaje integrado – IVM. |
| 34 |  |
BDC (Controlador de Dominio de la Carrocería) |
| 35 |  |
Amplificador HiFi; Sintonizador de TV;
Módulo de video. Radio (?). |
| 36 |  |
Control de presión de neumáticos RDV |
| 37 |  |
Lavado delantero |
| 38 |  |
Sistema de lavado de faros |
| 39 |  |
Techo abierto; Cristal panorámico;
Módulo superior del descapotable. |
| 40 |  |
Teléfono |
| 41 |  |
Módulo superior del descapotable; Relé del descapotable. |
| 42 |  |
Encendedor delantero y trasero; Toma de 12V;
Toma de carga de la guantera (12V). |
| 43 |  |
Freno de estacionamiento |
| 44 |  |
Cerradura de la tapa del maletero (portón trasero); Cierre automático del portón trasero. |
| 45 |  |
Parasoles eléctricos traseros (para BMW F60 M5) |
| 46 |  |
Sistema de propulsión dinámica |
| 47 |  |
Tracción a las cuatro ruedas |
| 48 |  |
SISTEMA START-STOP |
| 49 |  |
Asistente de conductor |
| 50 |  |
Sistema híbrido |
| 51 |  |
Sistema de audio |
| 52 |  |
Espejo retrovisor electrocromático |
| 53 |  |
Relé del compresor de la suspensión neumática |
