Peugeot 206 (2000-2010) – caja de fusibles
En este artículo, encontrarás diagramas de la caja de fusibles del Peugeot 206 2000-2010, obtendrás información sobre la ubicación de los paneles de fusibles dentro del coche y aprenderás la asignación de cada fusible (diseño de fusibles).
Peugeot 206 (2000-2002) – esquema de fusibles
Año de fabricación: 2000, 2001, 2002.
El fusible del encendedor de cigarrillos (toma de corriente) en el Peugeot 206 (2000-2002) es el fusible 22 en el esquema de fusibles del salpicadero.

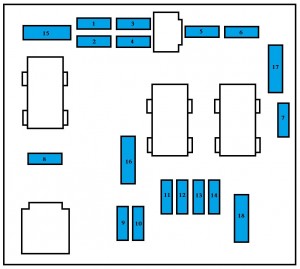

Esquema de fusibles en el compartimento del motor
| Nº | Amperaje [A] | Descripción |
| 1 * | 20 | Grupo motoventilador |
| 2 * | 60 | ABS |
| 3 * | 30 | ABS |
| 4 * | 70 | Alimentación BSI |
| 5 * | 70 | Alimentación BSI |
| 6 * | – | Libre |
| 7 * | 30 | Alimentación de encendido |
| 8 * | – | Libre |
| * Fusibles “maxi”
alimentación de circuitos eléctricos adicionales. |
||
| Número | Amperaje [A] | Descripción |
| 1 | 10 | Relé de luz de marcha atrás;
Sensor de velocidad del vehículo. |
| 2 | 15 | Válvula solenoide de llenado del depósito;
Bomba de combustible. |
| 3 | 10 | Unidad de cálculo ABS |
| 4 | 10 | Unidad de control de la transmisión automática;
Unidad de control del motor. |
| 5 | – | Libre |
| 7 | 20 | Bomba lavaparabrisas de faros |
| 8 | 20 | Relé del grupo ventilador;
Unidad de control del motor; Válvula solenoide de control del motor. |
| 9 | 15 | Faro izquierdo de cruce |
| 10 | 15 | Faro derecho de cruce |
| 11 | 10 | Faro izquierdo de carretera |
| 12 | 15 | Faro derecho de carretera |
| 13 | 15 | Bocina |
| 14 | 10 | Bombas lavaparabrisas delanteras |
| 15 | 30 | Calentador del módulo de la mariposa;
Sonda lambda; Unidad de control del motor; Caudal de aire; Encendido; Válvula solenoide del motor; Inyectores. |
| 16 | 30 | Relé de la bomba de aire |
| 17 | 30 | Velocidad alta y baja del limpiaparabrisas |
| 18 | 40 | Ventilador del aire acondicionado |
Cuadro de fusibles del salpicadero
| Número | Amperaje [A] | Descripción |
| 1 | 15 | Asiento calefactable;
Sirena de alarma. |
| 4 | 20 | Pantalla multifunción;
Controlador de navegación; Iluminación del maletero; Reproductor de radio; Controlador de techo solar. |
| 5 | 15 | Diagnóstico de la transmisión automática |
| 6 | 10 | Nivel de refrigerante;
Transmisión automática; Reproductor de radio. |
| 7 | 15 | Equipo de dirección;
Alarma instalada en el servicio posventa; Sensor de lluvia. |
| 9 | 30 | Bomba hidráulica |
| 10 | 40 | Descongelación del espejo |
| 11 | 15 | Limpiaparabrisas |
| 12 | 30 | Calefacción de los asientos delanteros |
| 14 | 10 | Controlador del motor;
Airbag; Interruptores del volante. |
| 15 | 15 | Juego de indicadores;
Pantalla multifunción; Controlador de navegación; Aire acondicionado; Reproductor de radio. |
| 16 | 30 | Control de cierre de puertas y capós |
| 20 | 10 | Luz de freno derecha |
| 21 | 15 | Luz de freno izquierda;
Tercera luz de freno. |
| 22 | 30 | Luz de techo delantera;
Iluminación del panel; Encendedor de cigarrillos. |
| S1 | Acoplamiento PARC |
Peugeot 206 (2003-2010) – esquema de la caja de fusibles
Año de fabricación: 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010.
El fusible del encendedor de cigarrillos (toma de corriente) en el Peugeot 206 (2003-2010) es el fusible 22 en la caja de fusibles del salpicadero.
Caja de fusibles en el compartimento del motor
O
| Número | Amperios [A] | Descripción |
| 1 * | 20 | Grupo motoventilador |
| 2 * | 60 | ABS / ESP |
| 3 * | 30 | ABS / ESP |
| 4 * | 70 | Alimentación BSI |
| 5 * | 70 | Alimentación BSI |
| 6 * | – | Libre |
| 7 * | 30 | Alimentación de encendido |
| 8 * | – | Libre |
| * Fusibles “maxi” con “protección adicional de los circuitos eléctricos. | ||
| Número | Amperios [A] | Descripción |
| 1 | 10 | Módulo de calefacción (Diésel); Sensor de agua en el diésel; Relé de luz de marcha atrás; Sensor de velocidad del vehículo; Medidor de caudal de aire (Diésel). |
| 2 | 15 | Válvula solenoide del depósito; Bomba de combustible. |
| 3 | 10 | Unidad de control del motor ABS/ESP; Relé de freno ESP. |
| 4 | 10 | Unidad de control de la transmisión automática |
| 5 | – | Libre |
| 6 | 15 | Faros antiniebla delanteros |
| 7 | 20 | Bomba lavaparabrisas de faros |
| 8 | 20 | Relé del grupo motoventilador; Bomba de inyección diésel; Regulador de potencia de presión diésel; Válvula solenoide del motor. |
| 9 | 15 | Faro de luz de cruce izquierdo |
| 10 | 15 | Faro de luz de cruce derecho |
| 11 | 10 | Faro de luz de carretera izquierdo |
| 12 | 15 | Faro de luz de carretera derecho |
| 13 | 15 | Bocina |
| 14 | 10 | Bombas lavaparabrisas |
| 15 | 30 | Calentador del módulo de la mariposa; Bomba de inyección diésel; Sonda lambda; Medidor de caudal de aire; Bobina de encendido; Válvula solenoide de control del motor; Calefacción diésel; Inyectores. |
| 16 | 30 | Relé de la bomba de aire |
| 17 | 30 | Velocidad alta y baja del limpiaparabrisas |
| 18 | 40 | Ventilador del aire acondicionado |
Caja de fusibles en el salpicadero
| Número | Amperios [A] | Descripción |
| 1 | 15 | Asiento calefactable; Sirena de alarma. |
| 4 | 20 | Pantalla; Navegación; Iluminación del maletero; Radio; Techo solar; Interruptores del volante; Enganche de remolque. |
| 5 | 15 | Diagnóstico de la transmisión automática |
| 6 | 10 | Nivel de refrigerante; Transmisión automática; Radio; Sensor de ángulo del volante (ESP). |
| 7 | 15 | Alarma instalada en el servicio posventa |
| 9 | 30 | Bomba hidráulica |
| 10 | 40 | Descongelación del espejo retrovisor |
| 11 | 15 | Limpiaparabrisas |
| 12 | 30 | Calefacción del parabrisas delantero |
| 14 | 10 | Airbag; Interruptores del volante; Sensor de lluvia. |
| 15 | 15 | Panel de instrumentos; Pantalla multifunción; Navegación; Aire acondicionado; Radio. |
| 16 | 30 | Control de cierre y apertura de puertas y capós. |
| 20 | 10 | Luz de freno derecha |
| 21 | 15 | Luz de freno izquierda; Tercera luz de freno. |
| 22 | 30 | Iluminación de techo delantera; Iluminación del panel; Encendedor de cigarrillos. |
| S1 | Junta PARC |
