Toyota Land Cruiser 100 (1998-2007) – caja de fusibles

En este artículo encontrarás diagramas de la caja de fusibles del Toyota Land Cruiser 100 (1998–2007), descubrirás dónde se encuentran los paneles de fusibles dentro del vehículo y obtendrás información detallada sobre la asignación y el diseño de cada fusible.

Toyota Land Cruiser 100 (1998-2007) – esquema del panel de fusibles

Año de fabricación: 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007.

El fusible del encendedor de cigarrillos (toma de corriente) en el Land Cruiser 100 (1998-2007) es el fusible 2 en el panel de fusibles de la cabina.

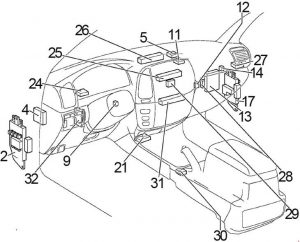

Cabina

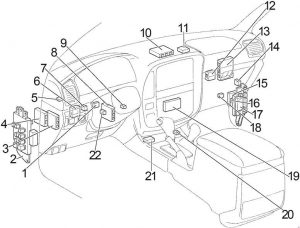

LHD

1998-2003

2003-2007

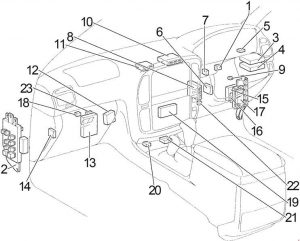

RHD

1. ’98 -’03: intermitente
2. ’98 -’03: panel de fusibles
   ’03 -’07: panel de fusibles / módulo ECU de la carrocería
3. ’98 -’03: ECU ABS
4. Controlador de inclinación y telescópico
5. Computadora con llave transpondedora
6. ’98 -’03: ECU de bloqueo de puerta inalámbrico
7. ’98 -’03: ECU ECT
8. ’98 -’03: ECU de control de suspensión
9. Amplificador de llave transpondedora
10. ’98 -’03: ECU de instrumentos
11. ECU antirrobo
12. Relé de antena automática
13. Motor y ECU ECT
14. Relé de control de bloqueo del diferencial central
15. ’98 -’03:
    ECU de control de bloqueo delantero / trasero
    o
    ECU de control de bloqueo trasero
16. ’98 -’03: Calculadora de control de crucero
17. ’98 -’03: Bloqueo de conexiones (relé MTR)
    ’03 -’07: Panel de fusibles
18. ’98 -’03: amplificador de calentador viscoso
19. ’98 -’03: ECU central
20. 98-03: sensor de retardo ABS
21. Grupo de sensores de airbag central
22. ’98 -’03: relé principal AHC
23. ’98 -’03:
    RHD:
    Temporizador de precalentamiento
24. 03-07: Control de climatización (con sistema de navegación)
25. 03-07: Bloqueo de conexiones
26. 03-07: Bloqueo de conexiones
27. 03-07: Bloqueo de conexiones
28. 03-07: Bloqueo de conexiones
29. 03-07: ECU de puerta
30. ’03 -’07: ECU de control de bloqueo de transmisión
31. 03-07: Control de climatización (sin sistema de navegación)
32. 03-07: ECU ABS y BA y TRAC y VSC

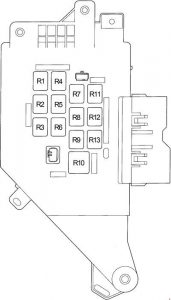

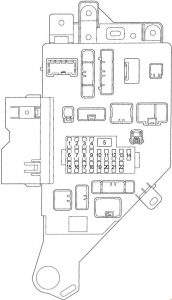

Panel de fusibles de la cabina (19 98-2003 )

Número	Fusible	Amp [A]	Descripción
1	MIRR	10	Espejo retrovisor eléctrico
2	SRS	15	Sistema de airbag SRS; Pretensores de los cinturones de seguridad.
3	CIGAR	15	Encendedor de cigarrillos; Sistema de audio para el coche; Antena de alimentación,
4	IGN	10	Sistema de inyección de combustible multipunto; Sistema de inyección de combustible multipunto secuencial; Sistema antibloqueo; Sistema de airbag SRS; Pretensores de los cinturones de seguridad; Luz de advertencia de descarga.
5	POWER	40	Sistema de control de bloqueo eléctrico de puertas; Ventanas eléctricas; Techo solar eléctrico; Asiento ajustable eléctricamente; Control de inclinación y telescópico eléctrico.
6	DOME	10	Iluminación interior; Iluminación personal.
7	AHC-IG	20	Suspensión activa con control de altura (AHC)
8	DIFF	20	Bloqueo del diferencial trasero
9	GAUGE	15	Indicadores y medidores; Indicadores de servicio y señal acústica (excepto descarga, puertas abiertas y luces de advertencia de airbag SRS); Iluminación de marcha atrás; Sistema de aire acondicionado; Transmisión automática controlada electrónicamente; Sistema de control remoto inalámbrico; Sistema de luces diurnas.
10	WIPER	20	1998-2000: Limpiaparabrisas y lavaparabrisas delanteros; Limpiaparabrisas y lavaparabrisas traseros.
		25	2001-2002: Limpiaparabrisas y lavaparabrisas delanteros; Limpiaparabrisas y lavaparabrisas traseros.

11	I / UP	7.5	Sistema de alimentación mínima del motor
12	FR FOG	15	Faros antiniebla delanteros
13	STOP	15	Luces de freno; Luz de freno montada en la parte superior.
14	RR AC	30	Sistema de aire acondicionado
15	DEFOG	20	Calefactor de la ventana trasera
16	ECU-B	15	Sistema de dirección asistida con control ajustable y telescópico; Sistema de luces diurnas; Sistema antirrobo.
17	TAIL	15	Luces traseras; Iluminación de la matrícula; Luces de estacionamiento; Iluminación del salpicadero.
18	AHC-B	15	Suspensión activa con control de altura (AHC)
19	OBD	10	Sistema de diagnóstico a bordo
20	RR HTR	10	Sistema de aire acondicionado
21	ECU-IG	15	Sistema antibloqueo; Sistema de bloqueo de la transmisión; Asientos eléctricos; Antena; Sistema de inclinación y dirección telescópica.
22	PWR OUTLET	15	Tomas de corriente

Número	Relé
R1	Cierre centralizado (bomba de combustible (C / OPN))
R2	Bomba de combustible (FUEL / PMP)
R3	(D / L (L))
R4	(SPIL / VLV)
R5	Arranque (ST / CUT)
R6	(D / L (U))
R7	Faro antiniebla delantero (FR FOG)
R8	–
R9	Desempañador de la ventana trasera (DEFOG)
R10	Ventanas eléctricas; Techo eléctrico (POWER).
R11	Calefactor trasero (RR HTR)
R12	Iluminación interior (DOME)
R13	Luces traseras (TAIL)

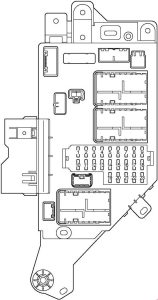

Nº	Fusible	Amp [A]	Descripción
1	PWR OUTLET	15	Tomas de corriente
2	CIG	15	Encendedor de cigarrillos
3	ACC	7.5	Iluminación del salpicadero
4	AM1	7.5	Sistema de inyección de combustible multipunto; Sistema de inyección de combustible multipunto secuencial.
5	DEFOG	20	Desempañador de la ventana trasera
6	AHC − B	15	Suspensión activa con control de altura (AHC)
7	FUEL HTR	20	Calefactor de combustible
8	POWER HTR	7.5	Calefactor eléctrico
9	AHC-IG	20	Suspensión activa con control de altura (AHC)
10	EFI NO.2	10	Sistema de control de emisiones
	ECD NO.2	10	Sistema de control de emisiones

11	GAUGE1	10	Medidores e indicadores
12	ECU-IG1	10	Sistema de inyección de combustible multipunto; Sistema de inyección de combustible multipunto secuencial.
13	ECU-B1	10	Sistema de navegación
14	DBL LOCK	15	Sistema de doble cierre
15	BATT CHARGE	30	Sistema de carga del remolque
16	A / C	15	Sistema de aire acondicionado
17	STOP	15	Luces de freno
18	OBD − 2	7.5	Sistema de diagnóstico a bordo
19	IDEL UP	7.5	Sistema de vacío
20	LH SEAT	30	Sistema de asiento eléctrico
21	DOOR	25	Sistema de cierre eléctrico; Ventanas eléctricas.
22	SUN ROOF	25	Techo electrónico
23	RR WIPER	15	Limpiaparabrisas trasero

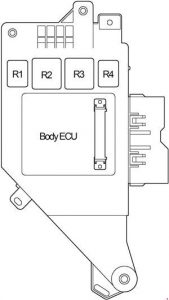

Nº	Relé
R1	Desempañador de la ventana trasera (DEFOG)
R2	Arranque (IG1 nº 2)
R3	Arranque (ACC)
R4	Iluminación interior (DOME)

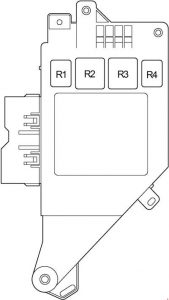

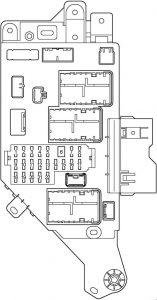

Esquema de fusibles de la cabina (derecha (2003-2007))

Nº	Fusible	Amp [A]	Descripción
1	ECU − B2	10	Sistema de cierre de puertas; Ventana eléctrica.
2	DIFF	20	Tracción a las cuatro ruedas
3	WASHER	15	Limpiaparabrisas delantero
4	RADIO	10	Sistema de audio
5	DOME	10	Iluminación interior
6	VGRS	40	Sistema de dirección de relación variable
7	P / W (FL)	20	Alimentación de la ventana
8	P / W (RL)	20	Alimentación de la ventana
9	WIPER	25	Limpiaparabrisas delantero
10	ECU-IG2	10	Sistema de aire acondicionado trasero

11	SEAT HTR	15	Calefacción del asiento
12	GAUGE2	10	Luces de reserva
13	MET	7.5	Tacómetro y medidores
14	ING	7.5	Sistema de inyección de combustible multipunto; Sistema de inyección de combustible multipunto secuencial.
15	SECURITY	7.5	Sistema antirrobo
16	P / W (RR)	20	Alimentación de la ventana
17	P / W (FR)	20	Alimentación de la ventana
18	BATT CHARGE	30	Sistema de carga del remolque
19	–	–	–
20	TIL I TEL	20	Control de inclinación y telescópico
21	RR A / C	30	Sistema de aire acondicionado trasero
22	RH SEAT	30	Sistema de asiento eléctrico

Número	Relé
R1	Bombillas de la luz de freno (STOP LP)
R2	–
R3	Encendido (IG1 nº 3)
R4	Accesorios (ACC CUT)

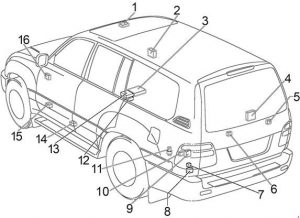

Tapa

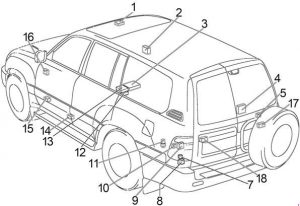

Oscilación

1. Controlador del techo solar
2. RHD: control remoto del espejo ECU
3. Amplificador de componentes estéreo
4. Amplificador de aire acondicionado
5. Relé del enfriador trasero
6. Tipo de tapa levantada: Relé del limpiaparabrisas trasero
7. Relé del enganche de remolque
8. Relé del convertidor del enganche de remolque
9. ECU de control de la bomba de combustible
10. Relé de selección de la bomba de combustible
11. Relé de forzado de funcionamiento de la bomba de combustible adicional
12. ’03 -’07: ECU de cámara de TV
13. 03-07: ECU de navegación
14. Relé del calefactor trasero
15. Grupo de válvulas de control
16. LHD: control remoto del espejo ECU
17. Tipo Oscilación: Relé del limpiaparabrisas trasero RH
18. Tipo Oscilación: Relé del limpiaparabrisas trasero LH

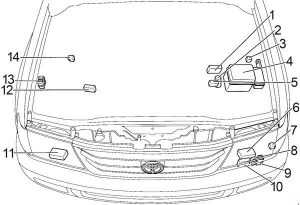

Compartimento del motor

1. Controlador del inyector (EDU)
2. Relé principal del cabrestante
3. Relé de las bujías incandescentes
4. Caja de fusibles

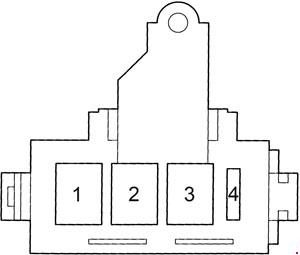

5. Bloques de fusibles
6. Controlador de faros LH
7. Relé del calentador viscoso
8. Relé de interrupción de la temperatura del agua
9. Relé del ventilador del condensador del aire acondicionado
10. Relé de control del limpiaparabrisas de los faros
11. Control de faros ECU RH
12. Bloque de fusibles (zona fría)
13. Relé de luces diurnas nº 3
14. Relé del calentador de entrada

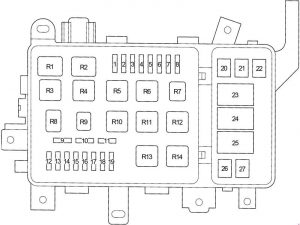

Caja de fusibles del compartimento del motor (1998-2003)

Número	Fusible	Amp [A]	Descripción
1	AM1 nº 2	20	Sistema de arranque; Intermitentes; Luces de emergencia; Todos los elementos en los fusibles “CIGAR”, “ECU-IG”, “MIRR”, “SRS”.
2	AC	20	Sistema de aire acondicionado
3	POWER HTR	10	Calefactor PTC
4	SEAT HTR	15	Calefactores de asientos
5	FUEL HTR	20	Calefactor de combustible
6	MIR HTR	15	Calefactor del espejo exterior
7	HEAD CLNER	20	Limpieza de faros
8	CDS FAN	20	Ventilador de refrigeración eléctrico
9	EFI	20	Sistema de inyección de combustible multipunto; Sistema de inyección de combustible multipunto secuencial; Sistema de control de emisiones; Bomba de combustible.
	ECD	20	Sistema de inyección de combustible multipunto; Sistema de inyección de combustible multipunto secuencial.
10	HORN	10	Bocina
11	THROTTLE	15	Sistema de control electrónico del acelerador
12	RADIO	20	Sistema de audio para el coche
13	HAZ-TRN	15	Luces de emergencia; Intermitentes.
14	AM2	30	Sistema de arranque; Sistema de inyección de combustible multipunto; Sistema de inyección de combustible multipunto secuencial; Todos los elementos en el fusible “IGN”.
15	ECU-B1	20	Sistema de control de cierre eléctrico de puertas; Ventanas eléctricas, en Limpiaparabrisas y lavaparabrisas traseros; Sistema de entrada iluminada; Sistema de control remoto inalámbrico; Espejo retrovisor eléctrico; Intermitentes y cuadros de instrumentos; Sistema de aire acondicionado; Sistema de control automático de iluminación; Sistema antirrobo.
16	HEAD (LH-UPR)	20	Faro izquierdo (luz de carretera)
17	HEAD (RH-UPR)	20	Faro derecho (luz de carretera)
18	HEAD (LH-LWR)	10	Faro izquierdo (luz de cruce); Faros antiniebla delanteros.
19	HEAD (RH-LWR)	10	Faro derecho (luz de cruce)
20	ABS nº 1	40	1998-1999: Sistema antibloqueo

50	2000-2003: Sistema antibloqueo
21	AHC	50	Suspensión activa con control de altura (AHC)
22	ACC	50	Fusible “PRW OUTLET”
23	AM1 NO.1	80	Sistema de carga; Todos los componentes en “AM1 NO.2”, “GAUGE”, “WIPER”, “
24	HTR	60	Sistema de aire acondicionado
25	GLOW	80	Sistema de precalentamiento del motor
26	ABS NO.2	40	Sistema antibloqueo
27	STARTER	30	Sistema de arranque

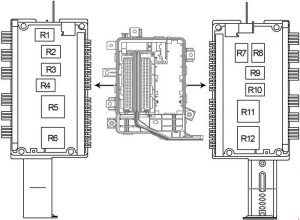

Relé
R1	Embrague del compresor del aire acondicionado (MG CLT)
R2	Desempañador del espejo exterior (MIR HTR)
R3	Accesorios (ACC)
R4	Suspensión activa con control de altura (AHC)
R5	Encendido (IG1 nº 1)
R6	Encendido (IG1 nº 2)
R7	Sistema antibloqueo (ABS SOL)
R8	Unidad de control del motor (EFI); Unidad de control del motor (ECD).
R9	Bocina
R10	Resistencia
R11	Arranque
R12	Sistema antibloqueo (ABS MTR2)
R13	Faro (HEAD)
R14	Sistema antibloqueo (ABS MTR1)

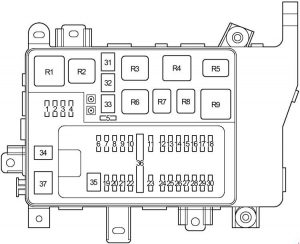

Panel de fusibles del compartimento del motor (2003-2007)

Número	Fusible	Amp [A]	Descripción
1	–	–	–
2	–	–	–
3	–	–	–
4	–	–	–
5	ST1	7.5	2003-2005: Sistema de inyección de combustible multipunto; Sistema de inyección de combustible secuencial.
	WIP-S	7.5	2006-2007: –
6	HOLOWNICZY	30	Luces del remolque
7	MIR HTR	15	Desempañador del espejo exterior
8	RR HTR	10	Sistema de aire acondicionado trasero
9	HAZ-TRN	15	Luces de emergencia; Intermitentes.
10	ALT − S	7.5	Sistema de carga
11	NV-IR	20
12	FR FOG	15	Faros antiniebla
13	HOLOWANIE BRK	30	Luces del remolque
14	HEAD CLNER	20	Limpieza de faros
15	FR − IG	10	Sistema de carga
16	PŁYTA	7.5	Iluminación del salpicadero
17	OGON HOLOWNICZY	30	Luces del remolque
18	OGON	15	Luces de estacionamiento, luces traseras
19	NIETOPERZ	30	Fusible “ECU-B2”
20	TEL	7.5
21	AMP	30	Sistema de audio
22	EFI NR 1	25	Sistema de inyección de combustible multipunto; Sistema de inyección de combustible secuencial.
	ECD NR 1	25	Sistema de inyección de combustible multipunto; Sistema de inyección de combustible secuencial.

23	AM2	15	Fusible “IGN”
24	ETCS	10	Sistema de inyección de combustible multipunto; Sistema de inyección de combustible secuencial.
25	RÓG	10	Bocina
26	–	–	–
27	GŁOWA (RH-LWR)	10	Faro derecho (faro con luz de cruce)
28	GŁOWA (LH-LWR)	10	Faro izquierdo (faro con luz de cruce)
29	GŁOWA (RH-UPR)	20	Faro derecho (faro con luz de carretera)
30	GŁOWA (LH-UPR)	20	Faro izquierdo (faro con luz de carretera)
31	ABS NR 2	40	Sistema antibloqueo de ruedas
32	ABS NR 1	50	Sistema antibloqueo de ruedas
33	AHC	50	Suspensión activa con control de altura (AHC)
34	ROZRUSZNIK	30	Sistema de arranque
35	KRÓTKI PIN A	–	Fusibles “BAT”, “AMP”
36	KRÓTKI PIN B	–	Fusibles “HAZ-TRN”, “ALT-S”
37	POŚWIATA	80	Sistema de precalentamiento del motor
Relé
R1	Calefactor (HTR)
R2	Sistema antibloqueo de ruedas (ABS MTR1)
R3	Sistema antibloqueo de ruedas (ABS MTR2)
R4	Sistema antibloqueo de ruedas (ABS SOL)
R5	Unidad de control del motor (EFI) Unidad de control del motor (ECD)
R6	Suspensión activa con control de altura
R7	Cierre del circuito (bomba de combustible (C / OPN))
R8	Bomba de combustible (F / PUMP)
R9	Arranque

Nº	Relé
R1	Sistema de refrigeración
R2	Embrague del compresor del aire acondicionado (MG CLT)
R3	Ventilador de refrigeración eléctrico (CDS FAN)
R4	Bocina
R5	Faro (HEAD)
R6	Luces de carretera (HEAD HI)
R7	Desempañador del espejo exterior (MIR HTR)
R8	Calefactor de la ventana trasera (RR HTR)
R9	Salpicadero (PANEL)
R10	Faro antiniebla delantero (FR FOG)
R11	Encendido (IG nº 1)
R12	Luces traseras (TAIL)

Bloque de fusibles (1998-2003)

Nº	Fusible	Amp [A]	Descripción
1	J / B Nº 2	100	Todos los componentes en “ECU-B”, “FR FOG”, “DEFOG”, “AHC-B”, “TAIL”, “STOP”, “DOME”, “POWER”, “OBD”, “RR AC” y “RR HTR ”.
2	ALT	140	Todos los elementos en los fusibles “J / B NO.2”, “MIR HTR”, “AM1 NO.1”, “ACC”, “CDS FAN”, “HTR” y “ABS NO.1”.
3	PRINCIPAL	100	Fusibles “ECU-B”, “FR FOG”, “DEFOG”, “AHC-B”, “OBD”, “TAIL”, “STOP”, “DOMETOWER”, “RR AC”, “RR HTR”.
4	ALT-S	7.5	Sistema de carga

Bloque de fusibles (2003-2007)

Nº	Fusible	Amp [A]	Descripción
1	HTR	50	Sistema de aire acondicionado
2	J / B Nº 1	120	Relé “IG1 NO.1”, “TAIL”, “MIR HTR”, “RR HTR”, “TOWING BRK”, “TOWING”; Fusibles “FR FOG”.
3	J / B Nº 2	120	Relé “IG1 nº 2”, “ACC”, “DEFOG”, “AM1”, “LH SEAT”, “STOP”, “ECU-B1”, “SUN ROOF”, “OBD-2”, “DOOR”
4	J / B Nº 3	120	Relé “IG1 NO.3”, “SECURITY”, “TIL & TEL”, “RH SEAT”, “RR A / C”, “P / W (RR)”, “P / W (RL)”, “P / W (FR) ”, “P / W (FL) ”.
5	PRINCIPAL	100	Relé “HEAD HI”, “HEAD”, “ABS NO 1”, “ABS NO 2”, “SHORT PIN A”, “EFI OR ECD NO 1”, “SHORT PIN B”, “AM2”; Fusibles “STARTER”, “HORN”, “ECTS”
6	ALT	140	Fusibles “J / B NO.1”, “J / B NO.2”, “J / B NO.3”, “HTR”.

Acerca del Toyota Land Cruiser 100 (1998-2007)

El Toyota Land Cruiser 100, fabricado entre 1998 y 2007, es conocido por su robustez y fiabilidad. Este modelo se encuentra entre los SUV populares que ofrecen excelentes capacidades todoterreno y una conducción cómoda en carretera. El Land Cruiser 100 estaba disponible con varias motorizaciones, incluidos motores de gasolina y diésel. Entre los motores más comunes se encontraban el V8 de gasolina de 4.7 litros y el seis cilindros en línea diésel de 4.2 litros. Gracias a su construcción y potentes motores, este modelo es ideal para viajes largos y terrenos exigentes.

Esquema de la caja de fusibles del Toyota Land Cruiser 100

Esta página muestra el esquema de la caja de fusibles del Toyota Land Cruiser 100, que es esencial para el correcto mantenimiento y reparación del vehículo. La caja de fusibles se encuentra normalmente en el compartimento del motor y en el interior del vehículo, a menudo debajo del salpicadero. Los esquemas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en el sistema eléctrico. La caja de fusibles es un elemento clave para la seguridad y funcionalidad del vehículo, por lo que es importante tener una visión general de su contenido y uso correcto.
