Toyota 4Runner (1996-2003) – caja de fusibles
Toyota 4Runner (1996-1997) – diagrama de la caja de fusibles
Año de producción: 1996, 1997.
El fusible del encendedor de cigarrillos (toma de corriente) en el Toyota 4Runner (1996-1997) es el fusible 18 en la caja de fusibles.

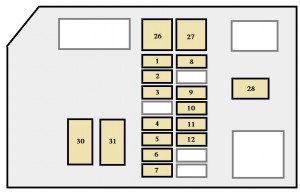

Compartimento del motor

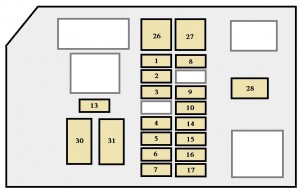

Compartimento del motor

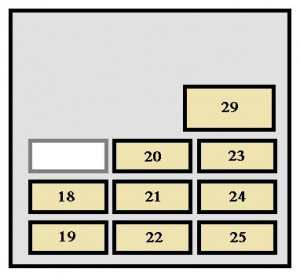

Tablero de instrumentos
Fusible (tipo A)
| Número | Amp [A] | Descripción | |
| 1 | DEFOG | 15 | Desempañador de la ventana trasera |
| 2 | STOP | 10 | Luces de freno;
Luz de freno alta. |
| 3 | ALT-S | 7,5 | Sistema de carga |
| 4 | OBD | 7,5 | Sistema de diagnóstico a bordo |
| 5 | EFI | 15 | Inyección de combustible multipunto;
Inyección de combustible multipunto secuencial. |
| 6 | HORN | 15 | Bocina |
| 7 | DOME | 15 | Iluminación interior;
Iluminación personal; Iluminación del maletero. |
| 8 | TAIL | 10 | Luces traseras;
Luces de posición; Iluminación de la matrícula. |
| 9 | AC | 10 | Sistema de control del aire acondicionado |
| 10 | RR HTR | 10 | Sistema de control del aire acondicionado trasero |
| 11 | HEAD (RH) | 10 | Faro derecho |
| 12 | HEAD (LH) | 10 | Faro izquierdo |
| 13 | DRL | 7,5 | Sistema de luces de circulación diurna |
| 14 | HEAD (HI RH) | 10 | Faro derecho (luz de carretera) |
| 15 | HEAD (HI LH) | 10 | Faro izquierdo (luz de carretera) |
| 16 | HEAD (LO RH) | 10 | Faro derecho (luz de cruce) |
| 17 | HEAD (LO LH) | 10 | Faro izquierdo (luz de cruce) |
| 18 | ACC | 15 | Sistema de audio del coche;
Antena eléctrica; Reloj; Control del espejo. |
| 19 | ECU-B | 7,5 | Luz de advertencia del airbag SRS |
| 20 | 4WD | 20 | Sistema de control ADD;
Sistema de control de tracción 4×4; Sistema de bloqueo del diferencial trasero. |
| 21 | TURN | 10 | Intermitentes;
Luces de emergencia. |
| 22 | GAUGE | 10 | Tacómetro e instrumentos;
Desempañador de la ventana trasera; Sistema de luces de circulación diurna; Sistema de aire acondicionado; Techo solar eléctrico. |
| 23 | ECU-IG | 10 | Control de crucero;
Sistema de frenos antibloqueo; Transmisión automática controlada electrónicamente; Antena de alimentación. |
| 24 | WIPER | 20 | Limpiaparabrisas y lavaparabrisas delanteros;
Limpiaparabrisas trasero. |
| 25 | IGN | 7,5 | Sistema de airbag SRS;
Inyección de combustible multipunto; Inyección de combustible multipunto secuencial; Luz de advertencia de descarga. |
Fusibles (tipo B)
| Nº | Amp [A] | Descripción | |
| 26 | HEATER | 50 | Aire acondicionado;
Fusible «AC». |
| 27 | AM1 | 40 | Sistema de arranque |
| 28 | AM2 | 30 | Sistema de arranque;
Fusible «IGN». |
| 29 | POWER | 30 | Ventana eléctrica;
Ventana trasera eléctrica; Techo solar eléctrico |
Fusibles (tipo C)
| Número | Amp [A] | Descripción | |
| 30 | ABS | 60 | Sistema de frenos antibloqueo |
| 31 | ALT | 100 | Sistema de carga |
Toyota 4Runner (1998) – diagrama de fusibles
Año de producción: 1998.
El fusible del encendedor de cigarrillos (toma de corriente) en el Toyota 4Runner (1998) es el fusible 1 en la caja de fusibles (tipo A).

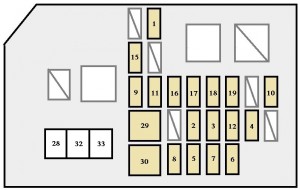

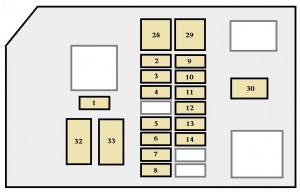

Compartimento del motor
Compartimento del motor

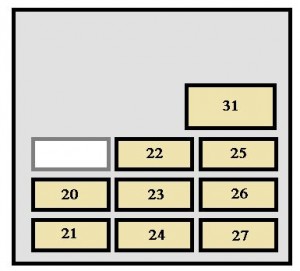

Tablero de instrumentos
Fusible (tipo A)
| Número | Amp [A] | Descripción | |
| 1 | PWR OUTLET | 15 | Toma de corriente |
| 2 | DEFOG | 15 | Desempañador de la ventana trasera |
| 3 | STOP | 10 | Luces de freno;
Luz de freno alta. |
| 4 | ALT-S | 7,5 | Sistema de carga |
| 5 | OBD | 7,5 | Sistema de diagnóstico a bordo |
| 6 | EFI | 15 | Sistema de inyección de combustible multipunto;
Sistema de inyección de combustible multipunto secuencial. |
| 7 | HORN | 15 | Bocina |
| 8 | DOME | 15 | Iluminación interior;
Iluminación personal; Iluminación del maletero; Reloj; Sistema de audio del coche. |
| 9 | TAIL | 10 | Luces traseras;
Luces de estacionamiento; Luces de la matrícula. |
| 10 | STA | 7,5 | Sistema de arranque |
| 11 | AC | 10 | Sistema de control del aire acondicionado |
| 12 | RR HTR | 10 | Sistema de control del aire acondicionado trasero |
| 13 | HEAD (RH) | 10 | Faro derecho |
| 14 | HEAD (LH) | 10 | Faro izquierdo |
| 15 | DRL | 7,5 | Sistema de luces de circulación diurna |
| 16 | HEAD (LO RH) | 10 | Faro derecho (luz de cruce) |
| 17 | HEAD (LO LH) | 10 | Faro izquierdo (luz de cruce) |
| 18 | HEAD (HI RH) | 10 | Faro derecho (luz de carretera) |
| 19 | HEAD (HI LH) | 10 | Faro izquierdo (luz de carretera) |
| 20 | ACC | 15 | Sistema de audio del coche;
Antena eléctrica; Reloj; Control del espejo. |
| 21 | ECU-B | 7,5 | Luz de advertencia del airbag SRS |
| 22 | 4WD | 20 | Sistema de control ADD;
Sistema de control de tracción 4×4; Sistema de bloqueo del diferencial trasero. |
| 23 | TURN | 10 | Intermitentes;
Luces de emergencia. |
| 24 | GAUGE | 10 | Tacómetro e instrumentos;
Desempañador de la ventana trasera; Sistema de luces de circulación diurna; Sistema de aire acondicionado; Techo solar eléctrico. |
| 25 | ECU-IG | 10 | Control de crucero;
Sistema de frenos antibloqueo; Transmisión automática controlada electrónicamente; Antena de alimentación. |
| 26 | WIPER | 20 | Limpiaparabrisas y lavaparabrisas delanteros;
Limpiaparabrisas trasero. |
| 27 | IGN | 7,5 | Sistema de airbag SRS;
Sistema de inyección de combustible multipunto; Sistema de inyección de combustible multipunto secuencial; Luz de advertencia de descarga. |
Fusibles (tipo B)
| Nº | Amp [A] | Descripción | |
| 28 | HEATER | 50 | Aire acondicionado, fusible «AC» |
| 29 | AM1 | 40 | Sistema de arranque |
| 30 | AM2 | 30 | Sistema de arranque;
Fusible «IGN». |
| 31 | POWER | 30 | Ventana eléctrica;
Ventana trasera eléctrica; Techo solar eléctrico. |
Toyota 4Runner (1999-2000) – diagrama de la caja de fusibles
Año de producción: 1999, 2000.
El fusible del encendedor de cigarrillos (toma de corriente) en el Toyota 4Runner (1999-2000) es el fusible 24 en la caja de fusibles del tablero de instrumentos.

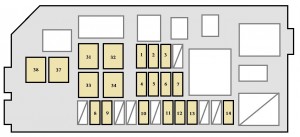

Compartimento del motor

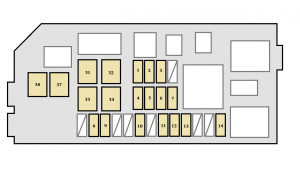

Compartimento del motor

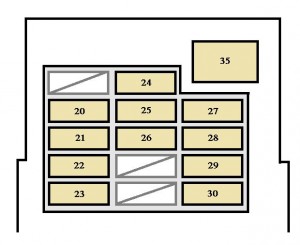

Tablero de instrumentos
Fusible (tipo A)
| Nº | Amp [A] | Descripción | |
| 1 | ALT-S | 7,5 | Sistema de carga |
| 2 | PWR OUTLET | 15 | Tomas de corriente |
| 3 | RR HTR | 10 | Sistema de aire acondicionado trasero |
| 4 | MPX- B | 15 | Ventana trasera eléctrica;
Bloqueo de la puerta trasera; Limpiaparabrisas trasero; Advertencia de puerta abierta (puerta trasera); Sistema de control de bloqueo de puertas eléctricas; Desempañador de la ventana trasera; Bocina; Sistema antirrobo. |
| 5 | DOME | 15 | Iluminación interior;
Iluminación personal; Iluminación del maletero; Reloj; Sistema de audio del coche; Tacómetro e indicadores; Iluminación del interruptor de encendido; Iluminación del espejo de cortesía; Luces de circulación diurna. |
| 6 | OBD | 7,5 | Sistema de diagnóstico a bordo |
| 7 | EFI | 20 | Inyección multipunto;
Inyección multipunto secuencial. |
| 8 | HEAD (RH) | 10 | Faro derecho;
Indicadores y medidores. |
| 9 | HEAD (LH) | 10 | Faro izquierdo |
| 10 | TAIL | 10 | Luces traseras;
Iluminación de la matrícula; Iluminación del tablero de instrumentos. |
| 11 | AC | 10 | Control del sistema de aire acondicionado |
| 12 | MIR HTR | 10 | Calefacción del espejo exterior |
| 13 | DEFOG | 15 | Desempañador de la ventana trasera |
| 14 | FOG | Faros antiniebla delanteros | |
| 15 | DRL | 7,5 | Sistema de luces de circulación diurna |
| 16 | HEAD (HI RH) | 10 | Faro derecho (luces de carretera);
Intermitentes y medidores. |
| 17 | HEAD (HI LH) | 10 | Faro izquierdo (luz de carretera) |
| 18 | HEAD (LO RH) | 10 | Faro derecho (luz de cruce) |
| 19 | HEAD (LO LH) | 10 | Faro izquierdo (luz de cruce) |
| 20 | ECU-IG | 10 | Sistema de control de crucero;
Sistema de frenos antibloqueo; Transmisión automática controlada electrónicamente; Antena eléctrica; Ventana eléctrica; Techo solar eléctrico; Ventana trasera eléctrica; Calefactor de la ventana trasera; Limpiaparabrisas trasero. |
| 21 | TURN | 10 | Intermitentes;
Luces de emergencia. |
| 22 | WIPER | 20 | Limpiaparabrisas y lavaparabrisas delanteros;
Sistema de control de bloqueo de puertas eléctricas; Calefactor de la ventana trasera; Bocina; Sistema antirrobo. |
| 23 | 4WD | 20 | Sistema de control ADD;
Sistema de tracción total; Sistema de bloqueo del diferencial trasero. |
| 24 | ACC | 15 | Sistema de audio del vehículo;
Antena eléctrica; Reloj; Control del espejo; Encendedor de cigarrillos; Sistema de airbag SRS; Pretensores de los cinturones de seguridad; Transmisión automática controlada electrónicamente; Tomas de corriente; Sistema antirrobo. |
| 25 | GAUGE | 10 | Intermitentes y medidores;
Calefactor de la ventana trasera; Sistema de luces de circulación diurna; Sistema de aire acondicionado; Control de crucero; Bloqueo del diferencial trasero; Transmisión automática controlada electrónicamente; Luces traseras. |
| 26 | IGN | 10 | Sistema de airbag SRS;
Pretensores de los cinturones de seguridad; Inyección multipunto; Inyección multipunto secuencial; Luz de advertencia de descarga. |
| 27 | ECU-B | 7,5 | Intermitentes y medidores;
Sistema de airbag SRS; Pretensores de los cinturones de seguridad. |
| 28 | HORN, HAZ | 15 | Bocina;
Luces de emergencia. |
| 29 | STA | 7,5 | Sistema de arranque |
| 30 | STOP | 10 | Luces de freno;
Luz de freno alta. |
Fusibles (tipo B)
| Nº | Amp [A] | Descripción | |
| 31 | HEATER | 50 | Aire acondicionado;
Todos los componentes del fusible «AC». |
| 32 | AM1 | 40 | Sistema de arranque;
Todos los componentes de los fusibles «ACC», «GAUGE», «TURN», «ECU-IG», «WIPER», «4WD». |
| 33 | J / B | 50 | Todos los componentes de los fusibles
«POWER», «HORN, HAZ», «STOP», «ECU-B». |
| 34 | AM2 | 30 | Sistema de arranque;
Inyección multipunto; Inyección multipunto secuencial; Todos los componentes de los fusibles «STA», «IGN». |
| 35 | POWER | 30 | Ventana eléctrica;
Ventana trasera eléctrica; Techo solar eléctrico; Asiento eléctrico; Bloqueo de la puerta trasera. |
Fusibles (tipo C)
| Número | Amp [A] | Descripción | |
| 36 | ABS | 60 | Sistema de frenos antibloqueo |
| 37 | ALT | 120 | Sistema de carga;
Todos los componentes de los fusibles «AM1», «HEATER», «TAIL», «RR HTR», «ALT-S», «DEFOG», «MIR HTR» y «ACC». |
Toyota 4Runner (2001-2002) – diagrama de fusibles
Año de producción: 2001, 2002.
El fusible del encendedor de cigarrillos (toma de corriente) en el Toyota 4Runner (2001-2002) es el fusible 27 en la caja de fusibles (tipo A).

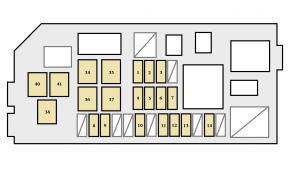

Compartimento del motor (sin sistema de luces de circulación diurna)

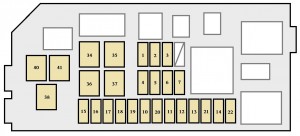

Compartimento del motor (con sistema de luces de circulación diurna)

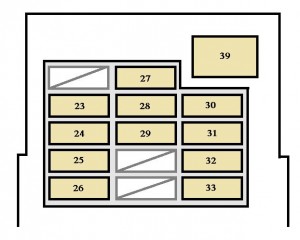

Tablero de instrumentos
Fusible (tipo A)
| Fusible | Amp [A] | Descripción | |
| 1 | ALT-S | 7,5 | Sistema de carga |
| 2 | PWR OUTLET | 15 | Toma de corriente |
| 3 | RR HTR | 10 | Sistema de aire acondicionado trasero |
| 4 | MPX- B | 15 | Ventana trasera eléctrica;
Bloqueo de la puerta trasera; Limpiaparabrisas trasero; Advertencia de puerta abierta (puerta trasera); Sistema de control de puertas eléctricas; Desempañador de la ventana trasera; Bocina; Antivandalismo. |
| 5 | DOME | 15 | Iluminación interior;
Iluminación personal; Iluminación del maletero; Reloj; Sistema de audio del coche; Indicadores y medidores; Iluminación del interruptor de encendido; Iluminación del espejo de cortesía; Luces diurnas. |
| 6 | OBD | 7,5 | Sistema de diagnóstico a bordo |
| 7 | EFI | 20 | Sistema de inyección de combustible multipuerto;
Sistema de inyección de combustible multipuerto secuencial. |
| 8 | HEAD (RH) | 10 | Faro derecho;
Indicadores y medidores. |
| 9 | HEAD (LH) | 10 | Faro izquierdo |
| 10 | TAIL | 10 | Luces traseras;
Iluminación de la matrícula; Iluminación del panel de instrumentos. |
| 11 | AC | 10 | Sistema de control del aire acondicionado |
| 12 | MIR HTR | 10 | Calefacción del espejo exterior |
| 13 | DEFOG | 15 | Desempañador de la ventana trasera |
| 14 | ETCS | 15 | Sistema de inyección de combustible multipuerto;
Sistema de inyección de combustible multipuerto secuencial. |
| 15 | DRL | 7,5 | Sistema de luces de circulación diurna |
| 16 | HEAD (HI RH) | 10 | Faro derecho (luces de carretera);
Indicadores y medidores |
| 17 | HEAD (HI LH) | 10 | Faro izquierdo (luz de carretera) |
| 18 | HEAD (LO RH) | 10 | Faro derecho (luz de cruce) |
| 19 | HEAD (LO LH) | 10 | Faro izquierdo (luz de cruce) |
| 20 | TOWING | 25 | Luces del remolque
(luces de marcha atrás, intermitentes traseros, luces de freno y traseras) |
| 21 | SEAT HTR | 20 | Calefacción del asiento |
| 22 | FOG | 15 | Faros antiniebla delanteros |
| 23 | ECU-IG | 10 | Control de velocidad;
Sistema de frenos antibloqueo; Sistema de control de estabilidad del vehículo; Sistema de airbag SRS; Transmisión automática controlada electrónicamente; Antena eléctrica; Ventana eléctrica; Techo solar eléctrico; Ventana trasera eléctrica; Desempañador de la ventana trasera; Limpiaparabrisas trasero. |
| 24 | TURN | 10 | Intermitentes;
Luces de emergencia |
| 25 | WIPER | 25 | Limpiaparabrisas y lavaparabrisas delanteros;
Sistema de control eléctrico de puertas; Desempañador de la ventana trasera; Bocina; Sistema antirrobo. |
| 26 | 4WD | 20 | Sistema de control ADD;
Sistema de control de tracción en todas las ruedas; Bloqueo del diferencial central. |
| 27 | ACC | 15 | Sistema de audio del coche;
Antena eléctrica; Reloj; Control del espejo retrovisor; Encendedor de cigarrillos; Pretensores de los cinturones de seguridad; Transmisión automática controlada electrónicamente; Toma de corriente eléctrica; Sistema antirrobo. |
| 28 | GAUGE | 10 | Indicadores y medidores;
Desempañador de la ventana trasera; Sistema de luces de circulación diurna; Sistema de aire acondicionado; Control de velocidad; Bloqueo del diferencial central; Transmisión automática controlada electrónicamente; Luces de marcha atrás. |
| 29 | IGN | 10 | Sistema de airbag SRS;
Pretensores de los cinturones de seguridad; Sistema de inyección de combustible multipuerto; Sistema de inyección de combustible multipuerto secuencial; Luz de advertencia de descarga; Sistema de control de estabilidad del vehículo. |
| 30 | ECU − B | 7,5 | Medidores e indicadores;
Sistema de aire acondicionado. |
| 31 | HORN, HAZ | 15 | Bocina;
Luces de emergencia. |
| 32 | STA | 7,5 | Sistema de arranque |
| 33 | STOP | 10 | Luces de freno;
Luz de freno alta. |
Fusibles (tipo B)
| Fusible | Amp [A] | Descripción | |
| 34 | HEATER | 50 | Aire acondicionado;
Todos los componentes del fusible «AC». |
| 35 | AM1 | 40 | Sistema de arranque,
todos los componentes de los fusibles «ACC», «GAUGE», «TURN», «ECU-IG», «WIPER», «4WD». |
| 36 | J / B | 50 | Todos los componentes de los fusibles
«POWER», «HORN, HAZ», «STOP», «ECU-B». |
| 37 | AM2 | 30 | Sistema de arranque;
Sistema de inyección de combustible multipuerto; Sistema de inyección de combustible multipuerto secuencial; Todos los componentes de los fusibles «STA», «IGN». |
| 38 | ABS2 | 40 | Sistema de frenos antibloqueo;
Sistema de control de tracción activo; Sistema de control de estabilidad del vehículo. |
| 39 | POWER | 30 | Ventana eléctrica;
Ventana trasera eléctrica; Techo solar eléctrico; Asiento eléctrico; Bloqueo de la puerta trasera. |
Fusibles (tipo C)
| Fusible | Amp [A] | Descripción | |
| 40 | ABS | 60 | Sistema de frenos antibloqueo |
| 41 | ALT | 120 | Sistema de carga;
Todos los componentes de los fusibles «AM1», «HEATER», «TAIL», «RR HTR», «ALT-S», «DEFOG», «MIR HTR» y «ACC» |
Toyota 4Runner (2003) – diagrama de fusibles
Año de producción: 2003.
El fusible del encendedor de cigarrillos (toma de corriente) en el Toyota 4Runner (2003) es el fusible 44 en la caja de fusibles (tipo A).

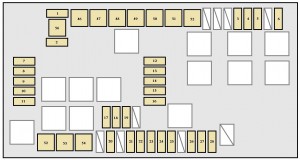

Compartimento del motor

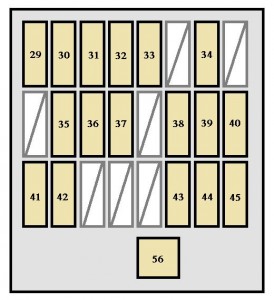

Tablero de instrumentos
Fusible (tipo A)
| Fusible | Amp [A] | Descripción | |
| 1 | SPARE | 10 | Fusible de repuesto |
| 2 | SPARE | 15 | Fusible de repuesto |
| 3 | STOP | 10 | Luces de freno – traseras;
Luz de freno alta; Sistema de control de bloqueo de la transmisión; Sistema de frenos antibloqueo; Sistema de control de tracción (modelos con tracción delantera); Sistema de control de tracción activo (modelos con tracción total); Sistema de control de estabilidad del vehículo; Control de suspensión neumática; Sistema de inyección de combustible multipunto; Sistema de inyección de combustible multipunto secuencial; Controlador de freno de remolque; Luces del remolque (luces traseras). |
| 4 | AC115V INV | 15 | Inversor de CA |
| 5 | FR FOG | 15 | Faros antiniebla delanteros |
| 6 | OBD | 7,5 | Sistema de diagnóstico a bordo |
| 7 | HEAD (LO RH) | 10 | Faro derecho (luz de cruce) |
| 8 | HEAD (LO LH) | 10 | Faro izquierdo (luz de cruce) |
| 9 | HEAD (HI RH) | 10 | Faro derecho (luz de carretera) |
| 10 | HEAD (HI LH) | 10 | Faro izquierdo (luz de carretera) |
| 11 | EFI NR 2 | 10 | Sistema de inyección de combustible multipunto;
Sistema de inyección de combustible multipunto secuencial. |
| 12 | HEATER NO.2 | 7,5 | Sistema de aire acondicionado |
| 13 | AIRSUS NR 2 | 10 | Suspensión neumática trasera con control de altura |
| 14 | SEAT HEATER | 25 | Calefacción de los asientos |
| 15 | DEFOG | 30 | Desempañador de la ventana trasera;
Sistema de inyección de combustible multipunto; Sistema de inyección de combustible multipunto secuencial. |
| 16 | MIR HTR | 10 | Calefacción del espejo exterior |
| 17 | DOME | 10 | Iluminación interior;
Iluminación personal; Sistema de control remoto inalámbrico; Iluminación adicional de la puerta; Sistema de audio para los asientos traseros; Odómetro y medidor; Iluminación de cortesía; Iluminación del tablero de instrumentos; Iluminación del panel de instrumentos; Sistema de comunicación multiplex. |
| 18 | RADIO NO.1 | 20 | Sistema de audio;
Sistema de navegación. |
| 19 | ECU – B | 10 | Sistema de frenos antibloqueo;
Sistema de navegación; Sistema de control de tracción (modelos con tracción delantera); Sistema de control de tracción activo (modelos con tracción total); Sistema de control de estabilidad del vehículo; Sistema de aire acondicionado; Sistema de comunicación multiplex; Antirrobo. |
| 20 | ALT-S | 7,5 | Sistema de carga |
| 21 | HORN | 10 | Bocina |
| 22 | A/F HEATER | 15 | Circuito faltante |
| 23 | TRN – HAZ | 15 | Intermitentes, luces de emergencia |
| 24 | ETCS | 10 | Sistema de inyección de combustible multipunto;
Sistema de inyección de combustible multipunto secuencial. |
| 25 | EFI | 25 | Sistema de inyección de combustible multipunto;
Sistema de inyección de combustible multipunto secuencial. |
| 26 | DR / LCK | 20 | Sistema de bloqueo eléctrico |
| 27 | TOWING | 30 | Convertidor de remolque |
| 28 | RADIO N0.2 | 20 | Sistema de amplificación |
| 29 | IGN | 10 | Sistema de inyección de combustible multipunto;
Sistema de inyección de combustible multipunto secuencial; Sistema de frenos antibloqueo; Sistema de control de tracción (modelos con tracción delantera); Sistema de control de tracción activo (modelos con tracción total); Sistema de control de estabilidad del vehículo; Luz de freno; Odómetro y medidor. |
| 30 | SRS | 10 | Sistema de airbag SRS |
| 31 | GAUGE | 7,5 | Odómetro y medidor |
| 32 | STA NO.2 | 7,5 | Sistema de inyección de combustible multipunto;
Sistema de inyección de combustible multipunto secuencial. |
| 33 | FR WIP – WSH | 30 | Limpiaparabrisas y lavaparabrisas delanteros |
| 34 | 4WD | 20 | Sistema de control de tracción en las cuatro ruedas |
| 35 | DP / SEAT | 30 | Asiento del conductor con reposacabezas |
| 36 | P P/SEAT | 30 | Asiento del pasajero eléctrico |
| 37 | PWR OUTLET | 15 | Toma de corriente |
| 38 | RR WSH | 15 | Lavaparabrisas trasero;
Sistema de comunicación multiplex. |
| 39 | ECU – IG | 10 | Sistema de control de bloqueo de la transmisión;
Ventanas eléctricas; Sistema de frenos antibloqueo; Sistema de control de tracción (modelos con tracción delantera); Sistema de control de tracción activo (modelos con tracción total); Sistema de control de estabilidad del vehículo; Techo solar eléctrico; Sistema de comunicación multiplex; Sistema antirrobo; Suspensión neumática trasera con control de altura. |
| 40 | IG1 | 10 | Sistema de frenos antibloqueo;
Sistema de control de tracción (modelos con tracción delantera); Sistema de control de tracción activo (modelos con tracción total); Sistema de control de estabilidad del vehículo; Sistema de aire acondicionado; Sistema de carga; Desempañador de la ventana trasera; Luces traseras; Intermitentes; Luces de emergencia; Calefacción de los asientos; Inversor de CA; Control de iluminación del tablero de instrumentos; Espejo retrovisor automático antideslumbrante; Sistema de airbag SRS. |
| 41 | STA | 7,5 | Circuito faltante |
| 42 | SECU / HORN | 10 | Sistema antirrobo |
| 43 | TAIL | 10 | Luces traseras;
Iluminación de la matrícula; Luces de estacionamiento; Control de iluminación del tablero de instrumentos; Sistema de inyección de combustible multipunto; Sistema de inyección de combustible multipunto secuencial; Iluminación del tablero de instrumentos; Odómetro y medidor; Iluminación de la caja de fusibles. |
| 44 | ACC | 7,5 | Toma de corriente;
Espejos retrovisores interiores; Sistema de audio; Sistema de navegación; Sistema de audio para los asientos traseros; Sistema de control de bloqueo de la transmisión; Iluminación del tablero de instrumentos. |
| 45 | CIG | 10 | Circuito faltante |
Fusibles (tipo B)
| Fusible | Amp [A] | Descripción | |
| 46 | HEATER | 50 | Aire acondicionado;
Todos los componentes del fusible «AC». |
| 47 | AIRSUS | 50 | Suspensión neumática trasera con control de altura |
| 48 | AM1 | 50 | Todos los componentes de los fusibles
«ACC», «CIG», «IG1», «ECU – IG», «FR WIP – WSH», «RR WIP», «RR – WSH», «4WD» y «STA». |
| 49 | TOWING BRK | 30 | Controlador de freno de remolque |
| 50 | J / B | 50 | Todos los componentes de los fusibles
«PWR OUTRET», «DP / SEAT RH», «PP / SEAT», «POWER», «TAIL» y «SECU / HORN». |
| 51 | BATT CHG | 30 | Batería auxiliar del remolque |
| 52 | TOWING | 40 | Luces del remolque (luces traseras) |
| 53 | ABS MTR | 40 | Sistema de frenos antibloqueo;
Sistema de control de tracción (modelos con tracción delantera); Sistema de control de tracción activo (modelos con tracción total); Sistema de control de estabilidad del vehículo. |
| 54 | AM2 | 30 | Sistema de arranque;
Fusibles «IGN», «GAUGE», «STA NR 2» y «SRS» |
| 55 | ABS SOL | 50 | Sistema de frenos antibloqueo;
Sistema de control de tracción (modelos con tracción delantera); Sistema de control de tracción activo (modelos con tracción total); Sistema de control de estabilidad del vehículo. |
| 56 | POWER | 30 | Ventanas eléctricas;
Techo solar eléctrico. |
Fusibles (tipo C)
| Fusible | Amp [A] | Descripción | |
| 57 | ALT | 140 | Todos los componentes en «AM2», «ALT – S»,
«DR / LCK», «TRN – HAZ», «HORN», «RADIO NR 2», «EFI», «TOWING», «ABS MTR», «Fusibles ABS SOL» y «ETCS» |
Acerca del Toyota 4Runner (1996-2003)
El Toyota 4Runner de 1996 a 2003 es un SUV robusto y fiable que ganó popularidad entre los conductores que buscaban una combinación de capacidades todoterreno y comodidad. Este modelo es conocido por su chasis duradero y sus excelentes características de conducción todoterreno. Se ofrecieron varias motorizaciones, incluidos motores de seis cilindros de 3.4 litros, que proporcionaban suficiente potencia para condiciones exigentes. El interior del 4Runner ofrecía asientos cómodos y amplio espacio para pasajeros y equipaje, lo que lo hacía ideal tanto para viajes familiares como para expediciones de aventura.
Diagrama de la caja de fusibles del Toyota 4Runner
Esta página muestra el diagrama de la caja de fusibles del Toyota 4Runner, que es esencial para el mantenimiento adecuado y la resolución de problemas del sistema eléctrico del vehículo. La caja de fusibles se encuentra típicamente debajo del tablero de instrumentos en el lado del conductor y en el compartimento del motor. Los diagramas muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Al reemplazar los fusibles, es importante usar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños al sistema eléctrico. La caja de fusibles es un elemento clave para el funcionamiento seguro del vehículo, por lo que es importante conocer su disposición y funciones.
