Toyota Land Cruiser Prado (J120) (2002-2009) – caja de fusibles

En este artículo encontrarás diagramas de la caja de fusibles del Toyota Land Cruiser Prado (J120) (2002–2009), descubrirás dónde se encuentran los paneles de fusibles dentro del vehículo y obtendrás información detallada sobre la asignación y el diseño de cada fusible.

Diagrama de fusibles y relés – Toyota Land Cruiser Prado (J120)

Aplicable a vehículos nuevos en los años:

2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009.

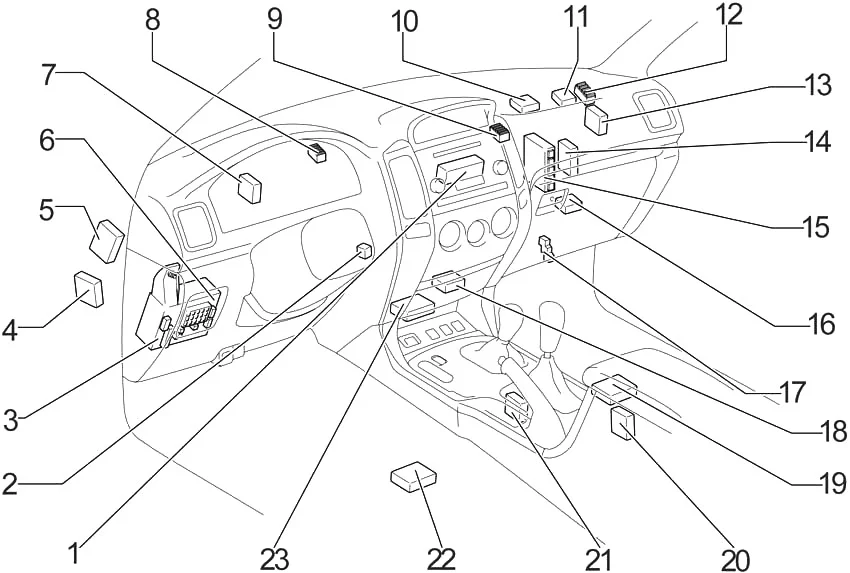

Cabina

Conducción a la izquierda

1. Unidad de control del aire acondicionado (aire acondicionado automático (sin sistema de navegación))
2. Amplificador de llave transpondedora
3. Caja de fusibles
4. ECU de control de suspensión
5. ECU de control de tracción (con VSC A/T)
6. ECU de la carrocería
7. ECU antirrobo
8. J/B №1
9. J/B №2
10. Amplificador de resistencia adhesiva
11. Computadora con llave transpondedora
12. J/B №3
13. ECU de control de tracción (con VSC M/T)
14. ECU de aire acondicionado (aire acondicionado automático (con sistema de navegación))
    Amplificador de aire acondicionado (aire acondicionado manual)
15. Motor y ECU ECT (A/T)
    ECU del motor (M/T)
16. Bloqueo del diferencial central
    Bloqueo del diferencial trasero ECU Bloqueo del diferencial ECU Bloqueo de control ECU
17. Caja de fusibles de relés
18. ECU de la puerta
19. ECU de navegación
20. Amplificador de la caja fría
21. ECU de control de bloqueo de la transmisión
22. Amplificador de componentes estéreo
23. Unidad de sensor de airbag

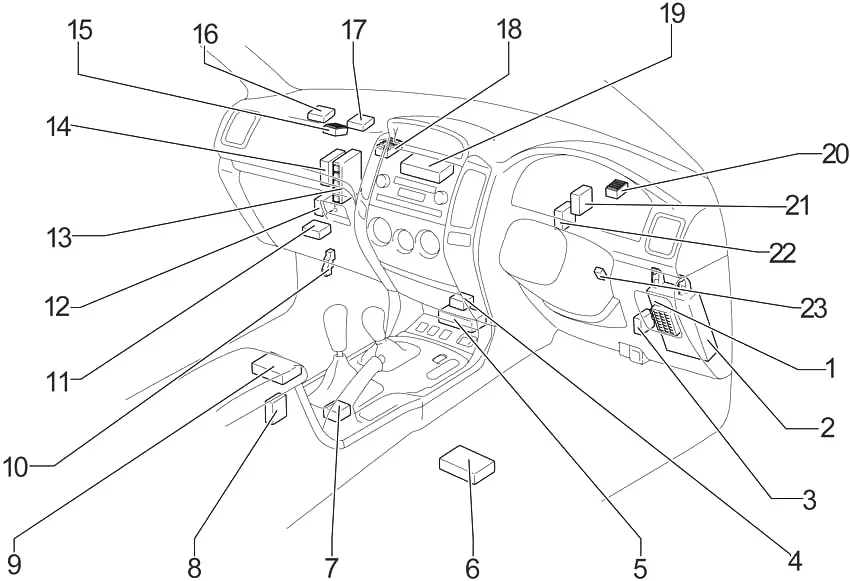

Conducción a la derecha

1. ECU de la carrocería
2. Caja de fusibles
3. ECU de control de tracción (con VSC)
4. ECU de la puerta
5. Unidad de sensor de airbag
6. ECU de navegación
7. ECU de control de bloqueo de la transmisión
8. Amplificador de la caja fría
9. Amplificador de componentes estéreo
10. Caja de fusibles de relés
11. Bloqueo del diferencial central
    Bloqueo del diferencial trasero ECU Bloqueo del diferencial ECU Bloqueo de control ECU
12. ECU de control de suspensión
13. Motor y ECU ECT (A/T)
    ECU del motor (M/T)
14. ECU de aire acondicionado (aire acondicionado automático (con sistema de navegación))
    Amplificador de aire acondicionado (aire acondicionado manual)
15. J/B №3
16. Computadora con llave transpondedora
17. Amplificador de resistencia adhesiva
18. J/B №2
19. Unidad de control del aire acondicionado (aire acondicionado automático (sin sistema de navegación))
20. J/B №
21. ECU antirrobo
22. Relé de control de doble bloqueo de puertas
23. Amplificador de llave transpondedora

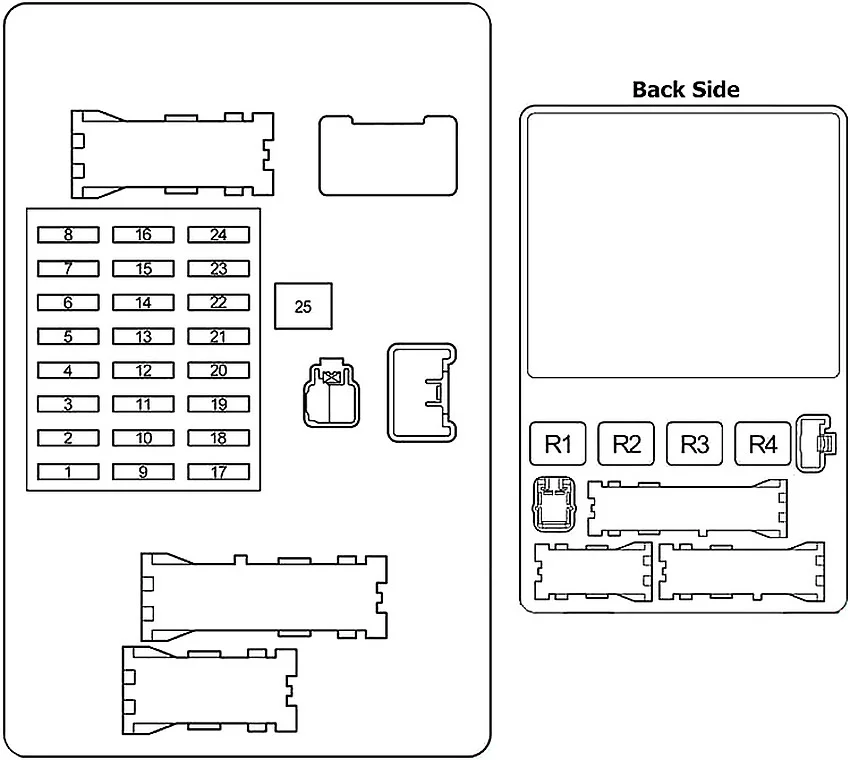

Diagrama de la caja de fusibles en la cabina

El panel de fusibles se encuentra detrás de la cubierta del tablero de instrumentos en el lado del conductor.

Número	Amperios [A]	Descripción
1	10	Bomba de combustible controlada electrónicamente, sistema de inyección de combustible multipunto/secuencial, sistema antibloqueo, sistema de control de tracción activo, sistema de control de estabilidad del vehículo
2	10	Airbag SRS
3	7,5	Indicadores y medidores
4	7,5	Sistema de inyección de combustible multipunto/secuencial
5	30	Limpiaparabrisas y lavaparabrisas
6	20	Sistema de suspensión modulada electrónicamente Toyota
7	20	Sistema de bloqueo del diferencial trasero, sistema de bloqueo del diferencial central
8	15	Limpiaparabrisas trasero
9	–	–
10	30	LHD: Asiento del conductor eléctrico
	30	RHD: Asiento del pasajero delantero eléctrico
11	30	LHD: Asiento del pasajero delantero eléctrico
	30	RHD: Asiento del conductor eléctrico
12	15	Tomas de corriente
13	10	Aire acondicionado, nevera
14	15	Lavaparabrisas trasero

15	10	Sistema de control de bloqueo de la transmisión, elevalunas eléctricos, sistema antibloqueo, sistema de control de tracción activo, sistema de control de estabilidad del vehículo, sistema de aire acondicionado, techo solar eléctrico, tomas de corriente
16	10	Sistema antibloqueo, sistema de control de tracción activo, sistema de control de estabilidad del vehículo, sistema de aire acondicionado, sistema de carga, desempañador de la luneta trasera, luces de marcha atrás, intermitentes, luces de emergencia
17	7,5	Bomba de combustible controlada electrónicamente
18	20	Elevalunas eléctrico del pasajero delantero
19	20	LHD: elevalunas eléctrico del pasajero trasero
	20	RHD: elevalunas eléctrico del pasajero trasero
20	20	LHD: elevalunas eléctrico del pasajero trasero
	20	RHD: elevalunas eléctrico del pasajero trasero
21	10	Iluminación del panel de instrumentos
22	10	Luces traseras, iluminación de la matrícula, luces de estacionamiento
23	7,5	Transmisión automática controlada electrónicamente, tomas de corriente, espejos retrovisores exteriores, sistema de audio
24	10	Encendedor
25	30	Elevalunas eléctricos, techo solar eléctrico
Relés
R1	Bocina
R2	Luces traseras
R3	Relé de alimentación
R4	Accesorios (ACC SKT)

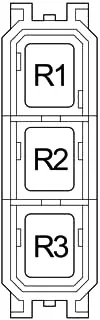

Caja de fusibles

Número	Relé
R1	Relé del panel
R2	Luces de marcha atrás (BK/UP LP)
R3	Calefactores de espejos retrovisores (MIR HTR)

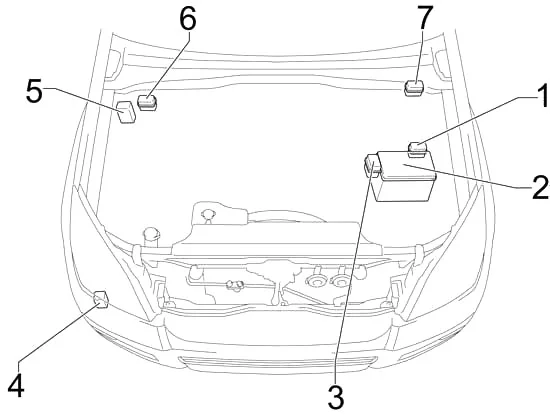

Compartimento del motor

1. Caja de fusibles №1
2. Caja de fusibles
3. Caja de fusibles №2
4. Relé de limpieza de faros
5. Unidad de control de tracción con actuador (sin VSC)
6. Caja de fusibles №3 (LHD)
7. Caja de fusibles №3 (RHD)

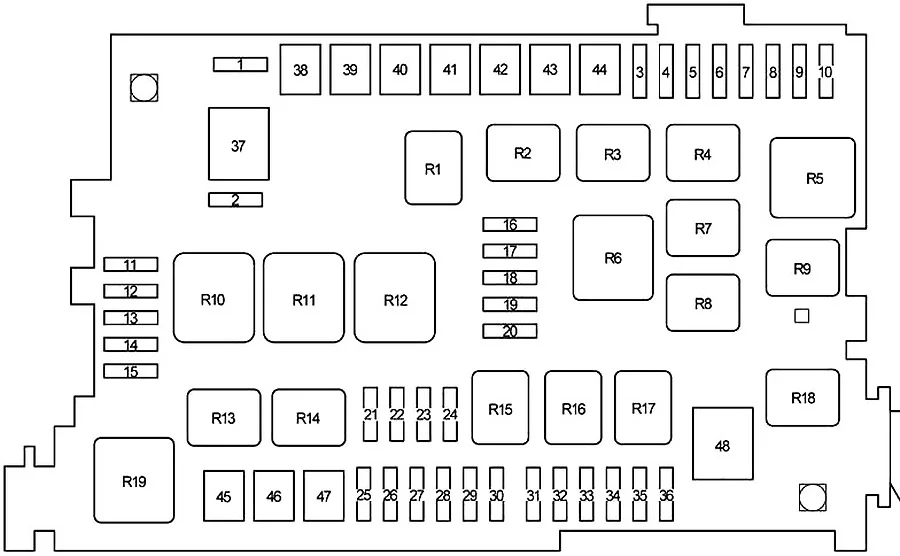

Diagrama de la caja de fusibles en el compartimento del motor

Número	Amperios [A]	Descripción
1	10	Fusible de reserva
2	15	Fusible de reserva
3	20	Ventilador de refrigeración eléctrico
4	30	Sistema de refrigeración trasero
5	10	Calefactores de espejos exteriores
6	10	Luces de freno, luz de freno alta, sistema de control de bloqueo de la transmisión, sistema antibloqueo, sistema de control de tracción activo, sistema de control de estabilidad del vehículo, suspensión neumática trasera con regulación de altura
7	–	–
8	15	Faros antiniebla delanteros
9	7,5	Calentador de viscosidad
10	7,5	Sistema de diagnóstico a bordo
11	10	Faro derecho (luces de cruce)
12	10	Faro izquierdo (luces de cruce)
13	10	Faro derecho (luces largas)
14	10	Faro izquierdo (luces largas)
15	10	Sensor O2 y medidor de flujo de aire
16	7,5	Sistema de aire acondicionado
17	30	Calefactor de la luneta trasera
18	10	Sistema de suspensión neumática trasera con regulación de altura
19	20	Calentador de combustible
20	20	Calefacción de asientos
21	10	Iluminación interior, iluminación personal, sistema de control remoto inalámbrico, luz del interruptor de encendido, iluminación del techo en las puertas
22	20	Sistema de audio
23	10	Sistema antibloqueo, sistema de control de tracción activo, sistema de control de estabilidad del vehículo, sistema de aire acondicionado, nevera, elevalunas eléctricos
24	10	Sistema de comunicación multiplex
25	–	Pinza corta
26	7,5	Sistema de carga
27	–	–
28	10	Bocina
29	15	Sensor A/F
	15	1KD-FTV: bomba de combustible
30	15	Intermitentes, luces de emergencia
31	10	Sistema de inyección de combustible multipunto/secuencial
32	20	Bomba de combustible controlada electrónicamente, bomba de combustible, sistema de inyección de combustible multipunto/secuencial
	25	1KD-FTV: Bomba de combustible controlada electrónicamente, bomba de combustible, sistema de inyección de combustible multipunto/secuencial
33	20	Elevalunas eléctrico del conductor

34	25	Sistema de cierre centralizado de puertas alimentado
35	–	–
36	30	Sistema de audio
37	120	sin PTC: Relé de desempañado, relé de encendido, “HEATER”, “CDS FAN”, “AM1”, “J/B”, “VISCUS”, “OBD”, “MIR HEATER”, “STOP”, “FR FOG”, Fusibles “AIRSUS”, “RR A/C” y “STOP”
	140	con PTC: Relé de desempañado, relé de encendido, “HEATER”, “CDS FAN”, “AM1”, “J/B”, “VISCUS”, “OBD”, “MIR HEATER”, “STOP”, “FR FOG”, Fusibles “PTC-1”, “PTC-2”, “PTC-3”, “AIRSUS”, “RR A/C” y “STOP”
38	50	Sistema de aire acondicionado
39	50	Suspensión neumática trasera con regulación de altura
40	50	Todos los componentes en “ACC”, “CIG”, “IG1”, “IG1 №2”, “ECU−IG”, “FR WIP-WSH”, “RR WIP”, “RR WSH”, “DIFF”, “TEMS fusibles ” y “STA”
41	40	Calentador viscoso
42	50	Todos los elementos en “PWR OUTLET”, “P FR P/W”, “P RR P/W”, “D RR P/W”, “DP/ SEAT ”, “PP/ SEAT ”, “POWER”, “TAIL fusibles ” y “PANEL”
43	40	Calentador viscoso
44	40	Calentador viscoso
45	40	Sistema antibloqueo, sistema de control de tracción activo, sistema de control de estabilidad del vehículo
46	30	Sistema de arranque, fusibles “IGN”, “INDICATORE” y “SRS”
47	30	sin sistema de control de estabilidad del vehículo: Sistema antibloqueo,
	50	con sistema de control de estabilidad del vehículo: Sistema antibloqueo, sistema de control de tracción activo, sistema de control de estabilidad del vehículo
48	80	Sistema de precalentamiento del motor
Relés
R1	Ventilador de refrigeración eléctrico (CDS FAN)
R2	Accesorios (ACC CUT)
R3	Faros antiniebla
R4	Arranque (STA)
R5	Encendido (IG)
R6	Calefactor
R7	Embrague del compresor del aire acondicionado (MG CLT)
R8	–
R9	Desempañador de la luneta trasera (DEFOG)
R10	Sistema antibloqueo (ABS MTR)
R11	TRC MTR
R12	Sistema antibloqueo (ABS SOL)
R13	Sistema de control de descenso (DAC)
R14	Relé de apertura de circuito (C/OPN) o EDU
R15	–
R16	EFI
R17	Sensor de relación aire/combustible (A/F HEATER)
R18	Bomba de combustible
R19	Faro (HEAD)



Caja de fusibles №1

Número	Relé
R1	Arranque (STA)
R2	Sistema de encendido (GLOW)

Caja de fusibles №2

Número	Relé
R1	Suspensión neumática (AIR SUS)
R2	Regulador de intensidad (con luz diurna)

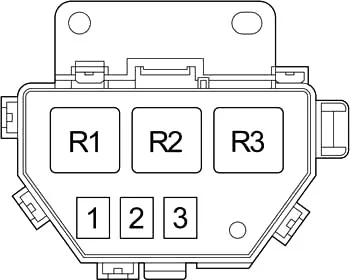

Caja de fusibles №3

Número	Relé
R1	PTC n.º 1
R2	PTC n.º 2
R3	PTC n.º 3
