Opel Astra J (2013-2018) – caja de fusibles
Opel Astra J (Astra IV) 2013 – diagrama de la caja de fusibles
Año de fabricación: 2013.
El fusible del encendedor de cigarrillos (toma de corriente) en el Opel Astra J (2013) es el fusible 6 de la caja de fusibles.

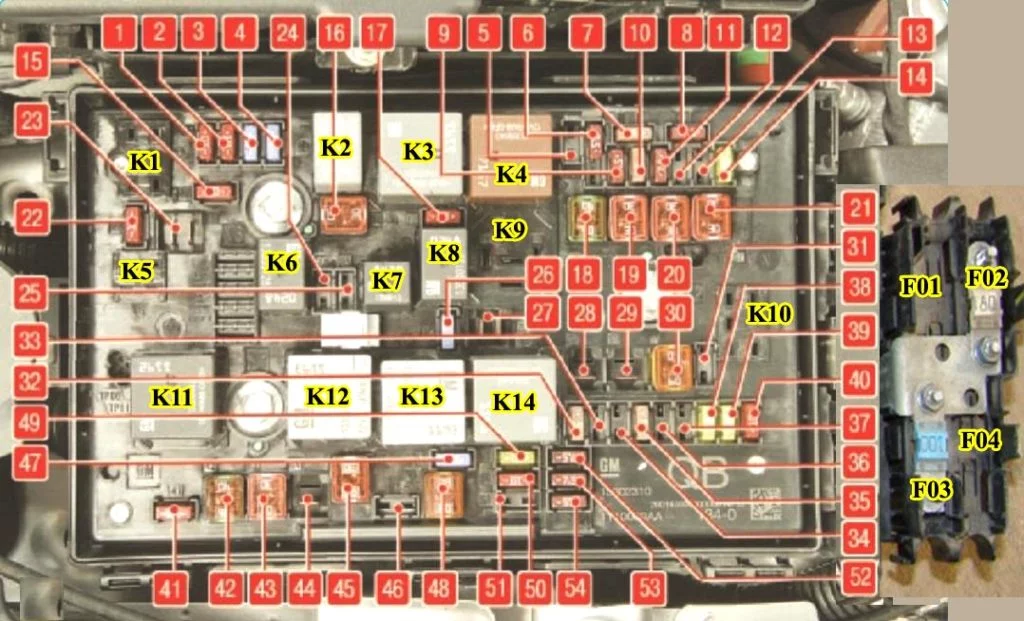

Caja de fusibles en el compartimento del motor
La caja de fusibles se encuentra en la parte delantera izquierda del compartimento del motor. Retire la tapa y levántela hasta que se detenga. Retire la tapa verticalmente hacia arriba.
| Nº | Descripción |
| 1 | Módulo de control del motor |
| 2 | Sonda lambda |
| 3 | Inyección de combustible, sistema de encendido |
| 4 | Inyección de combustible, sistema de encendido |
| 5 | – |
| 6 | Calefacción de espejos |
| 7 | Control del ventilador |
| 8 | Sonda lambda, motor |
| 9 | Sensor de la ventana trasera |
| 10 | Sensor de batería |
| 11 | Apertura del maletero |
| 12 | Módulo de iluminación frontal adaptativa |
| 13 | – |
| 14 | Limpiaparabrisas trasero |
| 15 | Módulo de control del motor |
| 16 | Motor de arranque |
| 17 | Módulo de control de la transmisión |
| 18 | Luneta trasera térmica |
| 19 | Elevalunas eléctricos delanteros |
| 20 | Elevalunas eléctricos traseros |
| 21 | ABS |
| 22 | Luz de cruce izquierda (halógena) |
| 23 | Sistema de lavado de faros |
| 24 | Luz de cruce derecha (xenón) |
| 25 | Luz de cruce izquierda (xenón) |
| 26 | Faros antiniebla |
| 27 | Calentador diésel |
| 28 | – |
| 29 | Freno de estacionamiento eléctrico |
| 30 | ABS |
| 31 | – |
| 32 | Airbag |
| 33 | Iluminación frontal adaptativa |
| 34 | – |
| 35 | Elevalunas eléctricos |
| 36 | – |
| 37 | Válvula solenoide de purga del depósito |
| 38 | Bomba de vacío |
| 39 | Módulo de control del sistema de combustible |
| 40 | Limpiaparabrisas delantero;
Limpiaparabrisas trasero. |
| 41 | Luz de carretera derecha (halógena) |
| 42 | Ventilador del radiador |
| 43 | Limpiaparabrisas |
| 44 | – |
| 45 | Ventilador del radiador |
| 46 | – |
| 47 | Bocina |
| 48 | Ventilador del radiador |
| 49 | Bomba de combustible |
| 50 | Ajuste de faros |
| 51 | Cierre de aire |
| 52 | Calefactor auxiliar – motor diésel |
| 53 | Módulo de control de la transmisión;
Módulo de control del motor. |
| 54 | Monitorización del cableado |
Caja de fusibles del salpicadero
En vehículos con volante a la izquierda, la caja de fusibles se encuentra detrás de la guantera en el salpicadero. Abra la guantera y deslícela hacia la izquierda para desbloquearla. Baje el compartimento de pasajeros y retírelo.
En vehículos con volante a la derecha, la caja de fusibles se encuentra detrás de la tapa de la guantera. Abra la guantera, abra la tapa y pliéguela.
| Número | Descripción |
| 1 | Pantalla |
| 2 | Luces exteriores |
| 3 | Luces exteriores |
| 4 | Radio |
| 5 | Sistema de infoentretenimiento |
| 6 | Toma de corriente delantera |
| 7 | Toma de corriente del asiento trasero |
| 8 | Luz de cruce izquierda |
| 9 | Luz de cruce derecha |
| 10 | Cierre de puertas |
| 11 | Ventilador interior |
| 12 | – |
| 13 | – |
| 14 | Conector de diagnóstico |
| 15 | Airbag |
| 16 | – |
| 17 | Sistema de aire acondicionado |
| 18 | Prefusible:
Radio; Infoentretenimiento, Pantalla. |
| 19 | Luces de freno;
Luces traseras; Luces interiores. |
| 20 | – |
| 21 | – |
| 22 | Encendido |
| 23 | Unidad de control de la carrocería |
| 24 | Unidad de control de la carrocería |
| 25 | – |
| 26 | Toma de corriente en el maletero
(si no hay caja de fusibles en el maletero) (solo Sports Tourer). |
Caja de fusibles en el maletero
Hatchback 3 puertas, hatchback 5 puertas
La caja de fusibles se encuentra en el lado izquierdo del maletero, detrás del panel de cubierta.
Tourer deportivo
La caja de fusibles se encuentra en el lado izquierdo del maletero, detrás del panel de cubierta.
| Nº | Descripción |
| 1 | Módulo de remolque |
| 2 | Salida de remolque |
| 3 | Asistente de estacionamiento |
| 4 | – |
| 5 | – |
| 6 | – |
| 7 | – |
| 8 | Sistema de alarma |
| 9 | – |
| 10 | – |
| 11 | Módulo de remolque, toma de remolque |
| 12 | – |
| 13 | Salida de remolque |
| 14 | – |
| 15 | – |
| 16 | – |
| 17 | – |
| 18 | – |
| 19 | Calefacción del volante |
| 20 | Techo practicable |
| 21 | Calefacción de asientos |
| 22 | – |
| 23 | – |
| 24 | – |
| 25 | – |
| 26 | – |
| 27 | – |
| 28 | – |
| 29 | – |
| 30 | – |
| 31 | Amplificador, subwoofer |
| 32 | Sistema de suspensión activa;
Advertencia de salida de carril. |
Opel Astra J (Astra IV) (2014-2018) – diagrama de la caja de fusibles
Año de fabricación: 2014, 2015, 2016, 2017, 2018.
Los fusibles del encendedor de cigarrillos/tomas de corriente en el Opel Astra J son los fusibles nº 6 (toma de corriente delantera), nº 7 (toma de corriente trasera), nº 26 (toma de corriente del compartimento de carga) en la caja de fusibles del salpicadero y el fusible nº 17 (toma de corriente) en la caja de fusibles del compartimento de carga.
Ubicación de la caja de fusibles
Compartimento del motor
La caja de fusibles se encuentra en la parte delantera izquierda del compartimento del motor.
Retire la tapa y levántela hasta que se detenga. Retire la tapa verticalmente hacia arriba.
Salpicadero
En vehículos con volante a la izquierda, la caja de fusibles se encuentra detrás de la guantera en el salpicadero.
Abra el compartimento y deslícelo hacia la izquierda para desbloquearlo. Pliegue el compartimento y retírelo. Abra la guantera, luego abra la tapa y pliéguela.
Caja de fusibles en el compartimento de carga (maletero)
Ubicación de los fusibles en el maletero:
Hatchback de 3 puertas, hatchback de 5 puertas:
La caja de fusibles se encuentra en el lado izquierdo del compartimento de carga, detrás de la cubierta.
Tourer deportivo:
La caja de fusibles se encuentra en el lado izquierdo del compartimento de carga, detrás de la cubierta.
Caja de fusibles en el compartimento del motor
La caja de fusibles se encuentra en la parte delantera izquierda del compartimento del motor. Retire la tapa y levántela hasta que se detenga. Retire la tapa verticalmente hacia arriba.
| Número | Descripción |
| 1 | Módulo de control del motor |
| 2 | Sonda lambda |
| 3 | Inyección de combustible, sistema de encendido |
| 4 | Inyección de combustible, sistema de encendido |
| 5 | – |
| 6 | Calefacción de espejos; Sistema antirrobo. |
| 7 | Control del ventilador; Módulo de control del motor; Módulo de control de la transmisión. |
| 8 | Sonda lambda; Refrigeración del motor. |
| 9 | Sensor de la ventana trasera |
| 10 | Sensor de batería del vehículo |
| 11 | Apertura del maletero |
| 12 | Iluminación frontal adaptativa; Control automático de luces, |
| 13 | ABS |
| 14 | Limpiaparabrisas trasero |
| 15 | Módulo de control del motor |
| 16 | Motor de arranque |
| 17 | Módulo de control de la transmisión |
| 18 | Luneta trasera térmica |
| 19 | Elevalunas eléctricos delanteros |
| 20 | Elevalunas eléctricos traseros |
| 21 | Centro trasero eléctrico |
| 22 | Luz de cruce izquierda (halógena) |
| 23 | Sistema de lavado de faros |
| 24 | Luz de cruce derecha (xenón) |
| 25 | Luz de cruce izquierda (xenón) |
| 26 | Faros antiniebla delanteros |
| 27 | Calentador diésel |
| 28 | Sistema de arranque y parada |
| 29 | Freno de estacionamiento eléctrico |
| 30 | ABS |
| 31 | Control de crucero adaptativo |
| 32 | Airbag |
| 33 | Iluminación frontal adaptativa; Control automático de luces. |
| 34 | Recirculación de gases de escape |
| 35 | Espejo exterior, sensor de lluvia |
| 36 | Control de clima |
| 37 | Válvula solenoide de purga del depósito |
| 38 | Bomba de vacío |
| 39 | Módulo de control central |
| 40 | Sistema de pulverización del parabrisas; Sistema de pulverización de la ventana trasera. |
| 41 | Luz de carretera derecha (halógena) |
| 42 | Ventilador del radiador |
| 43 | Limpiaparabrisas |
| 44 | Limpiaparabrisas |
| 45 | Ventilador del radiador |
| 46 | – |
| 47 | Bocina |
| 48 | Ventilador del radiador |
| 49 | Bomba de combustible |
| 50 | Nivelación de faros; Iluminación frontal adaptativa. |
| 51 | Cierre de aire |
| 52 | Calefactor auxiliar, motor diésel. |
| 53 | Módulo de control de la transmisión; Módulo de control del motor |
| 54 | Bomba de vacío; Conjunto de indicadores; Ventilación de calefacción; Aire acondicionado. |
Caja de fusibles del salpicadero
En vehículos con volante a la izquierda, la caja de fusibles se encuentra detrás de la guantera en el salpicadero. Abra la guantera y deslícela hacia la izquierda para desbloquearla. Baje el compartimento y retírelo.
En vehículos con volante a la derecha, la caja de fusibles se encuentra detrás de la tapa de la guantera. Abra la guantera, abra la tapa y pliéguela.
| Nº | Descripción |
| 1 | Pantalla |
| 2 | Luces exteriores; Módulo de control de la carrocería. |
| 3 | Luces exteriores; Módulo de control de la carrocería. |
| 4 | Sistema de infoentretenimiento |
| 5 | Sistema de infoentretenimiento |
| 6 | Tomas de corriente; encendedor de cigarrillos. |
| 7 | Toma de corriente |
| 8 | Luz de cruce izquierda, módulo de control de la carrocería |
| 9 | Luz de cruce derecha; Módulo de control de la carrocería; Módulo de airbag. |
| 10 | Cierre de puertas, Módulo de control de la carrocería. |
| 11 | Ventilador interior |
| 12 | – |
| 13 | – |
| 14 | Conector de diagnóstico |
| 15 | Airbag |
| 16 | Toma de corriente |
| 17 | Sistema de aire acondicionado |
| 18 | Logística |
| 19 | Módulo de control de la carrocería |
| 20 | Módulo de control de la carrocería |
| 21 | Conjunto de indicadores del salpicadero; Sistema de advertencia antirrobo, |
| 22 | Encendido |
| 23 | Unidad de control de la carrocería |
| 24 | Unidad de control de la carrocería |
| 25 | – |
| 26 | Toma de corriente en el compartimento de carga (si no hay caja de fusibles en el compartimento de carga) (solo Tourer deportivo). |
Caja de fusibles en el maletero
Hatchback de 3 puertas, hatchback de 5 puertas
La caja de fusibles se encuentra en el lado izquierdo del compartimento de pasajeros, detrás de la cubierta.
Tourer deportivo
La caja de fusibles se encuentra en el lado izquierdo del compartimento de pasajeros, detrás de la cubierta.
| Nº | Descripción |
| 1 | – |
| 2 | Salida de remolque |
| 3 | Asistente de estacionamiento |
| 4 | – |
| 5 | – |
| 6 | – |
| 7 | Asiento eléctrico |
| 8 | – |
| 9 | – |
| 10 | – |
| 11 | Módulo de remolque, toma de remolque |
| 12 | Módulo de remolque |
| 13 | Salida de remolque |
| 14 | Asiento trasero plegable eléctricamente |
| 15 | – |
| 16 | Espejo; Cámara de marcha atrás. |
| 17 | Toma de corriente |
| 18 | – |
| 19 | Calefacción del volante |
| 20 | Techo practicable |
| 21 | Asientos delanteros calefactables |
| 22 | – |
| 23 | – |
| 24 | – |
| 25 | – |
| 26 | – |
| 27 | – |
| 28 | – |
| 29 | – |
| 30 | – |
| 31 | Amplificador; Subwoofer. |
| 32 | Sistema de suspensión activa; Advertencia de salida de carril. |
