Opel Insignia B (2018-2022) – caja de fusibles
Opel Insignia B (2018-2019) – diagrama de fusibles
Año de fabricación: 2018, 2019.
Ubicación de los fusibles
Compartimento del motor

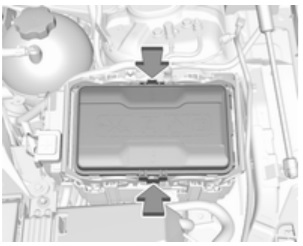

La caja de fusibles se encuentra en la parte delantera izquierda del compartimento del motor.
Panel de instrumentos
En vehículos con volante a la izquierda, la caja de fusibles se encuentra detrás de la cubierta en el salpicadero.
Retire la cubierta lateral y extráigala.
En vehículos con volante a la derecha, se encuentra detrás de la cubierta en la guantera.
Abra la guantera y retire la cubierta.
2018, 2019
Compartimento del motor
Asignación de fusibles en el compartimento del motor (2018, 2019)
| Número | Descripción |
|---|---|
| Número | Descripción |
| 1 | – |
| 2 | – |
| 3 | ABS |
| 4 | – |
| 5 | – |
| 6 | Tapa trasera |
| 7 | Luz antiniebla trasera;
Luces antiniebla delanteras. |
| 8 | Módulo de memoria |
| 9 | Parabrisas calefactado |
| 10 | Soporte lumbar del asiento |
| 11 | Batería CC/CC |
| 12 | Luneta trasera calefactada |
| 13 | Espejo calefactado |
| 14 | – |
| 15 | – |
| 16 | Limpiaparabrisas delantero |
| 17 | Asiento ajustable eléctricamente, lado del pasajero |
| 18 | Parasol |
| 19 | Asiento ajustable eléctricamente, lado del conductor |
| 20 | – |
| 21 | Techo practicable |
| 22 | Limpiaparabrisas trasero;
Airbag. |
| 23 | Sistema de iluminación adaptativa |
| 24 | – |
| 25 | – |
| 26 | Módulo de control de la transmisión |
| 27 | Encendido;
Panel de instrumentos. |
| 28 | – |
| 29 | Cámara trasera;
Rejilla de ventilación. |
| 30 | Luz de control del motor y del remolque |
| 31 | – |
| 32 | Cámara |
| 33 | Calefacción del asiento, delantera |
| 34 | Calefacción del asiento, trasera |
| 35 | Suspensión;
Tracción a las cuatro ruedas. |
| 36 | Sistema de alimentación |
| 37 | – |
| 38 | – |
| 39 | – |
| 40 | Bloqueo de la dirección |
| 41 | – |
| 42 | – |
| 43 | Volante calefactado |
| 44 | Ajuste de los faros |
| 45 | – |
| 46 | Módulo de control del motor |
| 47 | – |
| 48 | Convertidor CC/CC;
Rejilla de ventilación; E-Boost. |
| 49 | Módulo de control de la puerta trasera |
| Número | Descripción |
|---|---|
| 50 | – |
| 51 | – |
| 52 | – |
| 53 | – |
| 54 | – |
| 55 | – |
| 56 | Arranque |
| 57 | – |
| 58 | – |
| 59 | Faro izquierdo (LED) |
| 60 | Ventilador de refrigeración |
| 61 | – |
| 62 | – |
| 63 | – |
| 64 | – |
| 65 | Calefacción, ventilación y aire acondicionado |
| 66 | – |
| 67 | – |
| 68 | – |
| 69 | Faro derecho de carretera (halógeno);
Faro derecho principal (LED). |
| 70 | Faro izquierdo de carretera (halógeno) |
| 71 | – |
| 72 | Arranque |
| 73 | – |
| 74 | Módulo de control de la transmisión |
| 75 | Módulo de control del motor |
| 76 | Sistema de reducción de emisiones de escape |
| 77 | – |
| 78 | Bocina |
| 79 | Sistema de limpiaparabrisas |
| 80 | – |
| 81 | Módulo de control del motor |
| 82 | – |
| 83 | Bobina de encendido |
| 84 | Bobina de encendido |
| 85 | Sistema de tracción |
| 86 | – |
| 87 | Calefacción de combustible en motores diésel |
| 88 | Apertura de aire |
| 89 | – |
| 90 | – |
| 91 | – |
| 92 | Bomba de líquido calentado |
| 93 | Sistema de llave electrónica |
| 94 | – |
| 95 | Bomba de refrigerante |
| 96 | Calefacción de combustible en motores diésel |
| 97 | – |
| 98 | – |
| 99 | Bomba de refrigerante |

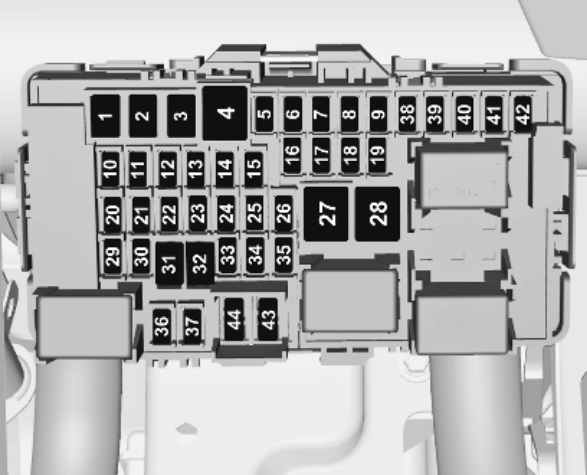

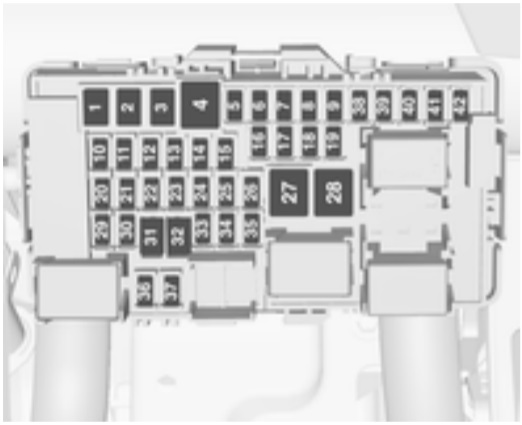

Panel de instrumentos
Asignación de fusibles en el panel de instrumentos (2018, 2019)
| Nº | Descripción |
|---|---|
| Nº | Descripción |
| 1 | Elevalunas eléctrico izquierdo |
| 2 | Elevalunas eléctrico derecho |
| 3 | Módulo de control de la carrocería |
| 4 | Ventilador del aire acondicionado |
| 5 | Módulo de control de la carrocería |
| 6 | Sistema preparado para la conexión de remolque |
| 7 | Asientos traseros abatibles eléctricamente |
| 8 | Módulo de control de la carrocería |
| 9 | Módulo de control del motor |
| 10 | Pantalla en el parabrisas |
| 11 | Reducción de NOx/calefacción de tuberías |
| 12 | Reducción de NOx/sensor de hollín |
| 13 | Módulo de solución de urea |
| 14 | Volante calefactado |
| 15 | Módulo de control de la transmisión |
| 16 | Amplificador |
| 17 | Alarma |
| 18 | Módulo de control de la carrocería |
| 19 | 2018:
Módulo de solución de urea; 2019: Módulo AdBlue. |
| 20 | Módulo de control de la carrocería |
| Nº | Descripción |
|---|---|
| 21 | Módulo de control de la carrocería |
| 22 | Módulo de control de la carrocería |
| 23 | Bloqueo de la dirección eléctrica |
| 24 | Airbag |
| 25 | Conector de diagnóstico |
| 26 | En el maletero |
| 27 | Válvula EBCM |
| 28 | Sistema para la conexión de dispositivos policiales |
| 29 | – |
| 30 | – |
| 31 | Control en el volante |
| 32 | Interruptor de encendido |
| 33 | Control del aire acondicionado |
| 34 | Módulo de cierre centralizado de puertas |
| 35 | Conector AUX/USB |
| 36 | Cargador inalámbrico |
| 37 | Limpiaparabrisas trasero |
| 38 | Onstar |
| 39 | Pantalla |
| 40 | Asistente de estacionamiento |
| 41 | Consola superior |
| 42 | Radio;
Sistema de infoentretenimiento. |
Opel Insignia B – diagrama de fusibles
Año de fabricación: 2020, 2021
Ubicación de los fusibles
Compartimento del motor
La caja de fusibles se encuentra en la parte delantera izquierda del compartimento del motor.
Panel de instrumentos

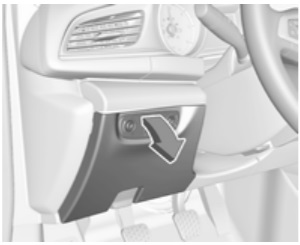

En vehículos con volante a la izquierda, la caja de fusibles se encuentra detrás de la cubierta en el habitáculo.
Retire la cubierta.

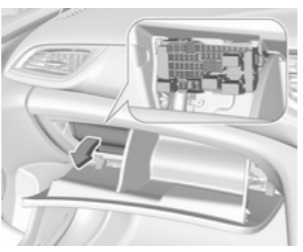

En vehículos con volante a la derecha, se encuentra detrás de la cubierta en la guantera.
Abra la guantera y retire la cubierta.
Diagrama de fusibles

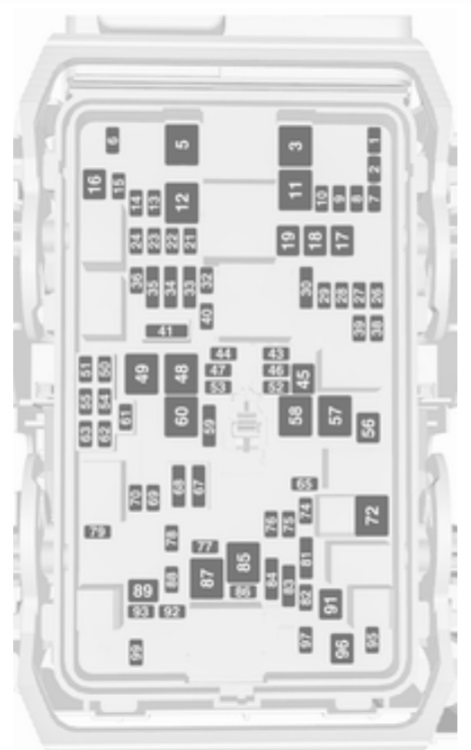

Compartimento del motor
Asignación de fusibles en el compartimento del motor
| Número | Descripción |
|---|---|
| Número | Descripción |
| 1 | – |
| 2 | – |
| 3 | ABS |
| 4 | – |
| 5 | 2020: No se utiliza; 2021: Caja de fusibles en el maletero |
| 6 | Portón trasero |
| 7 | Luz antiniebla trasera; Luces antiniebla delanteras. |
| 8 | Módulo de memoria |
| 9 | Parabrisas calefactado |
| 10 | Soporte lumbar del asiento |
| 11 | Batería CC/CC |
| 12 | Luneta trasera calefactada |
| 13 | Espejo calefactado |
| 14 | – |
| 15 | 2020: No se utiliza: 2021: Faros LED. |
| 16 | Limpiaparabrisas delantero |
| 17 | Asiento ajustable eléctricamente, lado del pasajero |
| 18 | Parasol |
| 19 | Asiento ajustable eléctricamente, lado del conductor |
| 20 | – |
| 21 | Techo practicable |
| 22 | 2020: Limpiaparabrisas trasero; Airbag. 2021: Limpiaparabrisas trasero. |
| 23 | 2020: Sistema de iluminación adaptativa 2021: Asiento trasero, abatible eléctricamente |
| 24 | – |
| 25 | – |
| 26 | Módulo de control de la transmisión |
| 27 | Encendido; Panel de instrumentos. |
| 28 | – |
| 29 | Cámara trasera; Rejilla de ventilación. |
| 30 | Luz de control del motor y del remolque |
| 31 | – |
| 32 | 2020: Cámara; 2021: No se utiliza. |
| 33 | Calefacción del asiento, delantera |
| 34 | Calefacción del asiento, trasera |
| 35 | Chasis; Tracción a las cuatro ruedas. |
| 36 | Sistema de alimentación |
| 37 | – |
| 38 | – |
| 39 | – |
| 40 | Bloqueo de la dirección |
| 41 | – |
| 42 | – |
| 43 | Volante calefactado |
| 44 | Ajuste de los faros |
| 45 | – |
| 46 | Módulo de control del motor |
| 47 | – |
| 48 | Convertidor CC/CC; Rejilla de ventilación; E-Boost. |
| 49 | Módulo de control de la puerta trasera |
| Número | Descripción |
|---|---|
| 50 | – |
| 51 | – |
| 52 | – |
| 53 | – |
| 54 | – |
| 55 | – |
| 56 | Motor de arranque |
| 57 | 2020: No se utiliza: 2021: Caja de fusibles en el maletero. |
| 58 | – |
| 59 | 2020: Faro izquierdo (LED) 2021: Sirena de advertencia. |
| 60 | Ventilador de refrigeración |
| 61 | – |
| 62 | – |
| 63 | – |
| 64 | – |
| 65 | Calefacción, ventilación y aire acondicionado |
| 66 | – |
| 67 | – |
| 68 | – |
| 69 | 2020: Faro derecho de carretera (halógeno); Faro derecho principal (LED). 2021: No se utiliza: |
| 70 | 2020: Faro izquierdo de carretera (halógeno) 2021: No se utiliza. |
| 71 | – |
| 72 | Motor de arranque |
| 73 | – |
| 74 | 2020: Módulo de control de la transmisión; 2021: Refrigeración del módulo de control de la transmisión / motor |
| 75 | Módulo de control del motor |
| 76 | Sistema de reducción de emisiones contaminantes |
| 77 | – |
| 78 | Bocina |
| 79 | Sistema de limpiaparabrisas |
| 80 | – |
| 81 | Módulo de control del motor |
| 82 | – |
| 83 | Bobina de encendido |
| 84 | Bobina de encendido |
| 85 | 2020: Sistema de tracción; 2021: Otra zona de fusibles |
| 86 | – |
| 87 | Calefacción de combustible en motores diésel |
| 88 | Apertura del sistema de admisión de aire |
| 89 | – |
| 90 | – |
| 91 | – |
| 92 | 2020: Bomba de líquido calefactado; 2021: No se utiliza. |
| 93 | Sistema de llave electrónica |
| 94 | – |
| 95 | Bomba de refrigerante |
| 96 | Calefacción de combustible en motores diésel |
| 97 | – |
| 98 | – |
| 99 | 2020: Bomba de refrigerante 2021: No se utiliza. |
Panel de instrumentos
2020
2021
Asignación de fusibles en el panel de instrumentos
| Número | Descripción |
|---|---|
| Número | Descripción |
| 1 | Elevalunas eléctrico izquierdo |
| 2 | Elevalunas eléctrico derecho |
| 3 | Módulo de control de la carrocería |
| 4 | Ventilador del aire acondicionado |
| 5 | Módulo de control de la carrocería |
| 6 | Instalación preparada para la conexión de remolque |
| 7 | 2020: Asientos traseros abatibles eléctricamente; 2021: Faro LED izquierdo. |
| 8 | Módulo de control de la carrocería |
| 9 | Módulo de control del motor |
| 10 | Pantalla en el parabrisas |
| 11 | Reducción de NOx/calefacción de tuberías |
| 12 | Reducción de NOx/sensor de hollín |
| 13 | Módulo AdBlue |
| 14 | Volante calefactado |
| 15 | Módulo de control de la transmisión |
| 16 | Amplificador |
| 17 | 2020: Alarma; 2021: Faro LED derecho. |
| 18 | Módulo de control de la carrocería |
| 19 | Módulo AdBlue. |
| 20 | Módulo de control de la carrocería |
| 21 | Módulo de control de la carrocería |
| Número | Descripción |
|---|---|
| 22 | Módulo de control de la carrocería |
| 23 | Bloqueo de la dirección eléctrica |
| 24 | Airbag |
| 25 | Conector de diagnóstico |
| 26 | En el punto de alimentación del maletero |
| 27 | 2020: Válvula EBCM; 2021: Sistema ABS. |
| 28 | 2020: Controles en el volante; 2021: Sistema preparado para la instalación de accesorios para vehículos policiales o taxis. |
| 29 | 2020: No se utiliza: 2021: Bomba de combustible. |
| 30 | 2020: No se utiliza: 2021: Bomba de combustible. |
| 31 | Control en el volante |
| 32 | Interruptor de encendido |
| 33 | Calefacción, ventilación y aire acondicionado |
| 34 | Módulo de cierre centralizado de puertas |
| 35 | Conector AUX/USB |
| 36 | Cargador inalámbrico |
| 37 | Limpiaparabrisas trasero |
| 38 | Aviso de conexión, Onstar |
| 39 | Pantalla |
| 40 | Asistente de estacionamiento |
| 41 | Consola superior |
| 42 | Radio; Sistema de infoentretenimiento. |
| 43 | 2021: Sistemas para vehículos policiales |
| 44 | 2021: Punto de alimentación. |

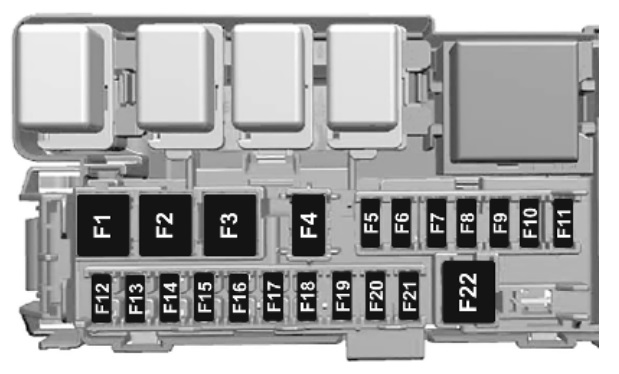

Maletero
La caja de fusibles en el maletero está presente en vehículos del año 2021. La caja de fusibles se encuentra detrás del panel en el lado izquierdo del compartimento del motor.
| Número | Descripción |
|---|---|
| Número | Descripción |
| 1 | – |
| 2 | – |
| 3 | Módulo de conexión de remolque |
| 4 | – |
| 5 | Sensor de apertura remota del portón trasero eléctrico |
| 6 | – |
| 7 | – |
| 8 | Portón trasero eléctrico |
| 9 | – |
| 10 | – |
| Número | Descripción |
|---|---|
| 11 | Conector de remolque |
| 12 | Control de calefacción del asiento, delantero izquierdo |
| 13 | Control de calefacción del asiento, delantero derecho |
| 14 | – |
| 15 | Control de calefacción de asientos, trasero 1 |
| 16 | Control de calefacción de asientos, trasero 2 |
| 17 | – |
| 18 | Conector de remolque |
| 19 | – |
| 20 | – |
| 21 | – |
| 22 | Puerta trasera eléctrica |
Opel Insignia B – diagrama de fusibles
Año de fabricación: 2022.
Ubicación de la caja de fusibles
Compartimento del motor
La caja de fusibles se encuentra en la parte delantera izquierda del compartimento del motor.
Panel de instrumentos
En vehículos con volante a la izquierda, la caja de fusibles se encuentra detrás de la cubierta del salpicadero.
Retire la cubierta.
En vehículos con volante a la derecha, se encuentra detrás de la cubierta en la guantera.
Abra la guantera y retire la cubierta.
Diagrama de fusibles
Compartimento del motor
Asignación de fusibles en el compartimento del motor
| Número | Descripción |
|---|---|
| Número | Descripción |
| 1 | – |
| 2 | – |
| 3 | ABS |
| 4 | – |
| 5 | Caja de fusibles en el maletero |
| 6 | Tapa trasera |
| 7 | Luz antiniebla trasera; Luces antiniebla delanteras. |
| 8 | Módulo de memoria |
| 9 | Parabrisas calefactado |
| 10 | Soporte lumbar del asiento |
| 11 | Batería CC/CC |
| 12 | Luneta trasera calefactada |
| 13 | Espejo calefactado |
| 14 | – |
| 15 | Luces LED. |
| 16 | Limpiaparabrisas delantero |
| 17 | Asiento ajustable eléctricamente, lado del pasajero |
| 18 | Parasol |
| 19 | Asiento ajustable eléctricamente, lado del conductor |
| 20 | – |
| 21 | Techo practicable |
| 22 | Limpiaparabrisas trasero; |
| 23 | Asiento trasero abatible eléctricamente |
| 24 | – |
| 25 | – |
| 26 | Módulo de control de la transmisión |
| 27 | Encendido; Panel de instrumentos. |
| 28 | – |
| 29 | Cámara trasera; Rejilla de ventilación. |
| 30 | Luz de control del motor y del remolque |
| 31 | – |
| 32 | – |
| 33 | Calefacción del asiento, delantera |
| 34 | Calefacción del asiento, trasera |
| 35 | Chasis; Tracción a las cuatro ruedas. |
| 36 | Sistema de combustible |
| 37 | – |
| 38 | – |
| 39 | – |
| 40 | Bloqueo de la dirección |
| 41 | – |
| 42 | – |
| 43 | Volante calefactado |
| 44 | Ajuste de los faros |
| 45 | – |
| 46 | Módulo de control del motor |
| 47 | – |
| 48 | Convertidor CC/CC |
| 49 | Módulo de control de la puerta trasera |
| Número | Descripción |
|---|---|
| 50 | – |
| 51 | – |
| 52 | – |
| 53 | – |
| 54 | – |
| 55 | – |
| 56 | Motor de arranque |
| 57 | Caja de fusibles en el maletero. |
| 58 | – |
| 59 | Sirena de advertencia |
| 60 | Ventilador de refrigeración |
| 61 | – |
| 62 | – |
| 63 | – |
| 64 | – |
| 65 | Calefacción, ventilación y aire acondicionado |
| 66 | – |
| 67 | – |
| 68 | – |
| 69 | – |
| 70 | – |
| 71 | – |
| 72 | Motor de arranque |
| 73 | – |
| 74 | Refrigeración del módulo de control de la transmisión / motor |
| 75 | Módulo de control del motor |
| 76 | Sistema de reducción de emisiones de escape |
| 77 | – |
| 78 | Bocina |
| 79 | Sistema de limpiaparabrisas |
| 80 | – |
| 81 | Módulo de control del motor |
| 82 | – |
| 83 | Bobina de encendido |
| 84 | Bobina de encendido |
| 85 | Otra zona de fusibles |
| 86 | – |
| 87 | Calefacción de combustible en motores diésel |
| 88 | Apertura del sistema de admisión de aire |
| 89 | – |
| 90 | – |
| 91 | – |
| 92 | – |
| 93 | Sistema de llave electrónica |
| 94 | – |
| 95 | Bomba de refrigerante |
| 96 | Calefacción de combustible en motores diésel |
| 97 | – |
| 98 | – |
| 99 | – |
Panel de instrumentos
Asignación de fusibles en el panel de instrumentos
| Número | Descripción |
|---|---|
| Número | Descripción |
| 1 | Elevalunas eléctrico izquierdo |
| 2 | Elevalunas eléctrico derecho |
| 3 | Módulo de control de la carrocería |
| 4 | Ventilador del aire acondicionado |
| 5 | Módulo de control de la carrocería |
| 6 | Sistema preparado para la conexión de remolque |
| 7 | Faro LED izquierdo. |
| 8 | Módulo de control de la carrocería |
| 9 | Módulo de control del motor |
| 10 | Pantalla en el parabrisas |
| 11 | Reducción de NOx/calefacción de tuberías |
| 12 | Reducción de NOx/sensor de hollín |
| 13 | Módulo AdBlue |
| 14 | Volante calefactado |
| 15 | Módulo de control de la transmisión |
| 16 | Amplificador |
| 17 | Faro LED derecho. |
| 18 | Módulo de control de la carrocería |
| 19 | Módulo AdBlue. |
| 20 | Módulo de control de la carrocería |
| 21 | Módulo de control de la carrocería |
| Número | Descripción |
|---|---|
| 22 | Módulo de control de la carrocería |
| 23 | Bloqueo eléctrico de la dirección |
| 24 | Airbag |
| 25 | Conector de diagnóstico |
| 26 | Toma de corriente en el maletero |
| 27 | Sistema ABS. |
| 28 | Instalación preparada para el montaje de accesorios para vehículos policiales o taxis. |
| 29 | Bomba de combustible. |
| 30 | Bomba de combustible. |
| 31 | Control en el volante |
| 32 | Interruptor de encendido |
| 33 | Calefacción, ventilación y aire acondicionado |
| 34 | Módulo de cierre centralizado |
| 35 | Conector AUX/USB |
| 36 | Cargador inalámbrico |
| 37 | Limpiaparabrisas trasero |
| 38 | Conexión de llamada de emergencia, Onstar |
| 39 | Pantalla |
| 40 | Asistente de estacionamiento |
| 41 | Consola superior |
| 42 | Radio; Sistema de infoentretenimiento. |
| 43 | Sistemas para vehículos policiales |
| 44 | Toma de corriente. |
Maletero
La caja de fusibles se encuentra detrás de la cubierta en el lado izquierdo del compartimento de pasajeros.
| Número | Descripción |
|---|---|
| Número | Descripción |
| 1 | – |
| 2 | – |
| 3 | Módulo de conexión de remolque |
| 4 | – |
| 5 | Sensor de apertura remota del portón trasero eléctrico |
| 6 | – |
| 7 | – |
| 8 | Portón trasero eléctrico |
| 9 | – |
| 10 | – |
| Número | Descripción |
|---|---|
| 11 | Conectores de remolque |
| 12 | Control de calefacción del asiento, delantero izquierdo |
| 13 | Control de calefacción del asiento, delantero derecho |
| 14 | – |
| 15 | Control de calefacción de asientos, trasero 1 |
| 16 | Control de calefacción de asientos, trasero 2 |
| 17 | – |
| 18 | Conectores de remolque |
| 19 | – |
| 20 | – |
| 21 | – |
| 22 | Puerta trasera eléctrica |
Acerca del Opel Insignia B (2018-2022)
El Opel Insignia B, fabricado entre 2018 y 2022, es un automóvil de clase media elegante y moderno que ofrece una amplia gama de innovaciones tecnológicas y elementos de confort. Este modelo es conocido por sus suaves características de conducción y su sofisticado diseño. Se ofrecen diversas motorizaciones, incluyendo motores de gasolina y diésel, que proporcionan potencias de 140 a 260 caballos. El Insignia B está equipado con avanzados sistemas de seguridad, como control de crucero adaptativo, asistente de mantenimiento de carril y sistema de reconocimiento de señales de tráfico, lo que lo convierte en una opción ideal para quienes buscan un automóvil fiable y seguro.
Diagrama de la caja de fusibles del Opel Insignia B
Esta página muestra el diagrama de la caja de fusibles del Opel Insignia B, que es crucial para la identificación y el mantenimiento de los sistemas eléctricos del vehículo. La caja de fusibles se encuentra generalmente en el compartimento del motor y en el interior del vehículo, a menudo en la zona del salpicadero o cerca del maletero. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es esencial para el correcto funcionamiento del vehículo y su mantenimiento adecuado garantiza una larga vida útil y fiabilidad de su Opel Insignia B.
