Toyota Matrix E140 (2009-2014) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Toyota Matrix E140 (2009–2014), descubrirás dónde se encuentran los paneles de fusibles dentro del vehículo y obtendrás información detallada sobre la asignación y el diseño de cada fusible.
Diagrama de fusibles y relés – Toyota Matrix E140
Aplicable a vehículos nuevos en los años:
2009, 2010, 2011, 2012, 2013, 2014.

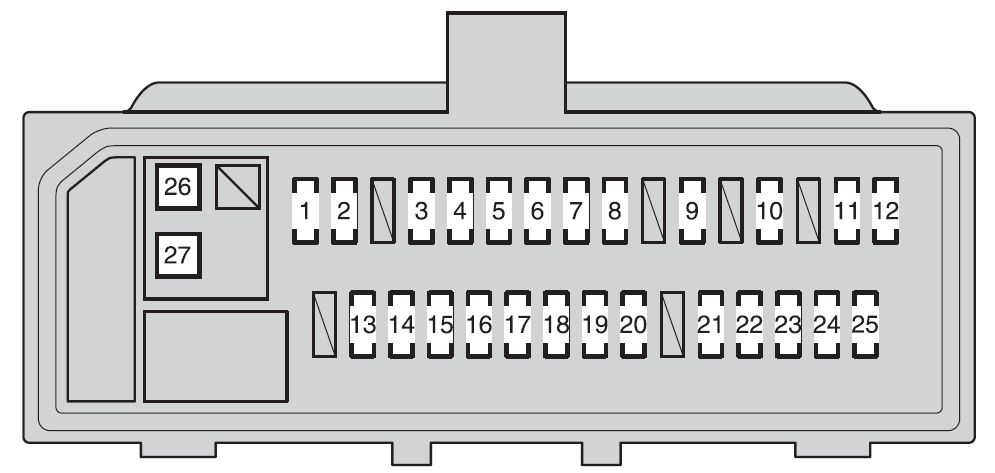

Fusibles en la cabina
La caja de fusibles se encuentra debajo del salpicadero (izquierda), debajo de la cubierta.
| Número | Amperaje [A] | Descripción |
| 1 | 10 | Luces de posición, luces traseras, iluminación de matrícula, sistema de inyección de combustible multipunto/secuencial, luces del salpicadero |
| 2 | 7,5 | Interruptor de retroiluminación |
| 3 | 20 | Elevalunas eléctricos |
| 4 | 20 | Elevalunas eléctricos |
| 5 | 20 | Elevalunas eléctricos |
| 6 | 20 | Techo solar |
| 7 | 15 | Encendedor de cigarrillos, toma de corriente |
| 8 | 7,5 | Espejos exteriores, sistema de audio, unidad de control de la carrocería, reloj, sistema de control de bloqueo de la transmisión |
| 9 | 7,5 | Sin circuito |
| 10 | 15 | Sin circuito |
| 11 | 7,5 | Sistema de airbag SRS, sistema de inyección de combustible multipunto/secuencial, sistema de clasificación de pasajeros delanteros |
| 12 | 7,5 | Odómetro e indicadores |
| 13 | 10 | Sistema de aire acondicionado, desempañador de la ventana trasera |
| 14 | 25 | Limpiaparabrisas |
| 15 | 15 | Limpiaparabrisas trasero |
| 16 | 15 | Desempañador de la ventana delantera |
| 17 | 10 | Unidad de control principal ECU, dirección asistida eléctrica, ventiladores de refrigeración eléctricos, sistema de control de bloqueo de la transmisión, sistema antibloqueo, sistema de inyección de combustible multipunto/secuencial, sistema de advertencia de presión de neumáticos, sistema de control de estabilidad del vehículo |
| 18 | 10 | Luces traseras, sistema de carga, desempañador de la ventana trasera |
| 19 | 7,5 | Sistema de diagnóstico a bordo |
| 20 | 10 | Luces de freno, sistema antibloqueo de luces de freno de montaje alto, sistema de control de estabilidad del vehículo, sistema de inyección de combustible multipunto/secuencial, sistema de control de bloqueo de la transmisión |
| 21 | 25 | Sistema de alimentación de cerraduras de puertas |
| 22 | 25 | Encendedor de cigarrillos, ACC |
| 24 | 7,5 | Tracción en las cuatro ruedas |
| 25 | 7,5 | Sistema de arranque, sistema de control de bloqueo de la transmisión, ACC, CIG |
| 26 | 30 | Desempañador de la ventana trasera, MIR HTR, sistema de inyección de combustible multipunto/secuencial |
| 27 | 30 | Elevalunas eléctricos |

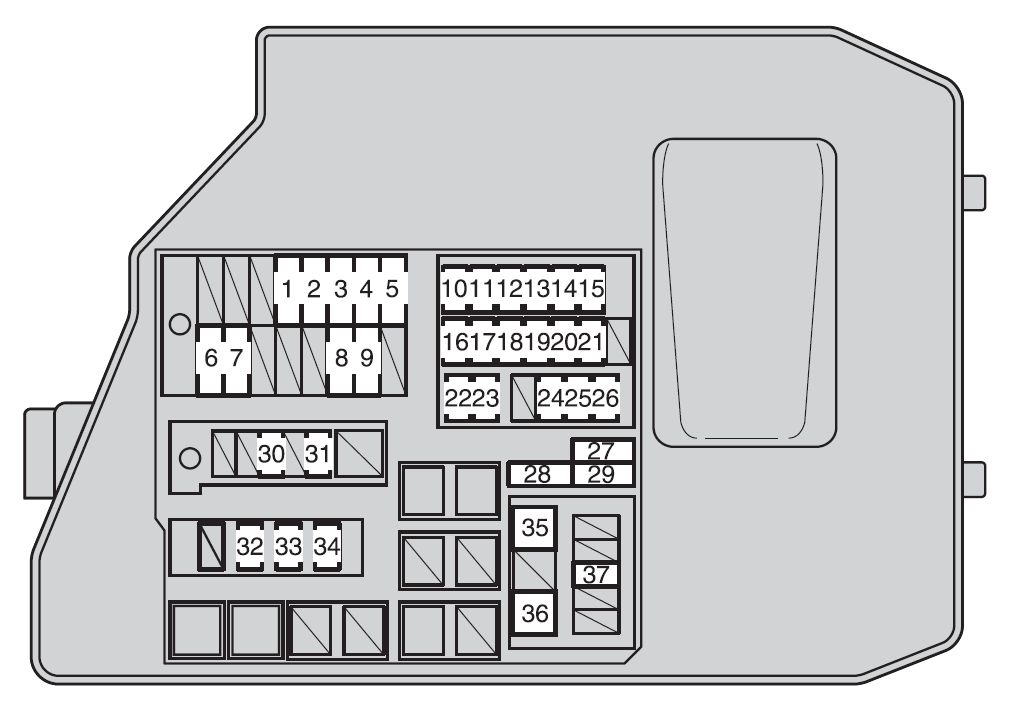

Fusibles en el compartimento del motor
Se encuentra en el compartimento del motor (izquierda).
| Número | Amperaje [A] | Descripción |
| 1 | 30 | Ventilador(es) eléctrico(s) de refrigeración |
| 2 | 40 | Ventilador(es) eléctrico(s) de refrigeración |
| 3 | 30 | Sistema antibloqueo, sistema de control de estabilidad del vehículo |
| 4 | 50 | Sistema antibloqueo, sistema de control de estabilidad del vehículo |
| 5 | 50 | Sistema de aire acondicionado |
| 6 | 120 | Sistema de carga, VENTILADOR RDI, VENTILADOR CDS, ABS n.º 1, ABS n.º 3, INVERSOR, HTR, HTR n.º SUB. 1, HTR n.º SUB. 3. ACC, CIG, MEDIDOR, IGN, ECU-IG n.º 2, HTRIG, Limpiaparabrisas, Limpiaparabrisas trasero, SELLADO, ECU-IG n.º 1, AM1, 4WD, PUERTA, STOP, PUERTA DELANTERA, ALIMENTACIÓN, PUERTA TRASERA, PUERTA RL, OBD, ACC-B, ANTI-NIEBLA, TECHO ABATIBLE, DEF, MIR HTR, COLA, PANEL |
| 7 | 60 | Dirección asistida eléctrica |
| 8 | 50 | EFI PRINCIPAL, SUPERIOR, IG2 |
| 9 | 50 | H-LP LH LO, H-LP RH LO, H-LP LH HI, H-LP RH HI |
| 10 | 10 | Sistema de control de emisiones |
| 11 | 10 | Sistema de inyección de combustible multipunto/secuencial |
| 12 | 10 | Faro derecho (luz de carretera) |
| 13 | 10 | Faro izquierdo (luz de carretera) |
| 14 | 10 | Faro derecho (luz de cruce), faros antiniebla delanteros |
| 15 | 10 | Faro izquierdo (luz de cruce) |
| 16 | 10 | Sistema de inyección de combustible multipunto/secuencial |
| 17 | 10 | Intermitentes, luces de emergencia |
| 18 | 7,5 | Sistema de carga |
| 19 | 7,5 | Sistema de arranque, sistema de inyección de combustible multipunto/secuencial; |
| 20 | 30 | Sistema de arranque, sistema de inyección de combustible multipunto/secuencial; |
| 21 | 20 | Sin circuito |
| 22 | 7,5 | Sistema de arranque |
| 23 | 10 | Sistema de inmovilización del motor |
| 24 | 10 | ECU del cuerpo principal, odómetro e indicadores, sistema de luces diurnas, sistema de aire acondicionado, control remoto inalámbrico |
| 25 | 15 | Sistema de audio |
| 26 | 10 | Iluminación interior, luz personal, reloj |
| 27 | 10 | Fusible de repuesto |
| 28 | 30 | Fusible de repuesto |
| 29 | 20 | Fusible de repuesto |
| 30 | 30 | Sistema de audio |
| 31 | 10 | Sin circuito |
| 32 | 20 | Sistema de inyección de combustible multipunto/secuencial, EFI n.º 1, EFI n.º 2 |
| 33 | 10 | Bocina |
| 34 | 15 | Sistema de inyección de combustible multipunto/secuencial, sistema de arranque, IGN, MEDIDOR |
| 35 | 30 | Calefactor PTC |
| 36 | 30 | Calefactor PTC |
| 37 | 15 | INVERSOR AC |
Sobre el Toyota Matrix E140 (2009-2014)
El Toyota Matrix E140, fabricado entre 2009 y 2014, es un vehículo compacto que combina elementos de hatchback y crossover. Este modelo es conocido por su fiabilidad y practicidad, lo que lo convierte en una opción popular entre los conductores que buscan un coche versátil para el uso diario. El Matrix E140 ofrece varias opciones de motor, incluyendo motores de cuatro cilindros de 1.8 y 2.4 litros, que proporcionan un buen equilibrio entre rendimiento y eficiencia de combustible. El interior del vehículo está diseñado con énfasis en la comodidad y la funcionalidad, ofreciendo amplio espacio tanto para pasajeros como para equipaje.
Diagrama de la caja de fusibles del Toyota Matrix E140
Esta página muestra el diagrama de la caja de fusibles del Toyota Matrix E140, que es crucial para comprender los sistemas eléctricos del vehículo. En este modelo, la caja de fusibles se encuentra típicamente en dos áreas principales: debajo del capó y en el interior del vehículo, generalmente debajo del salpicadero en el lado del conductor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es una parte integral del mantenimiento del vehículo, por lo que es importante tener una visión general de su configuración y funciones.
