Opel Tigra Twin Top (2009) – caja de fusibles
Opel Tigra Twin Top (2009) – diagrama de la caja de fusibles
Año de fabricación: 2009.
El fusible del encendedor de cigarrillos (toma de corriente) en el Opel Tigra Twin Top (2009) es el fusible 29 en la caja de fusibles del compartimento del motor.
Ubicación de las cajas de fusibles:
Hay tres cajas de fusibles en el vehículo:
- en la parte delantera izquierda del compartimento del motor,
- En vehículos con volante a la izquierda, en el interior, detrás de la guantera, o en vehículos con volante a la derecha, detrás de la guantera del salpicadero,
- detrás de la cubierta en el lado izquierdo del habitáculo
Caja de fusibles en el compartimento del motor
La caja de fusibles se encuentra en la parte delantera izquierda del compartimento del motor. Retire la cubierta, levántela y extráigala. Después de reemplazar los fusibles dañados, cierre la tapa de la caja de fusibles y presione hasta que encaje.
| Número | Descripción |
| 1 | Motor de arranque |
| 2 | – |
| 3 | Filtro de combustible, refrigeración |
| 4 | Bocina |
| 5 | Terminal 30 |
| 6 | Módulo de control del motor;
Unidad de control de la transmisión |
| 7 | Faros antiniebla |
| 8 | Refrigeración del motor |
| 9 | Refrigeración del motor |
| 10 | Bomba de vacío |
| 11 | Arranque, calefacción |
| 12 | Nivelación de faros |
| 13 | Aire acondicionado, terminal 15 |
| 14 | Unidad de control de la transmisión |
| 15 | Faros con luces largas a la derecha |
| 16 | Faros con luces largas a la izquierda |
| 17 | Módulo de control del motor |
| 18 | Módulo de control del motor, terminal 15 |
| 19 | Airbag |
| 20 | Módulo de control del motor |
| 21 | Módulo de control del motor, terminal 87 |
| Nr | Descripción |
| 22 | Freno de estacionamiento eléctrico |
| 23 | Kit de reparación |
| 24 | Bomba de combustible |
| 25 | ABS |
| 26 | Luneta trasera calefactable |
| 27 | ABS |
| 28 | Ventilador interior |
| 29 | Encendedor de cigarrillos |
| 30 | Sistema de aire acondicionado |
| 31 | Ventana delantera, izquierda |
| 32 | Ventana delantera, derecha |
| 33 | Calefacción de espejos |
| 34 | ABS |
| 35 | Airbag |
Caja de fusibles del salpicadero
En vehículos con volante a la izquierda, la caja de fusibles se encuentra detrás del habitáculo en el salpicadero. Abra el compartimento, presione los clips, doble el compartimento y retírelo.
| Nr | Descripción |
| 1 | Desbloqueo de la puerta trasera izquierda |
| 2 | Pantalla, instrumento, teléfono |
| 3 | Radio |
| 4 | Llave de arranque, inmovilizador |
| 5 | Limpiaparabrisas delanteros;
Limpiaparabrisas traseros |
| 6 | Cierre centralizado, puerta trasera |
| 7 | Cierre centralizado |
| 8 | Desbloqueo de la puerta trasera derecha |
| 9 | Iluminación de bienvenida |
| 10 | Volante calefactable |
| 11 | – |
| 12 | – |
| 13 | Sensor de lluvia;
Espejo interior; Espejos exteriores. |
| 14 | – |

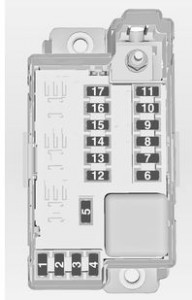

Caja de fusibles en el habitáculo
La caja de fusibles se encuentra en el lado izquierdo del habitáculo detrás de la cubierta. Retire la cubierta. Desconecte las cuatro lengüetas de fijación y retire la tapa.
| Nr | Descripción |
| 1 | Iluminación frontal adaptativa |
| 2 | – |
| 3 | – |
| 4 | – |
| 5 | – |
| 6 | Ventana trasera eléctrica, derecha |
| 7 | Iluminación frontal adaptativa |
| 8 | Módulo de remolque, toma de remolque |
| 9 | Asiento, apoyo lumbar, izquierdo |
| 10 | Ventana trasera eléctrica, izquierda |
| 11 | Asistente de estacionamiento |
| 12 | Parasol eléctrico |
| 13 | – |
| 14 | Asientos delanteros calefactables |
| 15 | Módulo de remolque |
| 16 | Asiento, apoyo lumbar, derecho |
| 17 | – |
Acerca del Opel Tigra Twin Top (2009)
El Opel Tigra Twin Top de 2009 es un descapotable compacto que combina un diseño elegante con practicidad. Este modelo es conocido por su techo rígido plegable, que permite una fácil transformación entre coupé y descapotable. El Tigra Twin Top ofrece asientos cómodos para dos pasajeros y un espacio de maletero suficiente, incluso con el techo plegado. Bajo el capó, puede haber varias motorizaciones, incluyendo motores de gasolina de 1.4 o 1.8 litros, que proporcionan un rendimiento equilibrado y un consumo de combustible eficiente. Este modelo es ideal para aquellos que buscan un vehículo compacto con la opción de conducción a cielo abierto.
Diagrama de la caja de fusibles del Opel Tigra Twin Top
Esta página muestra el diagrama de la caja de fusibles para el Opel Tigra Twin Top, que es esencial para el correcto mantenimiento del sistema eléctrico del vehículo. En este modelo, la caja de fusibles se encuentra típicamente en el interior del vehículo, debajo del salpicadero en el lado del conductor, y otra puede estar ubicada en el compartimento del motor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes protegidos, lo que permite una fácil identificación y reemplazo de los fusibles. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para garantizar el correcto funcionamiento de todos los componentes eléctricos del vehículo.
