Volkswagen Transporter T4 (1990-2003) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Volkswagen Transporter T4 (1990–2003), descubrirás dónde se encuentran los paneles de fusibles dentro del vehículo y obtendrás información detallada sobre la asignación y el diseño de cada fusible.
VW Transporter T4 (1990-2003) – esquema de fusibles
Año de fabricación: 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003.
El fusible del encendedor de cigarrillos (toma de corriente) en el Volkswagen Transporter T4 (1990-2003) es el fusible 22 en la caja de fusibles del compartimento del motor.
Código de color del fusible
| Color | Amperaje [A] |
| Rojo | 10 |
| Azul | 15 |
| Amarillo | 25 |
| Verde | 30 |

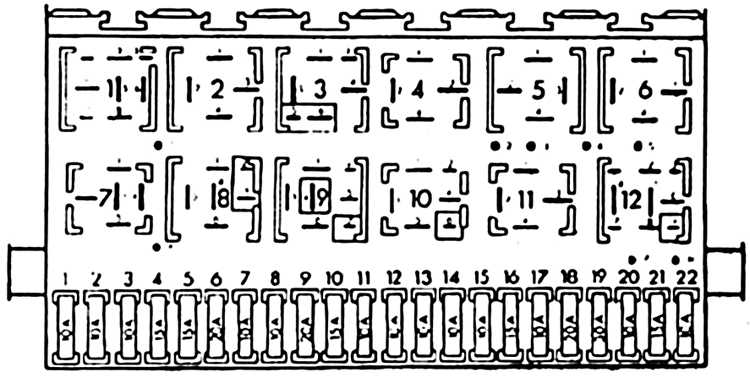

Esquema de fusibles en la cabina (de izquierda a derecha)
Esquema de fusibles VW T4 2 5 TDI
La electrónica central con relé se encuentra a la izquierda en el espacio para los pies detrás del salpicadero.
Esquema de fusibles (de izquierda a derecha)
Fusibles VW T4 – descripción
| Número | Descripción | Amperaje [A] |
| 1 | Faros de cruce izquierdos;
Regulación de la iluminación de los faros izquierdos. |
10 |
| 2 | Faros de cruce derechos;
Regulación de la iluminación de los faros derechos. |
10 |
| 3 | Iluminación de intermitentes y matrícula | 10 |
| 4 | Limpiaparabrisas trasero;
Calefacción de asiento. |
15 |
| 5 | Limpiaparabrisas delantero;
Lavado de parabrisas delantero y trasero; Boquillas calefactadas. |
15 |
| 6 | Ventilador;
Aire acondicionado. |
30 |
| 7 | Luz trasera y lateral izquierda;
Iluminación del compartimento del motor. |
10 |
| 8 | Luz trasera y lateral izquierda | 10 |
| 9 | Calefacción de la luneta trasera;
Calefacción de espejos. |
20 |
| 10 | Faros antiniebla;
Luz antiniebla trasera. |
10 |
| 12 | Faros derechos | 10 |
| 13 | Bocina;
Ventilador del radiador (funcionamiento). |
10 |
| 14 | Luces de marcha atrás;
Espejos exteriores eléctricos; Techo practicable; Transmisión automática; Caja de cambios; Control de crucero (cancelación de contactos de freno y embrague). |
10 |
| 15 | Electrónica del motor | 10 |
| 16 | Indicadores de advertencia;
Inserción para el salpicadero; Iluminación de la guantera. |
15 |
| 17 | Intermitentes | 10 |
| 18 | Bomba de combustible eléctrica;
Sonda lambda. |
20 |
| 19 | Ventilador del radiador;
Aire acondicionado. |
30 |
| 20 | Luces de freno | 10 |
| 21 | Iluminación interior y del maletero;
Iluminación de la cubierta; Reloj; Radio; Cierre centralizado. |
15 |
| 22 | Encendedor de cigarrillos | 10 |
Relés
| 1 | Módulo de relé de control del aire acondicionado | |
| 2 | Relé del limpiaparabrisas/lavaparabrisas trasero | |
| 3 | Relé de alimentación del ECM | |
| 4 | Relé de reducción de carga | |
| 5 | abierto | |
| 6 | Relé de advertencia de emergencia | |
| 7 | Relé de los lavafaros | |
| 8 | Relé del intermitente de los lavafaros/limpiaparabrisas | |
| 9 | Relé de advertencia de cinturones de seguridad | |
| 10 | Relé de faros antiniebla/posición | |
| 11 | Relé de doble bocina | |
| 12 | Relé de la bomba de combustible | |
| 13 | Módulo de relé de control de calefacción | |
| 14 | Relé de arranque de la bomba de refrigerante | |
| 15 | abierto | |
| 16 | abierto | |
| 17 | abierto | |
| 18 | Ventilador de techo (fusible) | |
| 19 | Relé del ventilador de aire de calefacción | |
| 20 | Bloqueo de arranque/relé de luces de emergencia | |
| 21 | 5 | Luces de marcha atrás, control de crucero |
| 22 | 20 | Aire acondicionado (segundo evaporador) |
| 23 | Relé de descongelación de la luneta trasera/espejo con calefacción | |
| 24 | 20 | Elevalunas eléctricos;
Cierre centralizado. |
| 25 | 10 | Sistema ABS |
| 26 | 15 | Descongelador de la luneta trasera;
Espejos calefactados |
| 27 | Relé del embrague del compresor del aire acondicionado | |
Fusible adicional (en soportes separados)
| Posición | Descripción | Amperaje [A] |
| Encima del relé | Fusible para elevalunas eléctricos | 20 |
| En el compartimento del motor
en la pared encima de la asistencia de freno |
Bujías incandescentes | 50 |
| Debajo del asiento del conductor | Fusible para asiento adicional del conductor | 10 |
| Fusible para ventilador calefactado | 30 | |
| Fusible para bujía incandescente del calentador de agua | 20 | |
| Fusible para calentador auxiliar * | 25 | |
| * En vehículos con asientos giratorios, este fusible
se encuentra en el listón lateral detrás del asiento del conductor |
||
