Renault Trafic (2015-2017) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Renault Trafic (2015–2017), obtendrás información sobre la ubicación de los paneles de fusibles dentro del vehículo y aprenderás la asignación de cada fusible (distribución de fusibles).

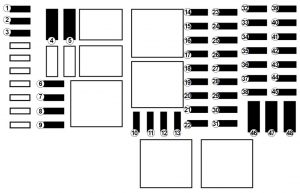

Renault Trafic (2015-2016) – esquema de fusibles
Año de fabricación: 2015, 2016.
El fusible del encendedor de cigarrillos (toma de corriente) en el Renault Trafic (2015-2016) es el fusible 30 en el esquema de fusibles.
Asignación de fusibles
Fusible
| N.º | Descripción |
| 1 | + inyección de urea de la batería |
| 2 | + batería para vehículos con tarjeta RENAULT |
| 3 | Carga APC para vehículo con tarjeta RENAULT |
| 4 | Calefactor |
| 5 | Ajuste |
| 6 | Ajuste |
| 7 | Calefactor |
| 8 | Calefacción y aire acondicionado adicionales |
| 9 | Calefacción adicional del habitáculo |
| 10 | Espejos eléctricos;
Ajuste adicional de la unidad de control. |
| 11 | Espejo exterior calefactable |
| 12 | Radio;
Multimedia; Espejo; Toma de diagnóstico. |
| 13 | Pre-equipamiento;
Toma de gancho de remolque. |
| 14 | Batería temporal;
Unidad del habitáculo. |
| 15 | Módulo central del habitáculo;
Advertencia de baja presión de neumáticos; Acceso sin llave. |
| 16 | Luces de emergencia;
Intermitentes. |
| 17 | Cierre centralizado de elementos de apertura |
| 18 | Luz diurna izquierda;
Luz de posición trasera; Luz de cruce izquierda; Luz de carretera derecha. |
| 19 | Iluminación de la matrícula;
Faros antiniebla delanteros y traseros. |
| 20 | palancas de alarma
bocina, iluminación y limpiaparabrisas. |
| 21 | Panel de instrumentos |
| 22 | Menetka |
| 23 | Limpiaparabrisas trasero;
Bomba de lavado de cristales; Bocina. |
| 24 | Carga total APC |
| 25 | Luces de marcha atrás |
| 26 | Interruptor de freno |
| 27 | Inyección, arranque |
| 28 | Airbag;
Bloqueo de la columna de dirección. |
| 29 | Control de la ventanilla lateral del pasajero |
| 30 | Dirección asistida |
| 31 | Luces de freno |
| 32 | Carga APC para vehículo con tarjeta RENAULT |
| 33 | Gestión general |
| 34 | Encendedor de cigarrillos;
Fuente de alimentación de accesorios. |
| 35 | Luz diurna derecha;
Luces de posición delanteras; Luz de carretera derecha; Luz de cruce izquierda. |
| 36 | Luz de freno;
ABS; Transpondedor. |
| 37 | Iluminación interior;
Aire acondicionado. |
| 38 | De vehículos con tarjeta RENAULT |
| 39 | Limpiaparabrisas trasero |
| 40 | Notificación electromagnética |
| 41 | Fuente de alimentación de accesorios en la zona de carga |
| 42 | Motor de la ventanilla lateral del conductor |
| 43 | Fuente de alimentación de accesorios trasera |
| 44 | Arranque BCM |
| 45 | Asientos calefactables |
| 46 | Calefacción;
Aire acondicionado. |
| 47 | Limpiaparabrisas delantero |
| 48 | Tacógrafo |

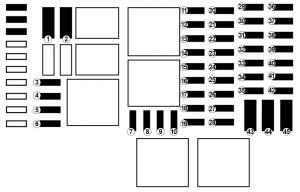

Renault Trafic (2017) – esquema de la caja de fusibles
Año de fabricación: 2017.
El fusible del encendedor de cigarrillos (toma de corriente) en el Renault Trafic (2017) es el fusible 31 en la caja de fusibles.
Asignación de fusibles
Fusible
| Nº | Descripción |
| 1 | Carga APC para
vehículo con tarjeta RENAULT |
| 2 | Ajuste |
| 3 | Ajuste |
| 4 | + batería para vehículos
con tarjeta RENAULT. |
| 5 | Calefacción y aire acondicionado adicionales |
| 6 | Calefacción adicional del habitáculo |
| 7 | Espejos laterales eléctricos;
Ajuste adicional de la unidad de control. |
| 8 | Espejo exterior calefactable |
| 9 | Radio;
Multimedia; Espejo retrovisor; Toma de diagnóstico. |
| 10 | Pre-equipamiento;
Toma de enganche de remolque. |
| 11 | Batería temporal;
Unidad del habitáculo. |
| 12 | Luz diurna derecha;
Luces de posición delanteras; Luz de cruce derecha; Luz de carretera izquierda. |
| 13 | Luces de emergencia;
Intermitentes. |
| 14 | Cierre centralizado de elementos de apertura |
| 15 | Luz diurna izquierda;
Luz de posición trasera; Luz de carretera izquierda; Luz de cruce derecha. |
| 16 | Iluminación de la matrícula;
Faros antiniebla delanteros y traseros. |
| 17 | palancas de alarma,
bocina, iluminación y limpiaparabrisas. |
| 18 | Panel de instrumentos |
| 19 | Calefactor |
| 20 | Limpiaparabrisas trasero;
Bomba de lavado; Bocina. |
| 21 | Carga general APC |
| 22 | Luces de marcha atrás |
| 23 | Interruptor de freno |
| 24 | Inyección, arranque |
| 25 | Airbag;
Bloqueo de la columna de dirección. |
| 26 | Control de la ventanilla lateral del pasajero |
| 27 | Dirección asistida |
| 28 | Luces de freno |
| 29 | Carga APC para
vehículo con tarjeta RENAULT. |
| 30 | Servicio general |
| 31 | Encendedor de cigarrillos;
Accesorios. |
| 32 | Calefactor |
| 33 | Luz de freno;
ABS; Transpondedor. |
| 34 | Iluminación interior;
Aire acondicionado. |
| 35 | Arranque de vehículos con tarjeta RENAULT |
| 36 | Limpiaparabrisas trasero |
| 37 | Notificación electromagnética |
| 38 | Accesorios en la zona de carga |
| 39 | Motor de la ventanilla lateral del conductor |
| 40 | Accesorios traseros |
| 41 | Arranque BCM |
| 42 | Asientos calefactables |
| 43 | Calefacción;
Aire acondicionado. |
| 44 | Limpiaparabrisas delantero |
| 45 | Calefacción;
Aire acondicionado. |
Acerca del Renault Trafic (2015-2017)
El Renault Trafic, fabricado entre 2015 y 2017, es una opción popular entre las furgonetas, gracias a su amplitud y fiabilidad. Este modelo es conocido por su flexibilidad y ofrece diversas configuraciones interiores, lo que lo hace ideal tanto para fines comerciales como para viajes familiares. El Renault Trafic está equipado con tecnologías modernas y elementos de seguridad que garantizan una conducción cómoda y segura. En cuanto a las opciones de motor, este modelo ofrece una selección de varios motores diésel, conocidos por su eficiencia y rendimiento.
Esquema de la caja de fusibles del Renault Trafic
Esta página muestra el esquema de la caja de fusibles del Renault Trafic, que es esencial para el correcto mantenimiento y reparación del vehículo. En este modelo, la caja de fusibles se encuentra típicamente en el compartimento del motor y en el interior del vehículo, generalmente cerca del salpicadero. Los esquemas muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en el sistema eléctrico. La caja de fusibles es un elemento clave para garantizar el correcto funcionamiento de los componentes eléctricos del vehículo.
