Niva 2121 / Lada 4×4

Caja de distribución general

Diagrama

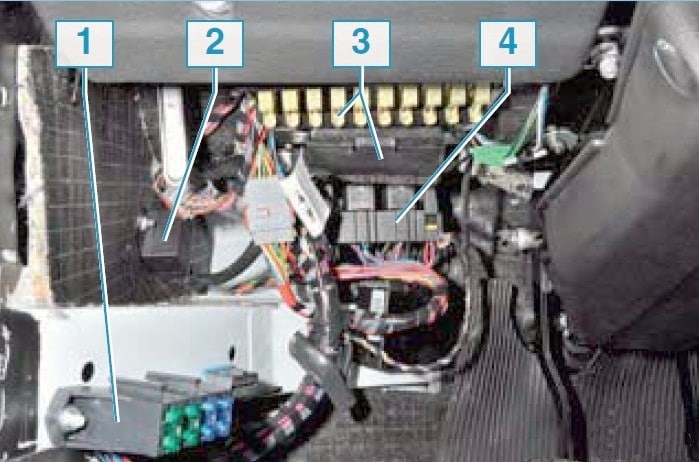

Diagrama detallado de la caja de distribución eléctrica general del vehículo.

Tarea

  1. Caja de fusibles de control del motor
  2. Relé del limpiaparabrisas
  3. Caja de fusibles principal
  4. Caja de fusibles del relé del sistema de control del motor
  5. Caja de fusibles adicional (encima del pedal del acelerador, no se muestra en el diagrama)

Caja de fusibles de control del motor

Diagrama

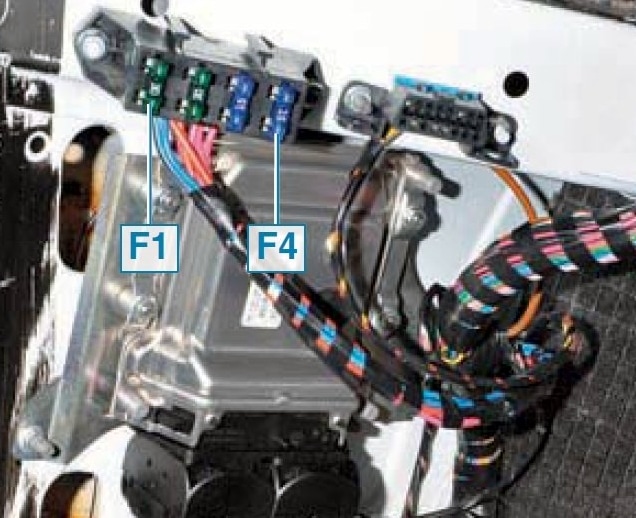

Esquema de la caja de fusibles para el control del motor.

Propósito

1 15A 1 * Sensores ECM
Relé del motor de arranque del canister
Válvula de purga
1 7,5A 2 * regulador
1 3: Relé de la bomba de combustible eléctrica (contactos)
Bomba de combustible eléctrica
1 30A 4,5 * Ventilador de refrigeración
2 15A 1 * Inyectores
Bobinas de encendido
ECM
Relé del ventilador eléctrico derecho
Relé del ventilador eléctrico izquierdo
2 15A 2 * Relé de la bomba de combustible eléctrica (contactos)
Bomba de combustible eléctrica
2 30A 3 * Reserva
2 30A 4,5 * Ventilador de refrigeración
3.4 30A 1 * Ventiladores eléctricos (derecho, izquierdo)
Relé del ventilador eléctrico, derecho
Relé del ventilador eléctrico, izquierdo
3 15A 2 * relé principal
3 15A 3 * regulador
3 15A 4 * Bobina de encendido, alimentación del relé del ventilador, regulador, inyectores
3 15A 5 * relé de encendido
4 15A 3 * Relé principal
Relé de los ventiladores eléctricos (bobina)
Relé de la bomba de combustible eléctrica (bobina)
Sensor de velocidad del vehículo
Válvula solenoide del sistema de absorción Sensor
de oxígeno
Sensor de flujo de masa de aire
Regulador
4,5 30A 2 * Relé de los ventiladores eléctricos (bobinado) (derecho, izquierdo)
Motor eléctrico de los ventiladores eléctricos (derecho, izquierdo)
4 15A 4 * Sensor de flujo de masa de aire, sensor de fase, sensor de oxígeno calentado (dos), válvula de purga del sistema de absorción, DS
4 15A 5 * Bomba de combustible eléctrica
5 15A 1 * Bomba de combustible eléctrica Relé de la bomba de combustible eléctrica

1* – 2014-2016, 2* – 2010-2012, 3* – 2007-2008, 4* – Coche con unidades de control Bosch ME17.9.7/M74, 5* – Coche con unidades de control 7.9.7+.

Caja de fusibles principal

Diagrama

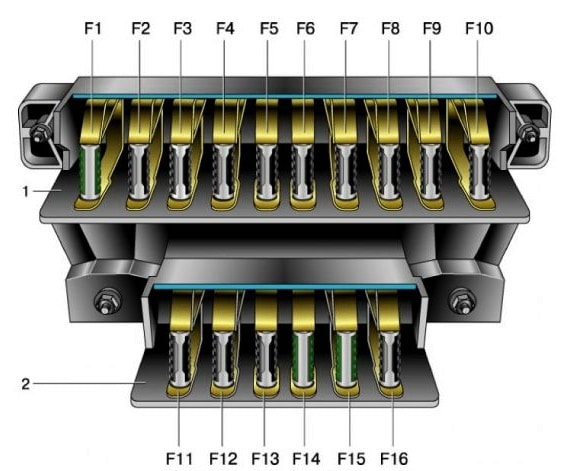

Ilustración de la caja de fusibles principal del sistema eléctrico.

Cita

1 16A Motor del ventilador de la calefacción
Relé (bobinado) de los limpiaparabrisas y motores de los limpiaparabrisas en todas las posiciones de los limpiaparabrisas, excepto la primera
Relé (bobinado) para encender la calefacción de la luneta trasera
Motores eléctricos del limpiaparabrisas trasero
Motor del limpiaparabrisas delantero
1* 16A Confort
interruptores
bocina Fuente de alimentación
encendedor de cigarrillos
luces de freno
2 8A Relé y motor del limpiaparabrisas
Faros intermitentes e interruptor del relé de intermitentes y alarma (en modo intermitente) Luz indicadora
de intermitentes
Luces traseras (bombillas de luz de marcha atrás)
Bobinado de excitación del generador (durante el arranque del motor)
Luz indicadora de cambio para bloquear el mecanismo diferencial en la
caja de transferencia Luz indicadora de freno de estacionamiento activado Luz indicadora
de emergencia del sistema de frenos Luz indicadora
de presión de aceite insuficiente
Luz indicadora de temperatura del líquido en el sistema de refrigeración del motor
Luz indicadora de nivel de combustible con luz indicadora de reserva de combustible
Luz indicadora de advertencia de bombilla
Luz indicadora de carga de la batería Tapa de la válvula de admisión del carburador
Tacómetro Relé
de calefacción del motor
Limpiaparabrisas y boquillas de los faros (si el interruptor de los limpiaparabrisas y el intervalo de las boquillas no están presionados) Consumo de energía
de los limpiaparabrisas eléctricos para todas las posiciones de los limpiaparabrisas, excepto la fuente*
3 8A Faro izquierdo (faros con luz de cruce) Luz indicadora de luz de cruce encendida
4 8A Faro derecho (faro con luz de cruce)
5 8A Faro izquierdo (faro con luz de carretera)
6 8A Faro derecho (faro con luz de carretera)
7 8A Luz delantera izquierda (luz de posición ) Luz
trasera derecha (luz de
posición ) Iluminación de la matrícula Luz indicadora
de luces de posición encendidas
8 8A Luz delantera derecha (luz de
posición ) Luz trasera izquierda (luz de
posición ) Bombilla
de retroiluminación del instrumento Panel de retroiluminación de la palanca de control de la calefacción
Bombilla de retroiluminación del encendedor de cigarrillos
Bombillas de retroiluminación de interruptores y botones
9 16A Intermitentes y relé-interruptor de intermitentes y sistema de advertencia
Parte calentada de la luneta trasera y relé (contactos) para su encendido
9* 8A
Luz indicadora de presión de aceite Luz indicadora de temperatura del refrigerante
Luz indicadora de combustible Luz indicadora de nivel en la luz de reserva
Freno de estacionamiento Luz indicadora
Luz indicadora de nivel de líquido de frenos
Indicadores de intermitentes y luz indicadora correspondiente
Válvula de aire del carburador Luz indicadora
de carga de la batería Indicador
Carburador
cerrado – Interruptor Tacómetro
Luces traseras (luz de marcha atrás)
Luz indicadora de advertencia de bloqueo del mecanismo diferencial
Relé del interruptor
de intermitentes Luneta trasera calefactable (circuito de control)
10 16A Bocina
Toma para conectar una lámpara portátil Bombillas
de iluminación interior
Luces traseras (bombillas de luz de freno)
10* 8A Regulador de voltaje
Bobinado de excitación del generador
11 8A Intermitentes y relé-interruptor de intermitentes y advertencia (en modo de advertencia)
Luz antiniebla trasera
12 8A Relé de luces diurnas, bombillas de luces diurnas
12* 8A Relé de limpiaparabrisas y faros (al presionar el botón de limpiaparabrisas y boquillas de los faros)
Motor eléctrico del limpiaparabrisas del faro
Motores eléctricos del limpiaparabrisas del faro en el momento del arranque y en el momento en que los limpiaparabrisas vuelven a la posición inicial
13 8A Luces traseras (antiniebla)
Motores eléctricos de las boquillas de los faros en el momento del arranque y en el momento en que los limpiaparabrisas vuelven a la posición inicial
Relé (contactos)
de las boquillas de los faros Motor eléctrico de las boquillas de los faros
14 Encendedor 16A
15 16A reserva
Luneta trasera calefactable (circuito de alimentación)
16* 8A Interruptor de emergencia e intermitentes en modo de advertencia
Boquilla y boquilla de la luneta trasera

La función del encendedor de cigarrillos está asegurada por el fusible número 14 o el número 1 de 16A, dependiendo del año de fabricación.

Caja de relés de control del motor

Se encuentra debajo de la caja de fusibles principal y consta de 5 relés y 1 fusible.

Leggere  Lada Vesta (2015-2021) – caja de fusibles

Diagrama

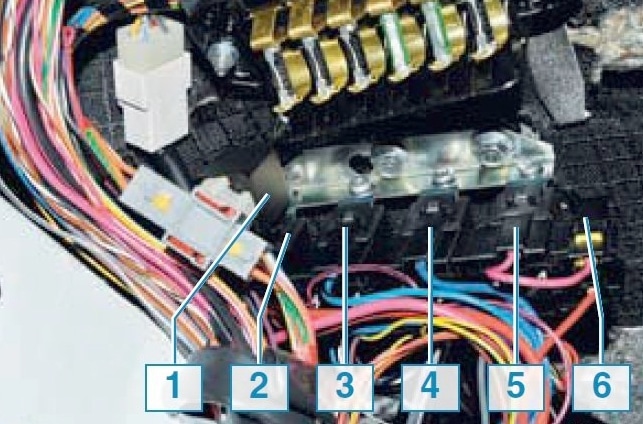

Diagrama de la caja de relés que controla las funciones del motor.

Esquema de la caja eléctrica

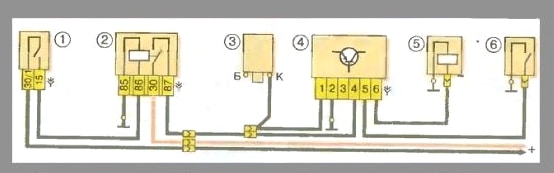

Esquema eléctrico de la segunda caja de relés del control del motor.

Tarea

  1. Relé de encendido
  2. Relé principal
  3. Relé del ventilador de refrigeración, derecho
  4. Relé del ventilador de refrigeración, izquierdo
  5. Relé de la bomba de combustible
  6. Fusible de la bomba de combustible F5 15A

La única diferencia entre los sistemas de inyección y carburador de Niva es que el relé de control del motor puede ubicarse debajo del capó del automóvil en un compartimento separado.

Caja de fusibles adicional

Este dispositivo se encuentra encima del pedal del acelerador.

Diagrama

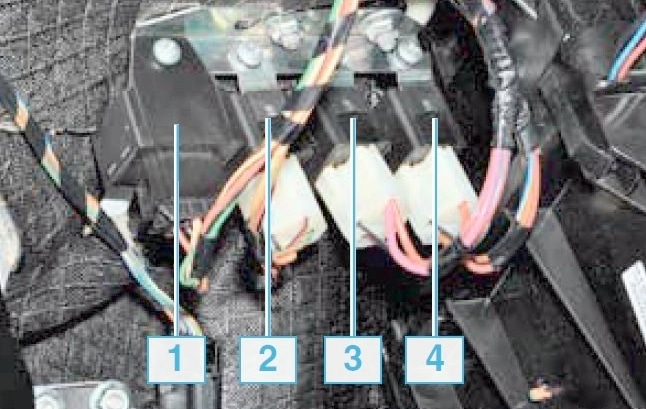

Diagrama de la caja de fusibles adicional para componentes específicos.

Propósito

  1. Relé de la luz antiniebla trasera
  2. Relé de la luneta trasera calefactable
  3. Relé de las luces de cruce
  4. Relé de las luces de carretera

Un poco más arriba, encima de la caja, se puede instalar el relé – interruptor de intermitentes y advertencia.

Debajo del capó se pueden instalar fusibles y relés separados: en coches con ABS, la caja de fusibles se monta adicionalmente en el lado izquierdo del compartimento del motor cerca de la unidad hidráulica del ABS, que protege los elementos del sistema antibloqueo y el relé del motor de arranque cerca del propio motor de arranque.
