Lada Vesta (2015-2021) – caja de fusibles
En este artículo, encontrará diagramas de la caja de fusibles del Lada Vesta (2015–2021), obtendrá información sobre la ubicación de los paneles de fusibles en el automóvil y aprenderá la asignación de cada fusible (diseño de fusibles).
Lada Vesta – esquema de la caja de fusibles
Año de fabricación: 2015, 2016, 2017, 2018, 2019, 2020, 2021.

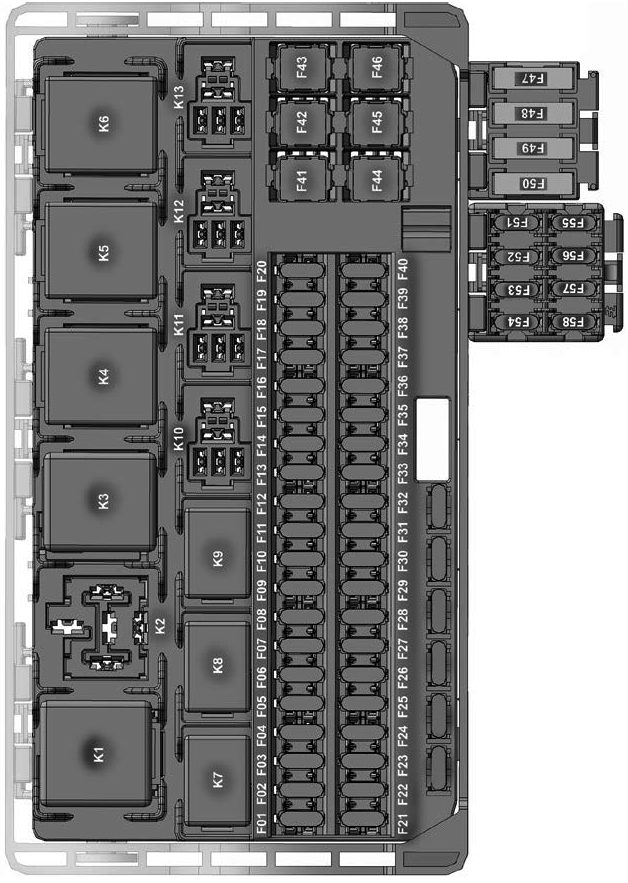

Habitáculo
Se encuentra debajo del salpicadero en el lado del conductor, detrás del panel protector.
Tipo 1
| F1 | 15A Limpiaparabrisas delantero |
| F2 | 5/30A Interruptor de la columna de dirección para luces exteriores e intermitentes |
| F3 | 10A Luces largas, proyector izquierdo |
| F4 | 5/30A Interruptor de la columna de dirección para luces exteriores e intermitentes |
| F5 | 15A Asientos calefactables |
| F6 | 5A Luces de posición del proyector derecho y luz trasera derecha |
| F7 | 5A Luces de posición del proyector izquierdo y luz trasera izquierda |
| F8 | 5A Luz antiniebla trasera |
| F9 | 3A Intermitente lateral derecho |
| F10 | 5A Selector de transmisión automática |
| F11 | 10A Luces de cruce, proyector izquierdo |
| F12 | 15A Intermitentes |
| F13 | 10A Unidad de control de la carrocería |
| F14 | 10A Interruptor de la luz de freno |
| F15 | 5A Sensor de lluvia;
Sensor de luz; Regulador eléctrico de faros. |
| F 16 | 5A Interruptor de la luz de freno |
| F17 | 5A Iluminación de la guantera;
Iluminación del maletero; Iluminación del umbral de la puerta. |
| F18 | 3A Intermitente izquierdo |
| F19 | 10A Luces de cruce, proyector derecho |
| F20 | 5A Espejos retrovisores exteriores calefactables |
| F21 | 15A Sistema de seguridad pasiva SRS (airbag) |
| F22 | 5A Panel de instrumentos |
| F23 | 5A Panel de instrumentos |
| F24 | 5A “ERA GLONASS”;
Sistema de audio. |
| F25 | 5A Sistema de control de estabilidad ESP |
| F26 | 15A Bomba de combustible |
| F27 | 5A Asistencia de estacionamiento |
| F28 | 5A Dirección asistida eléctrica |
| F29 | 5A Conector para iluminación de remolque |
| F30 | 5А “GLONAS ERA” |
| F31 | 5А “GLONAS ERA” |
| F32 | 10A Transmisión automatizada;
Interruptor de luces de marcha atrás; Parabrisas calefactable. |
| F33 | 5A Elevalunas eléctricos |
| F34 | 5A Interruptores del sensor de ángulo de dirección, control de crucero y sistema multimedia en el volante |
| F35 | 5A Bloqueo de interruptores para el control de elevalunas eléctricos y mecanismo eléctrico de espejos retrovisores |
| F36 | 15A Sistema de audio;
Conector de diagnóstico. |
| F37 | 7,5A Luz de freno del faro trasero derecho |
| F38 | 7,5A Luz de freno, faro trasero izquierdo |
| F39 | 10A Luces diurnas |
| F40 | 10A Luces largas, proyector izquierdo |
| F41 | 20A Toma de corriente, encendedor de cigarrillos |
| F42 | 20A Unidad de control de la carrocería |
| F43 | 20A Cerraduras eléctricas de las puertas |
| F44 | 30A Elevalunas eléctricos |
| F45 | 30A Ventilador de calefacción eléctrica |
| F46 | 30A Limpiaparabrisas delantero |
| F47 | 25A Luces largas del proyector derecho;
Luces de cruce del bloque izquierdo – proyectores; Luces de posición del bloque izquierdo – proyectores; Luz trasera izquierda. |
| F48 | 30A Limpiaparabrisas delantero |
| F49 | 25A Luces antiniebla;
Luz antiniebla trasera; Iluminación de la matrícula. |
| F50 | 25A Luces largas del proyector izquierdo;
Luces de cruce del bloque derecho – proyectores; Luces de posición del bloque derecho – proyectores y luz trasera derecha. |
| F51 | 5A Sensor de posición del pedal del embrague |
Tipo 2
| F1 | 5А Alimentación 1 del dispositivo terminal (TU) “Respuesta en caso de emergencia basada en el Sistema Global de Navegación por Satélite” (ERA-GLONASS) |
| F2 | 5A Alimentación 1 del panel de instrumentos (KP) |
| F | 10A Circuito del terminal K15 para el compartimento del motor |
| F4 | 10A Circuito del faro con luz de cruce derecha (FBS) |
| F5 | 10A Circuito del faro con luz de cruce izquierda (FBS) |
| F6 | 5A Señal K15 para la dirección asistida eléctrica (EURU) |
| F7 | 15A Alimentación de la unidad de control de airbags (SNPB) |
| F8 | 5A Alimentación del sistema de asistencia al estacionamiento (sensores de estacionamiento) |
| F9 | 5A Circuito del intermitente derecho (УП). espejo |
| F10 | 3A Circuito de las luces antiniebla traseras (ZPTO) |
| F11 | 3A Circuito de los intermitentes (UP) del lado izquierdo. espejo |
| F12 | 10A Cadena de luces diurnas (DRL) |
| F13 | 10A Circuito del proyector de faros con luz larga derecha (FDS) |
| F14 | 10A Circuito del faro con luz larga izquierda (FDS) |
| F15 | 5A Circuito de calefacción de los espejos exteriores |
| F 16 | 5А Bus de alimentación de accesorios (posición ACC de la llave de encendido) Radio / multimedia, TU ERA-GLONASS |
| F17 | 5A Cadena de luces de posición traseras (ZDL) |
| F18 | Circuito de luces de posición delanteras 7,5 A (PRGO) |
| F19 | 7,5A Circuito de la luz de señal de freno izquierda |
| F20 | 7,5A Circuito de la luz de señal de freno derecha |
| F21 | 15A Alimentación del módulo de electrónica de la carrocería (BCM), circuito de intermitentes |
| F22 | 5А Alimentación 2 de los dispositivos terminales ERA-GLONASS |
| F23 | 5A Alimentación 2 del panel de instrumentos (KP) |
| F24 | 5A Alimentación del selector de transmisión automática (AMT) |
| F25 | 5A Bus para la activación de la respuesta de corriente (VTR) para el bloqueo de funciones adicionales de la electrónica de la carrocería (BDFKE) y el mecanismo de los espejos exteriores |
| F26 | Bus 5A VTP para iluminación interior y maletero |
| F27 | Bus 5A BTP para el circuito del interruptor de freno |
| F28 | 15A Alimentación del conector de radio y diagnóstico |
| F29 | 10A Alimentación de la iluminación del remolque |
| F30 | 15A Alimentación de la bomba de combustible |
| F31 | Bus 5A VTP para el control del relé de elevalunas y calefacción interior |
| F32 | Carril 5А ВТР para el interruptor de ajuste del flujo de faros y para el sensor de lluvia y luz (ДДиО) |
| F33 | Neumático 5A VTP para el sensor de ángulo de dirección |
| F34 | 5А Bus VTP para el controlador AVZ / E8R |
| F35 | 5/25А Alimentación para 1 interruptor de la columna de dirección izquierda para configuraciones de lujo / no lujo (FDS, GO) |
| F36 | 10A Alimentación de la luz de freno |
| F37 | 10A Alimentación del módulo de electrónica de la carrocería (BCM) |
| F38 | 5/25A Alimentación para 2 interruptores de la columna de dirección izquierda para lujo, norma, estándar (FBS, DRL) |
| F39 | 20A Alimentación del interruptor de la columna de dirección derecha (limpiaparabrisas, lavaparabrisas) |
| F40 | 15 / 30A Alimentación de funciones adicionales de la electrónica de la carrocería (BDFKE) / asientos delanteros calefactables (estándar, norma) |
| F41 | 20A Alimentación de accesorios (posición del interruptor de encendido ACC), encendedor. |
| F42 | 20А Electrónica de la carrocería (ВСМ, alimentación del bus ВТР) |
| F43 | 20A Electrónica de la carrocería (ВСМ, alimentación de las cerraduras de las puertas) |
| F44 | Elevalunas eléctricos 30A |
| F45 | 30A Alimentación del ventilador de calefacción interior |
| F46 | 30A Alimentación del limpiaparabrisas delantero (estándar, norma) |
| F47 | 25A Alimentación de la unidad electrónica adicional de la carrocería (EMM) circuito: DS derecho, BS izquierdo, GO delantero, DRL derecho |
| F48 | 30A Alimentación del circuito del módulo electrónico adicional de la carrocería (EMM): limpiaparabrisas delantero |
| F49 | 25A Alimentación de la unidad electrónica adicional de la carrocería (EMM) circuito: luces antiniebla (PTF), luces antiniebla traseras (ZPTO), iluminación de la matrícula (ONZ) |
| F50 | 25A Alimentación de los circuitos de la electrónica adicional de la carrocería (EMM): DO izquierdo, EC derecho, HE trasero, DRL izquierdo |
| F51 | 15A Alimentación del relé PTF (ZM, norma) |
| F52 | Fuente de alimentación del cargador 5A |
| F53 | 5A Alimentación de los botones del control de crucero en el volante |
| F54 | Reserva |
| F55 | 15A Alimentación de la toma de 12V en el maletero |
Relés
| K1 | Alimentación de iluminación y calefacción de asientos |
| K2 | Reservado |
| K3 | Luneta trasera calefactable |
| K4 | Elevalunas delanteros |
| K5 | Ventilador de calefacción interior |
| K6 | Control de la luneta trasera |
| K7 | Módulo de la bomba de combustible |
| K8 | ACC (toma de 12V) |
| K9 | Alimentación de las luces antiniebla |

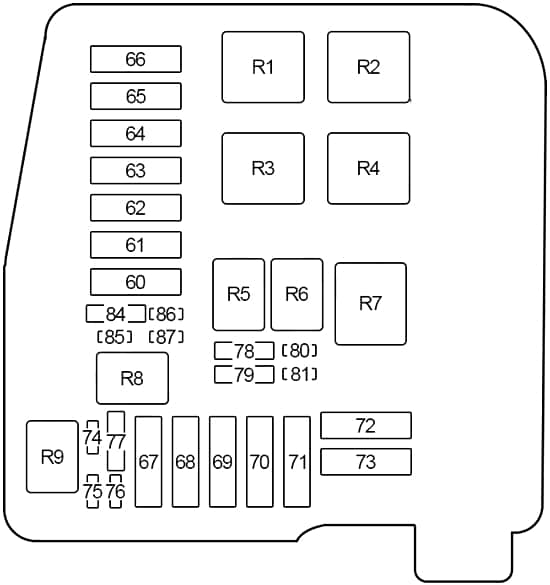

Compartimento del motor
Se encuentra junto a la batería.
Descripción
| 60 | 40A Unidad de control del sistema de prevención de bloqueo de frenos y estabilidad de trayectoria (ABS/ESP) |
| 61 | 70A Dirección asistida eléctrica (EURU) |
| 62 | 60A ’15 -’17: Generador |
| 70A ’18 -’21: Unidad de control de la transmisión robotizada | |
| 63 | 60A ’15 -’17: Generador |
| 64 | 60A ’15 -’17: Pinzas K30S |
| 65 | 60A ’15 -’17: Parabrisas calefactable |
| 66 | 70A ’15 -’17: Unidad de control de la transmisión robotizada |
| 67 | 40A Relé del ventilador de refrigeración del motor |
| 68 | 60A ’18 -’21: Pinzas K30S |
| 69 | 30A ’15 -’17: Luneta trasera calefactable |
| 60A ’18 -’21: Parabrisas delantero calefactable | |
| 71 | Reservado |
| 72 | Controlador del motor 15A GNC – gas natural comprimido (metano) |
| 70A ’18 -’21: Generador | |
| 73 | Controlador del motor 5A GNC – gas natural comprimido (metano) |
| 70A ’18 -’21: Generador |
| 74 | 10A ’15 -’17: Relé de la bocina de la alarma antirrobo (sirena) |
| 15A ’18 -’21: Embrague del compresor del aire acondicionado | |
| 75 | 5A Unidad de control de la transmisión robotizada |
| 76 | Reserva |
| 77 | 15A ’15 -’17: Relé del embrague del compresor del aire acondicionado |
| 30A ’18 -’21: Luneta trasera calefactable | |
| 78 | 15A Embrague del compresor del aire acondicionado, relé de la unidad de control del ventilador del radiador |
| 79 | Reserva |
| 80 | 10A ’15 -’17: Sensor de oxígeno, válvula de purga del depósito, válvula distribuidora (distribución) |
| 7,5A ’18 -’21: Sensores de oxígeno (DK1, DK2), válvula de purga de absorción (KPA), mariposa del módulo de admisión (ZVM), válvula distribuidora de gas (distribución) | |
| 81 | 5A Interruptor de la luz de marcha atrás |
| Reservado | |
| 83 | Reservado |
| 84 | 25A Unidad de control del sistema de prevención de bloqueo de frenos y estabilidad de trayectoria (ABS/ESP) |
| 85 | 10A Bocina, bocina de alarma antirrobo (’18 –’20) |
| 86 | 5A Bobina del relé de calefacción del parabrisas delantero |
| 87 | Reservado |
Relés
| R1 | Parabrisas calefactable n.º 2 | |
| R2 | ’15 -’17: Parabrisas calefactable n.º 1 | |
| 18 – 21: Ventilador de refrigeración del motor | ||
| R3 | 18-21: Parabrisas calefactable n.º 1 | |
| R4 | Arranque | |
| R5 | Unidad de control del motor (KSUD) | |
| R6 | Embrague del compresor del aire acondicionado | |
| R7 | ’15 -’17: Ventilador de refrigeración del motor | |
| 18 – 21: Arranque | ||
| R8 | Señal acústica | |
| R9 | Sonido de alarma antirrobo | |
2015, 2016, 2017, 2018, 2019, 2020, 2021
Habitáculo
Se encuentra debajo del salpicadero en el lado del conductor, detrás de la cubierta protectora.
Para quitarlo, es necesario sacar los pasadores de plástico levantándolos con un destornillador plano o una herramienta especial. No es necesario girarlos. Luego, tire de la cubierta hacia usted.

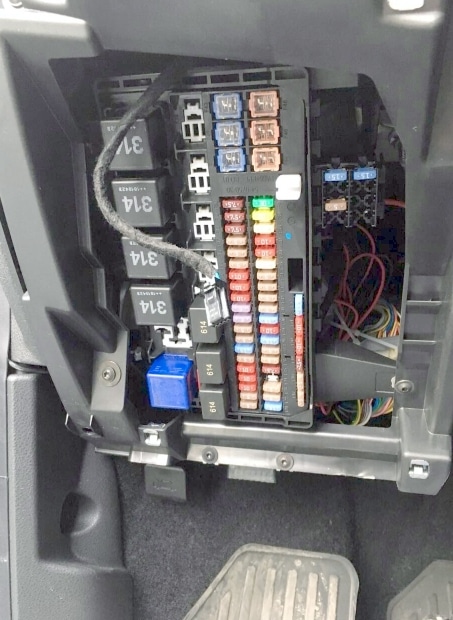

Foto de ejemplo
Esquema
Función
Tipo 1
| F1 | 15A Limpiaparabrisas delantero |
| F2 | 5/30A Interruptor de la columna de dirección para luces exteriores e intermitentes |
| F3 | 10A Luces largas, proyector izquierdo |
| F4 | 5/30A Interruptor de la columna de dirección para luces exteriores e intermitentes |
| F5 | 15A Asientos calefactables |
| F6 | 5A Luces de posición del proyector derecho y luz trasera derecha |
| F7 | 5A Luces de posición del proyector izquierdo y luz trasera izquierda |
| F8 | 5A Luz antiniebla trasera |
| F9 | 3A Intermitente derecho |
| F10 | 5A Selector de transmisión automática |
| F11 | 10A Luces de cruce, proyector izquierdo |
| F12 | 15A Intermitentes |
| F13 | 10A Unidad de control de la carrocería |
| F14 | 10A Interruptor de la luz de freno |
| F15 | 5A Sensor de lluvia, sensor de luz, corrector eléctrico de faros |
| F 16 | 5A Interruptor de la luz de freno |
| F17 | 5A Iluminación de la guantera, iluminación del maletero, iluminación del umbral de la puerta |
| F18 | 3A Intermitente izquierdo |
| F19 | 10A Luces de cruce, proyector derecho |
| F20 | 5A Espejos retrovisores exteriores calefactables |
| F21 | 15A Sistema de seguridad pasiva SRS (airbag) |
| F22 | 5A Panel de instrumentos |
| F23 | 5A Panel de instrumentos |
| F24 | 5A “ERA GLONASS”, sistema de audio |
| F25 | 5A Sistema de control de estabilidad ESP |
| F26 | 15A Bomba de combustible |
| F27 | 5A Asistencia de estacionamiento |
| F28 | 5A Dirección asistida eléctrica |
| F29 | Conector 5A para iluminación de remolque |
| F30 | 5A “GLONAS ERA” |
| F31 | 5A “GLONAS ERA” |
| F32 | Transmisión automática 10A, interruptor de luces de marcha atrás, parabrisas calefactable |
| F33 | 5A Elevalunas eléctricos |
| F34 | 5A Interruptores del sensor de ángulo de dirección, control de crucero y sistema multimedia en el volante |
| F35 | 5A Bloqueo de interruptores para el control de elevalunas eléctricos y el control eléctrico de los espejos |
| F36 | 15A Sistema de audio, conector de diagnóstico |
| F37 | 7,5A Luz de freno del faro trasero derecho |
| F38 | 7,5A Luz de freno, faro trasero izquierdo |
| F39 | 10A Luces diurnas |
| F40 | 10A Luces largas, proyector izquierdo |
| F41 | 20A Toma de corriente, encendedor de cigarrillos |
| F42 | 20A Unidad de control de la carrocería |
| F43 | 20A Cerraduras eléctricas de las puertas |
| F44 | 30A Elevalunas eléctricos |
| F45 | Ventilador de calefacción eléctrica 30A |
| F46 | 30A Limpiaparabrisas delantero |
| F47 | 25A Luces largas del proyector derecho, luces de cruce del bloque izquierdo – luces, luces de posición del bloque izquierdo – luces y luz trasera izquierda |
| F48 | 30A Limpiaparabrisas delantero |
| F49 | 25A Luces antiniebla, luz antiniebla trasera, iluminación de la matrícula |
| F50 | 25A Luces largas del proyector izquierdo, luces de cruce del bloque derecho – luces, luces de posición del bloque derecho – luces y luz trasera derecha |
| F51 | 5A Sensor de posición del pedal del embrague |
El fusible número 41 de 20A es el responsable del encendedor de cigarrillos.
Tipo 2
| F1 | 5A Alimentación 1 del dispositivo terminal (TU) “Respuesta en caso de emergencia basada en el Sistema Global de Navegación por Satélite” (ERA-GLONASS) |
| F2 | 5A Alimentación 1 del panel de instrumentos (KP) |
| F | 10A Circuito del terminal K15 para el compartimento del motor |
| F4 | 10A Circuito del faro con luces de cruce derechas (FBS) |
| F5 | 10A Circuito del faro con luces de cruce izquierdas (FBS) |
| F6 | 5A Señal K15 para la dirección asistida eléctrica (EURU) |
| F7 | 15A Alimentación de la unidad de control de airbags (SNPB) |
| F8 | 5A Alimentación del sistema de asistencia al estacionamiento (sensores de estacionamiento) |
| F9 | 5A Circuito del intermitente derecho (УП). espejo |
| F10 | 3A Circuito de las luces antiniebla traseras (ZPTO) |
| F11 | 3A Circuito de los intermitentes (UP) del lado izquierdo. espejo |
| F12 | 10A Cadena de luces diurnas (DRL) |
| F13 | 10A Circuito del proyector de faros con luces largas derechas (FDS) |
| F14 | 10A Circuito del faro con luces largas izquierdas (FDS) |
| F15 | 5A Circuito de calefacción de los espejos exteriores |
| F 16 | 5A Bus de alimentación de accesorios (posición ACC de la llave de encendido) Radio/multimedia, TU ERA-GLONASS |
| F17 | 5A Cadena de luces de posición traseras (ZDL) |
| F18 | 7,5A Circuito de las luces de posición delanteras (PRGO) |
| F19 | 7,5A Circuito de la luz de freno izquierda |
| F20 | 7,5A Circuito de la luz de freno derecha |
| F21 | 15A Alimentación del módulo electrónico de la carrocería (BCM), circuito de intermitentes |
| F22 | 5A Alimentación 2 de los dispositivos terminales ERA-GLONASS |
| F23 | 5A Alimentación 2 del panel de instrumentos (KP) |
| F24 | 5A Alimentación del selector de transmisión automática (AMT) |
| F25 | 5A Bus para la activación de la respuesta de corriente (VTR) para el bloqueo de funciones adicionales de la electrónica de la carrocería (BDFKE) y para el control de los espejos laterales |
| F26 | Bus 5A VTP para iluminación interior y maletero |
| F27 | Bus 5A BTP para el circuito del interruptor de freno |
| F28 | 15A Alimentación del conector de radio y diagnóstico |
| F29 | 10A Alimentación de la iluminación del remolque |
| F30 | 15A Alimentación de la bomba de combustible |
| F31 | Bus 5A VTP para el control del relé de elevalunas y calefacción de la cabina |
| F32 | Binario 5A ВТР para el interruptor de regulación del flujo de faros y para el sensor de lluvia y luz (ДДиО) |
| F33 | Goma 5A VTP para el sensor de ángulo de dirección |
| F34 | 5A Bus VTP para el controlador AVZ / E8R |
| F35 | 5/25A Alimentación 1 del interruptor de la columna de dirección izquierda para configuraciones de lujo / no lujo (FDS, GO) |
| F36 | 10A Alimentación de la luz de freno |
| F37 | 10A Alimentación del módulo electrónico de la carrocería (BCM) |
| F38 | 5/25A Alimentación 2 de los interruptores de la columna de dirección izquierda para lujo, norma, estándar (FBS, DRL) |
| F39 | 20A Alimentación del interruptor de la columna de dirección derecha (limpiaparabrisas, lavaparabrisas) |
| F40 | 15 / 30A Alimentación de funciones adicionales de la electrónica de la carrocería (BDFKE) / asientos delanteros calefactables (estándar, norma) |
| F41 | 20A Alimentación de accesorios (posición del interruptor de encendido ACC), encendedor de cigarrillos; |
| F42 | 20A Electrónica de la carrocería (ВСМ, alimentación del bus ВТР) |
| F43 | 20A Electrónica de la carrocería (ВСМ, alimentación de las cerraduras de las puertas) |
| F44 | Elevalunas eléctricos 30A |
| F45 | 30A Alimentación del ventilador de calefacción interior |
| F46 | 30A Alimentación del limpiaparabrisas delantero (estándar, norma) |
| F47 | 25A Alimentación de la unidad electrónica adicional de la carrocería (EMM) circuito: DS derecho, BS izquierdo, GO delantero, DRL derecho |
| F48 | 30A Alimentación del circuito del módulo electrónico adicional de la carrocería (EMM): limpiaparabrisas delantero |
| F49 | 25A Alimentación de la unidad electrónica adicional de la carrocería (EMM) circuito: luces antiniebla (PTF), luces antiniebla traseras (ZPTO), iluminación de la matrícula (ONZ) |
| F50 | 25A Alimentación de los circuitos de la electrónica adicional de la carrocería (EMM): DO izquierdo, EC derecho, HE trasero, DRL izquierdo |
| F51 | 15A Alimentación del relé PTF (ZM, norma) |
| F52 | Alimentación del cargador 5A |
| F53 | 5A Alimentación de los botones del control de crucero en el volante |
| F54 | Reservado |
| F55 | 15A Alimentación de la toma de 12V en el maletero |
El fusible para el funcionamiento del encendedor de cigarrillos delantero es el número 41 de 20A, y el fusible en el maletero es el 55 de 15A.
Relés
| K1 | Alimentación de iluminación y calefacción de asientos |
| K2 | Libre |
| K3 | Luneta trasera calefactable |
| K4 | Elevalunas delanteros |
| K5 | Ventilador de calefacción interior |
| K6 | Control de la luneta trasera |
| K7 | Módulo de la bomba de combustible |
| K8 | ACC (toma de 12V) |
| K9 | Alimentación de las luces antiniebla |
Compartimento del motor
Esta unidad se encuentra en el lado izquierdo del compartimento del motor, junto a la batería, y está cerrada con una cubierta protectora.
Foto
Esquema
Destino
| 60 | 40A Unidad de control del sistema antibloqueo de frenos y estabilidad de trayectoria (ABS/ESP) |
| 61 | 70A Dirección asistida eléctrica (EURU) |
| 62 | 60A ’15 -’17: Generador |
| 70A ’18 -’21: Unidad de control de la transmisión robotizada | |
| 63 | 60A ’15 -’17: Generador |
| 64 | 60A ’15 -’17: Pinzas K30S |
| 65 | 60A ’15 -’17: Parabrisas calefactable |
| 66 | 70A ’15 -’17: Unidad de control de la transmisión robotizada |
| 67 | 40A Relé del ventilador de refrigeración del motor |
| 68 | 60A ’18 -’21: Pinzas K30S |
| 69 | 30A ’15 -’17: Parabrisas calefactable |
| 60A ’18 -’21: Parabrisas calefactable | |
| 71 | Reservado |
| 72 | Controlador del motor 15A GNC – gas natural comprimido (metano) |
| 70A ’18 -’21: Generador | |
| 73 | Controlador del motor 5A GNC – gas natural comprimido (metano) |
| 70A ’18 -’21: Generador |
| 74 | 10A ’15 -’17: Relé de la bocina de la alarma antirrobo (sirena) |
| 15A ’18 -’21: Embrague del compresor del aire acondicionado | |
| 75 | 5A Unidad de control de la transmisión robotizada |
| 76 | Reservado |
| 77 | 15A ’15 -’17: Relé del embrague del compresor del aire acondicionado |
| 30A ’18 -’21: Parabrisas calefactable | |
| 78 | 15A Embrague del compresor del aire acondicionado, relé de la unidad de control del ventilador del radiador |
| 79 | Reservado |
| 80 | 10A ’15 -’17: Sensor de oxígeno, válvula de purga del depósito, válvula distribuidora (distribución) |
| 7,5A ’18 -’21: Sensores de oxígeno (DK1, DK2), válvula de purga de aire (KPA), mariposa del módulo de admisión (ZVM), válvula distribuidora de gas (distribución) | |
| 81 | 5A Interruptor de la luz de marcha atrás |
| Reservado | |
| 83 | Reservado |
| 84 | 25A Unidad de control del sistema antibloqueo de frenos y estabilidad de trayectoria (ABS/ESP) |
| 85 | 10A Bocina, bocina de alarma antirrobo (’18 –’20) |
| 86 | 5A Bobina del relé de calefacción del parabrisas |
| 87 | Reservado |
Relés
| R1 | Parabrisas calefactable n.º 2 | |
| R2 | ’15 -’17: Parabrisas calefactable n.º 1 | |
| 18 – 21: Ventilador de refrigeración del motor | ||
| R3 | 18-21: Parabrisas calefactable n.º 1 | |
| R4 | Arranque | |
| R5 | Unidad de control del motor (KSUD) | |
| R6 | Embrague del compresor del aire acondicionado | |
| R7 | ’15 -’17: Ventilador de refrigeración del motor | |
| 18 – 21: Arranque | ||
| R8 | Señal acústica | |
| R9 | Sonido de alarma antirrobo | |
Acerca del Lada Vesta (2015-2021)
El Lada Vesta, lanzado en 2015, es un sedán moderno que rápidamente se hizo popular gracias a su fiabilidad y accesibilidad. Este modelo está equipado con varias motorizaciones, incluyendo motores de gasolina de 1.6 y 1.8 litros, que proporcionan suficiente potencia tanto para la conducción urbana como para la autopista. El Lada Vesta se caracteriza por un diseño moderno, un interior espacioso y tecnologías avanzadas que aumentan el confort y la seguridad de los pasajeros. Su robusta construcción y materiales de calidad garantizan una larga vida útil y resistencia a las condiciones difíciles de la carretera.
Esquema de la caja de fusibles del Lada Vesta
Esta página muestra el esquema de la caja de fusibles para el modelo Lada Vesta, que es esencial para el correcto mantenimiento y reparación de los sistemas eléctricos del vehículo. La caja de fusibles se encuentra generalmente en el interior del vehículo, debajo del salpicadero en el lado del conductor, y otra puede estar ubicada en el compartimento del motor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en el sistema eléctrico. La caja de fusibles es un elemento clave para el funcionamiento seguro del vehículo, por lo que es importante tener una visión general de su disposición y funciones.
