Lada Kalina (2004-2016) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Lada Kalina (2004–2016), obtendrás información sobre la ubicación de los paneles de fusibles dentro del coche y aprenderás la asignación de cada fusible (distribución de fusibles).
Lada Kalina – esquema de fusibles
Año de fabricación: 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.
Cabina

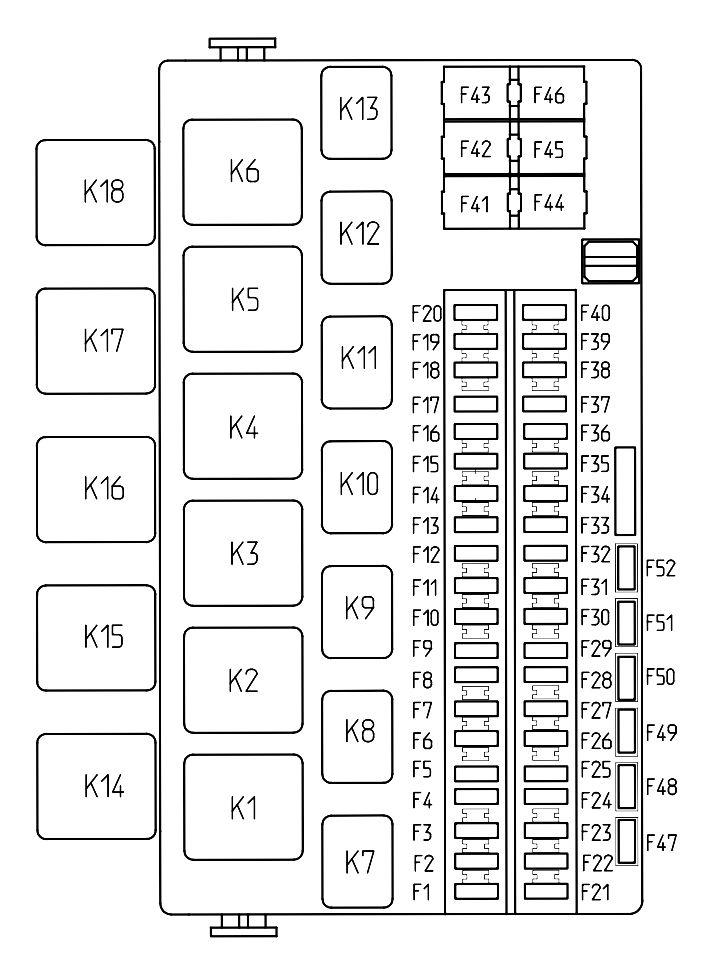

Lada Kalina – esquema de fusibles – cabina
Cabina (versión Lux)
| Número | Amperios [A] | Descripción |
| F1 | 15 | Bobina de encendido;
Fusibles de los inyectores; Unidad de control del sistema de gestión del motor. |
| F2 | 30 | Unidad de control electrónico de la carrocería;
Módulo de la puerta del conductor. |
| F3 | 15 | Controlador de la transmisión automática;
Conexión para el control de la transmisión automática. |
| F4 | 15 | Controlador del sistema de airbag |
| F5 | 7,5 | Terminal 15 de instrumentos |
| F6 | 7,5 | Iluminación de la luz de marcha atrás;
Controlador de la transmisión automática. |
| F7 | 7,5 | Válvula solenoide de purga del depósito;
Sensor de flujo de masa de aire; Sensor de presión; Fasor del árbol de levas; Sensor de oxígeno. |
| F8 | — | — |
| F9 | 5 | Iluminación del salpicadero trasero derecho |
| F10 | 5 | Iluminación del salpicadero trasero izquierdo;
Instrumentos y botones retroiluminados; Iluminación de la matrícula; Iluminación del maletero; Iluminación de la guantera lateral. |
| F11 | 5 | Iluminación de las luces antiniebla traseras |
| F12 | 10 | Faro de luz de cruce, derecho;
Alimentación del regulador eléctrico de faros, derecho |
| F13 | 10 | Faro de luz de cruce, izquierdo;
Alimentación del regulador eléctrico de faros, izquierdo |
| F14 | — | — |
| F15 | 10 | Boquilla pulverizadora de la ventana trasera;
Limpiaparabrisas de la ventana trasera. |
| F 16 | 5 | Módulo de la puerta del conductor |
| F17 | — | — |
| F18 | — | — |
| F19 | — | — |
| F20 | — | — |
| F21 | 10 | Luz principal, faro derecho |
| F22 | 10 | Luz principal, faro izquierdo |
| F23 | 10 | Luz antiniebla derecha |
| F24 | 10 | Luces antiniebla izquierdas |
| F25 | 15 | Calefacción de los asientos delanteros |
| F26 | 5 | Unidad de control del sistema antibloqueo |
| F27 | 15 | Encendedor |
| F28 | 15 | Bomba de combustible |
| F29 | 20 | Pulverizador del parabrisas;
Unidad de control electrónico de la carrocería. |
| F30 | — | — |
| F31 | 7,5 | Embrague del compresor del aire acondicionado;
Regulador del sistema automático de aire acondicionado. |
| F32 | 7,5 | Luces de freno;
Iluminación interior. |
| F33 | 25 | Unidad de control del sistema antibloqueo |
| F34 | 5 | Juego de intermitentes;
Conexión del bus de datos. |
| F35 | 10 | Unidad de control electrónico de la carrocería |
| F36 | 10 | Bocina |
| F37 | 10 | Receptor/Sistema multimedia |
| F38 | — | — |
| F39 | — | — |
| F40 | — | — |
| F41 | — | — |
| F42 | — | — |
| F43 | 50 | Regulador automatizado de la transmisión |
| F44 | 30 | Ventilador eléctrico del calefactor;
Regulador del sistema automático de aire acondicionado. |
| F45 | 25 | Calefacción de los asientos traseros |
| F46 | — | — |
| Juego de fusibles suministrado para la versión de gama alta «luxe» (dependiendo del paquete de opciones, algunos fusibles de este juego pueden no utilizarse en otras versiones). | ||
Cabina (versión estándar)
| Número | Amperios [A] | Descripción |
| F1 | 15 | Bobina de encendido;
Fusible del inyector; Unidad de control del sistema de gestión del motor. |
| F2 | 10 | Luces diurnas |
| F3 | 10 | Advertencia de alarma |
| F4 | 15 | Unidad de control del sistema de airbags |
| F5 | 7,5 | Terminal 15 de instrumentos |
| F6 | 7,5 | Iluminación de la luz de marcha atrás |
| F7 | 7,5 | Sensor de flujo de masa de aire;
Sensor de presión; Sensor de oxígeno. |
| F8 | 7,5 | Intermitentes |
| F9 | 5 | Iluminación de las luces traseras del salpicadero derecho |
| F10 | 5 | Iluminación de las luces traseras del lado izquierdo;
Instrumentos y botones retroiluminados; Iluminación de la matrícula; Iluminación del maletero; Iluminación de la guantera lateral. |
| F11 | 5 | Iluminación de las luces antiniebla traseras |
| F12 | 10 | Faro de luz de carretera, derecho;
Alimentación del regulador eléctrico de faros, derecho |
| F13 | 10 | Faro de luz de carretera, izquierdo;
Alimentación del regulador eléctrico de faros, izquierdo |
| F14 | — | — |
| F15 | 10 | Boquilla pulverizadora de la ventana trasera;
Limpiaparabrisas de la ventana trasera. |
| F 16 | — | — |
| F17 | — | — |
| F18 | — | — |
| F19 | 20 | Bloqueo de puertas |
| F20 | — | — |
| F21 | 10 | Faro de luz de carretera, faro derecho |
| F22 | 10 | Faro de luz de carretera, faro izquierdo |
| F23 | — | — |
| F24 | — | — |
| F25 | 15 | Calefacción de los asientos delanteros |
| F26 | 5 | Unidad de control del sistema antibloqueo |
| F27 | 15 | Encendedor de cigarrillos |
| F28 | 15 | Bomba de combustible |
| F29 | 20 | Limpiaparabrisas del parabrisas |
| F30 | — | — |
| F31 | 7,5 | Embrague del compresor del aire acondicionado;
Controlador del sistema de aire acondicionado automático. |
| F32 | 7,5 | Luces de freno, iluminación interior |
| F33 | 25 | Unidad de control del sistema antibloqueo |
| F34 | 5 | Juego de indicadores, conexión del bus de datos |
| F35 | 10 | Unidad de control electrónico de la carrocería |
| F36 | 10 | Bocina |
| F37 | 10 | Receptor/Sistema multimedia |
| F38 | — | — |
| F39 | — | — |
| F40 | — | — |
| F41 | — | — |
| F42 | — | — |
| F43 | 50 | Controlador automatizado de la transmisión |
| F44 | 30 | Ventilador eléctrico de la calefacción;
Controlador del sistema de aire acondicionado automático. |
| F45 | 25 | Calefacción de los asientos traseros |
| F46 | — | — |
Relés ubicados en el fusible y en el bloque de relés dentro del vehículo en las versiones «norm» y «luxe»*
| Número | Amperios [A] | Descripción |
| K1 | 50 | Relé de descarga |
| K2 | 30 | Relé adicional del motor de arranque |
| K3 | 40 | Relé del ventilador eléctrico del radiador |
| K4 | 30 | Relé del ventilador eléctrico del radiador |
| K5 | 30 | Relé del embrague del compresor del aire acondicionado |
| K6 | 30 | Relé de la calefacción de la luneta trasera |
| K7 | 20 | Relé de las luces de carretera |
| K8 | 20 | Relé de la bocina |
| K9 | 20 | Relé de las luces de cruce |
| K10 | 20 | Relé de las luces de marcha atrás (en la versión con transmisión automática) |
| K11 | 20 | Relé principal del EMS |
| K12 | 20 | Relé de la bomba de combustible |
| K13 | 20 | Relé de la calefacción de los asientos |
| K14 | 70 | Relé de la calefacción del parabrisas |
| * El juego de fusibles se define para la versión «luxe». En otras versiones, algunos fusibles de este juego pueden no utilizarse. | ||
Relés ubicados en el fusible y en el bloque de relés dentro del vehículo en la versión «estándar»
| Número | Amperios [A] | Descripción |
| K1 | 50 | Relé de descarga |
| K2 | 30 | Relé adicional del motor de arranque |
| K3 | 30 | Relé de los limpiaparabrisas |
| K4 | 30 | Relé del ventilador eléctrico del radiador |
| K5 | 30 | Relé de los intermitentes |
| K6 | 30 | Relé del elevalunas eléctrico |
| K7 | 20 | Relé de las luces de carretera |
| K8 | 20 | Relé de la bocina |
| K9 | 20 | Relé de las luces de cruce |
| K10 | — | — |
| K11 | 20 | Relé principal del EMS |
| K12 | 20 | Relé de la bomba de combustible |
| K13 | 20 | Relé de la calefacción de los asientos |
| K14 | 30 | Relé de desactivación de la alarma |
| K15 | 30 | Relé de la calefacción de la luneta trasera |
| K16 | 30 | Relé adicional de la señal de alarma |
Circuitos eléctricos protegidos por fusibles ubicados en la caja de fusibles del compartimento del motor*
| Número | Amperios [A] | Descripción |
| FF1 | 50 | Desempañado del parabrisas |
| FF2 | 60 | Generador |
| FF3 | 60 | Generador |
| FF4 | 40A (con nivel de equipamiento sin aire acondicionado – 30A) | Ventilador eléctrico de refrigeración del radiador |
| FF5 | 50 | Servodirección electromecánica |
| FF6 | 40 | Unidad de control del ABS |
| * El juego de fusibles está definido para la versión «luxe». En otras versiones, algunos fusibles de este juego pueden no utilizarse. | ||
Sobre Lada Kalina (2004-2016)
El Lada Kalina es un automóvil compacto fabricado por la empresa automovilística rusa AvtoVAZ entre 2004 y 2016. Este modelo fue diseñado como un vehículo práctico y asequible para el público en general. El Lada Kalina estaba disponible en varias versiones de carrocería, incluyendo hatchback, sedán y familiar. Bajo el capó, podía llevar varios motores, incluyendo unidades de gasolina con un volumen de 1,4 a 1,6 litros. Estos motores eran conocidos por su fiabilidad y fácil mantenimiento, lo que hizo del Lada Kalina una opción popular entre los conductores que buscaban un vehículo económico y funcional.
Esquema de la caja de fusibles del Lada Kalina
Esta página muestra el esquema de la caja de fusibles para el modelo Lada Kalina, que es esencial para el correcto mantenimiento y reparación del sistema eléctrico del vehículo. La caja de fusibles se encuentra generalmente en el interior del vehículo, debajo del salpicadero o en el compartimento del motor. Los diagramas muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Al reemplazar los fusibles, es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños al sistema eléctrico. El esquema de la caja de fusibles proporciona una visión clara de qué fusibles son responsables de cada circuito eléctrico, lo que facilita el diagnóstico y las reparaciones.
