Lada Granta (2011-2021) – caja de fusibles
Lada Granta – esquema de fusibles
Año de fabricación: 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021.
El fusible del encendedor de cigarrillos (toma de corriente) en el Lada Granta es el fusible 20, 25 o 27 (15A) en la caja de fusibles del habitáculo.
Habitáculo

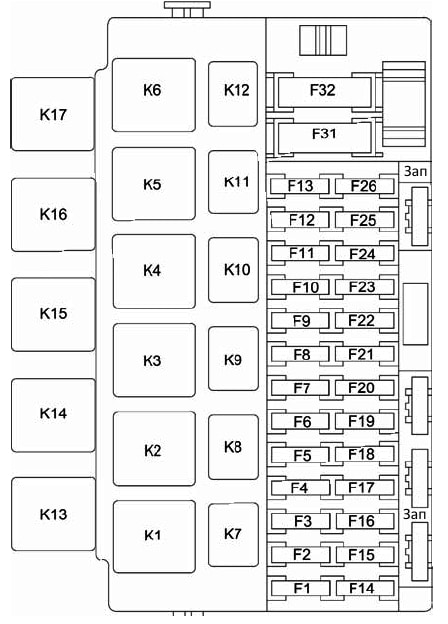

El panel principal de fusibles y relés se encuentra en el habitáculo, debajo del salpicadero, en el lado del conductor.
Tipo 1
| F1 | 15A Unidad de control del motor;
Relé del ventilador de refrigeración eléctrico; Inyectores de combustible. |
| F2 | 30A Elevalunas eléctricos |
| F3 | Alarma 15A |
| F4 | 20A Limpiaparabrisas;
Airbag. |
| F5 | Relé 15A (terminal 15) |
| F6 | 7.5A Luces de marcha atrás |
| F7 | 7,5A Unidad de control del motor |
| F8 | 25A Luneta trasera térmica |
| F9 | 5A Luces de posición derechas |
| F10 | 5A Luces de posición izquierdas |
| F11 | 5A Luz antiniebla trasera |
| F12 | 7,5A Luz antiniebla, faro derecho |
| F13 | 7,5A Luz antiniebla, faro izquierdo |
| F14 | 10A Luz de carretera, faro derecho |
| F15 | 10A Luz de carretera, faro izquierdo |
| F 16 | 10A Luz antiniebla derecha |
| F17 | 10A Luces antiniebla izquierdas |
| F18 | 20A Asientos delanteros calefactables;
Encendedor de cigarrillos. |
| F19 | 10A ABS |
| F20 | 15A Bocina, encendedor de cigarrillos;
Cierre del maletero; Conector de diagnóstico. |
| F21 | 15A Bomba de combustible;
Fusible de la bomba de combustible. |
| F22 | 15A Mando a distancia para el cierre centralizado |
| F23 | 10A Luces diurnas |
| F24 | Aire acondicionado 7,5 A |
| F25 | 10A Iluminación interior;
Luces de freno. |
| F26 | 25A ABS |
| F27 | Reserva |
| F28 | Reserva |
| F29 | Reserva |
| F30 | Reserva |
| F31 | 50A Cristal térmico |
| F32 | 30A Dirección asistida eléctrica;
Aire acondicionado (fusible del aire acondicionado). |
Relés
| K1 | Relé de los ventiladores eléctricos de refrigeración del radiador |
| K2 | Relé de los ventiladores eléctricos de refrigeración del radiador |
| K3 | Relé adicional del motor de arranque |
| K4 | Relé de descarga del interruptor de encendido |
| K5 | Relé de alarma |
| K6 | Relé de calefacción de asientos;
Relé del limpiaparabrisas. |
| K7 | Relé de luces de carretera |
| K8 | Relé de la bocina |
| K9 | Relé de luces de cruce |
| K10 | Relé de la luneta trasera térmica y los retrovisores exteriores |
| K11 | Relé principal del ECM |
| K12 | Relé de la bomba de combustible |
| K13 | Relé de la luz de marcha atrás |
| K14 | Relé de los ventiladores eléctricos de refrigeración del radiador |
| K15 | Relé de la luneta delantera térmica |
| K16 | Relé de la luneta delantera térmica |
| K17 | Relé del embrague del compresor del aire acondicionado |

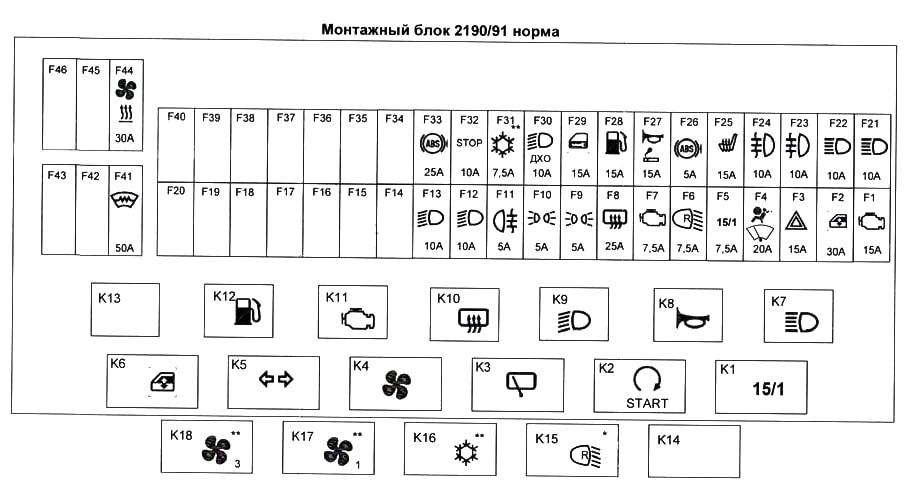

Tipo 2
Componentes protegidos
| F1 | 15A Bobinas de encendido, inyectores, ECM |
| F2 | 30A Normal, Lux:
Sistema electrónico central de la carrocería; Módulo de la puerta del conductor; Estándar: Luces diurnas. |
| F3 | Alarma 10A |
| F4 | 15A Controlador de airbag |
| F5 | 7,5A Terminal 15 de dispositivos |
| F6 | 7,5A Luz de marcha atrás;
Controlador de transmisión automática (Norm, Lux). |
| F7 | 7,5A Válvula de purga del depósito;
Sensor de flujo de masa de aire; Sensor de presión; Sensor de fase; Sensores de concentración de oxígeno. |
| F8 | 7,5A Luneta trasera térmica |
| F9 | 5A Luces de posición derechas |
| F10 | 5A Luces de posición;
Iluminación de instrumentos y llaves; Iluminación de la matrícula; Iluminación del maletero; Iluminación de la guantera. |
| F11 | 5A Luz antiniebla trasera |
| F12 | 10A Luz de cruce, faro derecho, corrector eléctrico del faro derecho; |
| F13 | 10A Luz de cruce, faro izquierdo, corrector eléctrico del faro izquierdo; |
| F14 | 15A Encendedor de cigarrillos del maletero |
| F15 | 10A Limpiaparabrisas trasero, pulverizador de la luneta trasera |
| F 16 | 5A Normal, Lux:
Módulo de la puerta del conductor; Estándar: Reservado. |
| F17 | Reserva |
| F18 | Reserva |
| F19 | 20A Estándar:
Cierre de puertas; Normal, Lux: Reserva. |
| F20 | Reserva |
| F21 | 10A Luz de carretera, faro derecho |
| F22 | 10A Luz de carretera, faro izquierdo |
| F23 | 10A Normal, Lux:
Luz antiniebla derecha; Estándar: Reserva. |
| F24 | 10A Normal, Lux:
Luz antiniebla izquierda; Estándar: Reserva. |
| F25 | 15A Asientos delanteros calefactables |
| F26 | Unidad de control ABS 5A |
| F27 | Encendedor de cigarrillos 15A |
| F28 | 15A Bomba de combustible |
| F29 | 20A Unidad de control electrónico central de la carrocería (Normal, Lux);
Limpiaparabrisas, pulverizador del parabrisas. |
| F30 | 10A DHO |
| F31 | 7,5 A Normal, Estándar:
Embrague del compresor del aire acondicionado; Controlador del aire acondicionado; Estándar: Reservado. |
| F32 | 7,5A Señal de freno;
Iluminación interior. |
| F33 | Unidad de control ABS 25A |
| F34 | 5A Conjunto de intermitentes;
Conector de diagnóstico. |
| F35 | 10A Normal, Lux:
Unidad de control electrónico central de la carrocería; Estándar: Reserva. |
| F36 | 10A Señal acústica |
| F37 | 10A Sistema multimedia |
| F38 | Reserva |
| F39 | Reserva |
| F40 | Reserva |
| F41 | Reserva |
| F42 | 30A Estándar:
Elevalunas eléctricos; Normal, Lux: Reserva. |
| F43 | 50A Normal, Lux:
Controlador AMT; Estándar: Reserva. |
| F44 | 30A Ventilador de calefacción eléctrico;
Controlador del sistema de aire acondicionado automático (Normal, Lux). |
| F45 | 25A Luneta trasera térmica |
| F46 | Reserva |
Detalles de la designación de fusibles para los modelos de 2019
| F1 | 15A Relé del ventilador eléctrico del radiador a baja velocidad K18 (en la versión con aire acondicionado);
Relé del ventilador eléctrico del radiador a alta velocidad K4; Relé del embrague del compresor del aire acondicionado K10 (en la versión con aire acondicionado). |
| 15A Controlador del sistema de gestión del motor | |
| 15A Inyectores de cilindros, bobinas de encendido 2 × 2 (para motores de combustión interna de 8 válvulas);
Bobinas de encendido (para motores de combustión interna de 16 válvulas). |
|
| F2 | 7,5A Válvula del cuerpo del acelerador del colector de admisión (para motor de combustión interna de 16 válvulas 21127);
Válvula de purga del absorbedor. |
| 7,5A Sensores de oxígeno, sensor de fase (para motor de combustión interna de 16 válvulas);
Sensor de flujo de masa de aire (para motor de combustión interna de 8 válvulas o motor de combustión interna de 16 válvulas 21126). |
|
| Interruptor 7,5A AMT (en la versión con controlador AMT) | |
| 7,5A Unidad de control del sistema de monitorización de la presión de los neumáticos (clase 30) (RESERVA) | |
| F3 | 5A Controlador del sistema antibloqueo/controlador de estabilidad |
| F4 | 15A Controlador de airbag |
| F5 | 7,5A Relé de arranque K2;
Controlador de transmisión automática; Relé de descarga del interruptor de encendido K1. |
| 7,5A Relé de calefacción de asientos K13 (opción);
Relé de calefacción de la luneta trasera KB; Relé de calefacción de la luneta delantera K14 (opción). |
|
| 7,5A Relé de la bomba de combustible K12 | |
| 7,5A Unidad de control de la luneta delantera calefactable eléctricamente | |
| 7,5A Controlador del sistema de gestión del motor | |
| 7,5A Sistema de audio; Controlador de la dirección asistida eléctrica; Interruptor del limpiaparabrisas; Unidad de control electrónico de la carrocería (opción); Bloqueo de terminales ERA-GLONASS; Interruptor del pedal del embrague (para transmisión manual); Interruptor del pedal del freno; Conjunto de indicadores; Controlador del sistema de cierre de puertas (opción); Interruptor de cierre de la puerta del conductor; |
|
| F6 | 5A Retrovisores calefactables |
| F7 | 10A Luz de carretera, lado derecho |
| F8 | Luz de carretera, lado izquierdo 10A |
| F9 | 5A Luces de posición derechas |
| F10 | 5A Iluminación de contorno en el lado izquierdo, |
| 5A Luces de matrícula;
Luz del maletero (opcional). |
|
| 5A Iluminación de instrumentos y llaves | |
| F11 | 5A Luz antiniebla trasera |
| F12 | 10A Luz de cruce, lado derecho |
| F13 | 10A Luz de cruce, lado izquierdo |
| F14 | 20A Unidad de control electrónico central de la carrocería |
| 20A Limpiaparabrisas trasero (opción);
Válvula pulverizadora de la luneta; Limpiaparabrisas. |
|
| 20A Interruptor del limpiaparabrisas en la columna de dirección | |
| F15 | 10A Limpiaparabrisas trasero;
Válvula pulverizadora de la luneta trasera. |
| F 16 | 7,5 A Intermitentes;
Luz de marcha atrás; Controlador del sistema de aparcamiento (opción). |
| F17 | 5A Unidad de control del sistema de cierre de puertas |
| F18 | Interruptor del actuador de cierre del maletero 5/15/20A;
Relé del controlador del actuador de cierre del maletero; Iluminación del maletero; Unidad de control del sistema de cierre de puertas. |
| F19 | Reserva |
| F20 | Reserva |
| F21 | 15A Motor de la bomba de combustible |
| F22 | 7,5A Interruptor de la señal de freno;
Señales de freno; Señal de freno adicional. |
| 7,5A Controlador del sistema antibloqueo;
Sistema de control de estabilidad (ABS / ESP); Controlador AMT (opcional). |
|
| F23 | 5A Conjunto de intermitentes |
| Conector de diagnóstico 5A | |
| F24 | 10A Relé de la bocina K8 |
| 10A Señal acústica | |
| F25 | 15A Toma para la conexión de dispositivos adicionales en el habitáculo;
Encendedor de cigarrillos. |
| F26 | Sistema de audio 10A |
| 10A Relé de descarga de encendido K1 | |
| F27 | 10A Luz antiniebla, lado derecho |
| F28 | 10A Luz antiniebla, lado izquierdo |
| F29 | 15A Asientos delanteros calefactables |
| F30 | 10A Luces diurnas |
| F31 | 10A Unidad de control electrónico de la carrocería: intermitentes; alimentación de la unidad electrónica de la carrocería; luces diurnas |
| F32 | 30A Unidad de control electrónico central de la carrocería: elevalunas eléctricos; cierres de puertas y maletero; sensor de lluvia; iluminación de la guantera; iluminación del maletero; iluminación interior; |
| F33 | 5A Módulo de la puerta del conductor |
| F34 | 7,5A Embrague del compresor del aire acondicionado (en la versión con aire acondicionado o climatizador) |
| 7,5 A Controlador para el control automático del sistema de calefacción | |
| F35 | 15A Controlador de transmisión automática |
| 15A Actuador de control de transmisión automática | |
| F36 | 15A Alarma: relé K15; relé K16 |
| F37 | Interruptor del actuador de cierre activo del maletero 5/15/25A;
Relé de control del actuador de cierre activo del maletero; Iluminación del maletero; Unidad de control del sistema de cierre de puertas. |
| F38 | 10A Luces diurnas |
| F39 | 15A Toma para la conexión de dispositivos adicionales en el maletero (opcional) |
| F40 | 10A Para la iluminación de la toma del remolque |
| F41 | 50A Luneta delantera térmica |
| F42 | 30A Retrovisores exteriores calefactables |
| 30A Luneta trasera térmica | |
| F43 | Controlador 50A Т |
| F44 | 30A Ventilador de calefacción eléctrico (opcional) |
| 30A Controlador del sistema de aire acondicionado automático (opcional) | |
| F45 | 30A Elevalunas eléctricos en las puertas delanteras |
| 30A Control de los retrovisores exteriores (opcional) | |
| F46 | Reserva |
Relés
| К1 | Relé de descarga del interruptor de arranque |
| K2 | Relé adicional del motor de arranque |
| KZ | Relé del limpiaparabrisas;
Relé de arranque automático (opcional). |
| K4 | Relé de velocidad máxima del ventilador del radiador |
| K5 | Relé de giro y alarma;
Relé K15A (arranque automático) (opcional). |
| KB | Relé de la luneta trasera térmica;
Relé del elevalunas eléctrico. |
| K7 | Relé de luces de carretera |
| К8 | Relé de la bocina |
| K9 | Relé de luces de cruce |
| K10 | Relé del embrague del compresor del aire acondicionado (versión con aire acondicionado) |
| K11 | Relé principal del ECM |
| К12 | Relé de la bomba de combustible |
| К13 | Relé de calefacción de asientos (opción) |
| K14 | Relé de la luneta delantera térmica (opcional) |
| К15 | Relé para encender las luces de marcha atrás |
| К16 | Relé del aire acondicionado |
| К17 | Relé del ventilador del radiador en modo de arranque automático |
| K18 | Relé del ventilador del radiador a baja velocidad |
Compartimento del motor

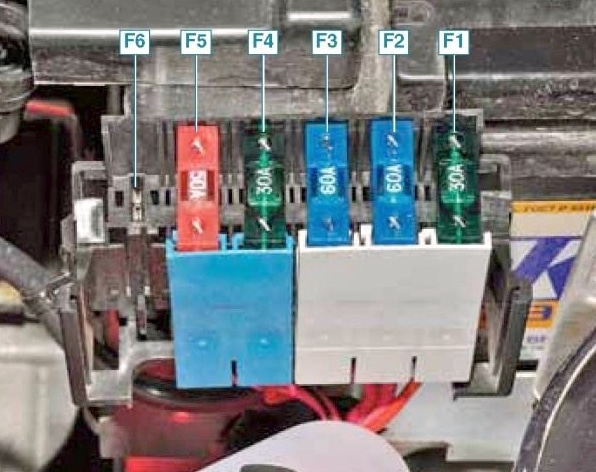

El panel se encuentra junto a la batería.
Descripción
Tipo 1
- 30A Luz de cruce o relé principal, circuitos protegidos por los fusibles F1 y F21 del bloque de montaje en el habitáculo 50A Luneta delantera térmica;
- Generador 60A;
- Generador 60A;
- 30 / 40A Ventilador de calefacción;
- 50A Dirección asistida electromecánica;
- Bloque ABS 60A.
Tipo 2
- Generador 60A;
- Generador 60A;
- 30/40A Ventilador del radiador;
- 40A ABS/ESP;
- 25A ABS/ESP;
- Controlador de la dirección asistida eléctrica 50A.
Tipo 3
- 30A Luz de cruce o relé principal, circuitos protegidos por los fusibles F1 y F21 del bloque de montaje en el habitáculo;
- Generador 60A;
- Generador 60A;
- Ventilador de calefacción 30A (subvenciones para el fusible del horno);
- 50A Dirección asistida eléctrica.
Acerca del Lada Granta (2011-2021)
El Lada Granta es un automóvil compacto fabricado por el fabricante de automóviles ruso AvtoVAZ desde 2011 hasta 2021. Este modelo es conocido por su asequibilidad y practicidad, lo que lo hace popular entre los conductores que buscan un vehículo fiable y económico. El Lada Granta estaba disponible en varias versiones de carrocería, incluyendo sedán y hatchback. En cuanto a las opciones de motor, el Granta ofrecía varios motores de gasolina con una cilindrada de 1,6 litros, que proporcionaban suficiente potencia tanto para la conducción urbana como para la autopista. Su diseño sencillo y su construcción robusta lo convierten en un coche ideal para diversas condiciones climáticas y carreteras.
Esquema de la caja de fusibles del Lada Granta
Esta página muestra el esquema de la caja de fusibles del modelo Lada Granta, que es clave para comprender el sistema eléctrico del vehículo. En el Lada Granta, la caja de fusibles suele estar situada en el interior del vehículo, a menudo debajo del salpicadero o en el compartimento del motor. Nuestros diagramas muestran en detalle los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en el sistema eléctrico. La caja de fusibles es una parte esencial del mantenimiento del vehículo y una correcta comprensión de su esquema puede ayudar a prevenir muchos problemas.
