Lada Niva – Caja de fusibles
Lada Niva – esquema de la caja de fusibles
Año de fabricación:
El fusible del encendedor (toma de corriente) en el Lada Niva es el fusible 1 en la caja de fusibles.

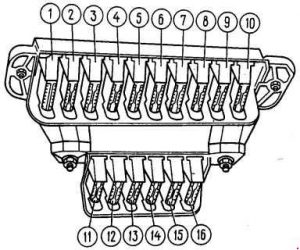

Panel de fusibles en el salpicadero
El sistema eléctrico del coche está protegido por fusibles situados debajo del salpicadero, a la izquierda de la columna de dirección.
| Número |
Amperaje [A] | Descripción |
| 1 | 16 | Luces interiores;
Bocina; Toma para lámpara de control; Encendedor; Luces de freno. |
| 2 | 8 | Limpiaparabrisas y su relé;
Motor del calefactor; Motor del limpiaparabrisas; Limpiaparabrisas de faros y relé del limpiaparabrisas (con botón del limpiaparabrisas y pulverizador no presionado); Motores de los limpiaparabrisas de los faros en todas las posiciones del limpiaparabrisas, excepto la posición inicial. |
| 3 | 8 | Faro izquierdo (luz de carretera) y su testigo |
| 4 | 8 | Faro derecho (luz de carretera) |
| 5 | 8 | Faro izquierdo (luz de cruce) |
| 6 | 8 | Faro derecho (luz de cruce) |
| 7 | 8 | Luz de posición izquierda (luz de gálibo);
Testigo de luz de gálibo; Luz trasera derecha (luz de gálibo); Luz de matrícula derecha. |
| 8 | 8 | Luz de posición derecha (luz de gálibo);
Iluminación de la luz de matrícula izquierda; Bombilla del encendedor; Luz trasera izquierda (luz de gálibo); Luces indicadoras |
| 9 | 8 | Indicador de presión de aceite y testigo;
Indicador de temperatura del refrigerante; Indicador de nivel de combustible con testigo de bajo nivel de combustible; Testigo de freno de estacionamiento; Testigo de bajo nivel de líquido de frenos; Indicadores de dirección y testigo; Testigo de válvula de admisión del carburador; Testigo de carga insuficiente de la batería; Válvula de cierre del carburador; Revoluciones del motor; Luces traseras (luz de marcha atrás); Testigo de bloqueo del diferencial. |
| 10 | 8 | Regulador de voltaje, bobina de campo del alternador |
| 11 | – | – |
| 12 | 8 | Limpiaparabrisas y pulverizador de faros (con el botón de control presionado);
Motor del pulverizador de faros; Motores de los limpiaparabrisas de los faros al arrancar y cuando las escobillas del limpiaparabrisas alcanzan la posición inicial. |
| 13 | – | – |
| 14 | – | – |
| 15 | – | – |
| 16 | 8 | Interruptor de luces de emergencia e intermitentes en modo de llamada de emergencia |
Sobre Lada Niva ()
El Lada Niva es un icónico automóvil todoterreno que se fabrica desde 1977. Este modelo es conocido por su robustez y su capacidad para manejar terrenos difíciles, lo que lo hace popular entre los entusiastas del off-road. El Lada Niva está equipado con tracción a las cuatro ruedas y una construcción sencilla pero eficaz que permite un fácil mantenimiento y reparaciones. Las opciones de motor varían según el año de fabricación, pero lo más común son los motores de gasolina de 1.6 a 1.7 litros. Este automóvil es ideal para quienes buscan un vehículo fiable para la naturaleza y caminos sin asfaltar.
Esquema de la caja de fusibles del Lada Niva
Esta página muestra el esquema de la caja de fusibles para el modelo Lada Niva, que es esencial para el correcto mantenimiento y reparación de los sistemas eléctricos del vehículo. La caja de fusibles suele estar ubicada debajo del salpicadero o en el compartimento del motor. Nuestros diagramas muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para el funcionamiento seguro del vehículo, por lo que es importante conocer su contenido y mantenerla correctamente.
