Land Rover Freelander 2 / LR2 (L359) (2006-2014) – caja de fusibles
Land Rover Freelander 2 / LR2 (2006-2014) – diagrama de fusibles
Año de producción: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.
Los fusibles del encendedor de cigarrillos (toma de corriente) en el Land Rover Freelander 2 / LR2 2006-2012 son el fusible n.º 45 (encendedor de cigarrillos) en el compartimento del motor y el fusible FA6 (toma de accesorios trasera) en el maletero. 2013-2014 – fusibles F52 (encendedor de cigarrillos delantero), F55 (toma auxiliar de la consola trasera) y F63 (toma auxiliar del maletero) en el habitáculo.

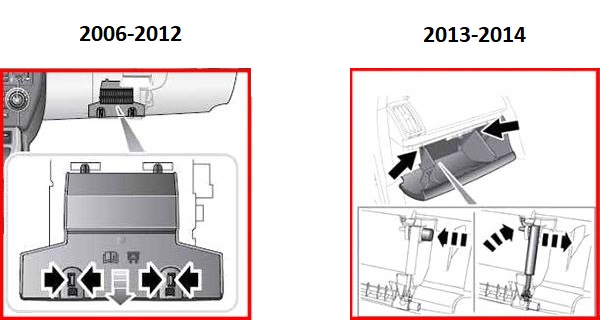

Compartimento de pasajeros
Compartimento del motor
Diagrama de la caja de fusibles
2006, 2007, 2008, 2009, 2010, 2011, 2012
Compartimento de pasajeros
Asignación de fusibles en el compartimento de pasajeros (2006-2012)
| Nº | Amperios [A] | Descripción |
|---|---|---|
| Nº | Amperios [A] | Descripción |
| F1 | 5 | Sensor de lluvia |
| F2 | 10 | SRS |
| F3 | 5 | ABS |
| F4 | 5 | Panel de instrumentos;
Pedal del acelerador; Módulo del interruptor de los faros. |
| F5 | 5 | – |
| F6 | 15 | Unidad de audio |
| F7 | 7.5 | Controles del volante |
| F8 | 5 | Panel de instrumentos |
| F9 | 15 | Faros de luz baja |
| F10 | 15 | Techo solar |
| F11 | 7.5 | Luces de marcha atrás e inclinación del espejo interior |
| F12 | – | – |
| F13 | 15 | Faros antiniebla delanteros |
| F14 | 15 | Líquido limpiaparabrisas |
| Nº | Amperios [A] | Descripción |
|---|---|---|
| F15 | – | – |
| F 16 | – | – |
| F17 | 7.5 | Iluminación interior |
| F18 | – | – |
| F19 | 5 | Ajuste eléctrico del asiento |
| F20 | 15 | Limpiaparabrisas trasero |
| F21 | 5 | Alarma |
| F22 | 20 | Bomba de combustible |
| F23 | 20 | Bloqueo de la columna de dirección |
| F24 | – | – |
| F25 | 10 | Puerta trasera – Tapa del depósito |
| F26 | 5 | Conector de diagnóstico y alarma |
| F27 | 5 | Botón de arranque y aire acondicionado |
| F28 | 5 | Luces de freno |
| F29 | 15 | Módulo de tensión |
Compartimento del motor
Asignación de fusibles en el compartimento del motor (2006-2012)
| Nº | Amperios [A] | Descripción |
|---|---|---|
| Nº | Amperios [A] | Descripción |
| F1 | 5 | 2006-2011:
Bujías incandescentes; 2012: Bomba de agua auxiliar. |
| F2 | 15 | Transmisión automática |
| F3 | 80 | Ventiladores de refrigeración |
| F4 | 60 | Bujías incandescentes |
| F5 | – | No utilizado |
| F6 | 10 | Diésel:
Control del motor |
| F6 | 15 | Gasolina:
Control del motor |
| F7 | 5 | Relé |
| F8 | 10 | Diésel:
Control del motor |
| F8 | 15 | Gasolina:
Control del motor |
| F9 | 10 | Diésel:
Control del motor |
| F9 | 15 | Gasolina:
Control del motor |
| F10 | 10 | Gasolina:
Control del motor |
| F11 | 10 | Control del motor |
| F12 | 10 | Diésel:
Control del motor |
| F12 | 20 | Gasolina:
Control del motor |
| F13 | 15 | Aire acondicionado |
| F14 | 15 | Diésel: Control del motor |
| F15 | 40 | Motor de arranque |
| F 16 | 100 | Calentador PTC con motor diésel |
| F17 | 60 | Alimentación de la caja de fusibles del habitáculo |
| F18 | 60 | Alimentación de la caja de fusibles del habitáculo |
| F19 | 60 | Alimentación de la caja de fusibles del maletero |
| F20 | 60 | Alimentación de la caja de fusibles del maletero |
| Nº | Amperios [A] | Descripción |
|---|---|---|
| F21 | 60 | Alimentación de la caja de fusibles del maletero;
Módulo de audio. |
| F22 | 30 | Limpiaparabrisas |
| F23 | 40 | No utilizado |
| F24 | 30 | Boquillas de pulverización de los faros |
| F25 | 30 | ABS |
| F26 | 40 | ABS |
| F27 | 40 | No utilizado |
| F28 | 40 | Ventilador de la calefacción |
| F29 | – | – |
| F30 | 15 | Boquilla de pulverización del faro |
| F31 | 15 | Bocina |
| F32 | 20 | Calefacción auxiliar para diésel |
| F33 | 5 | Relé |
| F34 | 40 | Parabrisas calefactado (izquierdo) |
| F35 | 40 | Parabrisas calefactado (derecho) |
| F36 | 5 | No utilizado |
| F37 | 10 | Boquillas de lavado de parabrisas calefactadas |
| F38 | 10 | AFS (motores de luces RH) |
| F39 | 10 | Control del aire acondicionado |
| F40 | 10 | 2006-2010:
No utilizado; 2011-2012: Bomba de agua auxiliar. |
| F41 | 20 | Alimentación de la caja de fusibles del habitáculo |
| F42 | 15 | Control del motor |
| F43 | 5 | Control de iluminación de faros – AFS |
| F44 | 10 | AFS (motores de luces izquierdas) |
| F45 | 15 | Encendedor de cigarrillos |
Maletero
Asignación de fusibles en el maletero (2006-2012)
| Nº | Amperios [A] | Descripción |
|---|---|---|
| Nº | Amperios [A] | Descripción |
| FA1 | 25 | Control de la puerta del conductor |
| FA2 | 25 | Control de la puerta del pasajero |
| FA3 | 25 | Controles de la puerta trasera izquierda |
| FA4 | 25 | Control de la puerta trasera derecha |
| FA5 | – | – |
| FA6 | 15 | Toma de accesorios trasera |
| FA7 | 30 | Ventana trasera calefactada |
| FA8 | – | – |
| FA9 | 15 | Alimentación del remolque |
| FA10 | 30 | Asiento eléctrico del conductor |
| FA11 | 40 | Alimentación del remolque |
| FA12 | – | – |
| FB1 | 10 | Sensor de estacionamiento |
| FB2 | – | – |
| FB3 | 15 | Calefacción del asiento del conductor |
| FB4 | 15 | Calefacción del asiento del pasajero delantero |
| FB5 | 15 | Nevera del remolque |
| Nº | Amperios [A] | Descripción |
|---|---|---|
| FB6 | 15 | Diferencial electrónico central |
| FB7 | – | – |
| FB8 | – | – |
| FB9 | 30 | Asiento eléctrico del pasajero |
| FB10 | – | – |
| FB11 | – | – |
| FB12 | – | – |
| FD1 | 10 | Sistema de audio y pantalla táctil |
| FD2 | – | – |
| FD3 | 10 | DAB |
| FD4 | 5 | Teléfono Bluetooth |
| FD5 | – | – |
| FD6 | 10 | Unidad de audio |
| FD7 | – | – |
| FD8 | – | – |
| FD9 | 30 | Amplificador de audio |
| FD10 | – | – |
| FD11 | – | – |
| FD12 | – | – |

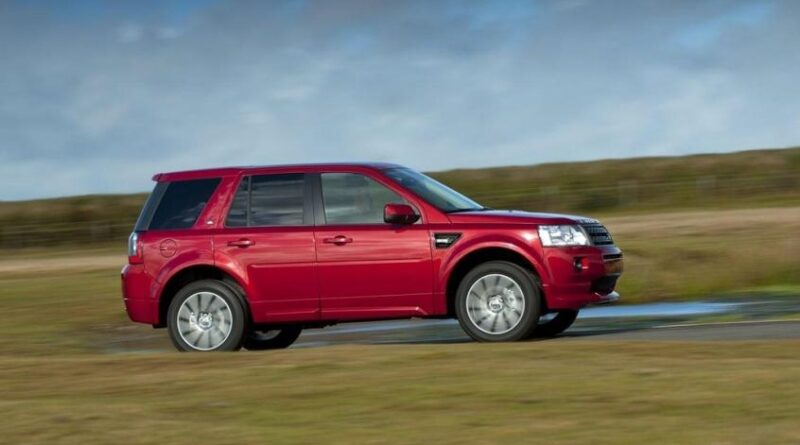

Acerca del Land Rover Freelander 2 / LR2 (L359) (2006-2014)
El Land Rover Freelander 2, también conocido como LR2 en Norteamérica, es un SUV compacto fabricado entre 2006 y 2014. Este modelo se caracteriza por su diseño robusto y su capacidad para afrontar diversos terrenos, algo típico de los vehículos Land Rover. El Freelander 2 ofrece varias opciones de motor, incluyendo variantes de gasolina y diésel, que proporcionan suficiente potencia para la conducción tanto en ciudad como fuera de ella. El interior del vehículo está diseñado con énfasis en la comodidad y la practicidad, con amplio espacio para pasajeros y equipaje. El equipamiento tecnológico incluye características de seguridad modernas y sistemas de infoentretenimiento que aumentan la comodidad y la seguridad durante la conducción.
Diagrama de la caja de fusibles del Land Rover Freelander 2 / LR2 (L359)
Esta página muestra el diagrama de la caja de fusibles del Land Rover Freelander 2 / LR2 (L359), que es esencial para identificar y reemplazar los fusibles. En este modelo, la caja de fusibles se encuentra en varios lugares, incluyendo el compartimento del motor y el interior del vehículo. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en el sistema eléctrico. La caja de fusibles es un elemento clave para el funcionamiento seguro del vehículo, por lo que es importante tener acceso a información precisa sobre su configuración.
