Land Rover Discovery 4 / LR4 (2009-2016) – caja de fusibles
Land Rover Discovery 4 / LR4 (2009-2016) – diagrama de la caja de fusibles
Año de fabricación: 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.
Los fusibles del encendedor de cigarrillos (toma de corriente) en el Land Rover Discovery 4 / LR4 son los fusibles n.º 53 (encendedor de cigarrillos), n.º 55 (tomas de corriente auxiliares – central y trasera) y n.º 63 (toma de corriente auxiliar – delantera) en la parte inferior de la caja de fusibles del habitáculo.
Compartimento del motor
La caja de fusibles se encuentra en el lado izquierdo del compartimento del motor, debajo de la cubierta.
Compartimento de pasajeros
La primera caja de fusibles se encuentra en el compartimento superior de almacenamiento.
La segunda caja de fusibles se encuentra detrás del compartimento inferior de almacenamiento.

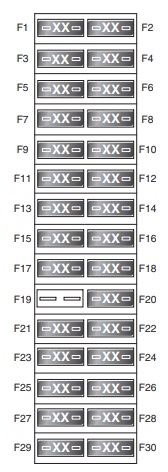

Compartimento del motor
Asignación de fusibles en el compartimento del motor
| N.º | Amperaje [A] | Descripción |
|---|---|---|
| N.º | Amperaje [A] | Descripción |
| 1 | 25 | Bomba de combustible |
| 2 | 5 10 |
2009-2014:
Gasolina – EMS (MAF, sensor de aceite); Diésel – calefacción por combustión; 2014-2016: Sistema de gestión del motor (solo gasolina); Calefacción de combustible (solo diésel). |
| 3 | 5 | Unidad de cálculo de suspensión neumática |
| 4 | 25 | EMS (ECM, control del relé de la bomba de combustible) |
| 5 | 15 | EMS |
| 6 | 15 | Gasolina – EMS (bobinas de encendido);
Diésel – EMS (sensores, control del relé de las bujías incandescentes). |
| 7 | 10 | 2015-2016: Control de crucero adaptativo (ACC). |
| 8 | 25 | Calefacción de los asientos traseros |
| 9 | – | – |
| 10 | 10 | 2009-2016:
Diésel – EMS; 2009-2014: Gasolina – EMS (motor de mariposa). |
| 11 | 15 20 |
2009-2014:
Gasolina – EMS (sensores de oxígeno) Diésel 3.0L; Embrague del compresor del aire acondicionado; 2014-2016: Sistema de gestión del motor (solo gasolina); Líquido DEF (solo diésel). |
| 12 | 10 | Boquillas del limpiaparabrisas calefactadas |
| 13 | 15 | EMS |
| 14 | 15 | Gasolina – EMS (sensores de oxígeno) |
| 15 | 30 5 10 |
2009-2014:
Parabrisas calefactado 2014-2016: Espejo; Cámara de marcha atrás; Cámara de línea alta; 2015-2016: Espejo; Cámaras traseras; Sistema de iluminación frontal adaptativa (AFS); Módulo de control de faros. |
| N.º | Amperaje [A] | Descripción |
|---|---|---|
| 16 | 15 5 |
2009-2014:
Limpiaparabrisas trasero; 2014-2016: Monitor de ángulo muerto (BSM); Detección de vado. |
| 17 | 10 | 2009-2012:
Gasolina V6 – EMS (EGR, válvula de escape); Ventilador E-box; Diésel 3.0L – EMS (MAF, EGR). |
| 17 | 10 | Sistema de gestión del motor (solo diésel). |
| 17 | 20 | 2014-2016:
Sistema de gestión del motor (solo gasolina). |
| 18 | 30 30 5 |
2009-2012:
Parabrisas calefactado; 2012-2014: Limpiaparabrisas de faros; 2014-2016: Sistema de gestión del motor. |
| 19 | – | – |
| 20 | 5 30 |
2009-2014:
Alternador; 2014-2016: Pulverizador de potencia de faros. |
| 21 | 5 | Control dinámico de estabilidad (DSC);
Sistema antibloqueo (ABS). |
| 22 | 30 | Ventilador trasero |
| 23 | 25 | Control de tracción |
| 24 | 25 | Calefactores de los asientos delanteros |
| 25 | 15 | Bocina |
| 26 | 20 | Controlador de suspensión neumática |
| 27 | 5 15 |
2009-2014:
Módulo de control del motor (ECM); 2014-2016: Aire acondicionado. |
| 28 | 20 | 2009-2012:
Gasolina V6 – Bomba de servofreno; 2009-2014: Diésel – calefacción auxiliar; 2015-2016: Gasolina V8 SC – bomba de agua del intercooler. |
| 29 | 30 | Limpiaparabrisas delanteros |
| 30 | 10 | Controlador de transmisión automática |
Compartimento de pasajeros (superior)
| N.º | Amperaje [A] | Descripción |
|---|---|---|
| 1 | 15 | Pantalla táctil;
Panel de control frontal integrado. |
| 2 | 10 | Amplificador de audio |
| 3 | – | – |
| 4 | 10 | Navegación;
Radio satelital. |
| 5 | 15 | Unidad de audio principal |
| 6 | 15 | Entrada/salida de audio-vídeo |
| 7 | – | – |
| 8 | – | – |
| 9 | – | – |
| 10 | – | – |
| 11 | – | – |
| 12 | – | – |
| 13 | – | – |
| 14 | – | – |
| 15 | 15 | Panel de control frontal y trasero integrado –
Calefacción y ventilación. |
| 16 | 20 | Calefacción auxiliar alimentada por combustible. |

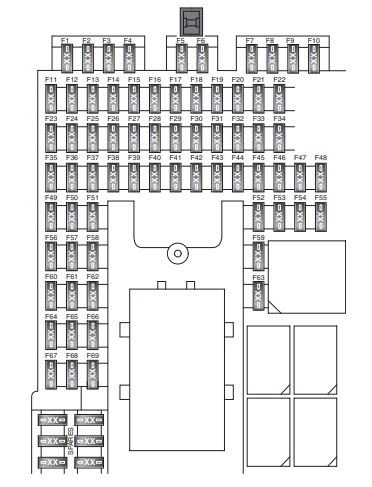

Compartimento de pasajeros (inferior)
Asignación de fusibles en la caja de fusibles del compartimento de pasajeros (inferior)
| N.º | Amperaje [A] | Descripción |
|---|---|---|
| N.º | Amperaje [A] | Descripción |
| 1 | 5 | Receptor de radiofrecuencia;
Sistema TPM. |
| 2 | – | – |
| 3 | 10 | Faros antiniebla delanteros |
| 4 | 5 | 2009-2011:
Faros automáticos; 2009-2014: Espejo interior con atenuación automática; 2014-2016: No utilizado. |
| 5 | 5 | Control dinámico de estabilidad (DSC);
Sistema antibloqueo (ABS); Sensor de ángulo de dirección. |
| 6 | 5 | a partir de 2015:
Control de crucero adaptativo (ACC). |
| 7 | – | – |
| 8 | – | – |
| 9 | 5 | Freno de estacionamiento eléctrico (EPB) |
| 10 | 5 | Controlador de suspensión neumática |
| 11 | 10 | Luces de marcha atrás del remolque |
| 12 | 5 | Luces de marcha atrás |
| 13 | – | – |
| 14 | 5 | 2009-2014:
Luces de freno; Interruptor de freno; 2014-2016: Interruptor del pedal de freno. |
| 15 | 30 | Luneta trasera calefactada |
| 16 | 10 | Caja refrigeradora |
| 17 | 5 | Apertura/arranque sin llave;
Cierre centralizado. |
| 18 | 15 | 2009-2014:
No utilizado; 2014-2016: Limpiaparabrisas trasero. |
| 19 | 5 | Módulo de control del motor (ECM) |
| 20 | 10 | Volante calefactado |
| 21 | 10 | 2009-2014:
Interruptores de la consola central (panel de control, HDC, DSC), Nivelación de faros, Aire acondicionado trasero, Sensor de smog. 2014-2016: Interruptores de la consola central; Aire acondicionado trasero. |
| 22 | 5 | Transmisión automática;
Caja de transferencia; Diferencial trasero. |
| 23 | 5 | 2009-2014:
Nivelación de faros; 2014-2016: No utilizado. |
| 24 | 10 | Luces de posición y traseras derechas |
| 25 | 10 | Luces de posición y traseras izquierdas |
| 26 | – | – |
| 27 | 10 | Luces de posición del remolque |
| 28 | – | – |
| 29 | – | – |
| 30 | 25 | Ventana del pasajero delantero, cierre centralizado |
| 31 | 5 | 2009-2014:
Sensor de lluvia; Cámara de marcha atrás; 2014-2016: Sensor de lluvia; Interruptor de luces auxiliares. |
| 32 | 25 | Ventana del conductor;
Espejos exteriores; Cierre centralizado de puertas. |
| 33 | – | – |
| 34 | 10 | Actuador eléctrico de la tapa del depósito de combustible |
| 35 | – | – |
| N.º | Amperaje [A] | Descripción |
|---|---|---|
| 36 | 5 | Alarma con sistema de respaldo de batería |
| 37 | 20 | Acceso sin llave;
Cierre centralizado. |
| 38 | 15 | Sistema de pulverización del parabrisas |
| 39 | 25 | Ventana trasera izquierda;
Cierre centralizado de puertas. |
| 40 | 5 | Memoria del asiento;
Reloj; Juego de interruptores de la puerta del conductor (espejos, ventanas). |
| 41 | 2009-2012:
No utilizado; 2012-2014: Amplificador de potencia; 2014-2016: Módulo de puerta de enlace. |
|
| 42 | 30 | Asiento eléctrico del conductor |
| 43 | 15 | Sistema de pulverización de la luneta trasera |
| 44 | 25 | Ventana trasera derecha;
Cierre centralizado. |
| 45 | 30 | Asiento eléctrico del pasajero |
| 46 | – | – |
| 47 | 20 | Techo solar |
| 48 | 30 | 2009-2014:
Conector de remolque (alimentación de batería). |
| 48 | 15 | 2014-2016:
Conector de remolque (alimentación de batería). |
| 49 | 5 | Iluminación frontal adaptativa (unidad derecha) |
| 50 | 5 | Iluminación frontal adaptativa (unidad izquierda) |
| 51 | 5 | Interruptores del volante |
| 52 | – | – |
| 53 | 20 | Encendedor de cigarrillos |
| 54 | 15 | Conector de remolque (alimentación de encendido) |
| 55 | 20 | Toma de corriente auxiliar – central y trasera |
| 56 | 10 | Airbag SRS |
| 57 | 10 | Iluminación interior |
| 58 | – | – |
| 59 | – | – |
| 60 | – | – |
| 61 | 10 | Panel de instrumentos, centro de mensajes |
| 62 | 10 | ECU del aire acondicionado |
| 63 | 20 | Toma de corriente auxiliar – delantera |
| 64 | 15 | 2009-2014:
Unidad de audio; Reproductor de DVD. |
| 64 | 5 | 2014-2016:
Módulo de control del motor (ECM). |
| 65 | 5 | 2009-2014:
Sistema de cámaras de visión periférica; 2014-2016: No utilizado. |
| 66 | 5 | Toma de diagnóstico |
| 67 | 15 | 2009-2014:
Módulo de entretenimiento para los asientos traseros; 2014-2016: No utilizado. |
| 68 | 10 | 2009-2014:
Pantalla táctil; Módulo multimedia; Radio; Teléfono; 2014-2016: No utilizado |
| 69 | – | – |
