Land Rover Discovery (1989-1998) – caja de fusibles
Land Rover Discovery – esquema de fusibles
Año de fabricación: 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998.

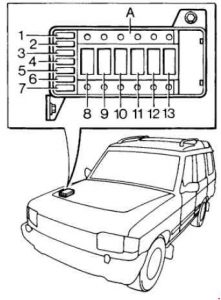

Caja de fusibles en el compartimento del motor
| Número |
Amperaje [A] |
Descripción |
| 1 | 30 | Ventana trasera térmica |
| 2 | 20 | Faros |
| 3 | 30 | Aire acondicionado |
| 4 | 30 | Luces de emergencia, bocina |
| 5 | 30 | Frenos antibloqueo |
| 6 | 5 | Bomba de combustible |
| 7 | 20 | Sistema de alimentación |
| 8 | Bomba ABS | |
| 9 | Circuitos de encendido | |
| 10 | Iluminación | |
| 11 | Control de ventanas;
Cierre centralizado de puertas; Ventilador trasero. |
|
| 12 | Calefacción;
Aire acondicionado. |
|
| 13 | Generador |

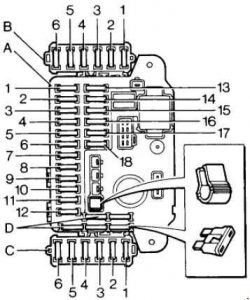

Caja de fusibles
| Número |
Amperaje [A] |
Descripción |
| 1 | 15 | Luces de freno;
Intermitentes. |
| 2 | 10 | Luz lateral izquierda |
| 3 | 10 | Radio/cassette/reproductor de CD |
| 4 | 10 | Luz de carretera derecha |
| 5 | 10 | Luz de carretera izquierda |
| 6 | 20 | Encendedor |
| 7 | 10 | Airbag SRS |
| 8 | 10 | Luz lateral derecha |
| 9 | 10 | Luces antiniebla traseras |
| 10 | 10 | Luz de cruce derecha |
| 11 | 10 | Luz de cruce izquierda |
| 12 | 10 | Unidad multifunción |
| 13 | 10 | Alimentación de encendido para la unidad multifunción |
| 14 | 10 | Instrumentos;
Reloj; Sensor de velocidad; SRS (secundario). |
| 15 | 10 | Aire acondicionado;
Ventanas. |
| 16 | 20 | Limpiafaros y limpiaparabrisas – delantero |
| 17 | 10 | Motor de arranque, bujía de precalentamiento |
| 18 | 10 | Limpiafaros y limpiaparabrisas – trasero;
Espejos; Control de crucero. |
| Satélite “B” | ||
| 1 | 30 | Elevalunas eléctricos – delanteros |
| 2 | 30 | Elevalunas eléctricos – traseros |
| 3 | 10 | Frenos antibloqueo |
| 4 | 15 | Cierre centralizado de puertas |
| 5 | 30 | Techo eléctrico |
| 6 | 20 | Luces del remolque |
| Satélite “C” | ||
| 1 | 15 | Alarma antirrobo |
| 2 | Limpiafaros | |
| 3 | Gestión del motor | |
| 4 | 5 | Frenos antibloqueo |
| 5 | 10 | Alarma antirrobo |
| 6 | 25 | Aire acondicionado trasero;
Calefactor. |
Acerca del Land Rover Discovery (1989-1998)
El Land Rover Discovery, fabricado entre 1989 y 1998, es un modelo icónico del fabricante de automóviles británico que ganó popularidad gracias a su robustez y capacidades todoterreno. Este modelo fue diseñado para ofrecer comodidad y practicidad para viajes familiares, pero al mismo tiempo era capaz de afrontar condiciones todoterreno exigentes. El Discovery ofrecía varias opciones de motor, incluyendo variantes de gasolina y diésel, lo que permitía a los conductores elegir según sus preferencias y necesidades. Gracias a su diseño y características técnicas, se hizo popular entre los entusiastas de la conducción todoterreno.
Esquema de la caja de fusibles del Land Rover Discovery
Esta página muestra el esquema de la caja de fusibles del Land Rover Discovery, que es esencial para el correcto mantenimiento y reparación del sistema eléctrico del vehículo. En este modelo, las cajas de fusibles suelen estar ubicadas debajo del salpicadero y en el compartimento del motor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para la seguridad y funcionalidad del vehículo, por lo que es importante conocer su configuración y uso correcto.
