Citroen Saxo (1996-2003) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Citroën Saxo 1996-2003, obtendrás información sobre la ubicación de los paneles de fusibles dentro del coche y aprenderás la asignación de cada fusible (distribución de fusibles).
Citroen Saxo – esquema de la caja de fusibles
Año de fabricación: 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003.

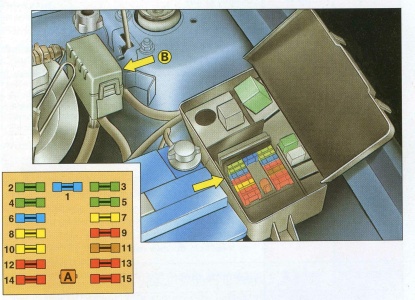

Compartimento del motor
Descripción
- 15A – EBU
- 30A – ABS
- 30A – Sistema de ventilación con ventilador eléctrico
- 30A – ABS
- 30A – Ventilador adicional
- 15A – Faros antiniebla delanteros
- 20A – Luces diurnas
- 20A – Limpiaparabrisas de faros
- 10A – TNVD
- 20A – Intermitente ABS
- 5A – Sensor de oxígeno
- 10A – Luz de cruce izquierda
- 10A – Luz de cruce derecha
- 10A – Luz de carretera izquierda
- 10A – Luz de carretera derecha.

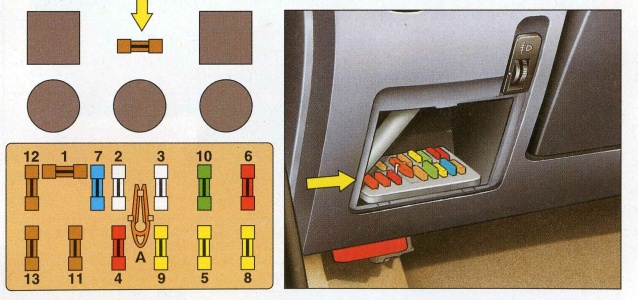

Cabina
La caja de fusibles se encuentra debajo del salpicadero a la izquierda, bajo la cubierta protectora, encima de la palanca de liberación del capó.
Descripción
- 5A – Salpicadero
- 25A – Aire acondicionado – Luneta trasera térmica – Espejos térmicos
- 25A –
- 10A o 30A – Luz de navegación – Reloj – Elevalunas eléctricos – Espejos eléctricos – Receptor de radio – Accionamiento eléctrico de puertas
- 20A – Bocina – Luz del encendedor de cigarrillos – Indicador de temperatura del motor
- 10A – Alarma
- 15A – Luz de freno – Señal de marcha atrás – Conector de diagnóstico
- 20A – Iluminación interior – Memoria de la grabadora – Toma de diagnóstico – Memoria del reloj – Mando a distancia
- 20A – Motor del limpiaparabrisas – Bomba del lavaparabrisas
- 30A –
- 5A – Faros antiniebla traseros
- 5A – Luces de estacionamiento – Intermitente derecho
- 5A – Intermitente izquierdo
- 5A – Relé de desactivación del compresor
Sobre el Citroen Saxo (1996-2003)
El Citroen Saxo es un coche compacto que se fabricó entre 1996 y 2003. Este modelo fue popular principalmente por su fiabilidad y funcionamiento económico. El Saxo estaba disponible en varias versiones de carrocería, incluyendo hatchback de tres y cinco puertas. Bajo el capó se podían encontrar varios motores, desde unidades de gasolina más pequeñas de 1.0 litros hasta motores más potentes de 1.6 litros. Gracias a su compacidad y fácil manejo, el Citroen Saxo fue especialmente popular entre los conductores urbanos, que apreciaron su maniobrabilidad y economía.
Esquema de la caja de fusibles del Citroen Saxo
Esta página muestra el esquema de la caja de fusibles del Citroen Saxo, que es esencial para el correcto mantenimiento y reparación de los sistemas eléctricos del vehículo. En este modelo, la caja de fusibles se encuentra típicamente debajo del salpicadero en el lado del conductor y en el compartimento del motor. Los esquemas de esta página muestran los números de los fusibles, su amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para la seguridad y funcionalidad del vehículo, por lo que es importante tener una visión general de su disposición y funciones.
