Dacia Sandero (2008-2020) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Dacia Sandero (2008–2020), obtendrás información sobre la ubicación de los paneles de fusibles dentro del vehículo y aprenderás la asignación de cada fusible (distribución de fusibles).
Dacia Sandero – esquema de la caja de fusibles
Año de fabricación: 2008, 2009, 2010, 2011, 2012.

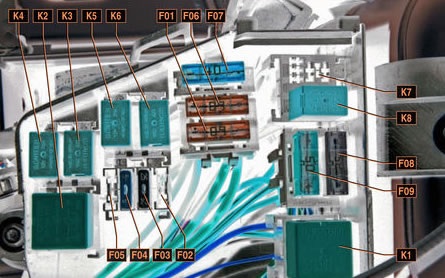

Compartimento del motor
Descripción
| F01 (60A) | Circuitos de alimentación: alimentación de la llave de arranque y de todos los dispositivos alimentados por la cerradura; interruptor de luz exterior |
| F02 (30A) | Circuito de alimentación del relé K3 del ventilador de refrigeración (en coche sin aire acondicionado) |
| F03 (25A) | Circuitos de alimentación: relé K5 de la bomba de combustible y bobina de encendido; relé principal del sistema de gestión del motor K6 |
| F04 (5A) | Circuitos: alimentación constante de la ECU del sistema de gestión del motor; bobinado del relé principal K6 del sistema de gestión del motor |
| F05 (15A) | No se utiliza |
| F06 (60A) | Alimentación de la caja de fusibles en el habitáculo |
| F07 (40A) | Circuitos de alimentación: relé de aire acondicionado K4; relé K3 del ventilador de refrigeración a baja velocidad (en coche con aire acondicionado); relé K2 del ventilador de refrigeración a alta velocidad (en coche con aire acondicionado) |
| F08 (50A) y F09 (25A) | Cadenas de la ECU del ABS |
Relés
- K1 – relé del ventilador de calefacción, motor del ventilador de calefacción. Ver información sobre F36.
- K2 – relé rápido del ventilador de refrigeración (para coches con aire acondicionado), motor del ventilador del radiador.
- KZ – relé del ventilador del radiador a baja velocidad (para coches con aire acondicionado) o relé del ventilador del radiador (para coches sin aire acondicionado), motor del ventilador del radiador (para coches con aire acondicionado – a través de una resistencia).
- K4 – relé del aire acondicionado, embrague electromagnético del compresor. Ver información sobre F36.
- K5 – relé de la bomba de combustible y bobina de encendido.
- K6 – relé principal del sistema de gestión del motor, sensor de concentración de oxígeno, sensor de velocidad, inyectores de combustible, válvula de fuga del absorbedor a/m, bobinas de los relés K2, KZ, K4.
- K7 – relé de la bomba de los inyectores de los faros.
- K8 – relé de las luces antiniebla. Ver información sobre F31.
Habitáculo
La caja de fusibles se encuentra al final del salpicadero.
Descripción
| F01 (20A) | Sistema de pulverización de ventanas;
Bobina del relé de calefacción de la ventana trasera. |
| F02 (5A) | Alimentación del panel de instrumentos;
Bobinado del relé K5 de la bomba de combustible y bobina de encendido; Alimentación de la ECU del sistema de gestión del motor desde el interruptor de encendido, |
| F03 (20A) | Luces de freno;
Luces de marcha atrás; Sistema de pulverización del parabrisas delantero |
| F04 (10A) | Circuitos de alimentación: unidad de control de airbags; intermitentes; conector de diagnóstico del sistema de gestión del motor; bobinas del inmovilizador |
| F09 (10A) | Circuitos de alimentación: faros de la fuente de luz izquierda (luces de cruce); indicador de luces de cruce en el panel de instrumentos; bomba de pulverización de faros |
| F10 (10A) | Faros de la fuente de luz derecha (luces de cruce) |
| F11 (10A) | Luces de los faros de la fuente de luz izquierda (luces de carretera);
Indicador de luces de carretera en el panel de instrumentos |
| F12 (10A) | Faros de la luz derecha (luces de carretera) |
| F13 (30A) F14 (30A) | Cadenas de elevalunas eléctricos para las puertas traseras y delanteras |
| F15 (10A) | ECU ABS |
| F17 (15A) | Señal acústica (bocina) |
| F18 (10A) | Bombillas laterales del faro izquierdo;
Luces laterales para la luz trasera izquierda; Luces para la iluminación de la matrícula; Iluminación del panel de instrumentos y de los controles del salpicadero, la consola y el revestimiento del túnel del suelo; Zumbador de la unidad de conmutación. |
| F19 (7,5A) | Luces laterales del faro derecho;
Lámparas laterales para la luz trasera derecha; Bombillas en la guantera |
| F20 (7,5A) | Luces e indicador de activación de la luz antiniebla trasera |
| F21 (5A) | Circuito de los elementos calefactores de los espejos exteriores |
| F28 (15A) | Difusor de luz interior;
Bombilla del maletero; Alimentación constante de la unidad principal de reproducción de sonido, |
| F29 (15A) | Circuitos de alimentación: interruptor de alarma; interruptor de intermitentes; funcionamiento intermitente del limpiaparabrisas; control de cierre centralizado; conector de diagnóstico del sistema de gestión del motor, |
| F30 (20A) | Circuito de alimentación del cierre centralizado |
| F31 (15A) | Bobina del relé de las luces antiniebla K8 |
| F32 (30A) | Circuito de alimentación del relé del desempañador de la ventana trasera |
| F36 (30A) | Circuito de alimentación del relé K1 del ventilador del calefactor |
| F37 (5A) | Circuitos de alimentación de los actuadores eléctricos de los espejos exteriores |
| F38 (10A) | Encendedor de cigarrillos;
Alimentación de la unidad principal de reproducción de sonido desde el interruptor de encendido; |
| F39 (30A) | Circuito de la bobina del relé del ventilador del calefactor |
Dacia Sandero – esquema de fusibles
Año de fabricación: 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020.

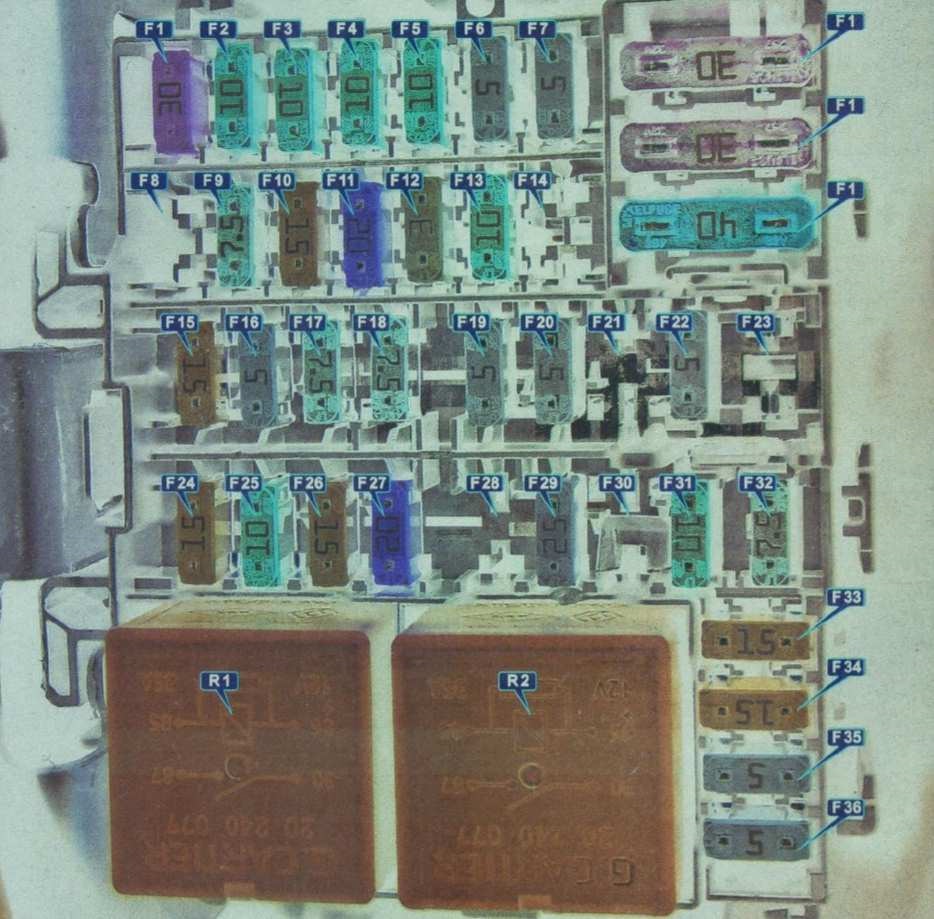

Cabina
Descripción
| F1 | Elevalunas eléctricos delanteros 30A |
| F2 | 10A Faro izquierdo de carretera |
| F3 | Faro derecho de carretera 10A |
| F4 | 10A Faro izquierdo de cruce |
| F5 | Faro derecho de carretera 10A |
| F6 | Iluminación trasera 5A;
Iluminación del panel de instrumentos; Iluminación. |
| F7 | Iluminación delantera 5A |
| F8 | Elevalunas eléctricos traseros 30A |
| F9 | Faro antiniebla trasero 7,5 A |
| F10 | 15A Bocina |
| F11 | Cierre centralizado 20A |
| F12 | 3A ABS/ESP |
| F13 | Iluminación interior 10A;
Aire acondicionado. |
| F14 | Sensor de ángulo de dirección 5A |
| F15 | Limpiaparabrisas delantero 15A;
Radar de estacionamiento; Luz de marcha atrás. |
| F16 | Sistema de audio 5A;
Parabrisas calefactado; Limitador de velocidad. |
| F17 | 7,5A DHO |
| F18 | Luz de freno 7,5 A |
| F19 | Unidad de control 5A |
| F20 | Airbag 5A |
| F21 | Reserva |
| F22 | Reserva |
| F23 | Reserva |
| F24 | Intermitentes 15A |
| F25 | Impedancia antirrobo 10A |
| F26 | 15A Unidad de control eléctrica |
| F27 | Interruptores de la columna de dirección 20A (entrada de luces de cruce) |
| F28 | Reserva |
| F29 | Interruptores de la columna de dirección 25A (entrada de luces de carretera) |
| F30 | Reserva |
| F31 | Indicador de instrumentos 10A |
| F32 | Sistema de audio 7,5 A |
| F33 | Encendedor 15A |
| F34 | Conector de diagnóstico 15A |
| F35 | Espejos exteriores calefactados 5A |
| F36 | Control de espejos laterales 5A |
| F37 | 30A Motor de arranque |
| F38 | Escobilla 30A |
| F39 | Aire acondicionado 40A |
| R1 | Relé de aire acondicionado 35A |
| R2 | 35A Relé de calefacción de la ventana trasera |
Compartimento del motor
Descripción
1 – Borne de la batería
2 – Diodo del compresor del aire acondicionado
| Ef1 | 40A Elemento calefactor derecho del parabrisas |
| Ef2 | 40A Elemento calefactor izquierdo del parabrisas |
| Ef3 | 50А ABS/ESP |
| Ef4 | 60A Inmovilizador, circuito de alimentación del fusible de la cabina F28-F31 |
| Ef5 | 60A Alimentación de los fusibles de la cabina F11, F23 – F27, F34 y F39 |
| Ef6 | 30А ABS/ESP |
| Ef7 | 30A Parabrisas trasero y espejos calefactados |
| Ef8 | 15A Faros antiniebla delanteros |
| Ef9 | 15A Asientos calefactados |
| Ef10 | 15А Embrague del compresor del aire acondicionado (con aire acondicionado);
25А Primera velocidad del ventilador eléctrico (sin aire acondicionado). |
| Ef11 | 25A Fusible del relé del sistema de gestión del motor |
| Ef12 | 40A Ventilador eléctrico de refrigeración |
| Ef13 | 15A Sistema de gestión del motor |
| Er1 | 35A Relé para la calefacción del cristal izquierdo |
| Er2 | 35A Relé para la correcta calefacción del cristal |
| Er3 | 20A Relé de la bomba de combustible |
| Er4 | 20A Relé del compresor del aire acondicionado o primera velocidad del ventilador eléctrico (según el equipamiento) |
| Er5 | 35A Relé de gestión del motor |
Sobre Dacia Sandero (2008-2020)
El Dacia Sandero, fabricado entre 2008 y 2020, es un hatchback compacto que ganó popularidad gracias a su asequibilidad y practicidad. Este modelo es conocido por su simplicidad y fiabilidad, lo que lo hace ideal para entornos urbanos. El Sandero ofrece varias opciones de motorización, incluyendo motores de gasolina y diésel, que proporcionan suficiente potencia para la conducción diaria. El interior del vehículo está diseñado con énfasis en la comodidad y la funcionalidad, ofreciendo suficiente espacio para pasajeros y equipaje.
Esquema de la caja de fusibles del Dacia Sandero
Esta página muestra el esquema de la caja de fusibles para el modelo Dacia Sandero, que es esencial para el correcto mantenimiento del sistema eléctrico del vehículo. En el Dacia Sandero, la caja de fusibles se encuentra generalmente en el interior del vehículo, debajo del salpicadero en el lado del conductor, y otra puede estar ubicada en el compartimento del motor. Los esquemas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños al sistema eléctrico. La caja de fusibles es un elemento clave para la seguridad y funcionalidad del vehículo, por lo que es importante revisar su estado regularmente.
