Dacia Sandero 1 – caja de fusibles
En este artículo, encontrará diagramas de la caja de fusibles del Dacia Sandero I (2008–2012), obtendrá información sobre la ubicación de los paneles de fusibles dentro del vehículo y aprenderá la asignación de cada fusible (distribución de fusibles).
2008, 2009, 2010, 2011, 2012
Sandero 1

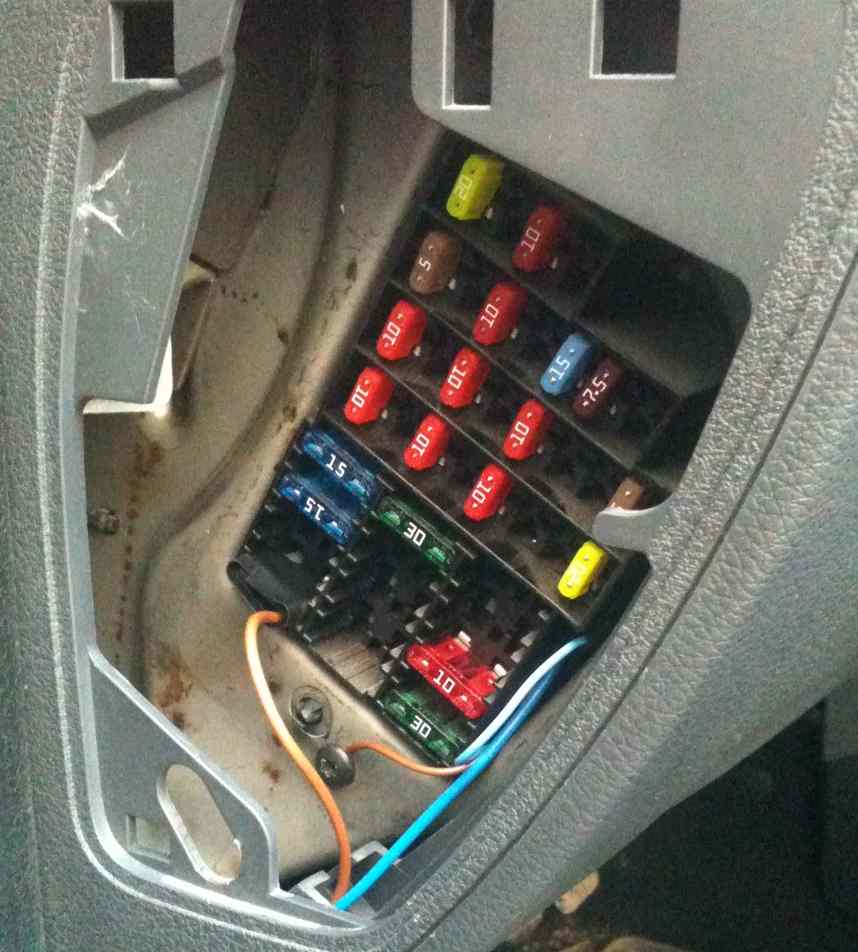

Compartimento de pasajeros
Se encuentra al final del salpicadero.

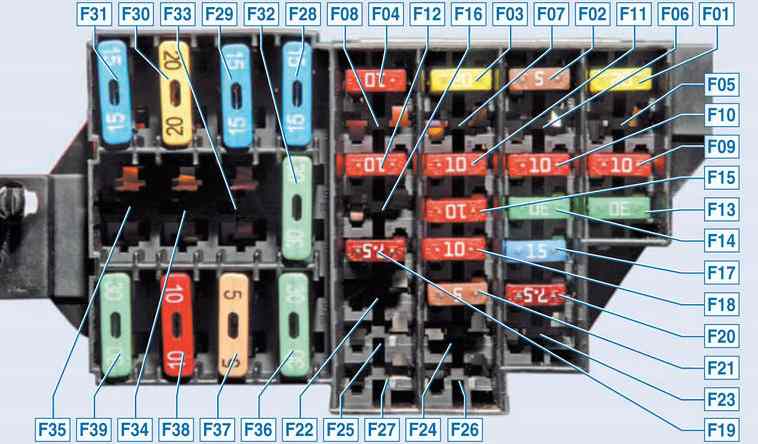

Diagrama
Propósito
| F01 (20A) | Producto de limpieza de cristales; relé de calefacción de la luneta trasera |
| F02 (5A) | Alimentación del panel de instrumentos; bobinado del relé K5 de la bomba de combustible y la bobina de encendido; alimentación de la ECU del sistema de gestión del motor desde el interruptor de encendido, |
| F03 (20A) | Luces de freno; bombillas de la luz de marcha atrás; sistema de pulverización del parabrisas |
| F04 (10A) | Circuitos: unidad de control de airbags; intermitentes; conector de diagnóstico del sistema de gestión del motor; bobinas del inmovilizador |
| F09 (10A) | Circuitos: faros del módulo de luz izquierdo (luces de cruce); indicador de luces de cruce en el panel de instrumentos; bomba de pulverización de faros |
| F10 (10A) | Faros del módulo de luz derecho (luces de cruce) |
| F11 (10A) | Faros del módulo de luz izquierdo (luces de carretera); indicador de luces de carretera en el panel de instrumentos |
| F12 (10A) | Faros del módulo de luz derecho (luces de carretera) |
| F13 (30A) F14 (30A) | Circuitos de elevalunas eléctricos para puertas traseras y delanteras |
| F15 (10A) | ECU del ABS |
| F17 (15A) | Señal |
| F18 (10A) | Bombillas laterales del faro izquierdo; luces laterales de la luz trasera izquierda; bombillas de iluminación de la matrícula; iluminación del panel de instrumentos y de los controles del salpicadero, la consola y el revestimiento del túnel; señalizador de la unidad de conmutación |
| F19 (7,5A) | Luces laterales del faro derecho; luces laterales de la luz trasera derecha; bombillas de la guantera |
| F20 (7,5A) | Bombillas y señalizador para la luz antiniebla trasera |
| F21 (5A) | Circuito de los elementos calefactores de los espejos exteriores |
| F28 (15A) | Difusor de luz interior; luz del maletero; alimentación permanente de la unidad principal del reproductor de audio, |
| F29 (15A) | Circuitos: interruptor de alarma; interruptor de intermitentes; funcionamiento intermitente del limpiaparabrisas delantero; control de cierre centralizado; conector de diagnóstico del sistema de gestión del motor, |
| F30 (20A) | Circuito de alimentación del cierre centralizado |
| F31 (15A) | Bobina del relé de los faros antiniebla K8 |
| F32 (30A) | Circuito de alimentación del relé de calefacción de la luneta trasera |
| F36 (30A) | Circuito de alimentación del relé K1 del ventilador del calefactor |
| F37 (5A) | Circuitos de los motores eléctricos de los espejos exteriores |
| F38 (10A) | Encendedor; alimentación de la unidad principal del reproductor de audio desde el interruptor de encendido; |
| F39 (30A) | Circuito de la bobina del relé del ventilador del calefactor |
El fusible número 38, de 10A, es el responsable del encendedor de cigarrillos.

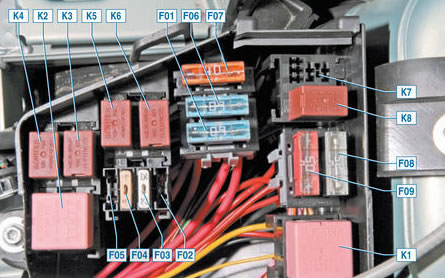

Compartimento del motor
Diagrama
Destino
| F01 (60A) | Cadenas: alimentación de la llave de arranque y de todos los dispositivos alimentados por la cerradura; interruptor de luz exterior |
| F02 (30A) | Circuito de alimentación del relé K3 del ventilador de refrigeración (en coches sin aire acondicionado) |
| F03 (25A) | Circuitos de alimentación: relé K5 de la bomba de combustible y bobina de encendido; relé principal K6 del sistema de gestión del motor |
| F04 (5A) | Circuitos: alimentación permanente de la ECU del sistema de gestión del motor; bobinado del relé principal K6 del sistema de gestión del motor |
| F05 (15A) | No utilizado |
| F06 (60A) | Alimentación de la caja de fusibles en el compartimento de pasajeros |
| F07 (40A) | Circuitos de alimentación: relé de aire acondicionado K4; relé K3 del ventilador de refrigeración a baja velocidad (en coches con aire acondicionado); relé K2 del ventilador de refrigeración a alta velocidad (en coches con aire acondicionado) |
| F08 (50A) y F09 (25A) | Cadenas de la ECU del ABS |
Asignación de relés
- K1 – relé del ventilador de la calefacción, motor del ventilador de la calefacción. Ver información sobre F36.
- K2 – relé rápido del ventilador de refrigeración (para coches con aire acondicionado), motor del ventilador del radiador.
- KZ – relé del ventilador del radiador a baja velocidad (para coches con aire acondicionado) o relé del ventilador del radiador (para coches sin aire acondicionado), motor del ventilador del radiador (para coches con aire acondicionado – a través de una resistencia).
- K4 – relé del aire acondicionado, embrague electromagnético del compresor.
Ver información sobre F36. - K5 – relé de la bomba de combustible y de la bobina de encendido.
- K6 – relé principal del sistema de gestión del motor, sensor de oxígeno, sensor de velocidad, inyectores de combustible, válvula de escape del absorbedor a/m, bobinas de los relés K2, KZ, K4.
- K7 – relé de la bomba del lavaparabrisas.
- K8 – relé de las luces antiniebla. Ver información sobre F31.
