Land Rover Discovery 3 LR3 (L319) (2004-2009) – caja de fusibles
Land Rover Discovery 3 LR3 (L319) (2004-2009) – diagrama de la caja de fusibles
Año de producción: 2004, 2005, 2006, 2007, 2008, 2009.
Los fusibles del encendedor de cigarrillos (toma de corriente) en el Land Rover Discovery 3 / LR3 son los fusibles # 19 (toma de corriente auxiliar en la segunda fila), # 34 (toma de corriente auxiliar en los asientos delanteros), # 47 (toma de corriente auxiliar en la tercera fila) y # 55 (encendedor de cigarrillos) en la caja de fusibles del salpicadero.
Ubicación de la caja de fusibles
La caja de fusibles se encuentra detrás de la guantera.
Diagrama de la caja de fusibles
Asignación de fusibles en el salpicadero
| Nº | Descripción | Amperios [A] |
|---|---|---|
| Nº | Descripción | Amperios [A] |
| 1 | Luces interiores – luz de guantera, luz de espejo de cortesía, luces de mapa, luces de techo;
Asientos eléctricos (sin memoria). |
10 |
| 2 | Luces laterales derechas | 10 |
| 3 | hasta 2005:
Luces (luces de teatro). |
10 |
| 4 | Luces laterales izquierdas | 10 |
| 5 | Luces de marcha atrás | 10 |
| 6 | Luz de marcha atrás del remolque | 10 |
| 7 | Ventana del conductor | 25 |
| 8 | Alimentación del remolque (alimentación de la batería) | 30 |
| 9 | hasta 2006:
SRS; desde 2007: Airbag. |
5 |
| 10 | – | – |
| 11 | Bomba del limpiaparabrisas | 15/10 |
| 12 | Bocina | 15 |
| 13 | Luneta trasera térmica | 25 |
| 14 | Luz lateral del remolque | 10 |
| 15 | Luces de freno, interruptor de freno | 15 |
| 16 | Espejo plegable eléctrico | 10 |
| 17 | Ventana trasera derecha | 20 |
| 18 | Sensor de lluvia;
Sensor de luz ambiental (luces del coche). |
5 |
| 19 | Toma de corriente auxiliar – asientos de la segunda fila | 15 |
| 20 | Techo solar | 15 |
| 21 | Ventana del pasajero | 25 |
| 22 | Alimentación del remolque (alimentación de encendido) | 10 |
| 23 | – | – |
| 24 | Caja de fusibles – diferencial central;
Terrain Response. |
5 |
| 25 | Módulo de control del motor (ECM) | 5 |
| 26 | Alarma acústica alimentada por batería | 5 |
| 27 | Iluminación frontal adaptativa;
Ajuste de faros. |
10 |
| 28 | Cámara del motor de la caja de fusibles – encendido | 5 |
| 29 | Asiento del pasajero con ajuste eléctrico | 30 |
| 30 | – | – |
| 31 | Ventana trasera izquierda | 20 |
| 32 | Luces antiniebla traseras | 15 |
| 33 | Ajuste de espejos;
Transmisión automática; Asiento del pasajero eléctrico (hasta 2005). |
5 |
| 34 | Toma de corriente auxiliar – asientos delanteros | 15 |
| Nº | Descripción | Amperios [A] |
|---|---|---|
| 35 | Regulador de suspensión neumática | 5 |
| 36 | Sensor de estacionamiento (Control de distancia de estacionamiento);
Sistema de monitoreo de presión de neumáticos |
5 |
| 37 | Control dinámico de estabilidad | 5 |
| 38 | Luces antiniebla delanteras | 15 |
| 39 | Panel de instrumentos | 5 |
| 40 | Detección de llave insertada | 5 |
| 41 | Freno de estacionamiento eléctrico (EPB) | 5 |
| 42 | Amplificador de audio | 30 |
| 43 | Receptor de radio;
Sistema de monitoreo de presión de neumáticos. |
10 |
| 44 | Interruptor de transmisión automática | 5 |
| 45 | – | – |
| 46 | Asiento del conductor con ajuste eléctrico | 30 |
| 47 | Toma de corriente auxiliar – asientos de la tercera fila | 15 |
| 48 | Limpiaparabrisas trasero | 15 |
| 49 | Cierre centralizado | 30 |
| 50 | Actuador eléctrico de la tapa del depósito de combustible | 10 |
| 51 | ECU de aire acondicionado | 10 |
| 52 | Teléfono;
Centro de comunicación vial. |
5 |
| 53 | Módulo multimedia;
Unidad de audio; Reproductor de DVD. |
15 |
| 54 | Asiento eléctrico – memoria, bomba lumbar | 5 |
| 55 | Encendedor de cigarrillos | 15 |
| 56 | Iluminación frontal adaptativa (unidad izquierda) | 10 |
| 57 | Módulo de entretenimiento de los asientos traseros | 10 |
| 58 | Teléfono;
Pantalla táctil; Módulo multimedia; Sintonizador de TV. |
10 |
| 59 | Caja refrigeradora Cubby | 10 |
| 60 | Módulo de control del motor (ECM) | 5 |
| 61 | Iluminación frontal adaptativa (unidad derecha) | 10 |
| 62 | Luces de carretera;
Luces del coche. |
5 |
| 63 | Toma de diagnóstico | 10 |
| 64 | Controlador de transmisión automática | 5 |
| 65 | – | – |
| 66 | Interruptor HDC;
Interruptor de freno; Sensor de ángulo de dirección; Interruptor DSC. |
5 |
| 67 | Luces del coche | 5 |
| 68 | Panel de instrumentos | 5 |
| 69 | Espejos interiores con función de atenuación automática;
Espejo electrocromático; Homelink (hasta 2005). |
5 |
Se encuentra en la parte inferior del espacio para los pies del pasajero en la consola central.
| Nº | Descripción | Amperios [A] |
|---|---|---|
| 1 | Aviophone | 5 |
| 2 | Sirena | 20 |
| 3 | Luces ocultas | 5 |
| 4 | Faro | 10 |
| 5 | Monitor de estado de la batería | 3 |
| 6 | Equipo adicional | 30 |
Ubicación de la caja de fusibles

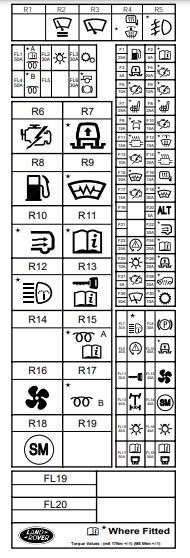

Diagrama de la caja de fusibles
Asignación de fusibles en el compartimento del motor
| Nº | Descripción | Amperios [A] |
|---|---|---|
| Nº | Descripción | Amperios [A] |
| 1 | Bomba de combustible | 25 |
| 2 | – | – |
| 3 | Regulador de suspensión neumática | 5 |
| 4 | Diésel – EMS diésel (control de relé de ECU y bomba de combustible) | 25 |
| 5 | Gasolina – EMS gasolina
(válvula de purga, EGR, válvula de control del colector de admisión); Ventilador E-Box |
10 |
| 6 | EMS gasolina (bobinas de encendido) | 15 |
| 6 | desde 2007:
EMS diésel (control de sensores y relé de bujías incandescentes). |
15 |
| 7 | Calefacción de asientos delanteros | 25 |
| 8 | Calefacción de asientos traseros | 25 |
| 9 | hasta 2005:
Control activo de balanceo. |
15 |
| 10 | Gasolina – EMS gasolina (motor de mariposa, MAF), refrigerador | 15 |
| 10 | Diésel – ventilador de refrigeración | 15 |
| 11 | Gasolina – EMS gasolina (sensores de oxígeno traseros) | 15 |
| 12 | Boquillas del limpiaparabrisas calefactadas | 10 |
| 13 | Gasolina – EMS gasolina
(ECU, VVT y control de relé de bomba de combustible) |
10 |
| 13 | EMS diésel (PCV, VCV) | 10 |
| Nº | Descripción | Amperios [A] |
|---|---|---|
| 14 | Gasolina – EMS gasolina (sensores de oxígeno delanteros) | 20 |
| 15 | Parabrisas calefactado | 30 |
| 16 | Espejos laterales calefactados | 10 |
| 17 | Gasolina – EMS gasolina (inyectores) | 15 |
| 17 | EMS diésel (MAF, EGR), ventilador E-Box | 15 |
| 18 | Parabrisas calefactado | 30 |
| 19 | – | – |
| 20 | Alternador | 5 |
| 21 | – | – |
| 22 | Ventilador trasero | 30 |
| 23 | Sistema de control dinámico de estabilidad | 25 |
| 24 | Gasolina – bomba de freno auxiliar | 20 |
| 25 | Interruptor de luces | 10 |
| 26 | Controlador de suspensión neumática | 20 |
| 27 | Módulo de control del motor (ECM) | 5 |
| 28 | Diésel – calefactor auxiliar | 20 |
| 29 | Limpiaparabrisas delanteros | 30 |
| 30 | Controlador de transmisión automática | 10 |

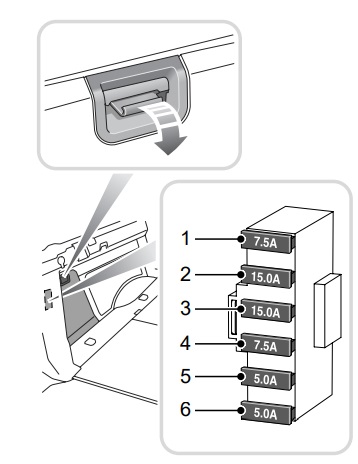

Se encuentra en el lado izquierdo del compartimento trasero, detrás de la cubierta.
| Nº | Descripción | Amperios [A] |
|---|---|---|
| 1 | Luz de freno | 7.5 |
| 2 | Alimentación de encendido | 15 |
| 3 | Alimentación de la batería | 15 |
| 4 | Luces antiniebla traseras | 7.5 |
| 5 | Luz trasera derecha | 5 |
| 6 | Matrícula y luz trasera izquierda | 5 |
Acerca del Land Rover Discovery 3 LR3 (L319) (2004-2009)
El Land Rover Discovery 3, también conocido como LR3 en Norteamérica, es un SUV robusto que se fabricó entre 2004 y 2009. Este modelo es conocido por su rendimiento y capacidad para manejar condiciones todoterreno, lo que lo hace ideal para aventuras fuera de la carretera. El Discovery 3 ofrece varias opciones de motor, incluyendo variantes de gasolina y diésel, siendo los más comunes el motor de gasolina V8 de 4.4 litros y el motor diésel V6 de 2.7 litros. El vehículo está equipado con tecnologías avanzadas, como el sistema Terrain Response, que permite al conductor adaptar la configuración del vehículo a diferentes condiciones del terreno. El interior es espacioso y cómodo, con capacidad para hasta siete pasajeros, lo que convierte al Discovery 3 en un vehículo ideal para viajes familiares.
Diagrama de la caja de fusibles del Land Rover Discovery 3 LR3 (L319)
Esta página muestra el diagrama de la caja de fusibles para el Land Rover Discovery 3 LR3 (L319), que es esencial para el mantenimiento y las reparaciones adecuadas del vehículo. Las ubicaciones típicas de la caja de fusibles en este modelo incluyen el compartimento del motor y el interior del vehículo, generalmente en el lado del conductor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en el sistema eléctrico. La caja de fusibles es un elemento clave para garantizar el correcto funcionamiento de los sistemas eléctricos del vehículo, por lo que es importante tener una visión general de su estructura y función.
