Diagram de fusibles y relés – Isuzu Amigo

Aplica a vehículos nuevos en los años:

1998, 1999, 2000, 2001, 2002, 2003, 2004.

Ubicación

1. Caja de fusibles y relés (compartimento del motor)
2. Caja de fusibles y relés (salpicadero)
3. Caja de relés (compartimento del motor)

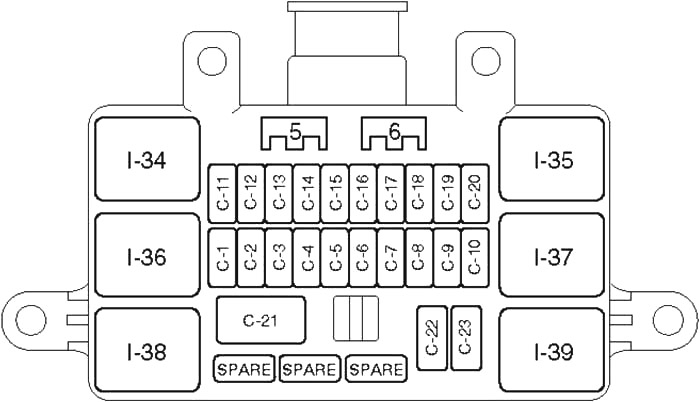

Diagrama de la caja de fusibles del salpicadero

La caja de fusibles se encuentra detrás de la cubierta en el lado del conductor del salpicadero.

Número	Amperaje [A]	Descripción
C1	20	Relé de toma de accesorios, toma de accesorios
C2	10	Audio
C3	15	Encendedor
C4	15	Relé trasero, luz de freno y luz de posición lateral, luz trasera, luz de matrícula, controlador de iluminación, iluminación, unidad de control de todas las intermitentes
C5	10	Luz de freno, luz de cúpula, luz de techo izquierda, luz de techo derecha, luz de techo trasera izquierda, luz de techo trasera derecha, luz de maletero, unidad de control de alarma y relé, reloj digital, sonido
C6	15	Interruptor de luz de freno, luz trasera combinada – izquierda, luz trasera combinada – derecha, luz de freno montada en alto
C7	20	Cierre de puerta delantera y elevalunas eléctrico, actuador de cierre de puerta, indicador antirrobo;
C8	10	Desempañador de espejo
C9	15	Desempañador trasero
C10	15	Desempañador trasero
C11	15	Indicadores y luces de advertencia (medidor), medidor de medición, sensor de velocidad del vehículo
C12	15	Generador, relé principal ECM, válvula de conmutación de vacío (VSV); electroválvula de purga, actuador de bobina, módulo de control del tren motriz (PCM), válvula EGR
C13	15	Bobina de encendido
C14	15	Modo SW, PCM, indicador de intermitente, luz de marcha atrás, control de crucero, unidad de control del indicador de cambio de marcha A/T
C15	15	Unidad de control de alarma y relé, relé de desempañador trasero, desempañador de espejo izquierdo, desempañador de espejo derecho, desempañador de luneta trasera, relé de elevalunas eléctrico, unidad de control de control de crucero, relé de bloqueo de transmisión, unidad de control 4WD, válvula de conmutación de vacío (VSV); eje FRT (c), válvula de conmutación de vacío (VSV); eje FRT (d)

C16	20	Motor del limpiaparabrisas delantero, motor del lavaparabrisas delantero, unidad de control de alarma y relé
C17	10	Motor del limpiaparabrisas trasero, motor del lavaparabrisas trasero, alarma y relé y unidad de control
C19	15	Audio
C20	10	Motor de arranque, relé del motor de arranque, controlador antirrobo
C21	30	Relé de control de ventanas, interruptor de ventana, motor de ventana, motor de techo, unidad de control de techo corredizo, interruptor de techo corredizo, interruptor de seguridad, interruptor limitador, interruptor de asiento, motor de inclinación delantera y SW, motor de inclinación trasera y SW, motor de deslizamiento, motor de plegado y SW
C22	10	Luz de advertencia SRS, SDM
Relés
I34	Luces traseras
I35	Alimentación de ventana
I36	–
I37	–
I38	Toma de accesorios
I39	Desempañador trasero
Diodo
5	Interruptor de puerta, interruptor de puerta, luz interior
6	Unidad de control de alarma y relé

Diagrama de la caja de fusibles del compartimento del motor

Número	Amperaje [A]	Descripción
F1	15	Luz de advertencia
F2	10	Unidad de control de alarma y relé, bocina, bocina antirrobo
F4	20	Motor del ventilador, resistencia del ventilador
F5	10	Relé del termostato del aire acondicionado, termostato electrónico, relé del compresor del aire acondicionado, embrague magnético
F8	10	Faro – izquierdo, luz indicadora de luces altas, relé de luces antiniebla
F9	10	Faro – derecho
F10	15	Luces antiniebla
F11	20	Sensor de oxígeno
F12	20	Bomba de combustible
F13	15	Módulo de control del motor
F14	–	–
FL1	60	EHCU
FL2	30	6VD1: Ventilador del condensador
FL4	100	Interruptor de encendido, relé de arranque, aire acondicionado, generador, relé del calentador, fusible: F10, FL1, FL2, FL5, FL6
FL5	60	Interruptor de encendido, relé de la bomba de combustible, relé del módulo de control del motor, módulo del sistema de propulsión
FL6	30	X22SE: Relé del ventilador eléctrico, ventilador eléctrico
Relés

X1	Faro
X2	Luces antiniebla
X3	Motor de arranque
X4	Compresor del aire acondicionado
X5	Termo
X6	Calefacción
X7	Bomba de combustible
X8	Módulo de control del motor
X9	6VD1: Ventilador del condensador
X10	–
Diodo
1	Freno
2	–
3	–
4	–
Caja de fusibles de relés
X15	X22SE: Ventilador de refrigeración (alta velocidad)
X16	X22SE: Ventilador de refrigeración (baja velocidad)

Acerca del Isuzu Amigo (1998-2004)

El Isuzu Amigo, fabricado entre 1998 y 2004, es un SUV compacto que ganó popularidad por su robustez y versatilidad. Este modelo era conocido por su atractivo diseño y su capacidad para manejar diversos terrenos. El Isuzu Amigo estaba disponible con varias motorizaciones, incluyendo un motor de cuatro cilindros de 2.2 litros y un motor de seis cilindros de 3.2 litros más potente. El vehículo fue diseñado para ofrecer una conducción cómoda tanto en carretera como fuera de ella, y también ofrecía la opción de un techo desmontable para una experiencia de conducción aún mayor.

Diagrama de la caja de fusibles del Isuzu Amigo

Esta página muestra el diagrama de la caja de fusibles para el Isuzu Amigo, que es esencial para el mantenimiento y las reparaciones adecuadas del sistema eléctrico del vehículo. La caja de fusibles se encuentra generalmente debajo del salpicadero en el lado del conductor y en el compartimento del motor. Los diagramas muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para el funcionamiento seguro y eficiente del vehículo, por lo que es importante tener una visión general de su configuración y función.
