Isuzu Trooper (1991-2002) – caja de fusibles
Diagrama de fusibles y relés – Isuzu Trooper
Aplica a vehículos nuevos en los años:
1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002.

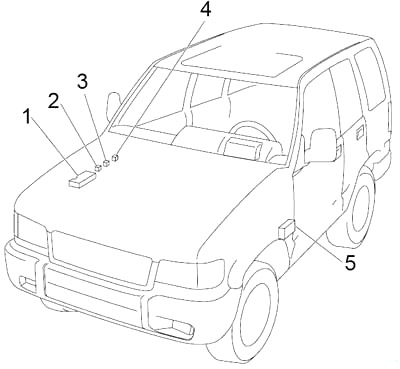

Ubicación
- Caja de fusibles
- Relé de bombilla-1
- Relé de bombilla-2
- Relé del motor de arranque
- Caja de fusibles

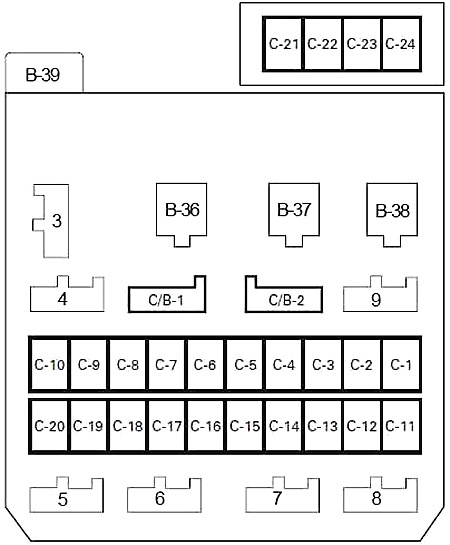

Diagrama de la caja de fusibles en la cabina
La caja de fusibles se encuentra detrás de la cubierta debajo del tablero de instrumentos en el lado del conductor (al lado del reposapiés).
| Número | Amperaje [A] | Descripción |
| C1 | 10 | Relé del motor de arranque, Interruptor de embrague de arranque (M/T), Interruptor de modo (A/T), Controlador antirrobo, DERM (SRS) |
| C2 | 15 | Interruptor de calefacción de asientos, calefacción de asientos |
| C3 | 15 | Módulo de control de transmisión, Interruptor de intermitentes, Intermitente delantero, Intermitente trasero, Intermitente, Luz intermitente, Relé de intermitentes, Luz de marcha atrás, Interruptor de luz de marcha atrás (M/T), Interruptor de modo (A/T), Unidad de control de intermitentes A/T, Interruptor de iluminación, Unidad de control de bloqueo de transmisión A/T, Intermitente A/T, Unidad de control de crucero, Interruptor de cancelación |
| 10 | Módulo de control de transmisión, Interruptor de intermitentes, Intermitente delantero, Intermitente trasero, Intermitente, Luz intermitente, Relé de intermitentes, Luz de marcha atrás, Interruptor de luz de marcha atrás (M/T), Interruptor de modo (A/T), Unidad de control de intermitentes A/T, Interruptor de iluminación, Unidad de control de bloqueo de transmisión A/T, Intermitente A/T, Unidad de control de crucero, Interruptor de cancelación | |
| C4 | 10 | Control de crucero, Interruptor de desempañador trasero, Relé de desempañador trasero, Luz indicadora de desempañador trasero, Interruptor de embrague (M/T), Interruptor de transmisión-1, 2 (M/T), Interruptor de transmisión-3, 4 (M/T), Interruptor de cancelación (interruptor conectado), Relé principal de control de crucero, Luz indicadora de control de crucero, Interruptor de control de crucero, Espejo exterior, Interruptor de desempañador de espejo exterior, Unidad de control de bloqueo de transmisión A/T, Relé de elevalunas eléctrico, Módulo de control electrónico de frenos, Módulo de control de transmisión, Sensor G, Relé de cambio ascendente-2, Indicador de cambio ascendente (medidor) |
| C5 | 15 | Interruptor de limpiaparabrisas y lavaparabrisas delantero, Motor de limpiaparabrisas delantero, Motor de lavaparabrisas delantero, Relé de limpiaparabrisas intermitente delantero |
| C6 | 10 | Interruptor de limpiaparabrisas y lavaparabrisas trasero, Motor de lavaparabrisas trasero, Motor de limpiaparabrisas trasero, Relé de limpiaparabrisas intermitente trasero |
| C7 | 10 | Interruptor de limpiaparabrisas de faros, Motor de limpiaparabrisas de faros, Motor de lavaparabrisas de faros, Reloj de limpiaparabrisas de faros |
| C8 | 15 | Generador, Relé principal ECM, VSV; EGR, VSV: cánister, VSV: admisión de aire (DOHC) |
| C9 | 15 | Módulo de control de encendido, Módulo de control del motor |
| 15 | Corte de combustible (4JG2) | |
| C10 | 10 | Sensor de velocidad del vehículo, Tono de recordatorio, Medidor e indicador (voltímetro, indicador de temperatura del refrigerante del motor, tacómetro, velocímetro, indicador de presión de aceite, indicador de combustible), Indicador y luz de advertencia (sistema antibloqueo, bloqueo de ruedas traseras, cinturón de seguridad, control del motor, nivel bajo de combustible, 4WD, presión de aceite, cambio de marcha ascendente, sistema de frenos, carga, temperatura del aceite A/T, luz de control de crucero, luz de control de transmisión, luz de control de tracción, luz de control de conducción invernal), Interruptor 4WD, Interruptor de freno de estacionamiento, Interruptor de cinturón de seguridad, Mecanismo de diferencial de freno Interruptor Módulo de control electrónico de frenos, Módulo de control del motor, Controlador antibloqueo de rueda trasera |
| C11 | 10 | Audio, Espejo exterior, Interruptor de control de espejo exterior, Interruptor de espejo plegable de puerta, Reloj digital, Altavoz |
| C12 | 20 | Encendedor |
| C13 | 10 | Controlador antirrobo |
| C14 | 15 | Interruptor de luces de freno (sin control de crucero), Interruptor de freno (con control de crucero), Controlador antibloqueo de rueda trasera, Luz de freno, Módulo de control de transmisión, Módulo de control electrónico de frenos, Conector de cableado de remolque, Control de crucero, Unidad de control de bloqueo de cambio de marcha A/T, Relé de desactivación de bloqueo |
| C15 | 20 | Bocina, Relé de bocina, Interruptor de bocina, Interruptor de luz de advertencia, Intermitente, Bocina antirrobo, Luz de advertencia, Sonido |
| 20 | Teléfono | |
| C16 | 10 | Reloj digital, Sonido, Iluminación de techo, Iluminación de mapa, Iluminación de maletero, Iluminación de techo, Interruptor de puerta (delantera, trasera, tapa trasera), Antena, Controlador antirrobo, Interruptor de recordatorio de llave, Cinturón de seguridad, Tono de recordatorio de llave y luz |
| C17 | 25 | Desempañador trasero, Relé de desempañador trasero |
| C18 | 20 | Luz de alarma, Interruptor de bloqueo de puerta delantera y elevalunas eléctrico, Interruptor de llave de bloqueo de puerta, Actuador de bloqueo de puerta (delantera y trasera) |
| C19 | 25 | Motor del ventilador, Resistencia del interruptor del ventilador |
| C20 | 10 | Interruptor de presión, Relé de termostato de aire acondicionado, Relé de compresor de aire acondicionado, Embrague magnético (compresor de aire acondicionado), Interruptor de aire acondicionado, Termostato eléctrico, Interruptor de ventilador |
| C21 | 10 | Luz indicadora SRS (tacómetro) |
| C22 | 10 | DERM |
| C23 | 10 | Módulo de sobrecarga de pasajeros, DERM |
| C24 | 10 | Sensor de armamento bipolar, DERM, Grupo de bobinas SRS, Módulo inflador del controlador |
| Diodo | ||
| 3 | Luz de techo de alarma | |
| 4 | Protección de alarma (DOHC) | |
| 5 | Recordatorio para luces de alarma | |
| 6 | Interruptor de modo (DOHC) | |
| 7 | Control de crucero RWAL (antibloqueo de ruedas traseras) | |
| 8 | – | |
| 9 | Módulo de control electrónico de frenos (DOHC) | |
| Relé | ||
| B36 | Calefacción y aire acondicionado | |
| B37 | Alimentación de la ventana | |
| B38 | Desempañador trasero | |
| B39 | Unidad de intermitentes | |
Diagrama de la caja de fusibles en el compartimento del motor
| Número | Amperaje [A] | Descripción |
| F1 | – | – |
| F2 | 10 | Sensor de oxígeno |
| F3 | 15 | Bocina, Relé de señal acústica, Interruptor de señal acústica, Interruptor de advertencia de peligro, Intermitente, Bocina antirrobo, Controlador antirrobo |
| F4 | 15 | Faro (izquierdo), Luz indicadora de luces altas, Interruptor de atenuación, Interruptor de luz de giro, Interruptor de luz antiniebla, Relé de luces antiniebla, Luz de giro, Relé de luces de giro |
| 10 | Faro izquierdo (luz alta) | |
| F5 | 15 | Faro (derecho), Interruptor de atenuación |
| 10 | Faro derecho (luz alta) | |
| F6 | 10 | Faro izquierdo (luz baja) |
| F7 | 10 | Faro derecho (luz baja) |
| 15 | Sistema de advertencia antirrobo | |
| F8 | 15 | Luz antiniebla, Relé de luz antiniebla |
| 20 | Luz antiniebla, Relé de luz antiniebla | |
| F9 | 20 | Unidad hidráulica, Controlador antibloqueo de rueda trasera, Módulo de control electrónico de frenos; |
| F10 | 15 | Bomba de combustible |
| F11 | 10 | Luz trasera izquierda |
| F12 | 15 | Relé trasero, Interruptor de iluminación, Luz lateral FRT, Luz de estacionamiento, Luz trasera, Conector de cableado de remolque, Controlador de iluminación, Luz de iluminación, Interruptor de guantera, Iluminación de matrícula, Unidad de control de intermitentes A/T |
| 10 | Luz trasera derecha | |
| Conexión de fusible | ||
| FL1 | 80 | Batería |
| FL2 | 50 | Encendido, motor de arranque |
| FL3 | 30 | Relé principal del módulo de control del motor |
| FL4 | 30 | Ventilador del condensador |
| FL5 | 50 | 4JG2: Luz |
| FL6 | 40 | Sistema hidráulico ABS, fusible F9 (ABS) |
| Interruptor de circuito | ||
| C/B-1 | – | – |
| C/B-2 | 30 | Relé de ventana, Interruptor de ventana, Motor de ventana, Motor de techo solar, Controlador de techo solar, Interruptor de techo solar, Interruptor de seguridad, Interruptor de límite, Interruptor de asientos eléctricos, Motor de inclinación delantera e interruptor, Motor de inclinación trasera e interruptor, Motor deslizante, Motor de reclinación e interruptor |
| Diodo | ||
| 1 | Módulo de control del motor | |
| 2 | Intermitente | |
| Relé | ||
| X1 | Iluminación | |
| X2 | – | |
| X3 | Resistencia | |
| X4 | – | |
| X5 | Termostato del aire acondicionado | |
| X6 | – | |
| X7 | Compresor del aire acondicionado | |
| X8 | Bocina | |
| X9 | Bocina | |
| o | ||
| Luz trasera | ||
| X10 | – | |
| X11 | Bomba de combustible | |
| X12 | Unidad de control principal | |
| X13 | Limpiaparabrisas interior | |
| X14 | – | |
| X15 | – | |
| X16 | Cambio de marcha ascendente (M/T) | |
| o | ||
| Sistema de alarma antirrobo | ||
| X17 | Motor de arranque (gasolina) | |
| Carga (diésel) | ||
| X18 | Cambio sobre la marcha | |
| X19 | Ventilador del condensador | |
| X20 | Control principal de crucero | |
| X21 | Cambio ascendente-2 (M/T; con ABS) | |
| X22 | Luz de dirección | |
| o | ||
| Luz antiniebla trasera | ||
| X23 | Luces antiniebla | |
Acerca del Isuzu Trooper (1991-2002)
El Isuzu Trooper, fabricado entre 1991 y 2002, es un SUV robusto conocido por su fiabilidad y capacidad para manejar terrenos difíciles. Este modelo fue popular entre los conductores que necesitaban un vehículo con gran distancia al suelo y un interior espacioso. El Isuzu Trooper estaba disponible con varias motorizaciones, incluyendo motores de gasolina y diésel, lo que permitía a los clientes elegir según sus preferencias. Gracias a su tracción a las cuatro ruedas y su construcción duradera, este modelo se hizo popular no solo en carretera, sino también fuera de ella.
Diagrama de la caja de fusibles del Isuzu Trooper
Esta página muestra el diagrama de la caja de fusibles para el Isuzu Trooper, que es esencial para el correcto mantenimiento del sistema eléctrico del vehículo. En un Isuzu Trooper típico, la caja de fusibles se encuentra debajo del tablero de instrumentos en el lado del conductor y otra puede estar ubicada en el compartimento del motor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños al sistema eléctrico. La caja de fusibles es un elemento clave para garantizar el funcionamiento seguro del vehículo, por lo que es importante tener una visión general de su disposición y funciones.
