BMW X4 G02 (2018-2021…) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del BMW X4 (G02) 2018-2021…, obtendrás información sobre la ubicación de los paneles de fusibles dentro del coche y aprenderás la asignación de cada fusible (distribución de fusibles).
BMW X4 G02 – esquema de la caja de fusibles
Año de fabricación: 2018, 2019, 2020, 2021.
Los fusibles del encendedor de cigarrillos (toma de corriente) en el BMW X4 G02 son los fusibles F46, F47, F273, F284 en la caja de fusibles.

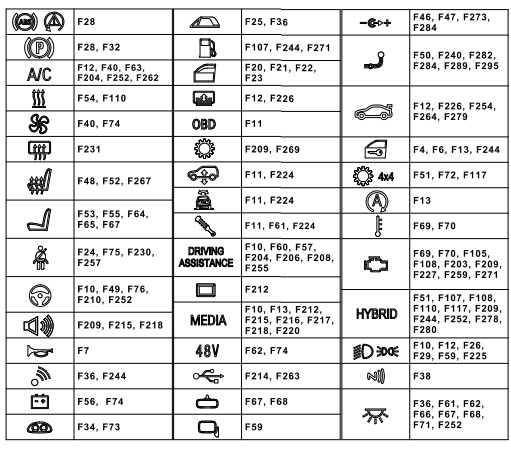

Asignación de fusibles y símbolos
Las cajas de fusibles en el BMW X4 G02 se encuentran en el compartimento de carga y en el habitáculo. Los números de los fusibles están asociados con el significado del fusible.
Comprueba el significado de los símbolos de BMW

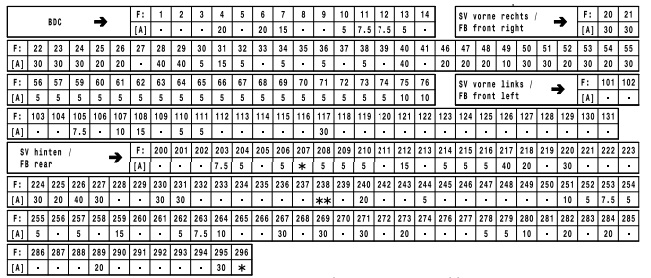

Amperajes
- BDC
- Caja de fusibles delantera derecha
- Caja de fusibles delantera izquierda
- Caja de fusibles trasera

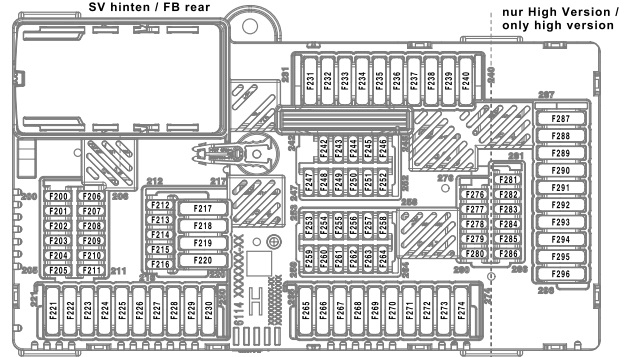

Caja de fusibles trasera

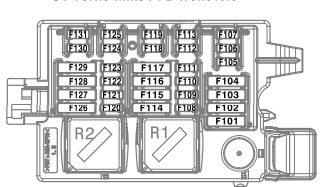

Caja delantera izquierda

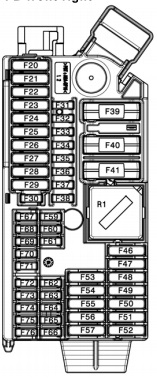

Caja delantera derecha
Controlador Body Domain Controller
BDC
Significado de los símbolos de fusibles de BMW
La lista se actualizará regularmente. Si tienes sugerencias, ¡deja un comentario o envía un correo electrónico!
| Número | Símbolo | Descripción |
| 1 |  |
ABS (sistema antibloqueo de frenos), DSC (control dinámico de estabilidad) |
| 2 |  |
Módulo de control de la función de la columna de dirección |
| 3 |  |
Módulo de remolque, enganche de remolque |
| 4 |  |
Pantalla Head-Up (HUD) |
| 5 |  |
Sistema START-STOP |
| 6 |  |
Espejos eléctricos |
| 7 |  |
Suspensión neumática |
| 8 |  |
Transmisión; DSC – control dinámico de estabilidad;
SMG – transmisión manual secuencial. |
| 9 |  |
Faros principales; Sensor de lluvia;
Sensor de luz; Control electrónico de altura de conducción. |
| 10 |  |
Módulo de luces |
| 11 |  |
Cambiador de CD; Módulo Can Gateway. |
| 12 |  |
Alarma |
| 13 |   |
Sensores de aparcamiento / Home link (abre-garajes) |
| 14 |  |
Ventilador eléctrico |
| 15 |  |
Bocina |
| 16 |  |
Módulo de puerta; Cierre automático suave. |
| 17 |  |
Ventanas eléctricas |
| 18 |  |
Asientos calefactables |
| 19 |  |
Ajuste de asientos |
| 20 |  |
Cinturones de seguridad |
| 21 |  |
OBD |
| 22 |  |
Calefacción;Calefacción independiente para parada.
Calefacción del parabrisas. |
| 23 |  |
Control de crucero |
| 24 |  |
Relé del limpiaparabrisas trasero |
| 25 |  |
Desempañador de la luneta trasera (calefacción de la luneta trasera) |
| 26 |  |
Calentador de líquido limpiaparabrisas |
| 27 |  |
Ventilador |
| 28 |  |
Luces interiores |
| 29 |  |
Panel de instrumentos; Odómetro |
| 30 |   |
Sistema de aire acondicionado |
| 31 | DDE | Electrónica Digital Diesel (DDE) |
| 32 |  |
Relé de la bomba de combustible; Control de la bomba de combustible. |
| 33 |  |
DME – Electrónica Digital del Motor; Módulo de Voltaje Integrado – IVM. |
| 34 |  |
BDC (Controlador Body Domain Controller) |
| 35 |  |
Amplificador HiFi; Sintonizador de TV;
Módulo de vídeo. Radio (?). |
| 36 |  |
Control de presión de neumáticos RDV |
| 37 |  |
Limpiaparabrisas delantero |
| 38 |  |
Sistema de lavado de faros |
| 39 |  |
Techo abierto; Techo panorámico;
Módulo superior del descapotable. |
| 40 |  |
Teléfono |
| 41 |  |
Módulo superior del descapotable; Relé del descapotable. |
| 42 |  |
Encendedor de cigarrillos delantero y trasero; Toma de 12V;
Toma de carga del compartimento (12V). |
| 43 |  |
Freno de estacionamiento |
| 44 |  |
Cierre del maletero (portón trasero); Cierre automático del portón trasero. |
| 45 |  |
Parasoles eléctricos traseros (para BMW F60 M5) |
| 46 |  |
Sistema de propulsión dinámica |
| 47 |  |
Tracción a las cuatro ruedas |
| 48 |  |
SISTEMA START-STOP |
| 49 |  |
Asistente de dirección |
| 50 |  |
Sistema híbrido |
| 51 |  |
Sistema de audio |
| 52 |  |
Espejo retrovisor electrocromático |
| 53 |  |
Relé del compresor del amortiguador de aire |
Acerca del BMW X4 G02 (2018-2021…)
El BMW X4 G02, fabricado desde 2018, es un SUV de lujo que combina un diseño deportivo con practicidad. Este modelo es conocido por sus características de conducción dinámicas y tecnologías modernas. El BMW X4 G02 ofrece varias opciones de motor, incluyendo variantes de gasolina y diésel, que proporcionan rendimiento y eficiencia. El interior del vehículo está equipado con los últimos elementos tecnológicos, como un puesto de conducción digital y sistemas avanzados de asistencia al conductor, lo que garantiza confort y seguridad en la carretera.
Esquema de la caja de fusibles del BMW X4 G02
Esta página muestra el esquema de la caja de fusibles para el BMW X4 G02, que es esencial para la identificación y el reemplazo de fusibles. Las ubicaciones típicas de la caja de fusibles en este modelo incluyen el compartimento del motor y el interior del vehículo, especialmente en el área del salpicadero. Los esquemas contienen los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños al sistema eléctrico. La caja de fusibles es un elemento clave para el correcto funcionamiento del vehículo y su mantenimiento adecuado es esencial para la seguridad y fiabilidad.
