Volkswagen Polo III 6N2/1 (1994-2001) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Volkswagen Polo III 6N/6N2 (1994–2001), descubrirás dónde se encuentran los paneles de fusibles dentro del vehículo y obtendrás información detallada sobre la asignación y el diseño de cada fusible.
Volkswagen Polo III 6N2 – diagrama de la caja de fusibles
Año de fabricación: 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001.
El fusible del encendedor de cigarrillos (toma de corriente) en el Volkswagen Polo III 6N2 (1994-2001) es el fusible 22 o 46, dependiendo del tipo de caja de fusibles.
Ubicación de las unidades de control
Descripción
| 1 | Unidad de control electrónico ABS |
| 2 | Resistencia del motor del ventilador de calefacción y aire acondicionado – en el bloque de calefacción |
| 3 | Unidad de control del aire acondicionado/radiador |
| 4 | Batería |
| 5 | Unidad de control del cierre centralizado – lado derecho del maletero |
| 6 | Conector de diagnóstico (DLC) -> 08/99 |
| 7 | Conector de diagnóstico (DLC) -09/99> – detrás de la guantera |
| 8 | Unidad de control del motor – en el resonador del sistema de admisión |
| 9 | Unidad de control del motor del ventilador de refrigeración |
| 10 | Caja de fusibles de relés, compartimento del motor |
| 11 | Caja de fusibles de relés, salpicadero 1 |
| 12 | Caja de fusibles de relés, salpicadero 2 |
| 13 | Controlador de faros de xenón (izquierda) |
| 14 | Controlador de faros de xenón (derecha) |
| 15 | Controlador de bujías – cerca de la caja de fusibles, relé del salpicadero 2 |
| 16 | Relé de bujías – cerca de la caja de fusibles, relé del salpicadero 2 |
| 17 | Unidad de control del ángulo de los faros – lado izquierdo del maletero |
| 18 | Señal acústica – detrás del parachoques |
| 19 | Unidad de control electrónico del inmovilizador |
| 20 | Sensor de temperatura exterior |
| 21 | Controlador de calefacción del asiento del conductor – debajo del asiento |
| 22 | Controlador de calefacción del asiento del pasajero – debajo del asiento |
| 23 | Unidad de control electrónico SRS |
| 24 | Unidad de control electrónico de la transmisión – en el resonador del sistema de admisión |
Habitáculo
Se encuentra debajo del salpicadero en el lado del conductor y está protegido por una cubierta.

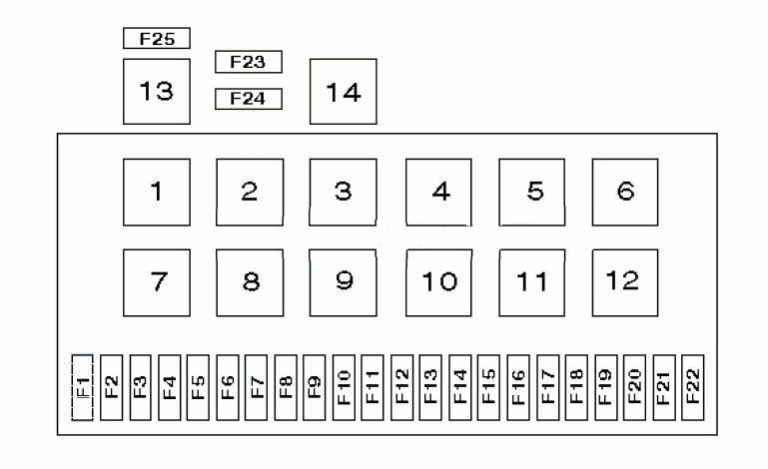

Tipo 1
Descripción
| 1 | Relé de acoplamiento electromagnético del compresor del aire acondicionado |
| 2 | Relé del limpiaparabrisas trasero |
| 3 | |
| 4 | Relé de circuitos auxiliares de encendido |
| 5 | |
| 6 | Activa el relé de señal de interrupción |
| 7 | Relé de la bomba del lavaparabrisas de los faros |
| 8 | Relé de acción intermitente del limpiaparabrisas del parabrisas |
| 9 | Señal acústica para intermitentes izquierdos encendidos |
| 10 | Conexión (luz antiniebla trasera) |
| 11 | Conexión (señal acústica) |
| 12 | Relé de la bomba de combustible |
| 13 | Relé de la bujía de encendido |
| 14 | Relé del calentador del colector de admisión |
| F1 | (10A) Faro izquierdo – luces largas;
Ajuste del ángulo de los faros – izquierdo. |
| F2 | (10A) Faro derecho – luces largas;
Ajuste del ángulo de los faros – derecho. |
| F3 | (10A) Luz de matrícula |
| F4 | (15A) Limpiaparabrisas trasero |
| F5 | (15A) Limpiaparabrisas del parabrisas;
Calentador de la boquilla del lavaparabrisas. |
| F6 | (20A) Motor del ventilador de calefacción;
Relé del aire acondicionado. |
| F7 | (10A) Faros delanteros y traseros – derecho |
| F8 | (10A) Faros delanteros y traseros – izquierdo |
| F9 | (20A) Parabrisas calefactado |
| F10 | (15A) Luz antiniebla trasera |
| F11 | (10A) Faro izquierdo de luces largas |
| F12 | (10A) Luces largas – faro derecho |
| F13 | (10A) Bocina |
| F14 | (15A) Luces de marcha atrás;
Espejos laterales. |
| F15 | (10A) Equipamiento eléctrico del motor |
| F 16 | (15A) Salpicadero |
| F17 | (10A) Encendedor de bombillas de señalización |
| F18 | (20A) Bomba de combustible;
Sensor de oxígeno. |
| F19 | (30A) Relé del motor del ventilador de refrigeración |
| F20 | (10A) Luces de freno |
| F21 | (15A) Luces interiores;
Cierre centralizado; Salpicadero; Conector de diagnóstico. |
| F22 | (10A) Sistema de audio;
Encendedor de cigarrillos. |
| F23 | (30A) ABS |
| F24 | (30A) ABS |
| F25 | (50A) Bujías de encendido |
Tipo 2
Descripción
| 1 | Calentador del sensor de oxígeno 10A |
| 2 | Lámpara de matrícula 5A |
| 3 | Inyector de combustible 10A |
| 4 | 5A Luz lateral izquierda |
| 5 | 5A Luz lateral derecha |
| 6 | 15A Limpiaparabrisas trasero |
| 7 | Intermitentes 7,5 A |
| 8 | 5A ABS con EDL/ESP |
| 9 | Control de ángulo de faros 5A |
| 10 | Iluminación interior 7.5A;
Iluminación de la guantera; Iluminación del espejo de cortesía. |
| 11 | Conector de diagnóstico 5A;
Aire acondicionado. |
| 12 | 10A Faro derecho |
| 13 | 10A Faro izquierdo |
| 14 | 10A Luz de advertencia |
| 15 | 10A Luces de freno |
| 16 | 5A Interruptor de encendido, interruptor |
| 17 | – |
| 18 | Espejos calefactados 5A |
| 19 | Señal 15A |
| 20 | 10A Telemática |
| 21 | 5A Unidad de control electrónico de la transmisión |
| 22 | Sistema de alarma 15A |
| 23 | 5A EGR;
Medidor de masa de aire; Relé del calentador auxiliar; Relé de la bujía. |
| 24 | Interruptor del pedal del embrague 5A (Diésel) |
| 25 | 5A Interruptor de nivel del selector (transmisión automática) |
| 26 | Aire acondicionado 7,5A;
Cierre centralizado de puertas; Elevalunas eléctricos; Espejos retrovisores eléctricos calefactados; Sistema de navegación |
| 27 | 5A salpicadero |
| 28 | Instrumento del sensor del tacómetro 5A;
Bloqueo automático del motor. |
| 29 | Iluminación de marcha atrás 7,5A;
Boquillas calefactadas para lavar cristales; Ajuste de faros. |
| 30 | Válvula EGR 5A |
| 31 | Control del motor 10A |
| 32 | 5A Desactivación de la unidad de control de combustible (Diésel) |
| 33 | 10A Unidad de control electrónico de la transmisión |
| 34 | 10A Transformador de encendido |
| 35 | Techo panorámico 25A |
| 36 | Control del motor 15A |
| 37 | Control del motor 15A |
| 38 | Mandos del elevalunas eléctrico 25A |
| 39 | Elevalunas eléctrico 25A para pasajeros |
| 40 | Bomba de combustible 15A |
| 41 | 15A Cierre centralizado;
Sistema de alarma |
| 42 | Radio 15A;
Navegación |
| 43 | 15A Luces antiniebla delanteras y traseras |
| 44 | 15A Corrector de faro izquierdo |
| 45 | 15A Corrector de faro derecho |
| 46 | Encendedor de cigarrillos 15A |
| 47 | Lavaparabrisas de faros 20A |
| 48 | Parabrisas calefactado 20A |
| 49 | 25A Motor del ventilador calefactado |
| 50 | 15A Limpiaparabrisas |
| 51 | 15A Asientos calefactados |
La caja de fusibles en esta versión se encuentra detrás de la caja de fusibles. Puede contener:
- Relé de alarma
- Relé del limpiaparabrisas delantero
- Relé de circuitos de alimentación auxiliar
- Relé de la bomba de combustible
- Relé del espejo calefactado
Compartimento del motor

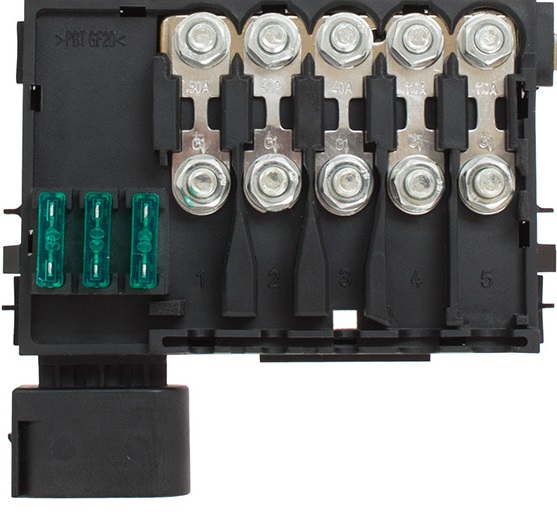

Se encuentra en la cubierta de la batería.
Descripción
| 1 | (110A) Generador |
| 2 | (80A) |
| 3 | (50A) Bujías de encendido |
| 4 | (50A) Diésel:
Bujías de encendido. (30A) Gasolina: Calentador del aire acondicionado. |
| 5 | (30A) Sistema ABS/ESP |
| 6 | (30A) Sistema ABS/ESP |
| 7 | (30A) Motor del ventilador de refrigeración |
| 8 | (20A) Aire acondicionado/radiador |
| 9 | (10A) Aire acondicionado/radiador |
Acerca del Volkswagen Polo III 6N2/1 (1994-2001)
El Volkswagen Polo III 6N2/1, fabricado entre 1994 y 2001, es un automóvil compacto que ganó popularidad gracias a su fiabilidad y practicidad. Este modelo estaba disponible con varias motorizaciones, incluyendo motores de gasolina y diésel, lo que permitía a los clientes elegir según sus preferencias y necesidades. El Polo III se caracteriza por sus dimensiones compactas, ideales para el entorno urbano, y al mismo tiempo ofrece suficiente espacio para los pasajeros y su equipaje. Gracias a su diseño y características técnicas, el Polo III se convirtió en un vehículo popular entre los conductores que buscan un coche fiable y económico.
Diagrama de la caja de fusibles del Volkswagen Polo III 6N2/1
Esta página muestra el diagrama de la caja de fusibles del Volkswagen Polo III 6N2/1, que es esencial para la identificación y el reemplazo de fusibles. La ubicación típica de la caja de fusibles en este modelo es debajo del salpicadero en el lado del conductor. Los diagramas contienen información detallada sobre los números de los fusibles, su amperaje y los componentes que protegen. Al reemplazar los fusibles, es importante utilizar siempre fusibles del mismo amperaje para evitar daños en los sistemas eléctricos del vehículo. La caja de fusibles es un elemento clave para el funcionamiento seguro y fiable de su vehículo, por lo que es importante tener a mano diagramas e información precisos sobre los fusibles.
