Smart Roadster (2003-2005) – caja de fusibles
Smart Roadster (2003-2005) – diagrama de fusibles
Año de fabricación: 2003, 2004, 2005.
El fusible del encendedor de cigarrillos (toma de corriente) en el Smart Roadster (2003-2005) es el fusible 21 en la caja de fusibles.

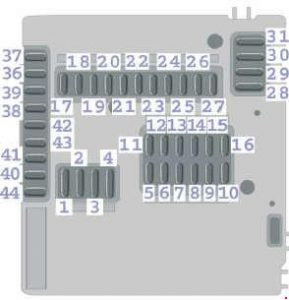

Caja de fusibles delantera
| N.º |
Amperaje [A] |
Descripción |
| 1 | 25 | Motor de arranque |
| 2 | 20 | Limpiaparabrisas, bomba del lavaparabrisas |
| 3 | 20 | Ventilador de calefacción, calefacción de asiento |
| 4 | 30 | Elevalunas eléctricos, I. y D. |
| 5 | 7.5 | Interruptor de luces |
| 6 | 7.5 | Luces de posición / traseras, D. |
| 7 | 7.5 | Luces de posición / traseras, I. |
| 8 | 20 | Terminal 87/3 relé principal (motor) |
| 9 | 10 | Terminal 87/2 relé principal (motor) |
| 10 | 15 | Terminal 87/1 relé principal (motor) |
| 11 | 7.5 | Panel de instrumentos, kit de seguridad, OBD, bocina (solo con volante deportivo de cuero con sistema de interruptores) |
| 12 | 15 | Radio CD, iluminación interior |
| 13 | 15 | Faros antiniebla |
| 14 | 25 | Válvulas ESP |
| 15 | 15 | Intercooler, compresor de aire acondicionado |
| 16 | 10 | Bomba de combustible eléctrica |
| 17 | 15 | Limpiaparabrisas trasero |
| 18 | 7.5 | Dispositivo de activación del airbag, ESP |
| 19 | 7.5 | Ajuste del espejo |
| 20 | 15 | Radio, CD, panel de instrumentos, tacómetro, OBD, reserva, cambio de CD |
| 21 | 15 | Toma de corriente, encendedor de cigarrillos |
| 22 | 7.5 | Faros, D. |
| 23 | 7.5 | Faros, I. |
| 24 | 7.5 | Luces de carretera, D. |
| 25 | 7.5 | Luz de carretera, luz combinada I./ |
| 26 | 15 | Luz de freno |
| 27 | 7.5 | Unidad de control del motor |
| 28 | 30 | Calefacción de la luneta trasera / ventilador del motor |
| 29 | 30 | Techo blando |
| 30 | 40 | Transmisión manual |
| 31 | 30 | Bocina, cierre centralizado, desbloqueo remoto de la tapa trasera |
| 36 | – | Fusible de repuesto 15 |
| 37 | 15 | Fusible de repuesto 15 (W450, techo de cristal deslizante) |
| 38 | – | Fusible de repuesto 15 |
| 39 | – | Fusible de repuesto 15 |
| 40 | – | Fusible de repuesto 30 |
| 41 | – | Fusible de repuesto 30 |
| 42 | – | Fusible de repuesto 30 |
| 43 | 25 | Fusible de repuesto 30 |
| 44 | 25 | Fusible de repuesto 30, calefacción de asiento |
Caja de fusibles trasera
| N.º |
Amperaje [A] |
Descripción |
| 32 | 30 | Bomba de inyección de aire secundario (control de emisiones) |
| 33 | 50 | Interruptor de encendido |
| 34 | 50 | Unidad de control ESP |
| 35 | 30 | Unidad de control de la dirección asistida |

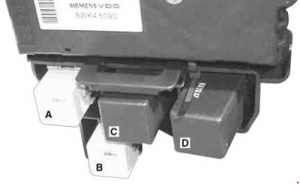

Estructura de montaje con posiciones de los conectores de relé
| Número |
Función conmutable |
| a | Relé del sistema limpiaparabrisas |
| b | Relé de los faros antiniebla |
| c | Controlador de asiento calefactado izquierdo |
| d | Controlador de asiento calefactado derecho |
